Wo bekomme ich das Spektrum 2,4Ghz Modul für ne Futaba T8 ?!
#46 Re: Wo bekomme ich das Spektrum 2,4Ghz Modul für ne Futaba T8 ?!

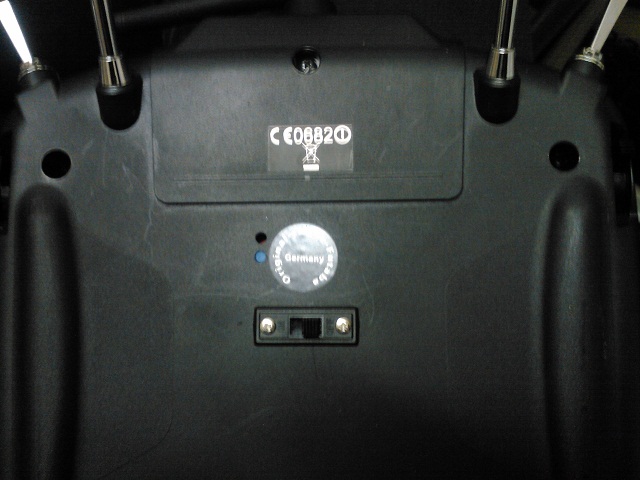

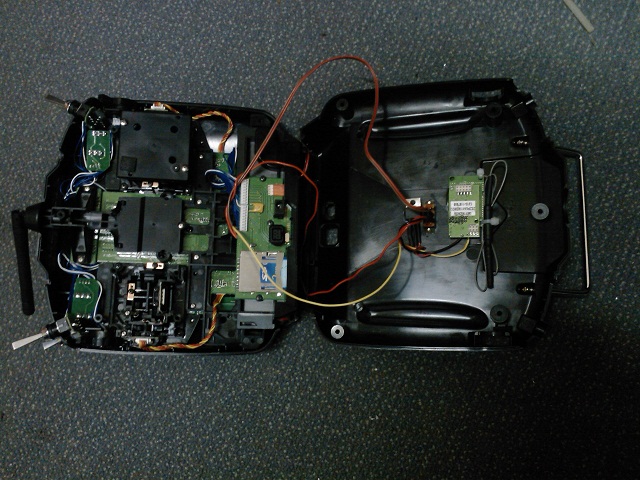

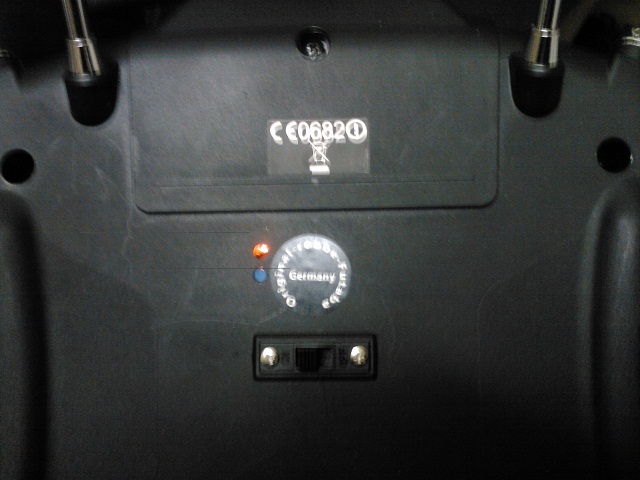

meine T8 kann jetzt auch Spektrum.
Es gibt einen neuen Schalter, mit dem man die Funke im Spektrum-Betrieb einschalten kann
Ein testweise gebundener AR500 funzt ohne Probleme, morgen muss der mCP-X dran glauben
btw: die Lehrer/Schüler-Buchse bleibt voll erhalten
Es gibt einen neuen Schalter, mit dem man die Funke im Spektrum-Betrieb einschalten kann
Ein testweise gebundener AR500 funzt ohne Probleme, morgen muss der mCP-X dran glauben
btw: die Lehrer/Schüler-Buchse bleibt voll erhalten
#47 Re: Wo bekomme ich das Spektrum 2,4Ghz Modul für ne Futaba T8 ?!
Sehr schön gelöst, respekt....
Uli
Uli
T-Shrink....
Compass Warp 360
Compass 6HV Ultimate Nightfly : Compass Motor mit Jive 80 Pro HV, HBL 950 auf TS, MKS HBL 980 auf Heck, TracX mit Futaba S-Bus...
Compass 7HV FBL: Compass Stock Motor ( der neue SZ ), Jive 120 HV, HBL 950, MKS HBL 980, TRacX mit Futaba S-Bus...
alles mit Futaba T14SG und S-Bus Empfänger ....
Dymond X-Treme Power 2x400 Watt Lader
Compass/MTTEC Fieldrep
unterstützt von:
http://www.Helitec-magic.de
http://stefansliposhop.de
http://www.heli-team-owl.de
Compass Warp 360
Compass 6HV Ultimate Nightfly : Compass Motor mit Jive 80 Pro HV, HBL 950 auf TS, MKS HBL 980 auf Heck, TracX mit Futaba S-Bus...
Compass 7HV FBL: Compass Stock Motor ( der neue SZ ), Jive 120 HV, HBL 950, MKS HBL 980, TRacX mit Futaba S-Bus...
alles mit Futaba T14SG und S-Bus Empfänger ....
Dymond X-Treme Power 2x400 Watt Lader
Compass/MTTEC Fieldrep
unterstützt von:
http://www.Helitec-magic.de
http://stefansliposhop.de
http://www.heli-team-owl.de
#48 Re: Wo bekomme ich das Spektrum 2,4Ghz Modul für ne Futaba T8 ?!
Hi Martin,
wirklich genial gelöst, so ähnlich stell ich mir das auch vor...
Könntest du bitte noch etwas genauer beschreiben wo du was verkabelt hast?
Und ob du die LED und den Bind Schalter abgelötet hast, oder einfach die PLatine so plaziert hast, das man von hinten drankommt?
Evtl. vielleicht noch ein etwas größeres Detailphoto vom Innenleben würde dem ein oder anderen sicher auch helfen/inspirieren
wirklich genial gelöst, so ähnlich stell ich mir das auch vor...
Könntest du bitte noch etwas genauer beschreiben wo du was verkabelt hast?
Und ob du die LED und den Bind Schalter abgelötet hast, oder einfach die PLatine so plaziert hast, das man von hinten drankommt?
Evtl. vielleicht noch ein etwas größeres Detailphoto vom Innenleben würde dem ein oder anderen sicher auch helfen/inspirieren
Gruß
Stephan
------------------------------------------------------------------------------------------
T-Rex250, YGE18 @ 5.2 Regelung, 3x Hitec HS5065 & HS5084MG, Mikado Blatthatlerverlängerungen mini V-Stabi 5.2
MSH Prôtos,YGE80 8,0VBEC @ 5.2 Regelung, Scorpion 3026 880KV, 3x Hyperion Atlas DH16SCD HV, BLS251, 470er SAB ("Schwanzverlängert") mini V-Stabi 5.2
700er Suzi Janis,HeliJive, Scorpion HK5025, 3x BLS451, BLS251,700er Maniac³, V-Stabi 5.2
Futaba T8FG
Stephan
------------------------------------------------------------------------------------------
T-Rex250, YGE18 @ 5.2 Regelung, 3x Hitec HS5065 & HS5084MG, Mikado Blatthatlerverlängerungen mini V-Stabi 5.2
MSH Prôtos,YGE80 8,0VBEC @ 5.2 Regelung, Scorpion 3026 880KV, 3x Hyperion Atlas DH16SCD HV, BLS251, 470er SAB ("Schwanzverlängert") mini V-Stabi 5.2
700er Suzi Janis,HeliJive, Scorpion HK5025, 3x BLS451, BLS251,700er Maniac³, V-Stabi 5.2
Futaba T8FG
#49 Re: Wo bekomme ich das Spektrum 2,4Ghz Modul für ne Futaba T8 ?!
Jau, und ich fände noch wichtig welches Kabel vom Modul wo an die Funke kommt und an weklchem kabel Du den Schalter gelegt hast...
Die Spektrum Antenne hängt nur so im Gehäuse der T8 drin und wird nicht nach aussen geführt?!?
Danke,Uli
Die Spektrum Antenne hängt nur so im Gehäuse der T8 drin und wird nicht nach aussen geführt?!?
Danke,Uli
T-Shrink....
Compass Warp 360
Compass 6HV Ultimate Nightfly : Compass Motor mit Jive 80 Pro HV, HBL 950 auf TS, MKS HBL 980 auf Heck, TracX mit Futaba S-Bus...
Compass 7HV FBL: Compass Stock Motor ( der neue SZ ), Jive 120 HV, HBL 950, MKS HBL 980, TRacX mit Futaba S-Bus...
alles mit Futaba T14SG und S-Bus Empfänger ....
Dymond X-Treme Power 2x400 Watt Lader
Compass/MTTEC Fieldrep
unterstützt von:
http://www.Helitec-magic.de
http://stefansliposhop.de
http://www.heli-team-owl.de
Compass Warp 360
Compass 6HV Ultimate Nightfly : Compass Motor mit Jive 80 Pro HV, HBL 950 auf TS, MKS HBL 980 auf Heck, TracX mit Futaba S-Bus...
Compass 7HV FBL: Compass Stock Motor ( der neue SZ ), Jive 120 HV, HBL 950, MKS HBL 980, TRacX mit Futaba S-Bus...
alles mit Futaba T14SG und S-Bus Empfänger ....
Dymond X-Treme Power 2x400 Watt Lader
Compass/MTTEC Fieldrep
unterstützt von:
http://www.Helitec-magic.de
http://stefansliposhop.de
http://www.heli-team-owl.de
#50 Re: Wo bekomme ich das Spektrum 2,4Ghz Modul für ne Futaba T8 ?!
Die Antenne liegt in Gehäuse, stört aber nicht weiter, da das Spektrum-Modul nur zum Fliegen der kleinen Horizon BNF-Modelle genutzt wird.
wichtig ist hierbei, dass über den Schalter Pin 5+6 gebrückt werden, um die Anlage ohne das Fasst-HF-Modul einzuschalten
gleiches Prinzip wie bei dir, nur dass die Kabel direkt an die L/S-Buchse gelötet sind.Uli4g3 hat geschrieben:wichtig welches Kabel vom Modul wo an die Funke kommt
es werden Plus UND Minus der L/S-Buchse geschaltet (das Signalkabel geht direkt zum Modul)Uli4g3 hat geschrieben: an weklchem kabel Du den Schalter gelegt hast
wichtig ist hierbei, dass über den Schalter Pin 5+6 gebrückt werden, um die Anlage ohne das Fasst-HF-Modul einzuschalten
#51 Re: Wo bekomme ich das Spektrum 2,4Ghz Modul für ne Futaba T8 ?!
Hallo zusammen,
warum setzt Ihr einen LM1117 800mA Low-Dropout Linear Regulator ein, wenn das HF-Modul TM-14 2,4 GHz Futaba F1959 in der T14MZ mit einer Spannung von 7,2V versorgt wird?
Technische Daten HF-Modul TM14 2,4 G
Funktionen: 28 / 14 Servos
Frequenzband: 2,4...2,4835 GHz
Alternativ: 2,4...2,454 GHz
Frequenzkanäle: 36/22
Stromversorgung: 7,4V (2 LiPo/6 NiMH)
Stromaufnahme: 200 mA
Sendeleistung ca. 90 mW EIRP
Übertragungssystem: FSK
Temperaturbereich: -15°-+55°C
Kanalraster: 2048 kHz
warum setzt Ihr einen LM1117 800mA Low-Dropout Linear Regulator ein, wenn das HF-Modul TM-14 2,4 GHz Futaba F1959 in der T14MZ mit einer Spannung von 7,2V versorgt wird?
Technische Daten HF-Modul TM14 2,4 G
Funktionen: 28 / 14 Servos
Frequenzband: 2,4...2,4835 GHz
Alternativ: 2,4...2,454 GHz
Frequenzkanäle: 36/22
Stromversorgung: 7,4V (2 LiPo/6 NiMH)
Stromaufnahme: 200 mA
Sendeleistung ca. 90 mW EIRP
Übertragungssystem: FSK
Temperaturbereich: -15°-+55°C
Kanalraster: 2048 kHz
Zuletzt geändert von mn747 am 18.04.2011 23:34:06, insgesamt 2-mal geändert.
#52 Re: Wo bekomme ich das Spektrum 2,4Ghz Modul für ne Futaba T8 ?!
Weil es nicht um futaba Module geht?mn747 hat geschrieben:wenn das HF-Modul TM-14 2,4 GHz Futaba F1959 in der T14MZ mit einer Spannung von 7,2V versorgt wird?
Modulare Sender sind tot, seit digital und inkompatibel übertragen wird.
Und, es geht nicht um die Spannung an einem etwaigen Modulschacht (den keine aktuelle Funke mehr hat), sondern um den PPM Abgriff an der DSC-Buchse (zugegebenermaßen auch ne suboptimale Lösung, aber besser geht es derzeit wohl nicht).
#53 Re: Wo bekomme ich das Spektrum 2,4Ghz Modul für ne Futaba T8 ?!
Bei dem Modul von Spektrum Artikel: SPMMSMZ9 Futaba MZ Compatible 8-Ch Module wir die Spannung V+ nicht über die L/S Buchse Betrieben.
Also hat man ein LM1117 800mA Low-Dropout Linear Regulator eingesetzt und die Versorgungsspannung über die L/S Buchse an dem Kondensator C2 angeschlossen.
Wenn ich dieses Modul in der T14MZ betreiben würde, liegt direkt die Akkuspannung am Modul an LIPO 2S.
Deshalb frage ich mich, warum ein LM1117 verbaut wird?
Gruß
markus
Also hat man ein LM1117 800mA Low-Dropout Linear Regulator eingesetzt und die Versorgungsspannung über die L/S Buchse an dem Kondensator C2 angeschlossen.
Wenn ich dieses Modul in der T14MZ betreiben würde, liegt direkt die Akkuspannung am Modul an LIPO 2S.
Deshalb frage ich mich, warum ein LM1117 verbaut wird?
Gruß
markus

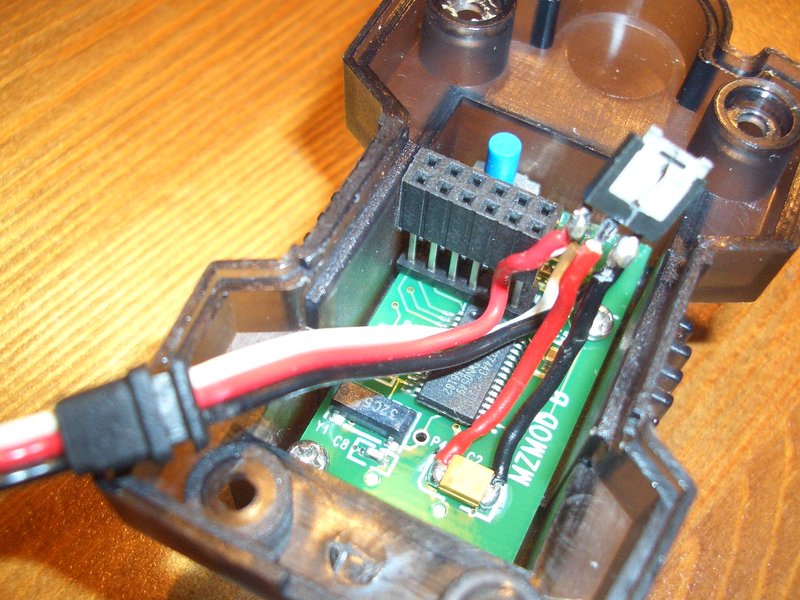

- Dateianhänge
-
- CIMG9864.JPG (152.76 KiB) 1542 mal betrachtet
#54 Re: Wo bekomme ich das Spektrum 2,4Ghz Modul für ne Futaba T8 ?!
Weil die T8 keinen Modulschacht hat, wie alle FASST Sender.mn747 hat geschrieben:Deshalb frage ich mich, warum ein LM1117 verbaut wird?
#55 Re: Wo bekomme ich das Spektrum 2,4Ghz Modul für ne Futaba T8 ?!
mn747 hat geschrieben:Wenn ich dieses Modul in der T14MZ betreiben würde, liegt direkt die Akkuspannung am Modul an LIPO 2S.
Deshalb frage ich mich, warum ein LM1117 verbaut wird?
tracer hat geschrieben:Weil die T8 keinen Modulschacht hat, wie alle FASST Sender.
Richtig , das TM14 holt sich die Betriebsspannung aus dem ..... stimm du hast Recht. Ist eigentlich unsinnig
DER LM versorgt halt das HF Modul mit den 3,3V . Aber da müsste ja dann auch ein Regler drauf sein , hab leider noch kein TM14 offen da liegen gehabt... sollte aber funktionieren wenn man den Betroffenen Pin am HF Modul beschaltet ...
grüße Michael
----------------------------------------------------------
Flying is the best fun you can have - with your pants on
T8FG mit SpeckDrumm MOD/ T9CP,MCPx @T8FG SpeckDrumm,TT Mini Titan FBL ,GAUI EP200 FBL,
TREX 500 FBL, suche Sponsor für MicroBeast Test ....
Status: Rundflug mit Kunstflugeinlagen manchmal Tic und weniger Toc
Besucht uns auf HeliChat.de - Von Helipiloten für Helipiloten
----------------------------------------------------------
Flying is the best fun you can have - with your pants on
T8FG mit SpeckDrumm MOD/ T9CP,MCPx @T8FG SpeckDrumm,TT Mini Titan FBL ,GAUI EP200 FBL,
TREX 500 FBL, suche Sponsor für MicroBeast Test ....
Status: Rundflug mit Kunstflugeinlagen manchmal Tic und weniger Toc
Besucht uns auf HeliChat.de - Von Helipiloten für Helipiloten
#56 Re: Wo bekomme ich das Spektrum 2,4Ghz Modul für ne Futaba T8 ?!
Genau das ist ja mein Problem!
Ich habe keine Information, an welchem PIN die Akkuspannung der T14MZ anliegt.
Es stehen ja 16 PIN´s zur Verfügung.
Hat vielleicht jemand die Info?
Ich habe keine Information, an welchem PIN die Akkuspannung der T14MZ anliegt.
Es stehen ja 16 PIN´s zur Verfügung.
Hat vielleicht jemand die Info?
- Dateianhänge
-
- Bild2.jpg (4.87 KiB) 1511 mal betrachtet
#57 Re: Wo bekomme ich das Spektrum 2,4Ghz Modul für ne Futaba T8 ?!

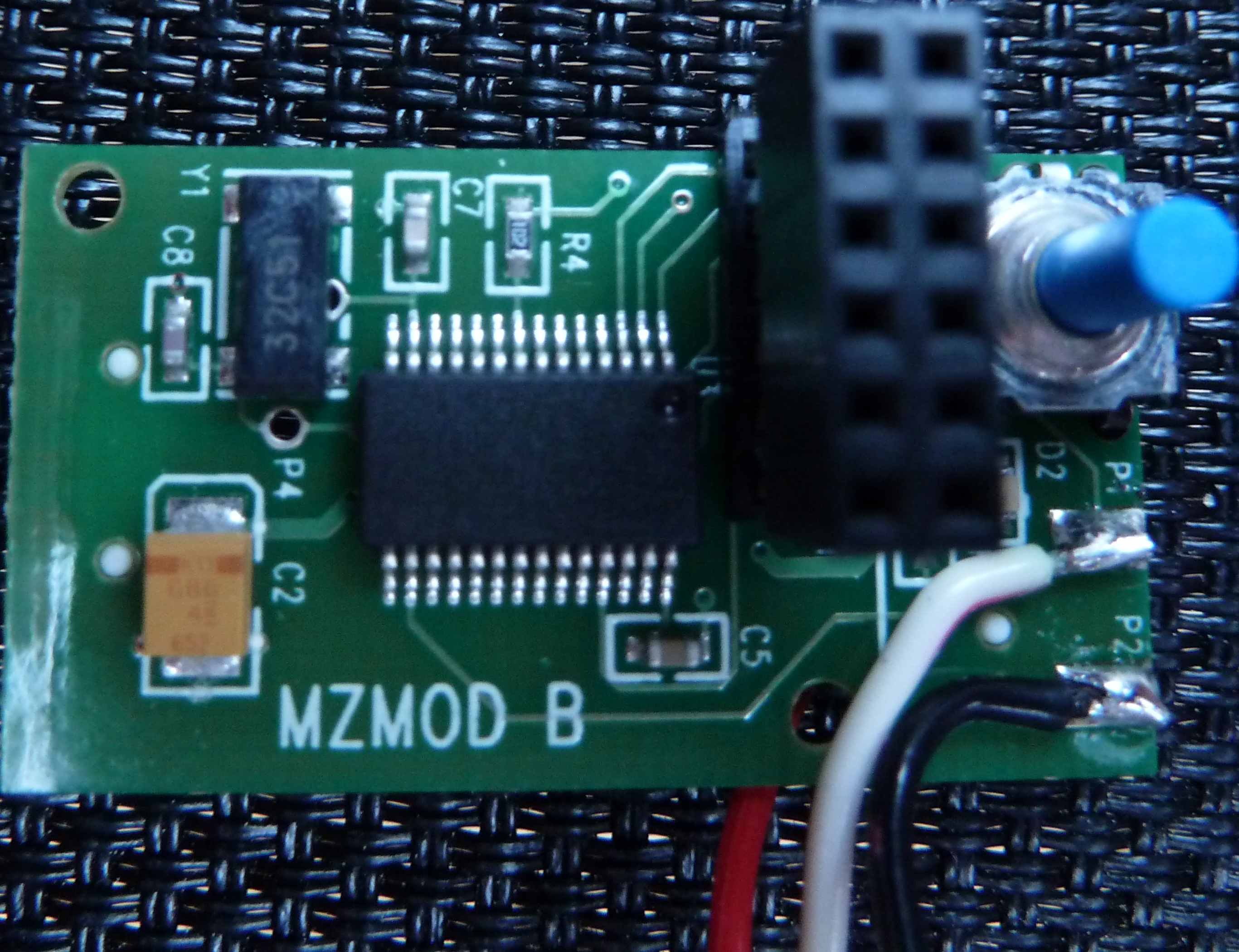

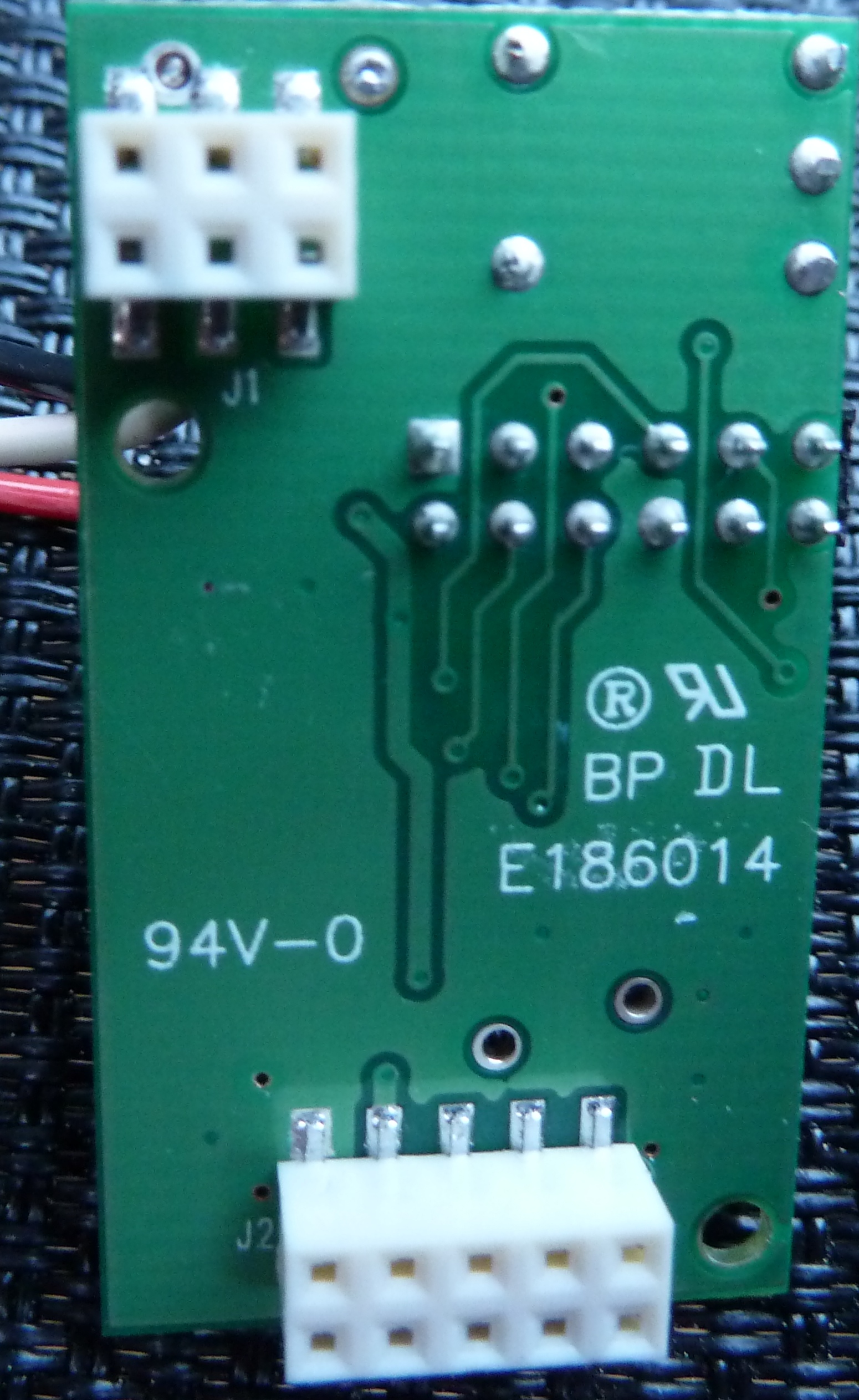

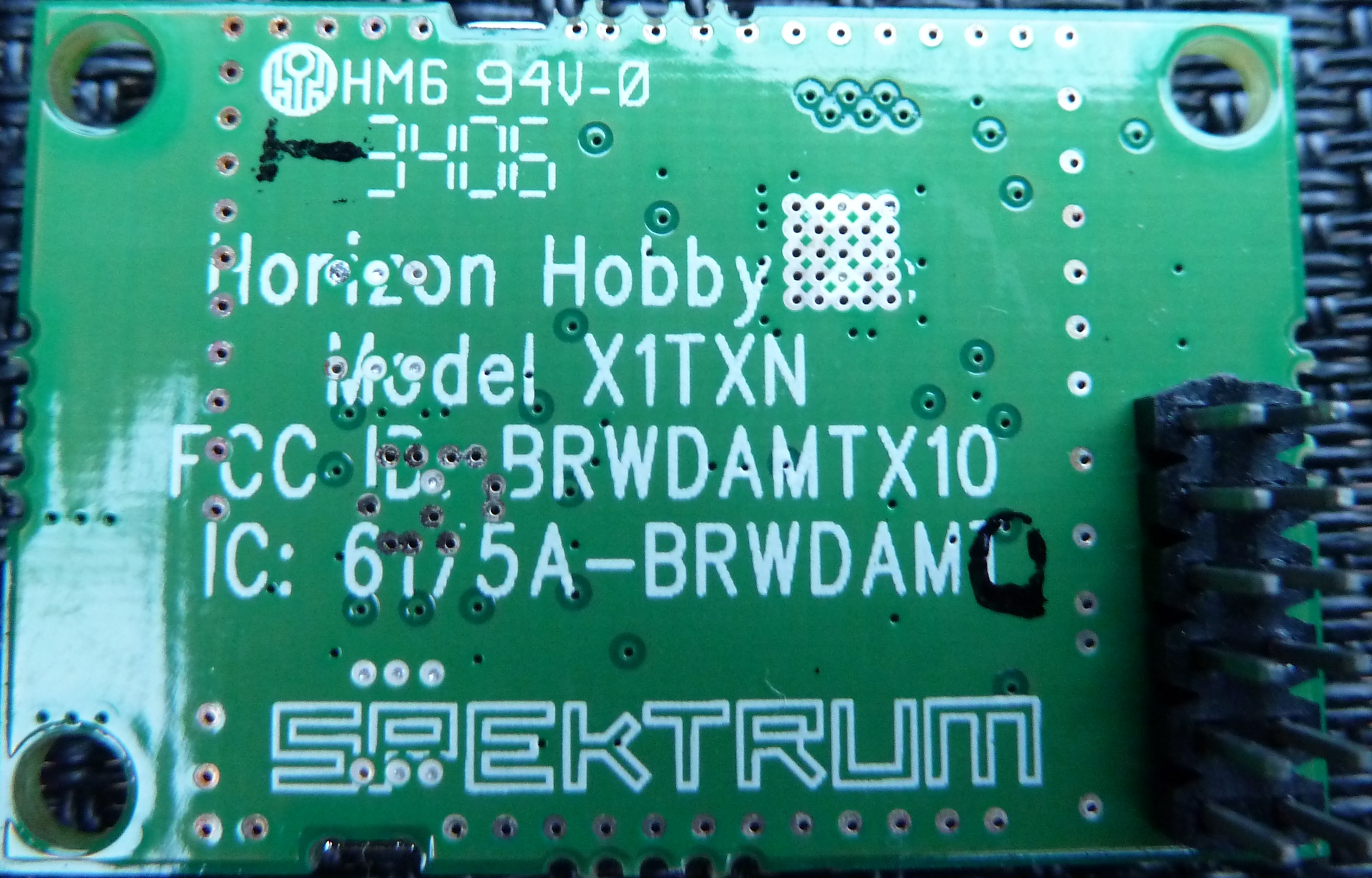

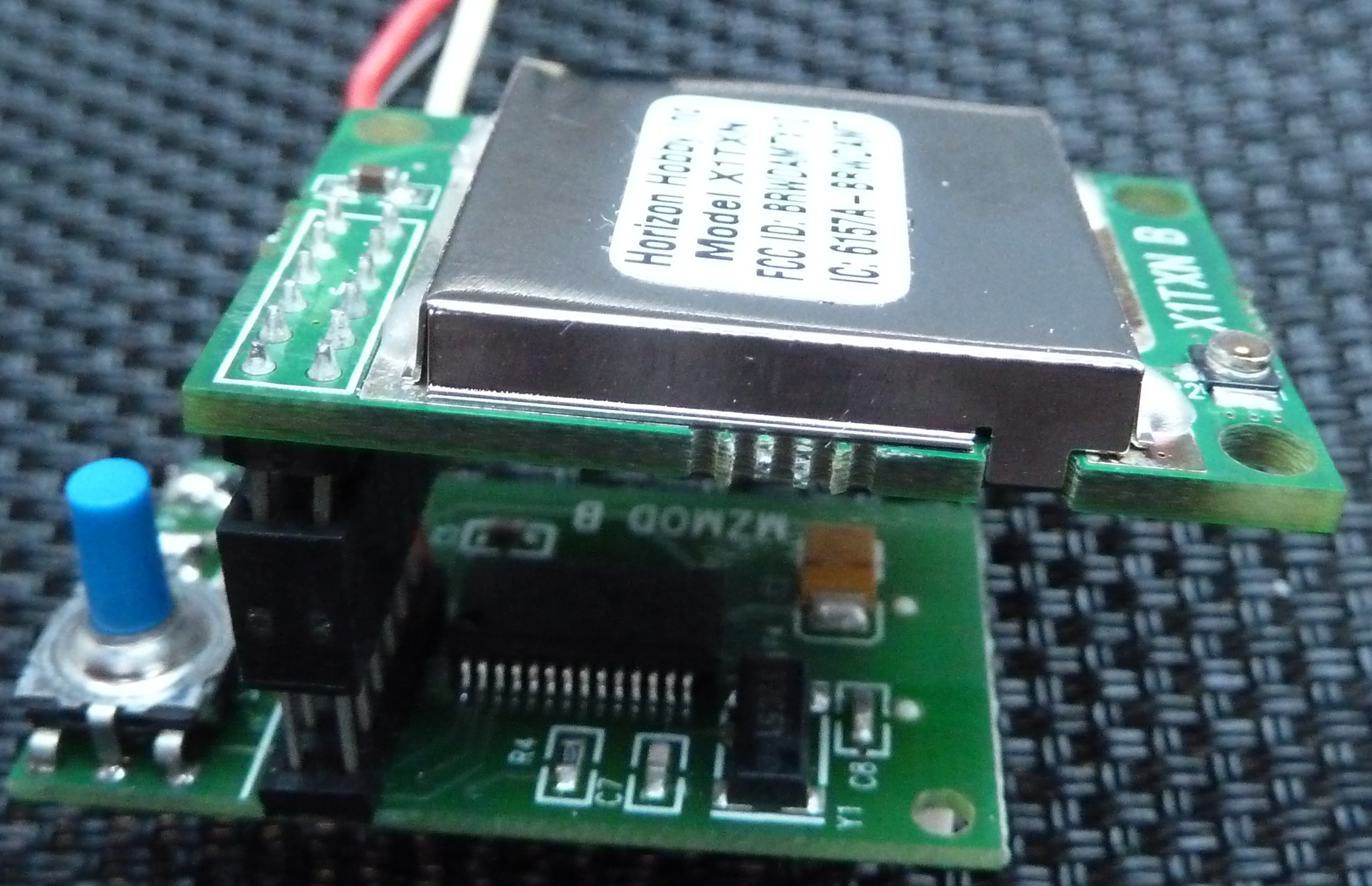

Habe noch Bilder von meinem Modul ( Spektrum DM8 ) für die T14MZ:
Technische Daten vom Set mit Empfänger
DSM Air Modules
2.400–2.483GHz
Spectral capacity - 40 Systems
Type - Direct Sequence Spread Spectrum
DSSS coding gain - 18dB
Diversity - MultiLink: Path, Time and Frequency
Module current - 200mA
Receiver current - 70mA
Receiver voltage range - 3.5–9V DC
Servo channels - 9 JR, 8 Futaba
Servo channel resolution - 1024 with 4X oversampling
Technische Daten vom Set mit Empfänger
DSM Air Modules
2.400–2.483GHz
Spectral capacity - 40 Systems
Type - Direct Sequence Spread Spectrum
DSSS coding gain - 18dB
Diversity - MultiLink: Path, Time and Frequency
Module current - 200mA
Receiver current - 70mA
Receiver voltage range - 3.5–9V DC
Servo channels - 9 JR, 8 Futaba
Servo channel resolution - 1024 with 4X oversampling
- Dateianhänge
-
- P1000661.JPG (1.02 MiB) 1509 mal betrachtet
-
- P1000660.JPG (1.56 MiB) 1509 mal betrachtet
-
- P1000657.JPG (1.88 MiB) 1509 mal betrachtet
-
- P1000658.JPG (1.56 MiB) 1509 mal betrachtet
-
- P1000662.JPG (1.18 MiB) 1509 mal betrachtet
#58 Re: Wo bekomme ich das Spektrum 2,4Ghz Modul für ne Futaba T8 ?!
Du bist schlicht im falschen Thread.mn747 hat geschrieben:Genau das ist ja mein Problem!
Mach doch einen neuen auf, für Modulsender von futaba und dem Spektrum Modul.
Hier geht es um die T8FG.
#59 Re: Wo bekomme ich das Spektrum 2,4Ghz Modul für ne Futaba T8 ?!
Ja genau ich möchte ja eine T8FG umbauen. Habe Informationen erhalten, das Robbe für das Modul zwei Spannungen zur Verfügung stellt. Die 7,4V und 3,3V.tracer hat geschrieben:Du bist schlicht im falschen Thread.mn747 hat geschrieben:Genau das ist ja mein Problem!
Mach doch einen neuen auf, für Modulsender von futaba und dem Spektrum Modul.
Hier geht es um die T8FG.
Danke
#60 Re: Wo bekomme ich das Spektrum 2,4Ghz Modul für ne Futaba T8 ?!
Hi
und an welcher Stelle soll die T8 diese zur Verfügung stellen? Die hat ja keinen Modulanschluss.mn747 hat geschrieben:das Robbe für das Modul zwei Spannungen zur Verfügung stellt. Die 7,4V und 3,3V.
