Cockpit MM mit USB-Modding

[schöli]

hallo,

auch auf die gefahr hin, dass das hier für euch n alter schuh ist, will ich euch meinen neusten fortschritt in sachen technik zeigen

da ich in letzter zeit auch mal im sim fliege hab ich mich mal nach einer halbwegs günstigen und praktischen möglichkeit gesucht, meinen sender mit dem rechner zu verbinden. es gibt ja schon seit geraumer zeit den chip "joywarrior 24 rc" von codemercs, der ein ppm-signal in ein vom rechner verwertbares signal umwandelt. das ganze wird per usb verbunden, was den vorteil hat, dass keine treiber nötig sind, da der chip als standard-joystick erkannt wird. hierbei ist natürlich zu erwähnen, dass nur simulatoren genutzt werden können, die eine joystick-unterstützung bieten (bei mir ists der fms).

also, fix die nötigen teile bei reichelt und emedia bestellt, bezahlt und heute erhalten.
löten kann ich zwar nicht perfekt, aber für dieses kleine projekt reicht es allemal. den schaltplan gibts bei heise bzw. c't.

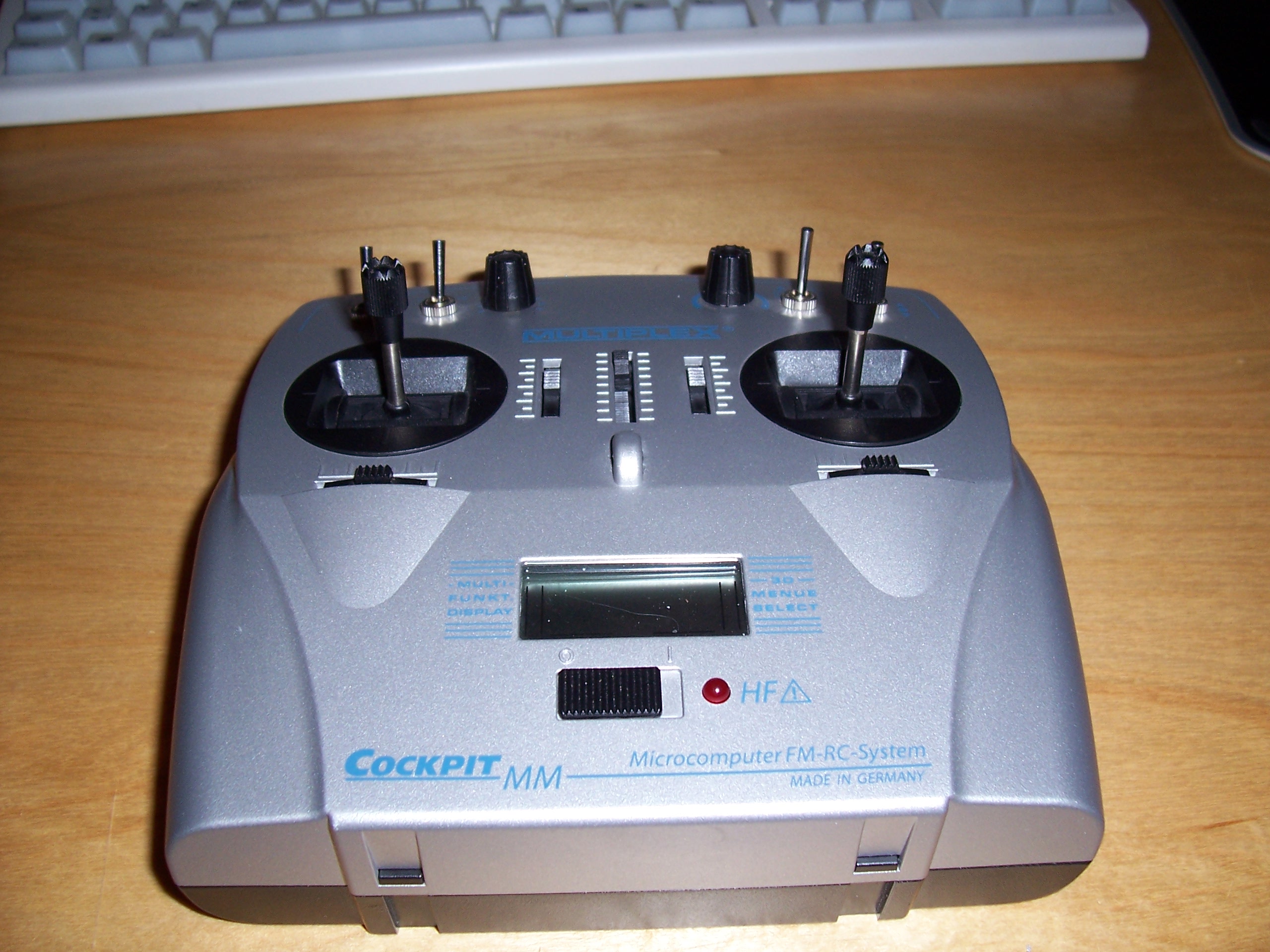

im attachment könnt ihr das ergebnis sehen... und ja, ich hab n bissl geschlampert, mit ist einmal das cuttermesser ausgerutscht und hat mir nen dollen kratzer in das gehäuse gemacht. meine schnellen ausbesserungsversuche sehen auch nicht gerade toll aus, aber ihr wisst ja: die inneren werte zählen

so, genug geschwafelt. wer noch fragen hat darf/soll diese doch stellen und ich werde bestmöglich antwort geben.

grüßle
schöli

EDIT: was ich noch vergessen hab: ja, es funktioniert

[Mataschke]

Boah genial,

aber wo hast du die große Platine mit dem joywarrior Chip angeschlossen an der Funke?

Steckbar?

[schöli]

danke für die blumen

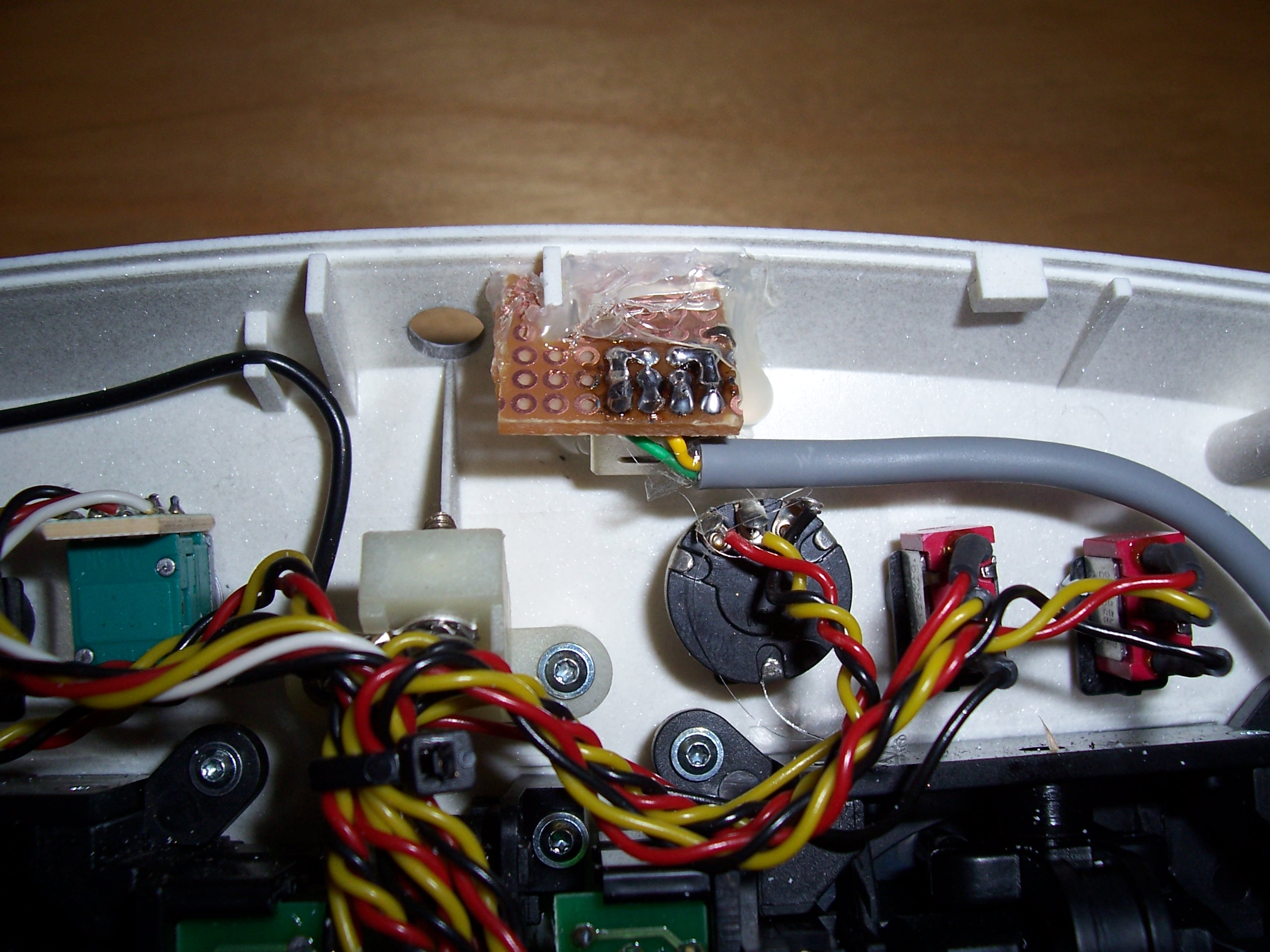

die große platine ist unten mit schaumstoff versehn und mit 2 tropfen ca auf der platine der cockpit fixiert. angeschlossen ists mit 3 0,14mm² litzen (die schwarzen, zwischen platine und akku im vorletzten bild). die litzen gehn auf die andere seite der cockpit-platine und sind direkt mit den lötpunkten des din-ausgangs verbunden.

grüßle
schöli
