ich hab dieses Video gefunden und wollt es einfach mal mit euch Teilen
Gruß Micha
Dynamisches Wuchten
#1 Dynamisches Wuchten
Hey,
ich hab dieses Video gefunden und wollt es einfach mal mit euch Teilen
Gruß Micha
ich hab dieses Video gefunden und wollt es einfach mal mit euch Teilen
Gruß Micha
-
wolkenloser
- Beiträge: 203
- Registriert: 18.02.2010 17:45:03
#3 Re: Dynamisches Wuchten
Das sollte man allerdings dann auch mal machen, BEVOR man die Props draufsetzt - da kann man gleich erkennen, ob die Motoren auch sauber rundlaufen
_________________________________________________________________________________
"Leben ist das, was passiert, während du etwas ganz anderes planst" ... ( John Lennon )
! REVOLECTRIX-Distributor ! -> Ladeequipment / Akkus : -> HaDi-RC.de
Alle Projektberichte für den VTH-Verlag als PDF zum Download unter http://www.CrizzD.de !
"Leben ist das, was passiert, während du etwas ganz anderes planst" ... ( John Lennon )
! REVOLECTRIX-Distributor ! -> Ladeequipment / Akkus : -> HaDi-RC.de
Alle Projektberichte für den VTH-Verlag als PDF zum Download unter http://www.CrizzD.de !
#4 Re: Dynamisches Wuchten
Die Idee ist wirklich gut.
Ein Danke geht an Micha

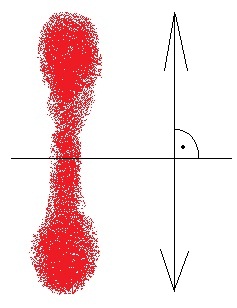

Wenn man sich die Auslenkung des Laserpunktes anschaut, sieht man zum einen schön die Sinusschwingung (die Endpunkte der Linie heller und in der Mitte dunkler = weniger Verweilzeit des Laserpunktes) und zum anderen die Schwingungsrichtung.
(Ich habe das Bild mal nachgemalt, das ich mich nicht getraut habe ein Screenshot aus dem Video hier hochzuladen)
Die Schwingungsrichtung (lotrecht) heißt, das der ganze Arm tordiert (verdreht) wird. Wenn man also durch genaues Wuchten immer noch eine lechte Schwingung übrig haben sollte, kann man mit diesem Wissen die Steifigkeit des Auslegers verändern. Damit wird sich die Frequenz der Vibbrationsschwingung verändern. Mit etwas Glück erwischt man dann eine Frequenz, die dem Regelkreis kaum noch etwas ausmacht...
Viele Grüße
Mirko
Ein Danke geht an Micha
Wenn man sich die Auslenkung des Laserpunktes anschaut, sieht man zum einen schön die Sinusschwingung (die Endpunkte der Linie heller und in der Mitte dunkler = weniger Verweilzeit des Laserpunktes) und zum anderen die Schwingungsrichtung.
- Laser_Vib_Analyse_nachgezeichnet.jpg (20.51 KiB) 696 mal betrachtet
Die Schwingungsrichtung (lotrecht) heißt, das der ganze Arm tordiert (verdreht) wird. Wenn man also durch genaues Wuchten immer noch eine lechte Schwingung übrig haben sollte, kann man mit diesem Wissen die Steifigkeit des Auslegers verändern. Damit wird sich die Frequenz der Vibbrationsschwingung verändern. Mit etwas Glück erwischt man dann eine Frequenz, die dem Regelkreis kaum noch etwas ausmacht...
Viele Grüße
Mirko
