HeatBox - intelligente Heizkoffersteuerung (Bausatz)

[Sealord511]

So, ich hab jetzt alles nach der Anleitung und der Zeichnung verkabelt und gelötet.

Wollte grad testen mit einem 3S Akku:

Schalter wird auf intern umgelegt und nix passiert!! In der anderen Stellung auch nicht.

Strom kommt am Board an, hab ich an den 2 noch freien Anschlüssen gemessen. Am Display liegts auch nicht, denn ohne Display geht auch nix.

Hier mal nen Foto des Boards.



Vielleicht könnt ihr ja schon auf Anhieb was erkennen. Detailfotos kann ich natürlich auch machen.

Clemens.

[Crizz]

Wenn die untere der beiden LED aus bleibt ist der Spannungsregler hinüber. Dann bitte mal einschicken das ich den wechseln kann. Hat aber ne ursache, ein 0,5 A Regler geht icth von alleine kaputt, da muß irgendwo ein Feinschluß sein, z.b. Härchen einer Litze auf der Displayplatine wie im Detailbild unten aus einem aktuellen Fall. Ist schnell passiert wenn man die nicht vorher verdrillt und verzinnt. Ebenso müssen die Leitungen bündig bis zur Isolation aufliegen, es dürfen keine anderen Metallteile in Berührung kommen können. Abstehende Enden von Leitungen und Bauteilen ( Endstufe) müssen entsprchend gekürzt werden damit die durch umbiegen keine Fremdkontaktierung verursachen können.

[Sealord511]

Hmmmm.... Ich kann ja gleich nochmal nen Bild der Pins auf dem Display machen, aber so sieht das bei mir definitv nicht aus!

Und selbst beim ersten Einschalten ging da nix an!

Soll das Display auch mit und die restlichen Kabel usw auch?

[Crizz]

nö, nur das Mainboard, rest brauch ich nicht, hab ja alles zum testen hier

[Sealord511]

Dachte nur sicheitshalber. Nicht dass gleich wieder was kaputt geht falls es am Display liegt.

Hier noch das Foto von den Display Kontakten



Ich hab die Kontakte am Display auch nochmal gemessen und da ist scheinbar nix mit.

Ich hab das Board schon auf ner Platte zur Montage drauf. Da eine Schraube unter dem Extensionboard sitzt bekomm ich das nur schwer wieder ab. Kann die Platte dran bleiben oder musste auch von unten ans Board?

[Crizz]

ob die v120 drauf ist oder nicht macht keinen Unterschied, und auch Trägerplatten sollten das Problem nicht sein. Schwieriger ist es wenn alle Leitungen ohne Steckverbindung eingelötet sind und mit ordentlich Heißkleber verziert wurden, da kriegt man schonmal ne Krise, ansonsten ist alles Easy.

[Sealord511]

Noch kein Heizkleber. Das wär gekommen wenn alles funktioniert. Ich schicks mal so wie es ist und notfalls musste halt die Halteplatte abschrauben.

Bring ich nachher noch zur Packstation! Adresse von der Homepage?

[Crizz]

genau, so wie auch auf der Rechnung draufsteht. Bitte Notiz dazulegen ob 2x16 oder 4x16 , falls icih die Firmware neu draufspielen muß, ist immer besser da direkt was greifbar zu haben

[TomX]

Mein Heizkoffer ist fertig .
Die Aluplatte mit den Heizungen ist 15mm vom Boden entfernt montiert und der Lüfter bläßt unter die Aluplatte.
Durch die Aussparungen auf der gegenüberliegenden Seite der Aluplatte strömt die Luft wieder aus und es entsteht so eine sehr gute Luftzirkulation
im Koffer.
Die weißen Halteklammern sind von einem Aluminiumprofil für Fliegengitter abgeschnitten das ich noch übrig hatte.
Heizleistung 4x12W , Aufheizzeit auf 40° ca. 11 Minuten ( Außentemperatur ca 7°), Heizkonvektion ist ausgeschaltet und der Lüfter läuft ohne Pause.
Das die Lipos beim Heizen auch geladen werden können , ist schon in Arbeit.
Danke Crizz , Deine HeatBox ist der Hammer ! !

[TREX65]

Schick TomX!! nur mach doch die Bilder ruhig größer dann sieht man mehr. Müssen ja nicht alle so groß sein, 2-3 gute reichen meistens. Geht hier ja um die Steuerung und nicht um Koffer^^

[Crizz]

Wie mir heute aufgefallen ist, sind einige wenige HeatBox v1-Platinen am Ausgang des Spannungsreglers mit einem falschen Kondensator bestückt worden. Dies betrifft einige HeatBox-Bausätze mit Auslieferungsdatum zwischen 18.10.2013 und 18.11.2013

Diese wurden am Ausgang mit einem 10 µF Keramik-Kondensator bestückt. Dort müßte jedoch ein Tantal-Kondensator eingesetzt werden.

Durch den Einsatz des Keramik-Kondensators kann es bei ungünstigen Betriebsbedingungen mit schwankender Eingangsspannung ( Betrieb am KFZ-Boardnetz oder angeschlossen an ein externes Netzteil beim einschalten des Netzteiles, wenn kein Schalter im Heizkoffer verbaut wurde der die Spannung trennt ) dazu kommen, das durch die Spannungsschwankungen der Regler Schwingungsneigung zeigt und beschädigt werden kann.

Für den reinen Akkubetrieb oder Netzteilbetrieb mit einschalten der Box über einen Trennschalter ( PowerSwitch ) nachdem das Netzteil angeschaltet ist , ist dies nicht von Relevanz.

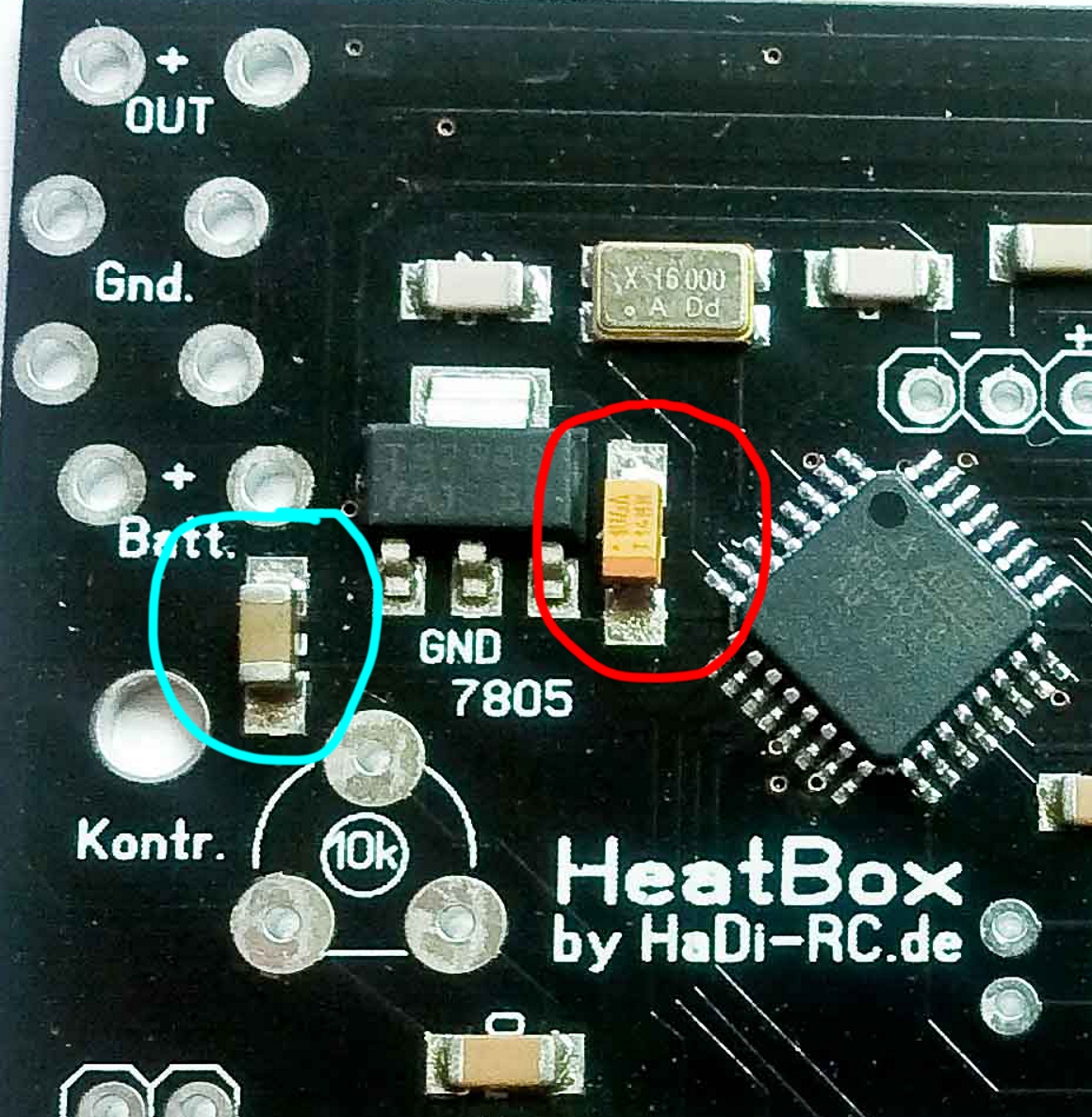

Bitte mit der Abbildung vergleichen : (so sollte es aussehen - dann ist alles korrekt)

Es sollte der rot umrandete Kondensator verbaut sein. Gelbes bis Gelb-braunes Gehäuse, sichtbare Markierung am unteren Gehäuse-Ende.
Sollte der Kondensator an dieser Stelle jedoch so aussehen wie der links abgebildete, blau umrandete, sollte die Revision durchgeführt werden.


Besitzer betroffener Platinen haben zwei Möglichkeiten :

1.) Sofern entsprechende Erfahrung und Equipment für das Löten von SDM-Bauteilen vorhanden ist, kann der benötigte Kondensator per Email angefordert und selber ausgetauscht werden

2.) Wer nicht in der Lage ist, dieses Bauteil selber zu wechseln, kann seine HeatBox an meine auf der Rechnung ausgewiesene Anschrift einsenden mit dem Vermerk "HeatBox v1 Recall" . Dazu am besten die Schachtel verwenden in der der Bausatz geliefert wurde, diese wird von der Deutschen Post als Maxibrief akzeptiert (max. 5cm Höhe)

3.) Kunden außerhalb des Geltungsbereiches der Deutschen Post sind gebeten, sich per Email vor dem Versand zwecks Abstimmung der Abwicklung mit uns in Verbindung zu setzen.

Ich bitte, den Umstand zu entschuldigen - wie gesagt sind nur wenige Boards betroffen und der Betrieb als solcher weiterhin problemlos möglich, sofern per Akku gespeist wird oder bei Netzteilbetrieb sichergestellt ist, das die Heatbox erst eingeschaltet wird, nachdem das Netzteil eingeschaltet wurde. Ferner muß es nicht zwangsläufig zu einem Ausfall des Spannungsregler kommen, die Wahrscheinlichkeit hierfür ist jedoch höher, weshalb empfohlen wird HeatBoxen mit betroffenen Platinen bis auf weiteres nicht am KFZ-Boardnetz zu betreiben, um einen unerwünschten Ausfall der HeatBox-Elektronik zu vermeiden.

[Crizz]

Wichtige Info für alle, die ihre HeatBox vermehrt am Schaltnetzteil zum vorheizen betreiben :

Schaltnetzteile haben die unangenehme Eigenschaft, das im lastfreien Einschaltmoment die Spannung an den Ausgangsklemmen deutlich über den eingestellten Betrag hinausgehen kann, bzw. über dem Wert der nominellen Ausgangsspannung bei Festspannungsnetzgeräten liegen kann. Dieser Zustand dauert zwar i.d.r. nur einige hundert ms an, reicht aber in ungünstigen Fällen aus um die Messeingänge der CPU zu beschädigen, da dann unerlaubt hohe Spannungen dort anliegen.

Um dies zu vermeiden wird DRINGEND empfohlen, beim Betrieb am Netzteil unbedingt ZUERST das Netzteil und DANACH die HeatBox einzuschalten ! !.
Wer seine HeatBox mit einem Umschalter zur Wahl zwischen interner und externer Versorgung ausgerüstet hat sollte sicherstellen, das der Schalter vor dem einschalten des Netzgerätes noch NICHT auf "extern" gestellt ist.

Zwar werden alle HeatBoxen mit Bestelldatum ab 22.11.2013 bereits mit einem zusätzlichen Transientenschutz versehen, dies allein ist aber kein Garant dafür, das es trotzdem noch zu Schäden durch Einschaltspitzen der Netzteile kommen kann - deshalb bitte unbedingt oben beschriebene Reihenfolge einhalten, da es sonst irgendwann zur Beschädigung der CPU führen könnte.

[Sealord511]

Meine Heatbox ist heute dann auch fertig geworden! Nochmal Danke an Chris für die schnelle Hilfe!

Hier möchte ich nur 2 Bilder posten, ich habe im 3D-Heliforum einen Baubericht erstellt, falls jemand Interesse an den Details hat! Ansonsten könnt Ihr natürlich auch hier fragen!



[skysurfer]

Moin,

Hier möchte ich nur 2 Bilder posten, ich habe im 3D-Heliforum einen Baubericht erstellt, falls jemand Interesse an den Details hat! Ansonsten könnt Ihr natürlich auch hier fragen!

Da ich mich nicht in jedem Forum anmelden mag, in dem ich mich auch nicht bewege, finde es traurig, die entsprechenden Bilder nicht vergrößert betrachten zu können..

[TREX65]

Moin,

Hier möchte ich nur 2 Bilder posten, ich habe im 3D-Heliforum einen Baubericht erstellt, falls jemand Interesse an den Details hat! Ansonsten könnt Ihr natürlich auch hier fragen!

Da ich mich nicht in jedem Forum anmelden mag, in dem ich mich auch nicht bewege, finde es traurig, die entsprechenden Bilder nicht vergrößert betrachten zu können..

Ähm sind doch riesig zu sehen hier sogar in 2448x1836
