So, heut früh da Ganze nochmal probiert, vor dem Bettgehen (Nachtschicht)
Die richtigen FTDI Treiber von der verlinkten Seite hatte ich mir schon geladen. Daran lag es also nicht.

Bei den Tools wähle ich auch das richtige Board aus und den dazugehörigen ComPort. Das kann es also auch nicht sein.

In der Systemsteuerung/gerätemanager habe ich den ComPort für das FTDI auf 115200 gesetzt. In den Advanced Einstellungen ist aber nirgends ein FIFO-Buffer zu sehen. Vielleicht hast Du ne andere Windows Version. Ich verwende XP

Habe auch alles wieder in den Ursprung zurückgelötet, so das TX auf RX trifft bei der FTDI-Boardverbindung . Daran liegt es auch nicht.

Ich hab auch schon versucht vor dem Upload den Reset Knopf am Arduino Mini zu drücken, wie es in der Anleitung steht. Keine Verbesserung.

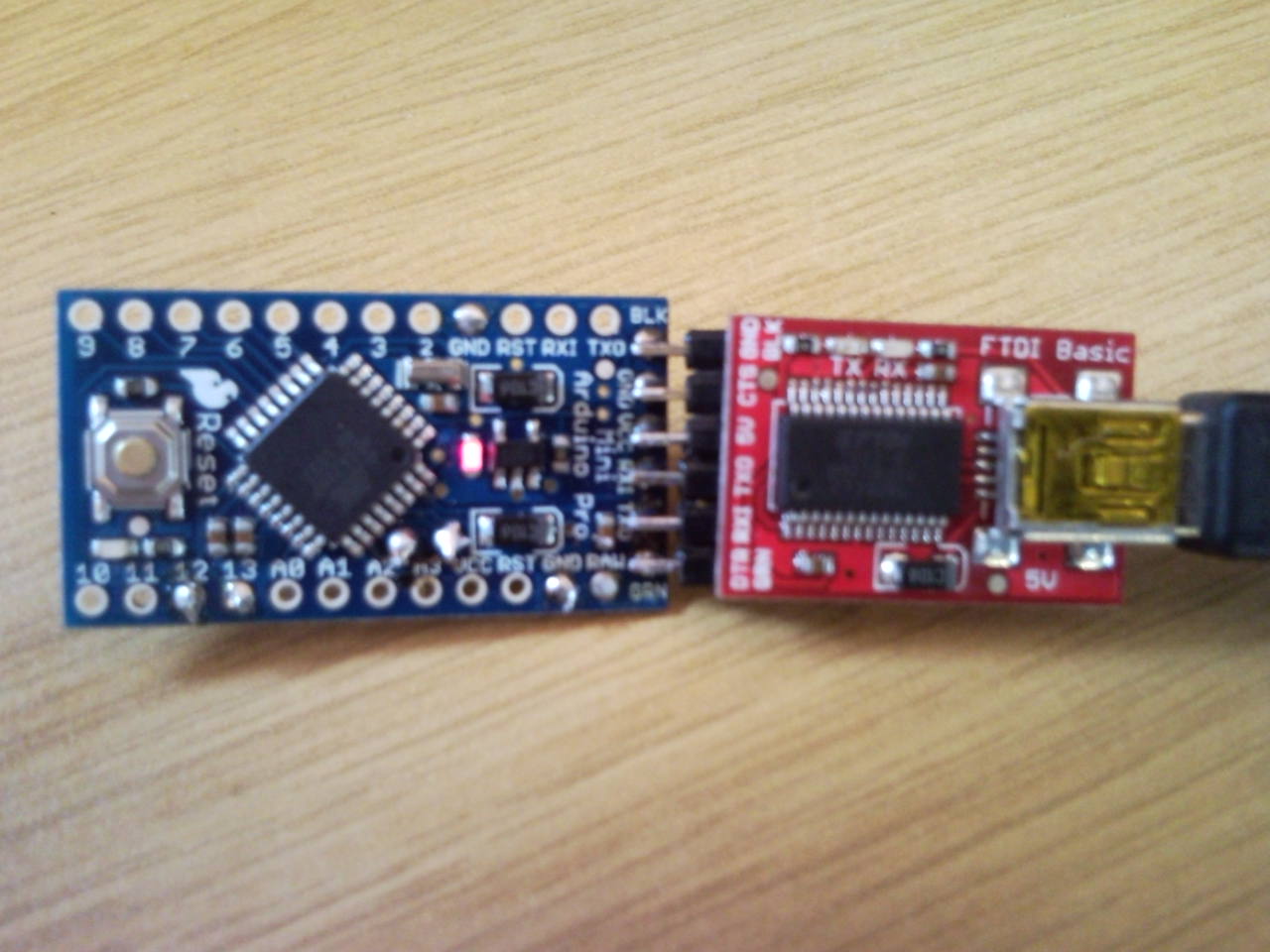

Ich bekomme einfach keine Verbindung zum Board. Es brennt auch nur die rote LED am Board, wenn ich es anstecke.

Den WM+ habe ich nun auch erst mal abgeklemmt. Es hängt nun nur das Board alleine am FTDI


Hab sogar mal testweise das Board von dem FTDI abgeklemmt und den Upload einfach so gestartet. Da kommt die absolut gleiche Fehlermeldung als wenn das Board angeklemmt ist - Da ist also was an der Verbindung FTDI/Board faul.

Vielleicht habe ich aber auch nur keinen Bootloader auf dem Board? Denn ich habe eine LED auf Pin 13 gelötet und die LED soll ja blinken, wenn ein Bootloader drauf wäre, tut sie aber nicht. Die LED ist aber nicht defekt und auch richtig rum angeschlossen.

Bin erst mal auch mit meinem Latein am Ende. Heute Nachmittag geht es weiter...

[frankyfly]

Da ist also was an der Verbindung FTDI/Board faul.

Nein! Dein Fehler liegt vorher. Das ist ist eindeutig kein Übertragungsfehler sondern wie schon mehrfach Festgestellt ein Comlilerfehler.
Der liegt weit vor dem Übertragen.

Erst wird gelinkt (also das Programm mit den Dateien "verbunden" die man benutzt hat) und Compiliert (das was man in C, Basic oder sonnst was geschrieben hat in Maschinensprache übersetzt) Endprodukt davon ist eine Datei (meist so was wie "Programmnahme.hex" oder so) und erst die wird dann übertragen.

[fireball]

Ich hätt die WMP einfach nicht in CHina bestellen sollen... *seufz* Naja. Komm ich wenigstens erstmal zu den Sachen, die vorm Urlaub hier noch erledigt werden müssen

[detlef]

Hi,

ich vermute er hat an Stellen im Code gefummelt
wo es nix zu fummeln gibt. In einem Screenshot war
war der Code viel weiter unten zu sehen, meine ich.
Ich würde den nochmal runterladen u. ohne Änderungen
versuchen zu schreiben, um das auszuschliessen.

Gruss
Detlef

[calli]

Erst wird gelinkt (also das Programm mit den Dateien "verbunden" die man benutzt hat) und Compiliert (das was man in C, Basic oder sonnst was geschrieben hat in Maschinensprache übersetzt) Endprodukt davon ist eine Datei (meist so was wie "Programmnahme.hex" oder so) und erst die wird dann übertragen.

Im zweiten Screenshot schaut es mir aber nicht mehr nach Compilerfehler aus.

Der Boardtype ist richtig?

Carsten

[frankyfly]

Ah sorry, den habe ich glatt übersehen, ja das sieht wirklich nach Übertragungsfehler aus.

[Tombson]

Leute, ich schwöre Euch, ich habe nichts am Code rumgefummelt.
Das Compilieren wird ja jetzt auch ohne Fehlermeldung vollzogen.

Frage an Euch. Wenn ihr das Board and das FTDI ansteckt. Dann blinkt doch (zumindest anfangs) die grüne LED, oder? Bei mir eben nicht, sondern nur das rote Dauerlicht.
Den richtigen FTDI Treiber habe ich aber geladen von der Seite.
mfg
tom


[Crizz]

Funzt die grüne LÖED auf dem Board überhaupt ? Ich hab einen, da tut sie es nicht, da mußte ich ne externe an Pin 13 löten.

[Tombson]

Hatte ja auch schon an 13 eine funktionierende Led dran. Die hat auch dann aber auch nicht geleuchtet.
Mach ich aber gleich nochmal.
Mfg
tom

[kay23]

Hmm, mach mal TX und RX auf dem FTDI board zusammen, öffne nen Terminal und schreib was. Sollte dann gleich als echo wieder kommen! Nur um zu testen ob denn deine schnittstelle geht!

[Tombson]

Hmm, mach mal TX und RX auf dem FTDI board zusammen, öffne nen Terminal und schreib was. Sollte dann gleich als echo wieder kommen! Nur um zu testen ob denn deine schnittstelle geht!

Wie meinst du zusammen? Was soll ich genau miteinander verlöten? Terminal sagt mir leider auch nicht viel.

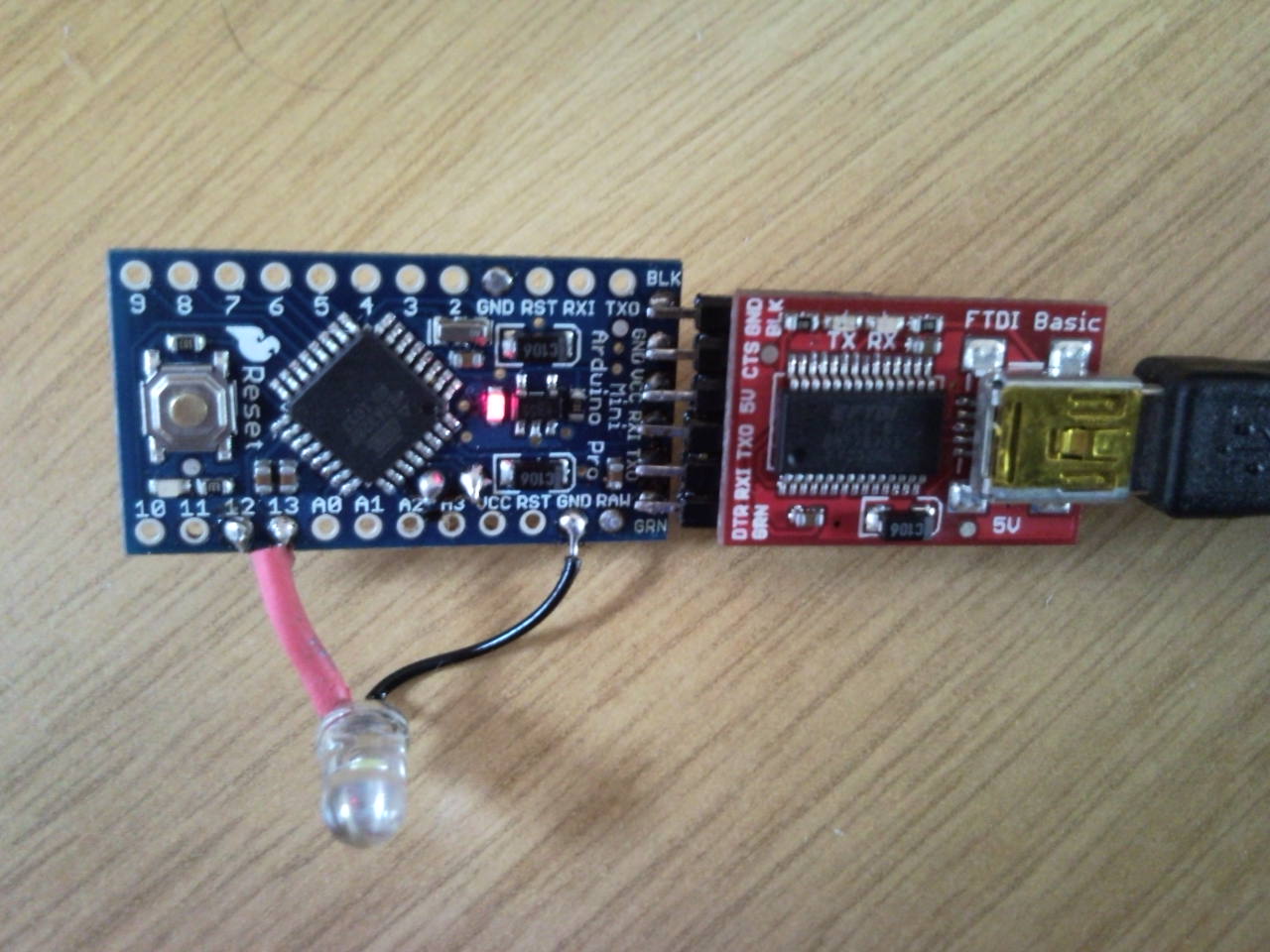

Hab übrigens nun eine LED angelötet, blinkt leider nicht beim Anstecken. Ich weiss aber dass die LED funktioniert, denn irgendwann beim Upload hat sie einmal kurz geblinkt.

mfg
tom

[kay23]

Also. 1 Sicherheitsnadel oder sonst was leitendes zwischen den RX und den TX Pin von deiner FTDI Platine (die rote). Dann unter der Arduino Software "Serial Monitor" wählen und dann was tippen und auf send gehen. Muss dann unten erscheinen. So kannst du prüfen ob dein serial board geht!

[Tombson]

Also. 1 Sicherheitsnadel oder sonst was leitendes zwischen den RX und den TX Pin von deiner FTDI Platine (die rote). Dann unter der Arduino Software "Serial Monitor" wählen und dann was tippen und auf send gehen. Muss dann unten erscheinen. So kannst du prüfen ob dein serial board geht!

Ja das geht. Ich kann das Geschriebene unten lesen, nachdem ich auf Send gedrückt habe.
Es ist da unten eingestellt "No line ending" und "115200 baud"

Der Port funktioniert also.

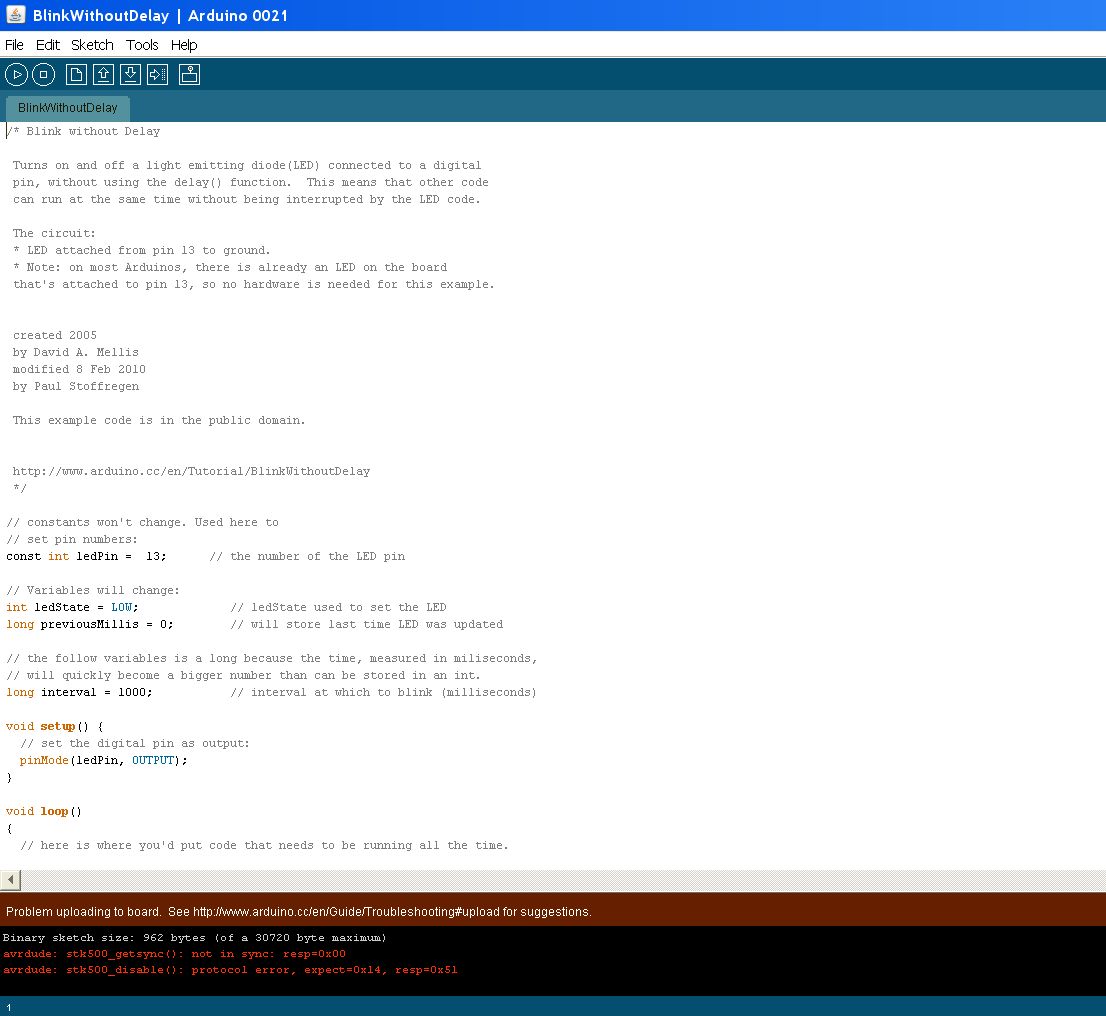

Es gibt ja auch in der Arduino Software den LED Test als Code. Diesen hab ich erfolgreich geladen ins Fenster, erfolgreich compiliert aber nicht erfolgreich übertragen/uploaden können. Immer wieder dieser Fehler:


[kay23]

Also meine einzige Idee ist noch das du unter Tools -> Board nen falsches Board hast.
Mehr wüsste ich nicht. Kann das aber auch nicht testen da ich noch gar keins habe.

[trailblazer]

Ist der Bootlader vllt. auf dem Arduino nicht drauf?
