So alles geliefert worden und ich möchte jetzt mit dem Löten loslegen. Geht es auch dass ich die LEDStreifen jeweils an deren Ende mit Strom versorge? Das würde mir die Verkabelung stark vereinfachen. Die Datenleitung würde ich natürlich strikt sequentiell vom ersten bis zum 6. Streifen führen.

Reichen für die Verkabelung beim 6LED Hexa 0,5mm/0,04mm2 Litzen?


Sent from my iPad using Tapatalk

Jepp, das geht. Steht aber auch so in der Anleitung bei Crizz auf der Webseite
Die Querschnitte sollten auch in Ordnung sein.

Lg
Volker

Klasse vielen Dank! In der schnellanleitung konnte ich es nicht finden. Dann Leg ich mal los


Sent from my iPad using Tapatalk

Direkt beim Produkt ist ein Link zur Anleitung. Dort sind auch die Beispiel Beschaltungen enthalten
http://www.hadi-rc.de/WebRoot/Store2/Sh ... manual.pdf

Ja in der Anleitung wird aber immer nur sternförmig von vorne der Strom in Pfeilrichtung zugeführt. Ich will ja jeweils am Ende der LED Streifen den Strom zuführen (also auf Höhe der Motoren entgegen der aufgedruckten Pfeilrichtung).


Sent from my iPad using Tapatalk

Achso Das ist egal ... Die Stromleitungen laufen auf den Stripes parallel durch. Ist egal wo man die anklemmt

Okidoki. Bin am Löten. Mann ist das ne Frickelei. Wird ne Nachtschicht


Sent from my iPad using Tapatalk

Geht schneller als man denkt - das meiste ist die Arbeit, die Kabel so zu verlegen, das man selber damit zufrieden ist. Das löten ist Nebensache

Mist ich war leider nicht erfolgreich. Habe alles verkabelt und geprüft ob Durchgang besteht. Bei Plus und Minus piepst es jeweils, bei der Datenleitung zeigt er mir hochohmig Durchgang. Zwischen Plus und Minus ist sehr hochohmig Durchgang (ich gehe mal davon aus, dass das wie bei den ESCs auch normal ist?!).

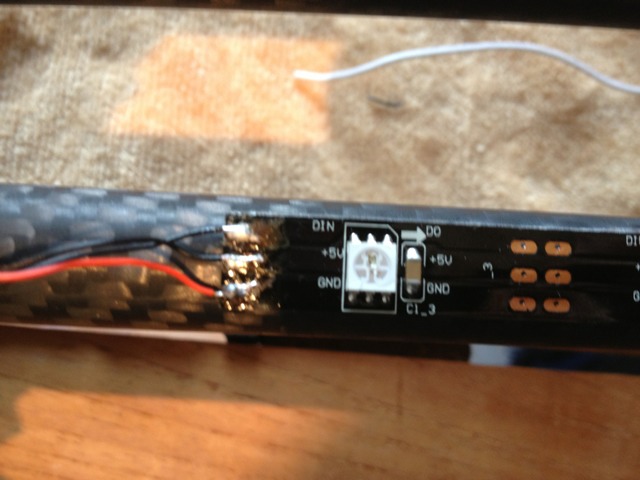

Am geregelten Netzteil mit 4,0V bis 5,0 V hat kein Licht geleuchtet. Ich meinte dass von einem LED Streifen etwas Rauch aufgestiegen ist. Nur wenn ich den Streifen messe sehe ich Durchgang wie bei den anderen auch. Bin auch nicht sicher ob der Streifen Schuld ist (war um 03.00 sehr müde und hin mir nicht mehr sicher). Wenn ich den Controller ans Netzteil schließe, dann kann ich auf der Stromleitung der Streifen auch die 4,0V bis 5,0V messen. Geht als bis zum 6. Arm durch. Ich bin ratlos Hat jemand eine Idee wie ich den Fehler finden kann? Oder sind die Kabel doch zu dünn? Hier mal exemplarisch meine bescheidenen Lötkünste:

Sent from my iPhone using Tapatalk

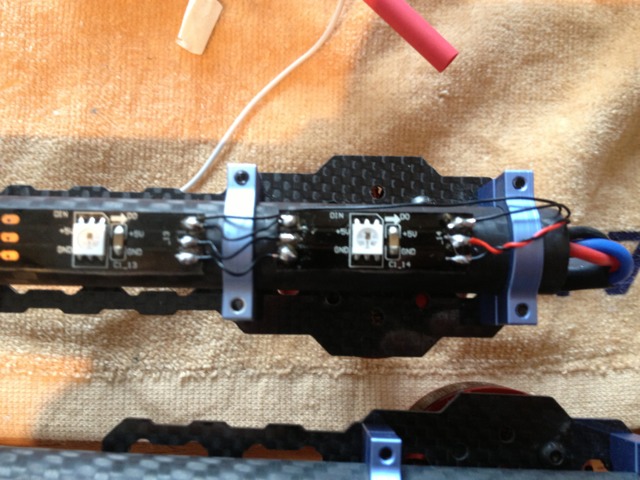

ähm..... beim unteren Bild, hast du da mal mit den Leitungsfarben gerumgespielt ? Da haste du nämlich die rote Leitung die man eigentlich für +5V verwenden würde auf Gnd. gelötet. Dann noch identische Kabelfarben für die Gnd. und Data-Leitung - da ist schnell mal murks verdrahtet. Ich würde das nochmal step-by-step durchmessen, ohne Anschluß am Controller, nur mit Durchgangsmessung des MEssgerätes. Der Widerstand der Leitungen sollte auf jeden Fall unter 1 ohm liegen.

Ähm das sieht echt komisch aus. Muss ich später zu Hause schauen. Ich hatte aber vor dem ersten Anschließen und heute morgen noch alle Leitungen durchgeklingelt. Also von Servostecker Plus bis letzter Arm Plus, Minus auf Minus und so weiter. Bei den Stromleitungen hat es auch geklingelt. Den Innenwiderstand muss ich nach der Arbeit mal messen. Bei der Datenleitung ist aber der Widerstand sehr viel höher als bei den Stromleitungen. Hoffentlich habe ich jetzt nicht alles geschrottet

Nicht gleich verzweifeln, muß nicht zwangsläufig im Eimer sein. Erst mal die Verkabelung nochmal prüfen. Ich mach mir in solchen Fällen ne Skizze und schreib mir bei jedem Segment ran, welche Leitung an welchen Anschluß geht, mit Kabelfarbe - dann sieht man schneller ob man was verdreht hat. Denn wenn deine o.g. Verkabelung an zwei Stripes verdreht wäre, wäre es ja ohne Wirkung. Kann auch sein das du irgendwo D-In und D-Out vertauscht hast, ist mir auch shcon passiert. Und wenn du D-Out an den Controller anschließt kann auch nix leuchten. D-Out bleibt beim letzten offen, solltest du auch mal nachschaun ob du den noch irgendwo verlötet hast.

Okay, vielen Dank für die Aufmunterung und die guten Tipps! Aber wenn es verdreht wäre, hätte ich doch nicht am Ende des 6. Streifens die 5V anliegen, oder habe ich da einen Denkfehler? Na ja nach der Arbeit setze ich mich nochmals dran und versuche alles Schritt für Schritt zu prüfen. Sorry für die vielen unbedarften Fragen!

Wenn du die Spannung an den Anschlüssen misst, mal auf das Display des Messinstrumentes schaun - bei Falschpolung hat man dann ein " - " Zeichen vor dem Wert. Wird auch gerne mal übersehen

Deshalb im Ohm-Messbereich die einzelnen Verbindungen messen : "+" am Eingang des ersten Stripe, "+" am Ende des letzten : Muß fast Null-Widerstand haben, ein paar Ohm für die Leitungslängen sind okay. Dann Minus und Data ebenso prüfen

Okay wieder was gelernt mit dem negativen Vorzeichen Wird gemacht. Versuche früher aus dem Büro raus zu kommen und nochmals alles durchzumessen Ich erinnere mich noch, dass ich gestern vor dem Löten mal die LED Streifen durchgeklingelt habe. Bei den Stromleitungen hat es auch sofort geklingelt (ist ja Zeichen für relativ niederohmigen Durchgang). Bei der Datenleitung hat es aber hochohmig Durchgang angezeigt. Stimmt dann grundsätzlich was mit der Datenleitung auf den Streifen etwas nicht? Wenn ich vor dem Kopter sitze gebe ich dann nochmals meine neuen Messergebnisse durch. Hoffentlich klappts dann
