Jonas, wenn du die v1.6 hast, probier mal, ob sich das Verhalten ändert, wenn du die Zeile in änderst. (Ist nur ein Verdacht)

Marco, in meinem Download heißt das Sketch nur Multi-Wii_1_6, ohne "v". Gibts da einen Unterschied? Gleich mal nachsehen...

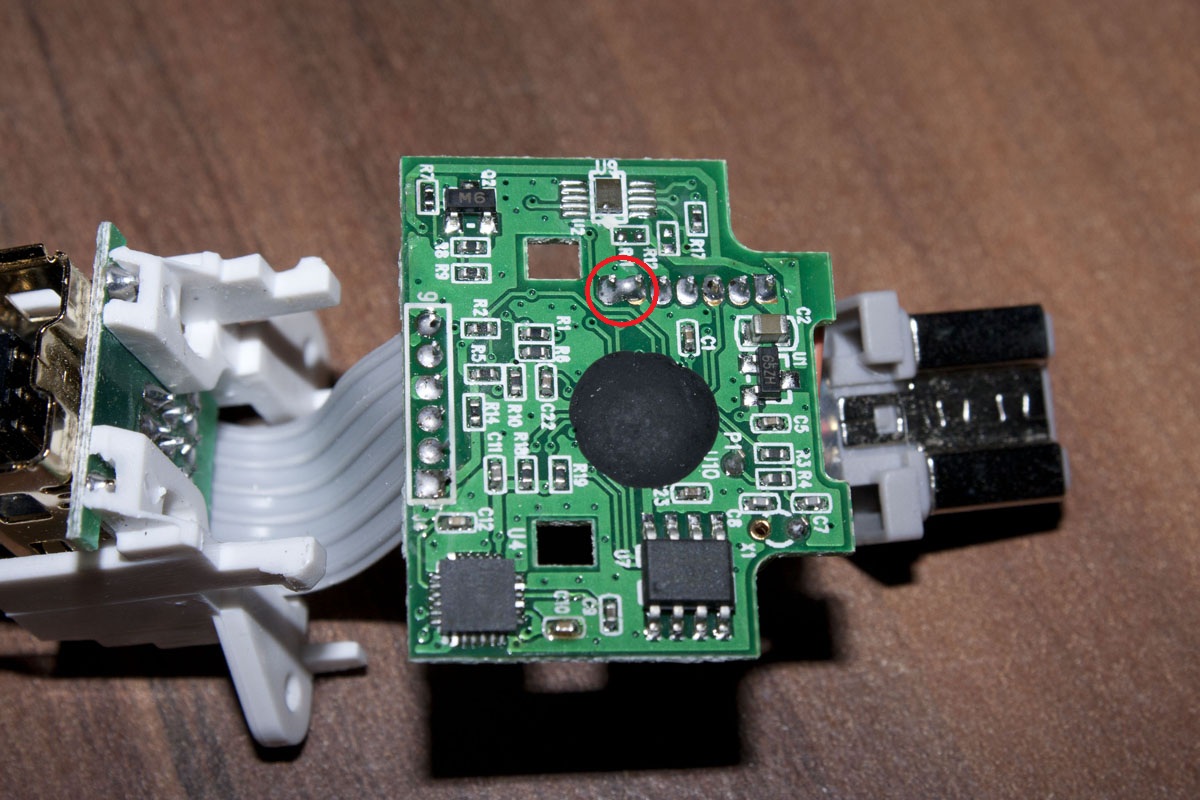

Was für nen Clone hab ich hier erwischt? ^^ Hab dazu nichts gefunden hier im Thread..
Und sollte ich mir wegen der eingekreisten Lötstelle Sorgen machen bzw. diese neu machen?

Danke!

thelars hat geschrieben:Was für nen Clone hab ich hier erwischt?

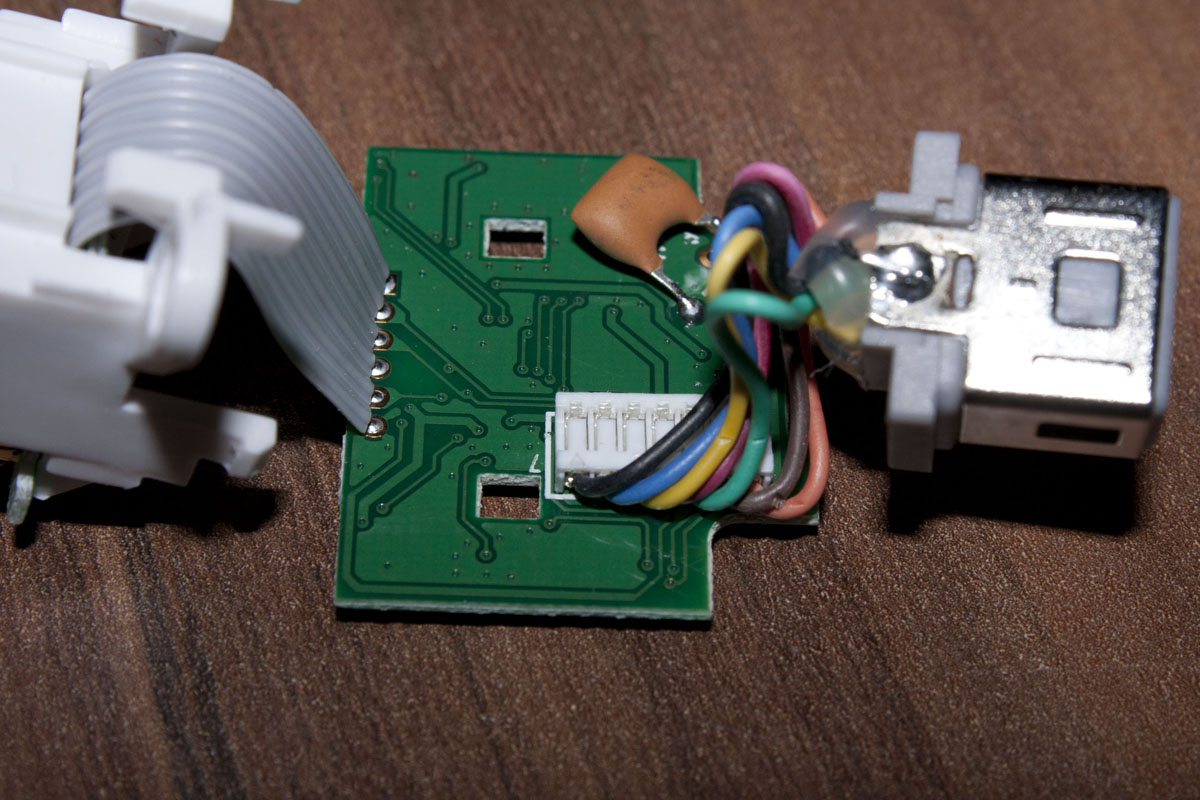

Den habe ich auch hier. Pass mit dem braunen Ding (resonator) oben auf, der ist mir beim hantieren auf den Tisch einfach durchgebrochen deswegen konnte ich auch die Funktion mit dem arduino nicht testen.

das die beiden Lötstellen zusammenhängen ist OK.

Belegung ist:
Schwarz = GND (Schirm)
Blau = GND
Gelb =SDA
Rot = leer
Grün = leer
Braun = SCK
Orange = VCC

Danke für die Belegung! Hab meinen Arduino leider noch nicht, deswegen kann ich auch noch nichts testen..Rot und Grün kann ich also entfernen..außerdem stehen gerade die Prüfungen an ^^
Also Orange an D12, Orange an A5, Gelb an A4 und Blau an GND? Schwarz kann quasi auch weg?

Ja das braune Dinge sieht bissl empfindlich auf..steht HJZ_MP01A drunter aufm Board..

thelars hat geschrieben:steht HJZ_MP01A drunter aufm Board..

hab das Ding gerade noch mal herausgekramt. Ist doch ein anderes (hab mich von dem Braunen Ding täuschen lassen)
bei mir steht
drauf (Bilder suche ich gleich raus, sind noch auf der Kamera)

Ca. die Hälfte der Platine (oberes drittel und rechtes viertel) sieht auch gleich aus, aber unten rechts ist es anders

Wenn deine Pin-Belegung die gleiche ist wie bei mir (Farben & Positionen an Stecker vergleichen) müsste es so sein:
Orange an D12
Braun an A5
Gelb an A4
Blau an GND

wer hat eigentlich schon mal die Spannung am Pin D12 gemessen, wenn er in betrieb ist (an der BEC hängt, nicht am USB)

es gibt scheinbar bei den arduino pro mini grosse unterschiede

Günti hat geschrieben:es gibt scheinbar bei den arduino pro mini grosse unterschiede

das liegt dann aber nicht am Mini-Pro sondern am Atmel Mega328 selber denn der D12 hängt soweit ich das sehen kann direkt an direkt am Pin 16 vom µ-controler

Ich kann mir nur denken das dass mit dem internen pull-Up und verschiedenen starker Belastung des Pins zusammenhängt.

@Frankfly: Die Pinbelegung, die du herausgefunden hast stimmt. Ich habe sie hier gefunden http://wiibrew.org/wiki/File:Wii_Connector.jpg

Hobbyking hat den angekündigten Quad-Frame ins Programm aufgenommen: http://www.hobbyking.com/hobbyking/stor ... duct=16583.

cool und das für $15
gleich mal einen bestellen

nee mal im ernst, der ist ja aus sperrholz..... würde aber als vorlage gehen....

@Yacco

die Zip-Datei bzw. der entpackte Ordner ist mit MultiWiiV1_6 benannt, im Ordner liegen die Ordner ohne V in der Bezeichnung.

Gruß
Marco

Jetzt gehts raus, erst mal auf dem Balkon mit meinem alten EEEPC (mit 7") die PID-Parameter einstellen.

Sundog hat geschrieben:nee mal im ernst, der ist ja aus sperrholz..... würde aber als vorlage gehen

Was, du willst Hobbyking "kopieren", ich dachte, das läuft andersrum

marix, dann hab ich doch die richtige Version, danke.

Sundog, angekündigt wurde auch eine Fiberglas-Version, mal gucken was noch kommt. Vom Design her find ich den ganz akzeptabel (aber lange nicht so cool wie den Y6 von foxtech).

ich brauch auch nen neuen "günstigen" Frame

Aber keinen so aufwändigen

zumindest wissen wir jetzt wo HK "kopiert" hat

http://www.foxtechfpv.com/plywood-quadc ... p-196.html
