neuen arduino kaufen. der Pro mini kostet nicht die welt, wenn der MWC dann einmal unsanft geladet wird ists eh deutlich teurer... von daher

Nimm doch einfach den PIN 7 zum Testen oder willst du darüber deinen Beschleunigungssensor ein-/ausschalten?

Genau, das wurde doch auch schon vorgeschlagen... einfach die Pins von YAW und AUX1 vertauschen, wenn AUX1 nicht benötigt wird.

dynai hat geschrieben:das liegt leider daran das die rc-in function über eine INTERRUPT Routine und nicht über das pulseIn läuft.
-> ist jitter-freier, aber man muss dafür den PORT konfigurieren, Alex Dubus hat hierfür den PORT "D" hergenommen dieser hat die pins 0 bis 7

dies geschieht in zeile 1278 und folgende....

jemand nen vorschlag?

gruß Chris

Öhmm, blick ich atok überhaupt nicht! Ist das jetzt ne Antwort auf meine Problem mit dem Kanal 8 oder bezieht sich die Antwort auf eine andere Frage.

Gruss Andy

Ja, es gehen ohne grösseren eingriff nur die pins 0 bis 7 als rc Eingang.

Gruss Chris

Was mach ich falsch wenn die Motoren mit Leerlauf drehen? Sobald Strom drauf ist, drehen die los. Die sollten aber nach Möglichkeit stehen -.-

Was heiß "sobald Strom drauf ist"? Wenn Du den Copter scharf schaltest müssen sie im Leerlauf drehen. Wenn sie vorher drehen, wirst Du die Regler noch nicht angelernt haben.

such dir die Zeile Define Motorstopp und lösch die Kommentarzeichen davor, so das der Befehl aktiv wird. Dann bleiben die Motoren nach dem Scharfschalten noch stehen und drehen erst, wenn ein wenig Gas gegeben wird.

nur mal so

meine wiese wird langsam eng

yacco hat geschrieben:Genau, das wurde doch auch schon vorgeschlagen... einfach die Pins von YAW und AUX1 vertauschen, wenn AUX1 nicht benötigt wird.

Habe genau das gerade gemacht und was is? PIN7 geht auch nicht
Testprogramm liefert das Ergebnis das auf PIN6 und PIN7 keine Signale verarbeitet werden.

Werd wohl ein neues Board ordern.

Gruss Andy

kann ich mir nicht vorstellen, ich tippe auf nen Feinschluß ín der Verkabelung. Warum sollte es vorher mit dem Testprogramm funzen und jetzt nicht mehr ?

Hallo Leute,
Mein Quad ist bis vorgestern schön geflogen.
Bei mir ist der Kontakt "RAW" am Adruino für +5V defekt.
Ich bekomme da keinen Kontakt mehr und das Adruino keinen Saft

In dieser Zeichnung gibt es noch eine Rot gezeichnete Linie an Kontakt 12.

http://radio-commande.com/wp-content/up ... /quadX.jpg

Ich vermute das ist +5V fürs WM+ ?
Kann ich da auch das Adruino mit 5V versorgen ?


Gruß
Wolke

edit by tracer: inline-link in normalen Link geändert.

nein, Pin 12 ist ein E/A-Port. Du kannst es an Pin VCC versuchen. Rechte Seite vom PCB, wo sonst der FTDI angeschlossen wird.

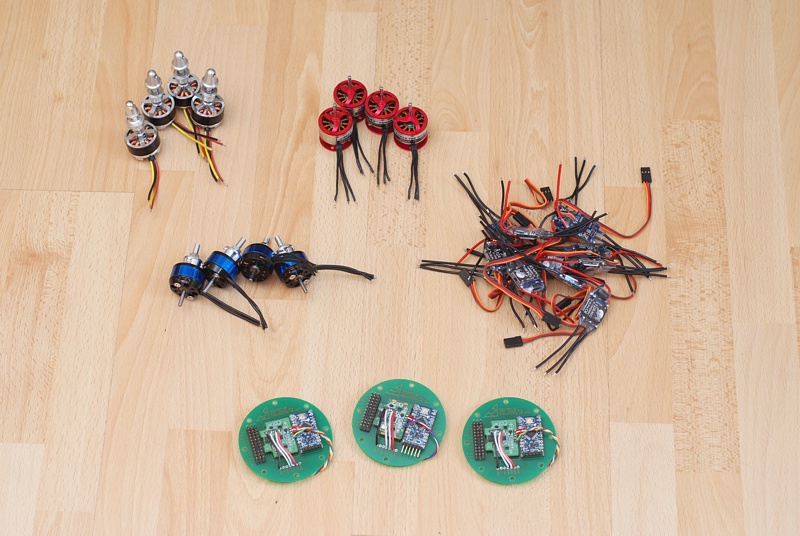

Nicht, dass jemand auf den Gedanken kommt, ich sei bastelsüchtig. Ich hab einfach nur für die nächsten Schlechtwettertage vorgesorgt:
