so meine fragen zum seeeduino mega habe ich alle klären können.jedoch habe ich noch eine kleine allgemeine elektronikfrage,da ich leider von diesem thema nicht all zu viel ahnung habe:
in den aufbauanleitungen werden ja noch einige wiederstände etc auf die platine gelötet. brauche ich die wiederstände usw für das mega-board,bzw wofür sind die alle?
das usb-interface kann ich mir bei mega ja auch sparen,oder hab ich nen denkfehler drin?

mfg

[yacco]

Luki, beim Megaboard brauchst du keinen FTDI, korrekt. Was für Widerstände meinst du?

[luki]

ich meine die schritte 5.1 bis 5.4 in der anleitung von blueangel im internet.

1. Einlöten der Widerstände R1 bis R6
R1=R2= 4,7kOhm - PullUp Widerstände
R3= 16,9kOhm - Spannungsteiler Akku Spannungsmessung
R4= 6,8kOhm - Spannungsteiler Akku Spannungsmessung
R5=R6= 300Ohm - LED Vorwiderstände

3. Einlöten der Kondensatoren C1 bis C3
C1 = 2,2µF Tantal Kondensator (auf Polung achten!) - Filterung 5V
C2 = 0,1µF Keramik Kondensator (Polung egal) - Filterung 3,3V
C3 = 0,1µF Keramik Kondensator (Polung egal) - Filterung Spannungsmessung

oder ist das nur für die status-leds?


wieso nehmen eigentlich nicht mehr leute das seeeduino mega-board?
ist doch preislich nicht viel unterwchied wenn ich das ftdi und das arduino mini kaufe...

mfg

[Crizz]

Weil das MiniPro erheblich kleiner ist und damit auch auf kleinere Copter paßt

[yacco]

Luki, die Widerstände werden wohl ihre Berechtigung haben (wobei R3 und R4 wohl nur für die Spannungsüberwachung gebraucht werden, also nicht unbedingt benötigt werden. Die absoluten Werte der beiden sind auch nicht so wichtig, wichtiger ist das Verhältnis R3/R4).

[luki]

wobei sich für mich schon wieder ein problem ergibt.die steuerungsplatine in dieser anleitung ist für das arduino mini gebaut. meine nicht vorhanden elektronikkenntnisse sagen mir leider nicht ob diese bauteile auch für das mega notwendig sind.auch habe ich bisher bei keiner "anleitung" diese kondensatoren und wiederstände gesehen...hat die von euch jemand verlöter,oder einfach nur die boards alle verbunden?
mfg

[dynai]

Hi luki, wenn du keine Spannungsüberwachung machst kannst du auf alle kondensatoren verzichten, ansonsten nur C3

Chris

P.s. hat das mit dem Schema für den bmp 085 hin gehaut? Hoff es war verständlich.

[Bran]

Mal was ganz anderes:
Achsabstand, quer über die Mitte gemessen oder zwischen zwei benachbarten Motoren? Finde da grade nichts drüber und bin am Vergleichen verschiedener Antriebe/Akkus etc.

[yacco]

Denke, das bezieht sich auf gegenüberliegende Motoren, also doppelter Abstand zur Mitte.

[Crizz]

Die Angaben beziehen sich eigentlich immer auf das Maß über zwei Ausleger gemessen. Dadurch haben Quads wie der Gaui 330XS auch ihre Bezeichnung : Die Diagonal über 2 Ausleger beträgt 330 mm. Sonst wäre in dem Fall der Abstand der Rotorachsen 200 mm.

[rex2010]

Hallo,
ich habe mal eine Frage zur Spannungsüberwachung ich möchte da einen Magnetischer Summer anschließen welche Spannung muss dieser denn haben den gibt es als 1,5V , 3V, 5V.
Angeschlossen habe ich alles wie im Beitrag #3409 von steffenk mit einer LED funktioniert es auch nur lässt sich die Spannung mit einem Digitalmessgerät nicht messen weill die Impulse zu kurz sind.

Danke für die Hilfe

[yacco]

rex, du kannst den Summer nicht direkt an das Board anschliessen, der muß über eine Transistorschaltung angesteuert werden, da die Pins des ATMega nur bis 20mA belastet werden dürfen. Nimm am besten einen mit 5V.

Alternativ gibt es solche "Lipo Buzzer/Lipo Alarm/Lipo Checker" schon für ein paar Euro fertig auf ebay, die klemmt man einfach an den Balancerport.

[rex2010]

rex, du kannst den Summer nicht direkt an das Board anschliessen, der muß über eine Transistorschaltung angesteuert werden, da die Pins des ATMega nur bis 20mA belastet werden dürfen. Nimm am besten einen mit 5V.

Alternativ gibt es solche "Lipo Buzzer/Lipo Alarm/Lipo Checker" schon für ein paar Euro fertig auf ebay, die klemmt man einfach an den Balancerport.

wie sieht den solch eine Transistorschaltung aus?

ich dachte an solch einen Summer

http://www.conrad.de/ce/de/product/7102 ... Detail=005

[Jingej]

Bin grad mal wieder am neubasteln und da das Ganze schon einen recht coolen Frame bekommt solls auch noch coole Beinchen haben, also mal ne frage - könnten die Beinchen gefallen? Für den Rest lass ich mir auch noch was einfallen (Antennen wie Fühler vorn raus, FPV-Antenne wie ein Stachel hinten unten raus... soll halt nich nur fliegen, sondern auch n bissel nach was aussehn, die meisten Tri, Quads, Hex..... sehn ja immer so... naja, irgendwie,... halt einfach nich so toll aus - besonders die Landegestelle sind ja immer supereinfallslos - ich weiß, fliegen solls, aber ich steh halt auch auf "eyecandy"

Gruß,
Jin'

[r0sewhite]

Jep, die Beinchen sind's

Sehe ich da eine selbst geätzte Platine? Machst Du das mit Direkt-Toner oder mit Belichtung? Ich hab mich nun über eine Woche an der Direkt-Toner-Methode probiert, bin aber jedes Mal gescheitert.

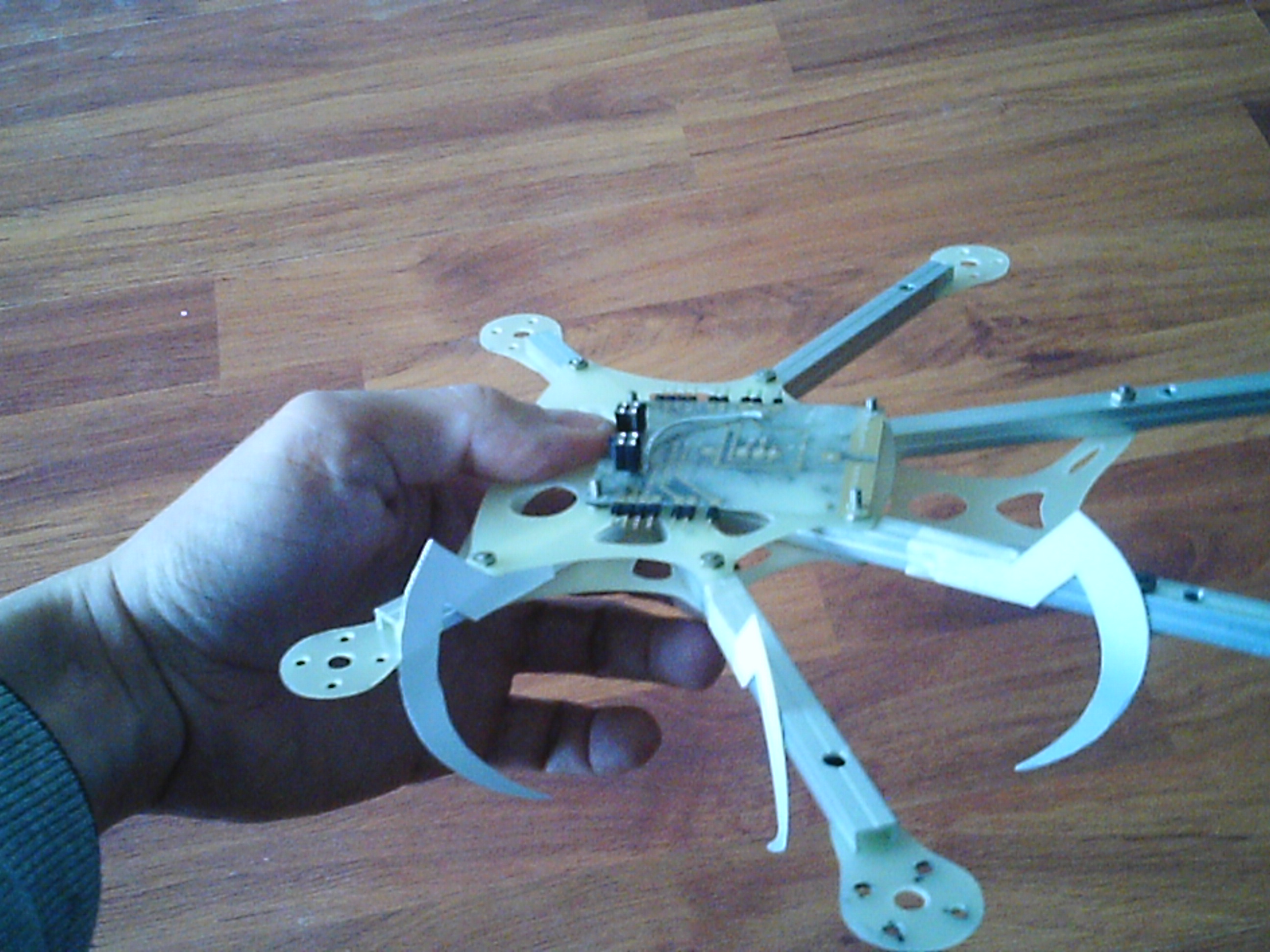

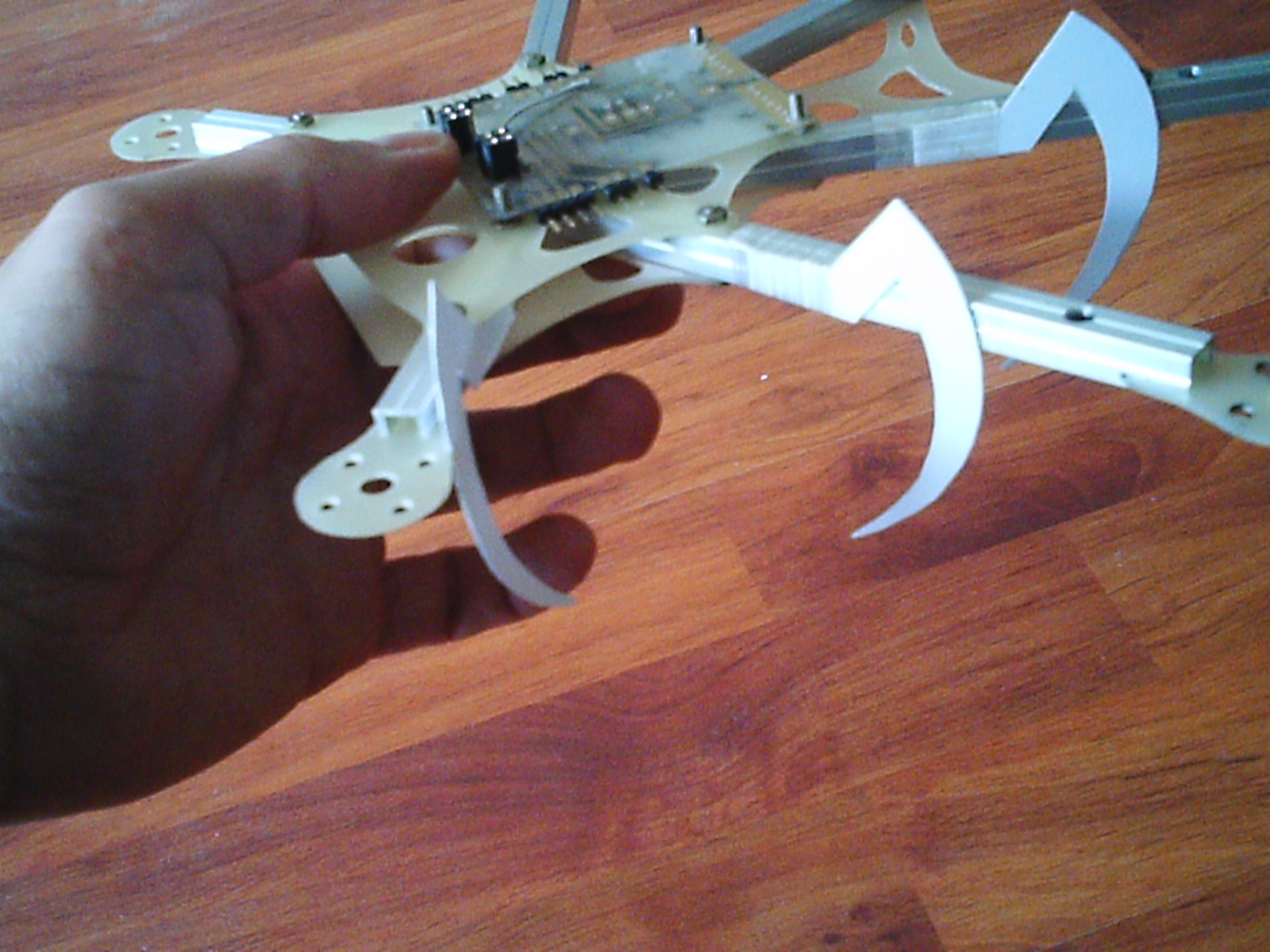

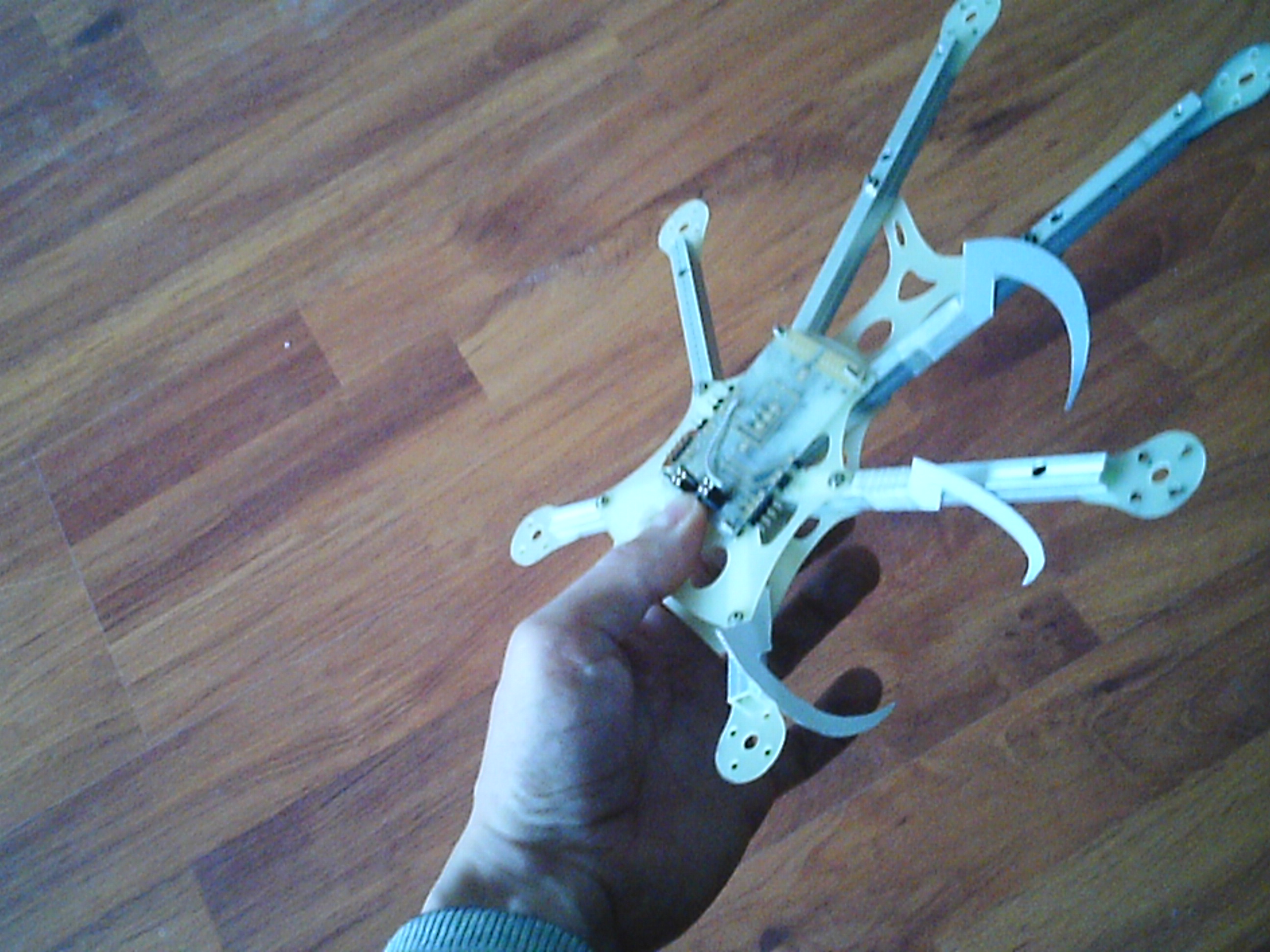

Das sind übrigens meine Beinchen:
