Um meinen alten Sender (den Komfort mag ich nicht missen) weiterhin nutzen zu können und meine Flächen usw noch mit 35Mhz betreiben zu können, habe ich mich (nach längeren inneren Kämpfen ob überhaupt ... ) für das Jeti-Duplex 2G4 entschieden.
Also - flugs mal bei den http://www.Buschflieger.de vorgesprochen und bestellt: (die Buschflieger haben das Jeti-Duplex zZt noch nicht vorrätig, können das aber flott bestellen - Jeti führen sie ja prinzipiell)
1 St Jeti Duplex TU (universal Sende-Modul - ist ja nur ne Platine)
1 St Jeti Box
2 St Jeti Duplex R6 Empänger (erst mal nur für "die kleinen": RoXXter 11 und Lipoly V2
Des weiteren Kleinzeugs hier und da:
1 Schaltgesicherten Schalten 2xUm (man muss den hebel zum Schalten hochziehen - schützt vor Fehlbedienung
)1 Buchse 3,5mm Stereo
1 (Winkel-) Stecker 3,5mm Stereo
Ich werde die Duplex-Fähigkeiten des Systems vorerst nicht nutzen, habe ja ein Logger und deshalb die Box nur vorrübergehend am Sender anschliessen - runde Löcher bohren sich einfacher
Der Einbau im Sender ist relativ einfach:
Akku aubziehen, ausbauen - linke Kante am besten mit nem Bleistift im Gehäuse markieren (die Platine passt wegen nem Jumper nicht unter den Batteriekasten
)- HF-Modul ausbauen
- mit nem kleinen Torx die Platine auf der das HF-Modul, der Akkuanschluss und die (Universal-DIN-)Ladebuchse sitzt, ausbauen. dabei müssen 2 Kabel abgelötete werden:
- rot vom Stecker HF-Modul zur Antenne
- grau "Schirmung" Messingblech/hintere Abdeckung des Displays zum Verbindungstecker zur "Computer-Platine"
- Steckverbindung dieser Platine zur "Computer-Platine" abziehen - einbaurichtung merken, der Stecker ist nicht verpolgeschützt!
Dann habe ich mich entschlossen, für die Antenne, den Schalter 2G4 <-> 35Mhz und die Buchse 3 neue Löcher 6,5mm zu bohren.
Zum einen habe ich keine 3 Einbauplätze nebeneinander frei gehabt, zum anderen muss ich mich nicht an geänderte Schalterpositionen gewöhnen, das 2G3-Zeugs wird ja im Flug normal eher nicht verwendet.
Einbauplatz auf der anderen Seite vom On/Off-Schalter.

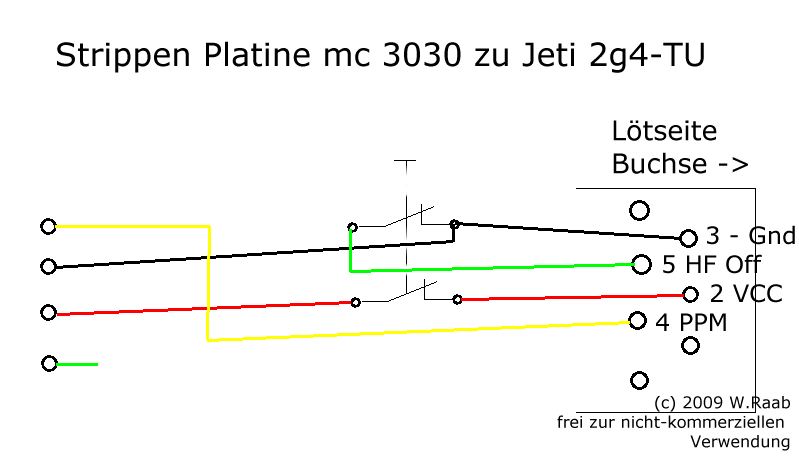

Die Kabel zurm TU-Modul habe ich von den Lötpunkten der DIN-Buchse abgenommen und wie folgt verdrahtselt: (Lötpunkte ausgemessen, die Belegung des MPX-Steckers gibts hier und da im Netzt
)- Schaltplan.jpg (34.9 KiB) 6683 mal betrachtet

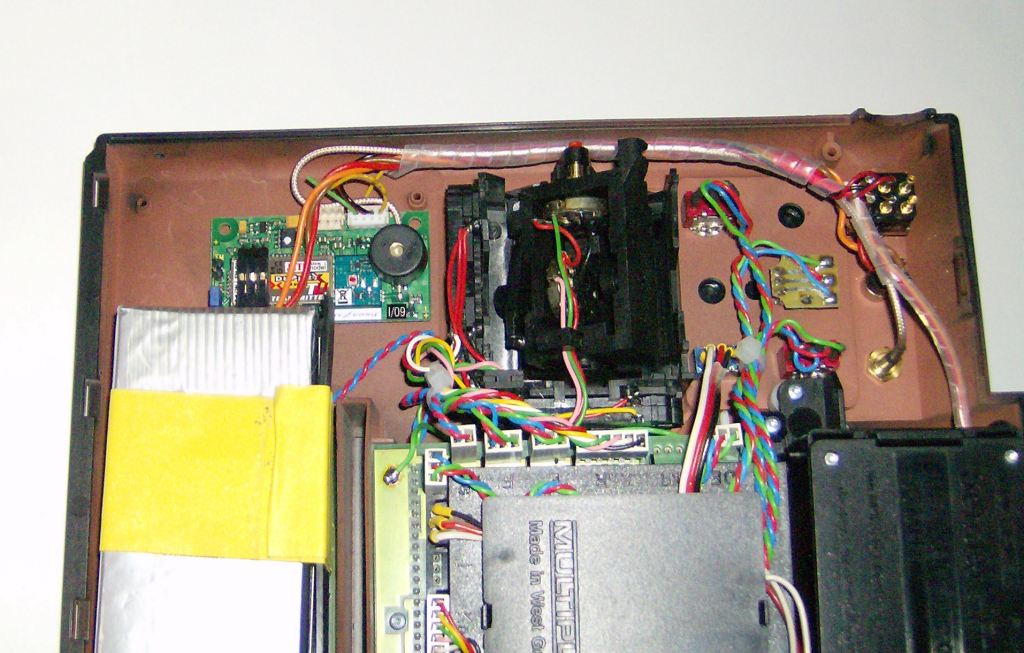

Dann wieder alles zusammengeschraubt, "Kabelbaum" mit kleinem Spiralband zusammengefasst, die TU mit Spiegelband in den Sender geklebt:
- einbau2.JPG (113.63 KiB) 5536 mal betrachtet
HF-Kabel anlöten nicht vergessen..
Nun kann man schon mal testen, ob die Umschaltung geht:
Wenn das HF-Modul (35Mhz) wieder eingesteckt ist, geht das in einer Schalterstellung - dann ist die LED von der Funke "Grün". In der anderen Schalterstellung wird das 35Mhz-HF-Modul (über Pin 5 auf Masse) wie im Sim-Betrieb ausgeschaltet - LED an der Funke leuchtet "Rot"
Dann kann man den Stecker zum TU-Modul einstöpseln und testen bzw den ersten RX binden - dazu braucht man die Box nicht - nur den Plug in den RX.
Am rumpiepsen hört man dann (hoffentlich) schon das es geht.

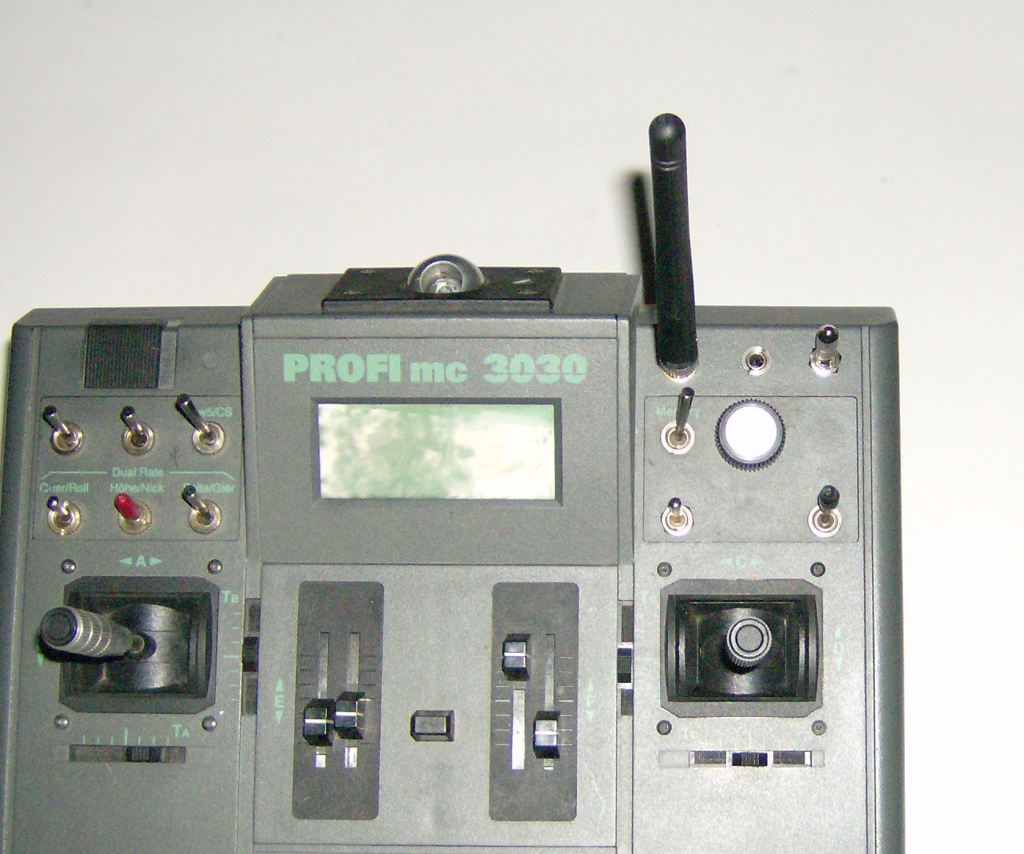

Von aussen sieht das dann alles so aus:
- aussen.JPG (102.39 KiB) 5519 mal betrachtet

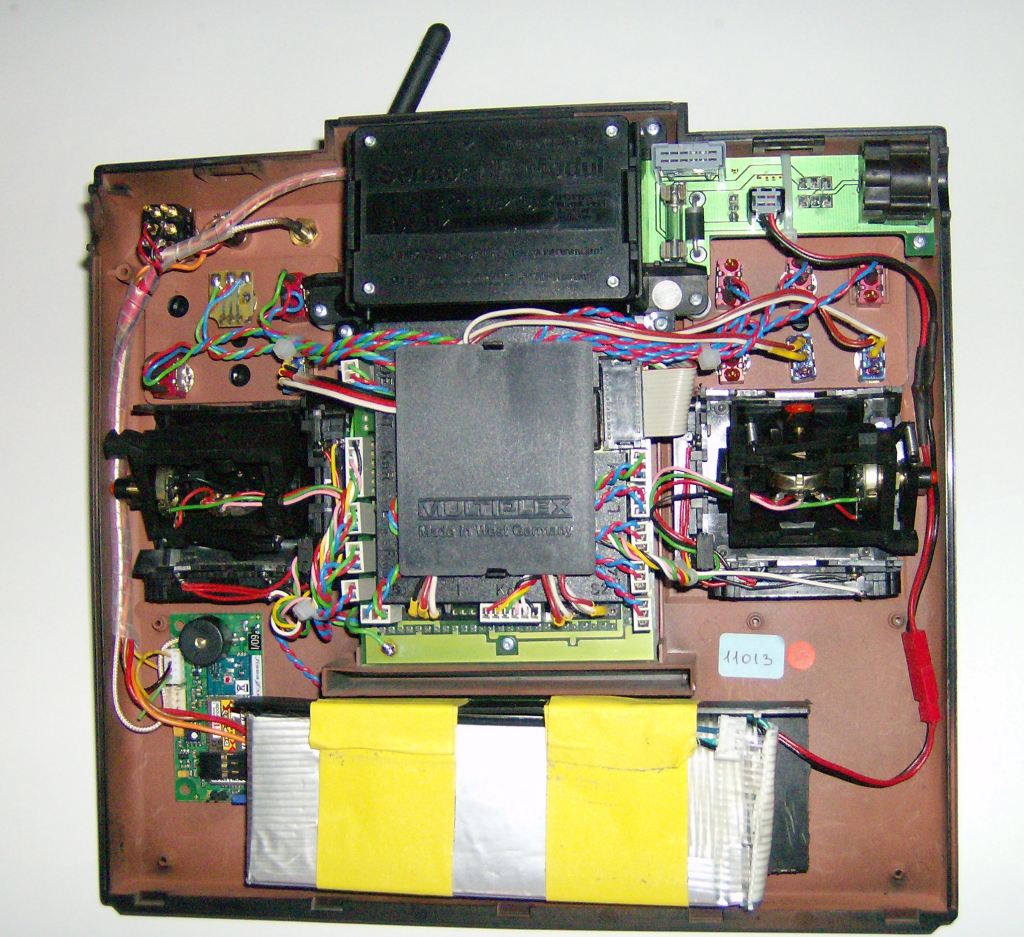

- einbau1.JPG (171.32 KiB) 5535 mal betrachtet
Bild mit Jeti-Box kommt, wenn ich eine Halterung (ALU-Blech-Streifen zwischen Funke und Pult, Klett zur Box) fertig habe - so Bedarf besteht. Für den Reichweitentest sollte man sie jedenfalls mitnehmen (oder
sich nen Klinkenstecker mit der passenden Brücke basteln)(man kann das TU-Modul ja so einstellen, dass es piept wenn die 4,6V unterschritten werden und dann die Box wieder zu Hause vergessen)
Demnächst dann auch mal einen RX in nen Heli einbauen .... werde berichten
Grüsse WOlfgang
