hallo zusammen,
wie muss ich den kabel zusammen löten damit nichts kaputt geht? hab mir diese anleitung rausgesucht. http://www.offroad-cult.org/Special/har ... ekabel.htmaber ich hab einen 4 poligen kabel und nicht wie im bild einen 3 poligen kabel. wie muss ich den kabel zusammenlöten wenn ich einen 4 poligen kabel habe?
wie muss ich den kabel zusammen löten damit nichts kaputt geht? hab mir diese anleitung rausgesucht. http://www.offroad-cult.org/Special/har ... ekabel.htmaber ich hab einen 4 poligen kabel und nicht wie im bild einen 3 poligen kabel. wie muss ich den kabel zusammenlöten wenn ich einen 4 poligen kabel habe?
#2 Re: Balancerkabel selbst löten
erstmal willkommen bei den verrückten Helifliegern!
Im Prinzip genau so, nur das du in der Mitte 2 Drähte hast.
Da das aber die Gefahr mit sich bringt, das man was vertauschen kann und man auch nicht mal eben mit einem "Lipochecker" dran kann würde ich dir empfehlen lieber einen Normalen Ballanceranschluss zu benutzen (mal ganz davon abgesehen das es absolut unüblich ist in einem Flugmodell einen Hardcase zu nutzen.)
ggf hilft dir das Bildchen hier etwas weiter http://user.uni-frankfurt.de/~satya/Bil ... agramm.jpg
Im Prinzip genau so, nur das du in der Mitte 2 Drähte hast.
Da das aber die Gefahr mit sich bringt, das man was vertauschen kann und man auch nicht mal eben mit einem "Lipochecker" dran kann würde ich dir empfehlen lieber einen Normalen Ballanceranschluss zu benutzen (mal ganz davon abgesehen das es absolut unüblich ist in einem Flugmodell einen Hardcase zu nutzen.)
ggf hilft dir das Bildchen hier etwas weiter http://user.uni-frankfurt.de/~satya/Bil ... agramm.jpg
#3 Re: Balancerkabel selbst löten
ja äm ich flieg keinen heli oder flieger. ich fahr savage. bin nur hier da mir auf anderen foren keine antwort gegeben wurde. praktisch gesehen müsste man eigentlich nur nach der anleitung gehen und die beiden kabel in der mitte zu einem zusammenlöten. anstatt einem eifach 2 oder? bei meinem kabel sind die farben: rot-weiß-weiß-schwarz, und bei der anleitung einfach rot-weiß-schwarz. einfach die beiden weißen zu einem stecker zusammenlöten und danach nach der anleitung vorgehen oder?
-
- Beiträge: 696
- Registriert: 23.07.2009 01:29:19
#4 Re: Balancerkabel selbst löten
Nee, das ist falsch. Du musst die rote Ader an den Pluspol der 1. Zelle Löten, die Weiße daneben lötest du an den Pluspol der 2. Zelle und die letzte weiße Ader kommt an den Minus Pol der 2. Zelle. Die schwarze Ader fällt dann weg. Hoffentlich versteht dein Lader das automatisch. Wenn du einen Lader hast der für jede Zellenzahl einen eigenen Anschluss hat dann wird der das nicht machen weil der Lader eine weitere Zelle bzw. die Spannung der Zelle benötigt (ist ja ein Stecksystem für 3 Zellen)
#5 Re: Balancerkabel selbst löten
wie krieg ich die kardcase überhaupt auf? was passiert wenn der lader das nicht versteht?
-
- Beiträge: 696
- Registriert: 23.07.2009 01:29:19
#6 Re: Balancerkabel selbst löten
Hab gerade erst die Anleitung gelesen. Das Hardcase in der Anleitung hat extra eine Buchse für den Pluspol der 2. Zelle. Da brauchst du nur den passenden Stecker. Wie das Hardcase zu öffnen ist weiß ich nicht. Wurde ja schon geschrieben das diese Lipoart beim Fliegen nicht verwendet wird. Ich vermute mal das du Gewalt dazu brauchst aber das kannn gefährlich werden. Ich möchte davon abraten das Case zu öffnen. Manchmal geht richtig die Post ab wenn die Zellenhülle beschädigt wird. Lithium reagiert heftig mit Sauerstoff!!
-
- Beiträge: 696
- Registriert: 23.07.2009 01:29:19
#7 Re: Balancerkabel selbst löten
Ach ja, wenn der Lader das Pack nicht erkennt dann wird der auch nicht Laden. Wahrscheinlich piept der dan nur und macht halt nix. Welchen hast du denn?
#8 Re: Balancerkabel selbst löten
bei meinen lipos ist die buchse vorhanden. es ist eben nur die frage wie ich den 4 poligen kabel richtig zusammen löte, ohne das hardcase zu öffnen, und ohne dass was kaputt geht... lader: IMAX B6 AC Dual
#9 Re: Balancerkabel selbst löten
Sollte dann auch eine 4-Polige sein (mach mal Foto).harti95 hat geschrieben:bei meinen lipos ist die buchse vorhanden.
dann ist es ganz einfach: 2 Passende Stecker besorgen und 1:1 Verbinden.
#10 Re: Balancerkabel selbst löten

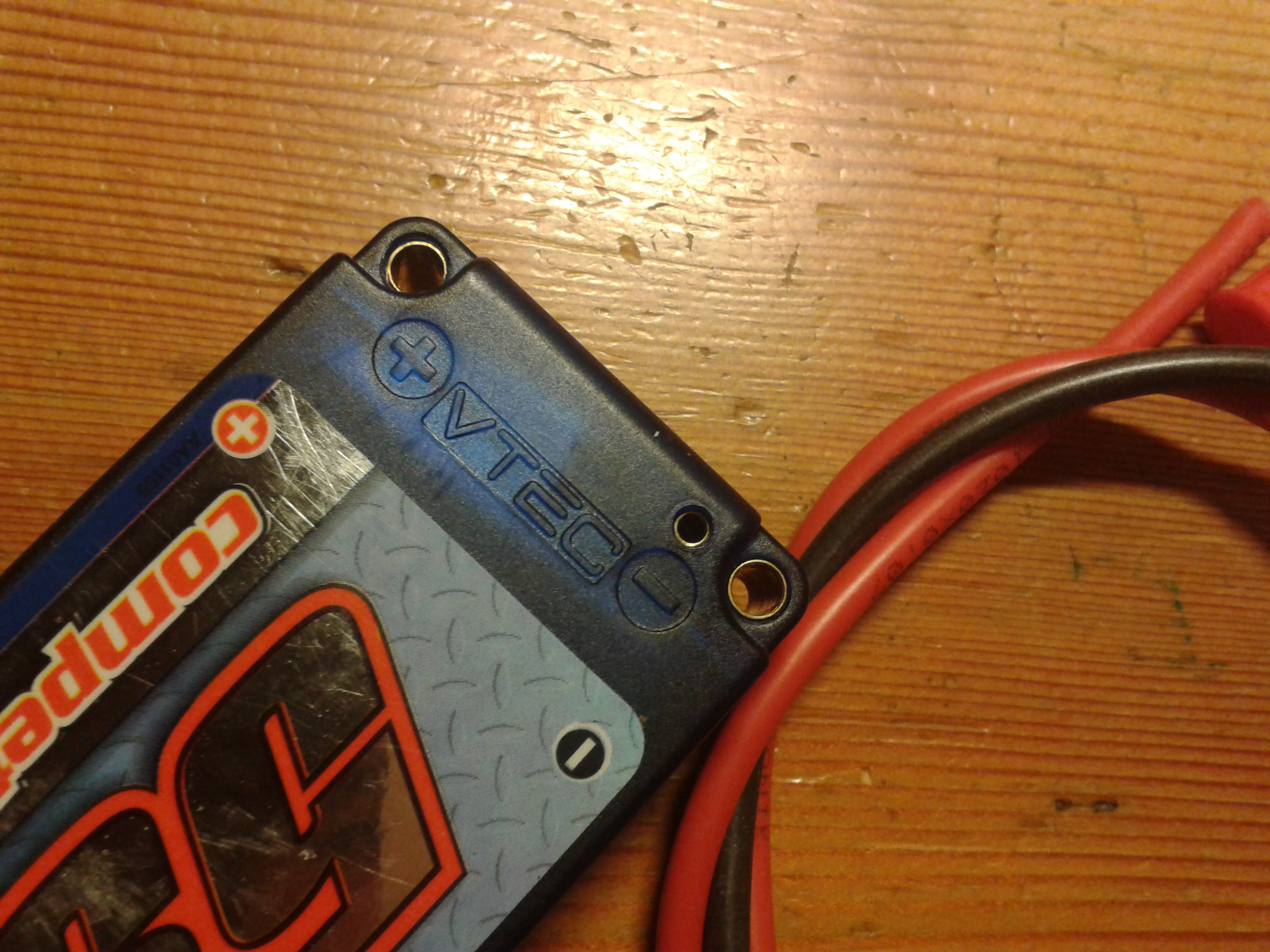

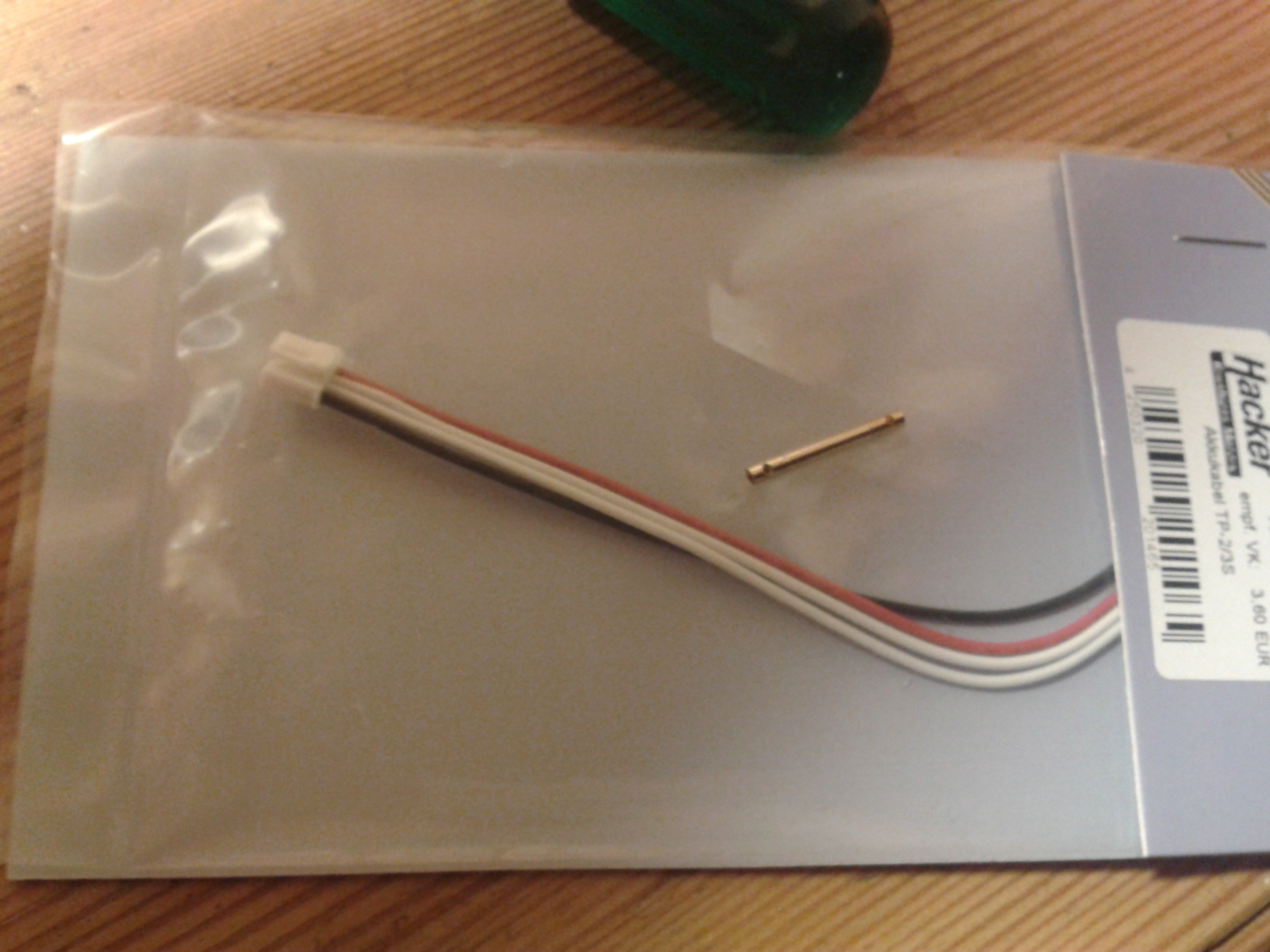

das ist alles was ich habe... kann ich damit was anfangen?
- Dateianhänge
-
- Balancer kabel
- 2011-05-21 23.09.07.jpg (979.03 KiB) 2042 mal betrachtet
-
- 2011-05-21 23.09.21.jpg (1.4 MiB) 2041 mal betrachtet
-
- 2011-05-21 23.08.41.jpg (1.38 MiB) 2041 mal betrachtet
-
- Beiträge: 696
- Registriert: 23.07.2009 01:29:19
#11 Re: Balancerkabel selbst löten
Passt der Anschluss überhaupt an das Ladegerät? Ich glaube nicht. Besorg dir doch einfach das Richtige Kabel. Dann muss rot auf Plus, Weiß mit dem Stecker in das kleine Loch und Schwarz an Minus. Ich glaube du kannst das Kabel nicht verwenden
#12 Re: Balancerkabel selbst löten
Also wenn man da was selber löten will, dann sollte man sich einen einzelnen 2mm Stecker besorgen und einen 3-poligen EHR Anschluß. Anderenfalls muß man den Stecker mechanisch bearbeiten, da er so nur auf eine 4-polige EHR-Stiftwanne paßt. Man müßte dann nämlich ( wie schon geschrieben ) eine der äußeren Leitungen entfernen und zusätzlich diesen Bereich des Steckers mit einem Cuttermesser entfernen.
Das Hardcase wird dafür nicht geöffnet, die Plus- und die Minus-Leitungen werden mit den entsprechenden Anschlüssen des Balancerports direkt verbunden, also an den Steckern die in den Akku gestöpselt werden.
Wer unerfahren ist sollte lieber die paar Cent ausgeben und nen Fertigadapter nehmen.
Das Hardcase wird dafür nicht geöffnet, die Plus- und die Minus-Leitungen werden mit den entsprechenden Anschlüssen des Balancerports direkt verbunden, also an den Steckern die in den Akku gestöpselt werden.
Wer unerfahren ist sollte lieber die paar Cent ausgeben und nen Fertigadapter nehmen.
_________________________________________________________________________________
"Leben ist das, was passiert, während du etwas ganz anderes planst" ... ( John Lennon )
! REVOLECTRIX-Distributor ! -> Ladeequipment / Akkus : -> HaDi-RC.de
Alle Projektberichte für den VTH-Verlag als PDF zum Download unter http://www.CrizzD.de !
"Leben ist das, was passiert, während du etwas ganz anderes planst" ... ( John Lennon )
! REVOLECTRIX-Distributor ! -> Ladeequipment / Akkus : -> HaDi-RC.de
Alle Projektberichte für den VTH-Verlag als PDF zum Download unter http://www.CrizzD.de !
#13 Re: Balancerkabel selbst löten
aber es wäre möglich wie Crizz beschrieben hat, einfach den stecker eine seite weg schneiden und eine leitung entfernen? 2mm golkontaktstecker hab ich (auf den bildern zu sehen)
woher krieg ich so einen kabel? bei meinem hovering in der nähe hab ichs nicht bekommen...
woher krieg ich so einen kabel? bei meinem hovering in der nähe hab ichs nicht bekommen...
#14 Re: Balancerkabel selbst löten
damit wird er nicht viel anfangen können, er hat ein BC6 und braucht JST-XH und dabei wäre es auch egal wenn es ein Kabel für 6s wäre, man muss dann nur alle Kabel bis auf das Schwarze und die beiden darüber entfernen. "beschneiden" muss man da nichts.Crizz hat geschrieben:EHR Anschluß
Passendes Kabel wäre z.B. das hier eBay Artikel: 220756885062
dann passt auch die Anleitung von Offroad-cult wieder, nur das "weiß" jetzt "blau" ist
#15 Re: Balancerkabel selbst löten
praktisch gesehen kann ich dann mit meinem balancer kabel nix anfangen oder?
