TBS Discovery - Erfahrungsthread

[Goblin]

Hi Leute,

ich habe mir vor kurzem und nach langer Überlegung einen TBS-Discovery bestellt.
Nun liegt das feine Teil hier und möchte zusammengebaut werden

Möchte hier mal einen Fred eröffnen, in dem wir Erfahrungen und Tips zum TBS-Discovery sammeln können.

Wenn gewünscht, kann ich auch den Aufbau hier dokumentieren

Bin natürlich für jede Art von Aufbau-Tips der hier im Forum vorhandenen Discovery-Piloten dankbar...

Helifliegergrüße,
Klaus

[Crizz]

Leider kann ich zu dem speziellen Copter nix beitragen, werde den Thread aber im Auge behalten - einfach aus Neugierde Wie wär´s enn für en Anfang shconmal mit ein paar Bildern der Komponenten und des Rahmens ? Wäre toll wenn du den BAufortschritt etwas dokumentieren und mit Bilder begleiten würdest, kann später auch für andere hilfreich du evtl. kaufentscheidend sein

[siperdist]

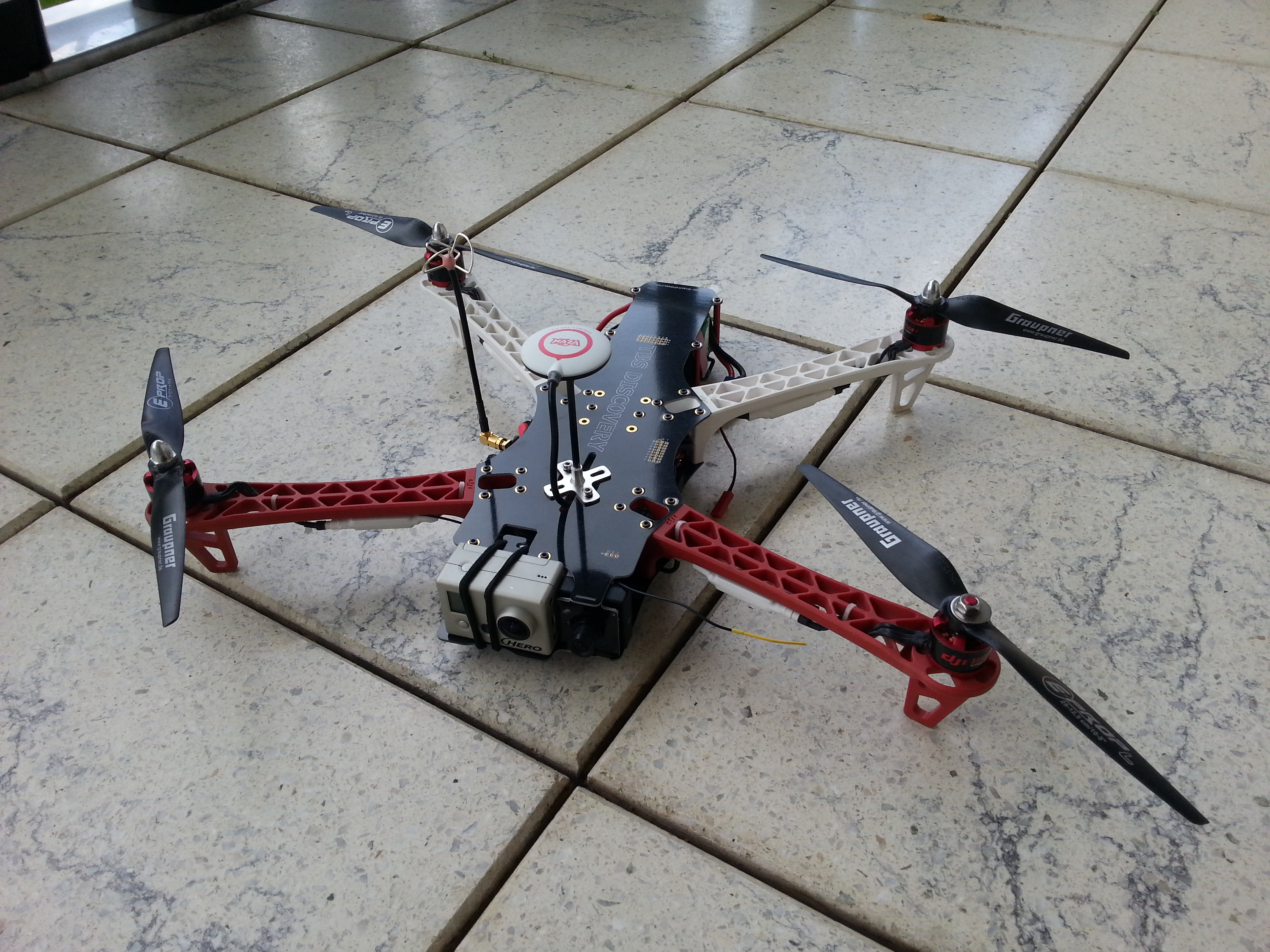

Ich fliege den Discovery jetzt seit gut 2 Monaten und muss sagen ich bin sehr zufrieden. Ich hatte ihn im Urlaub in Griechenland dabei, der perfekte Urlaubskopter, passt perfekt in einen Rucksack und ist Ruck-Zuck wieder einsatzbereit! Wie man auf dem Bild sehen kann, fliege ich ihn mit der DJI NAZA V1 und GPS. Nach ein bisschen feinjustierung fliegt er wie ein Brett. Für mich die perfekte Ergänzung zu meinem großen Hexakopter. Ich habe das original DJI Setup drauf (Motoren/Regler) und wollte eigentlich zeitnah auf ein 4S Setup wechseln, aber das spare ich mir, da ich wirklich zufrieden bin mit dem System!

Die Verarbeitung des Rahmens ist spitze, nur die beiliegenden Schrauben sind Schrott! Am besten gleich gegen original DJI tauschen. Zur Core kann ich nichts sagen, habe darauf verzichtet.

Mit einem ruhigen Händchen bekommt man auch echt geniale Bilder! Und natürlich keine Propeller oder Ausleger im Bild.

[Goblin]

So, nun hab ich das Paket mal geöffnet

Leider fehlt der TBS-Core noch, wird aber von Kopterworx nachgeliefert.
Es befindet sich keinerlei Beschreibung bei den Bauteilen...ich hoffe, die gibt´s im Web...

Lieferung gesamt:

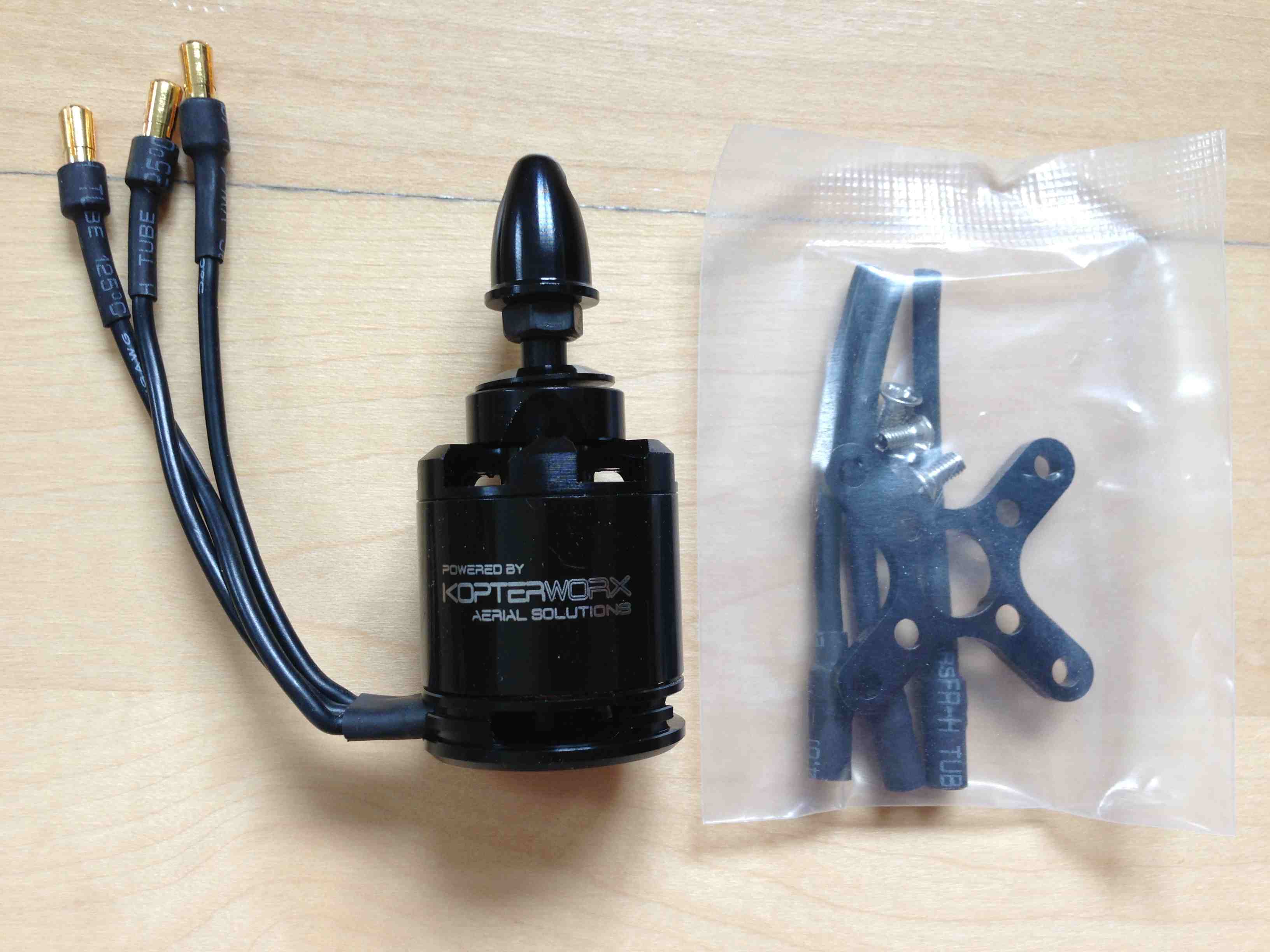

Die Kopterworx KW2 Motoren mit 900kV


Die TBS 69 FPV-Cam hab ich schonmal mitbestellt...FPV kommt aber erst später


Die Ausleger


Die DJI-Opto ESC´s mit Simon K Software

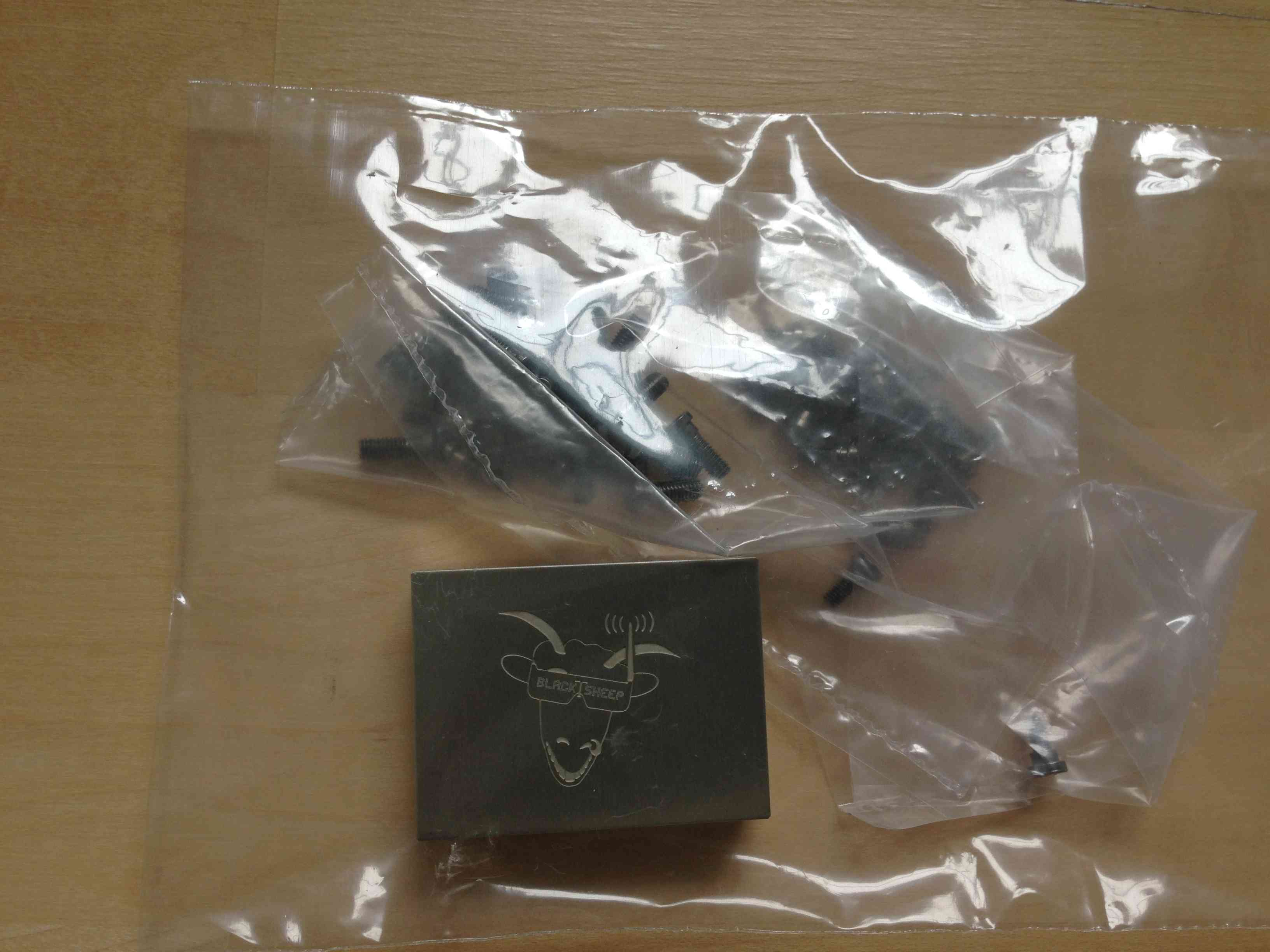

Zubehör und Abschirmung (Thin Shield) des TBS-Core

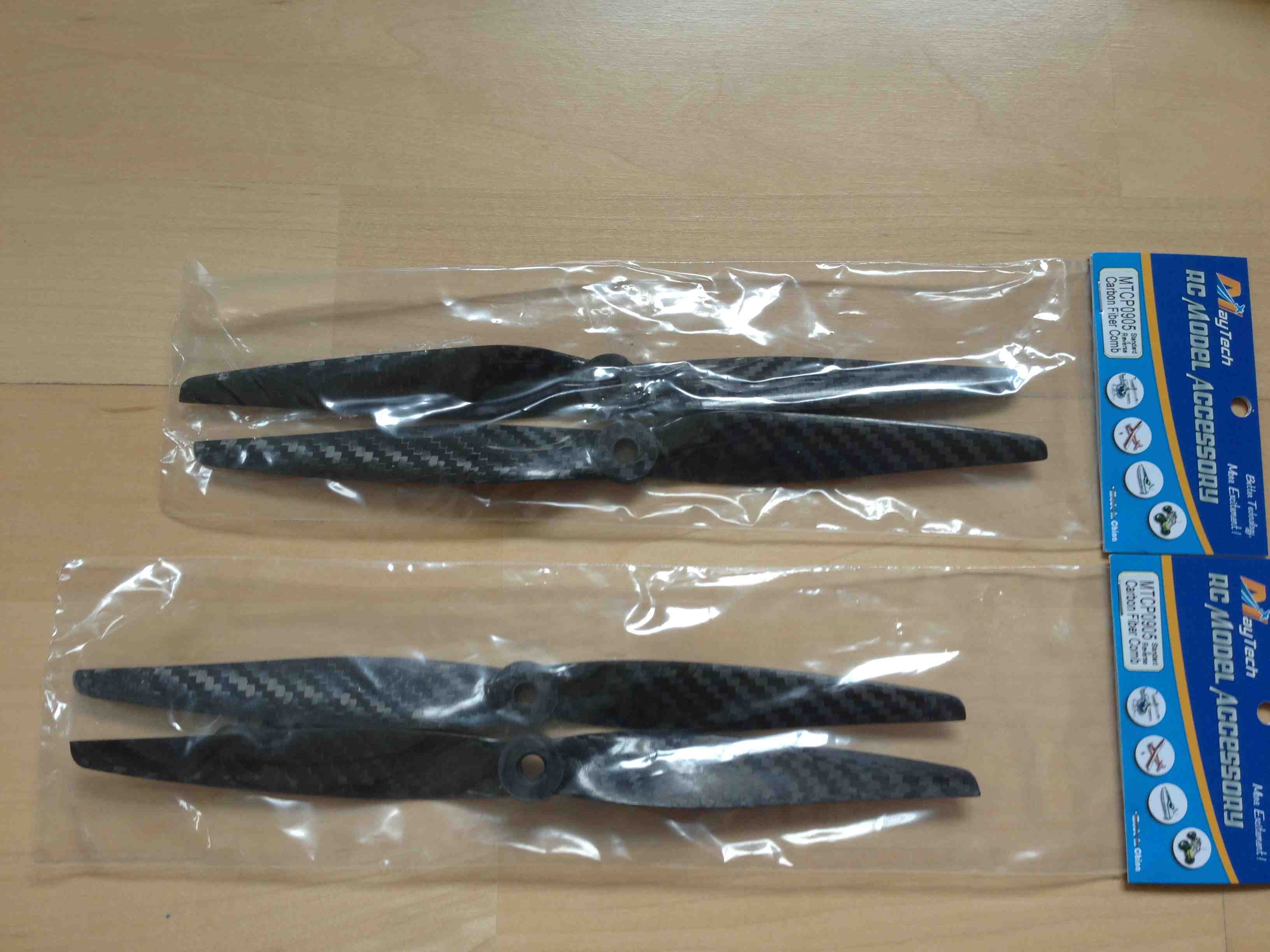

Die mitgelieferten Props - werde ich aber wahrscheinlich gegen Graupner E-Props ersetzen


Das sollte der TBS-Core sein...

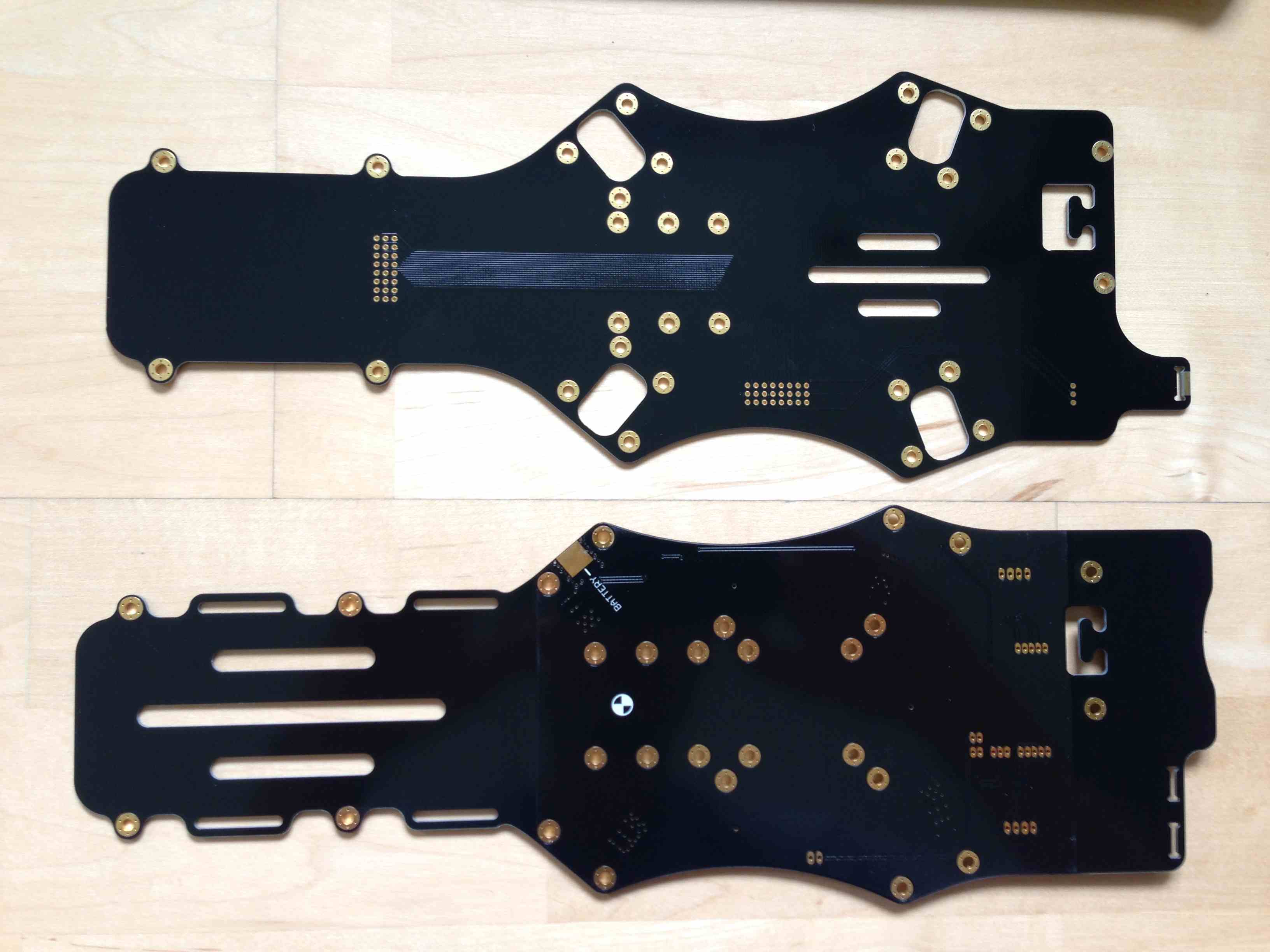

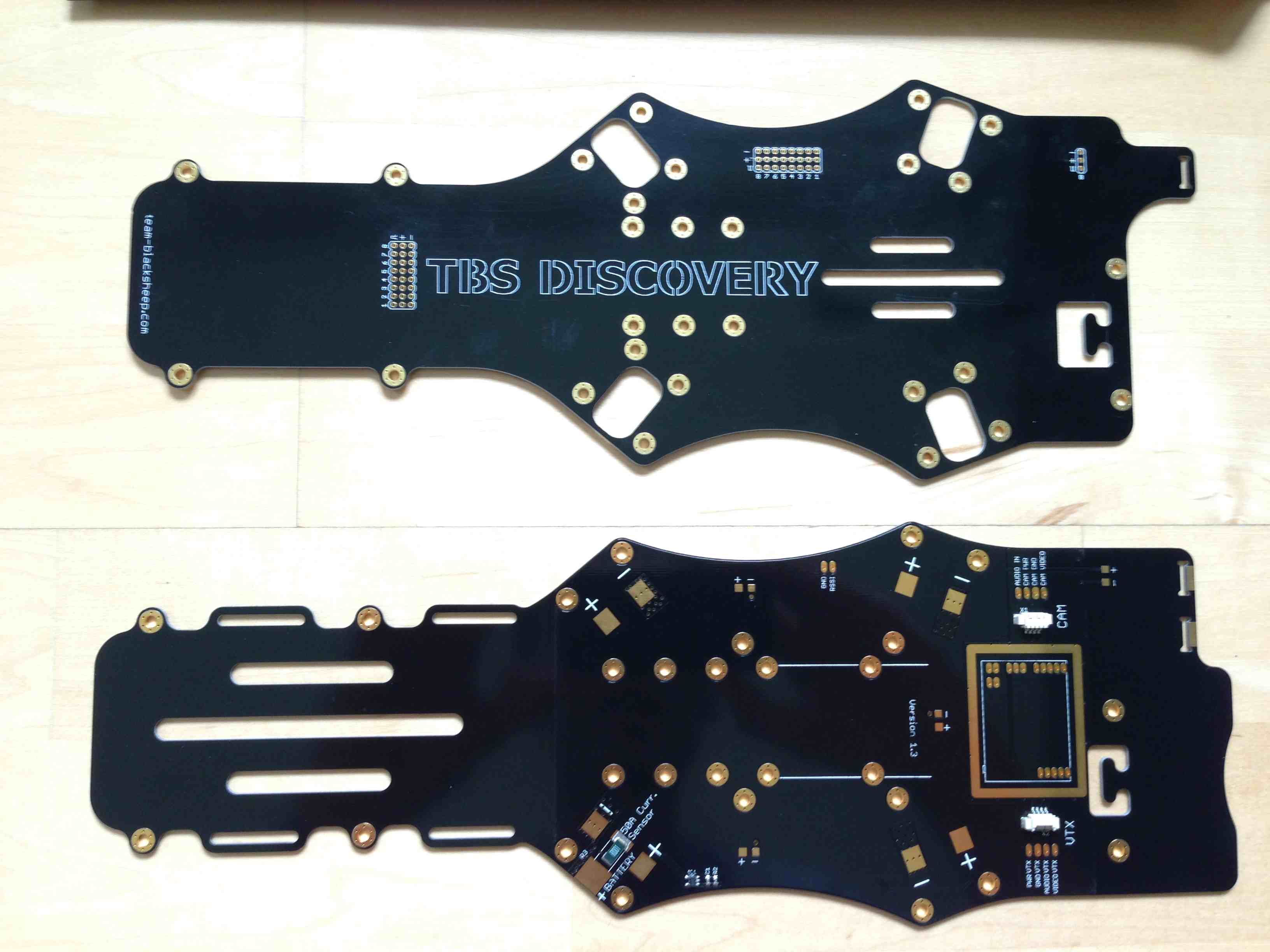

...und der TPS-Discovery-Rahmen



[Goblin]

...und hier die NAZA V2 mit GPS...

Auch keinerlei Anleitung dabei...zum Glück gibt´s Internet...

...das orange Päckchen




Inhalt des Komplettsets mit GPS


das "Gehirn"


[Goblin]

Update

Start:


ESC´s dran...hier mußte ich meinen 60W Lötkolben anschmeissen...

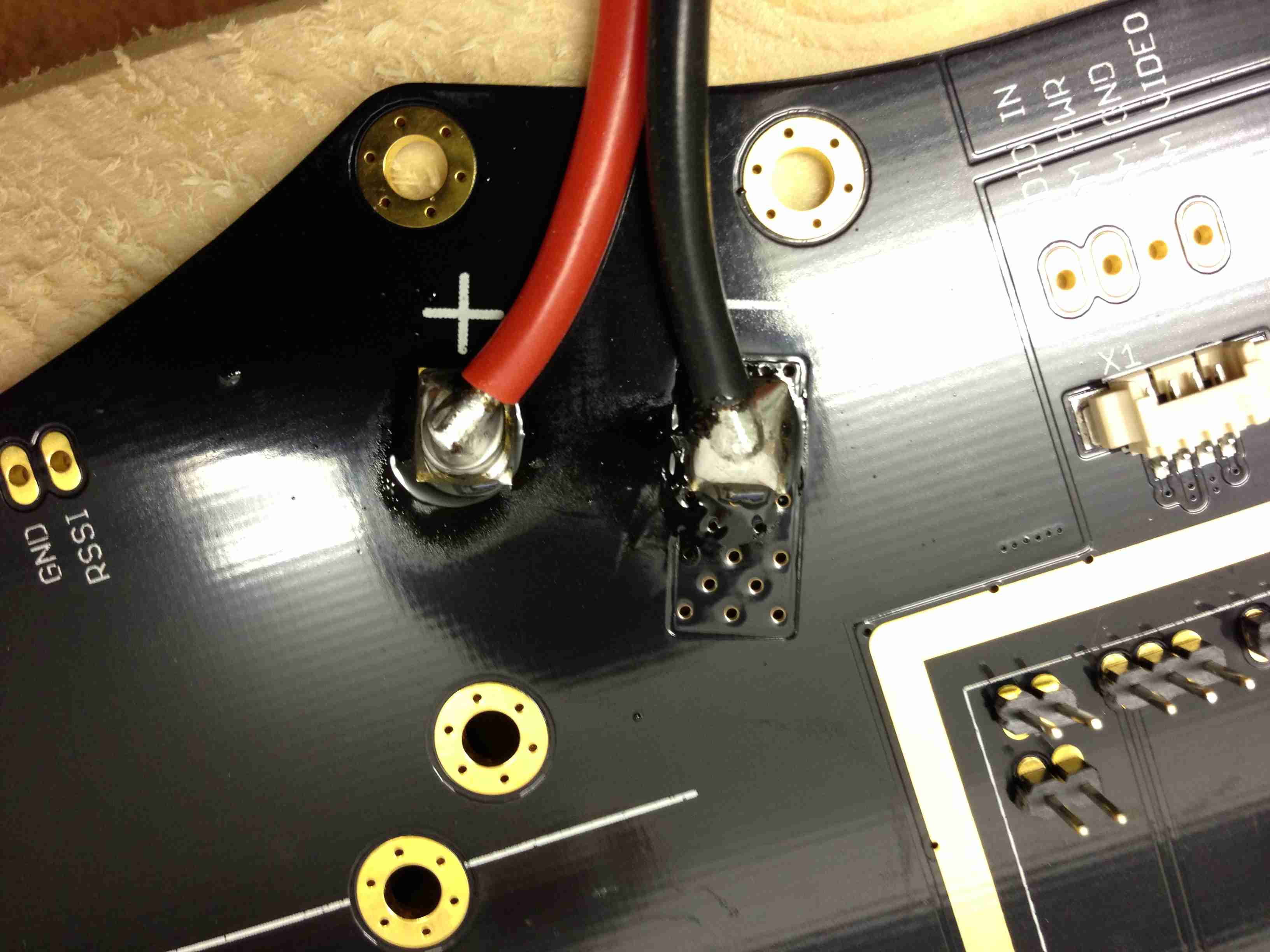

Wichtig - ESC´s Anschlußleitungen in V-Form anlöten, sonst gibt´s nachher Probleme mit der Montage der Motorausleger:

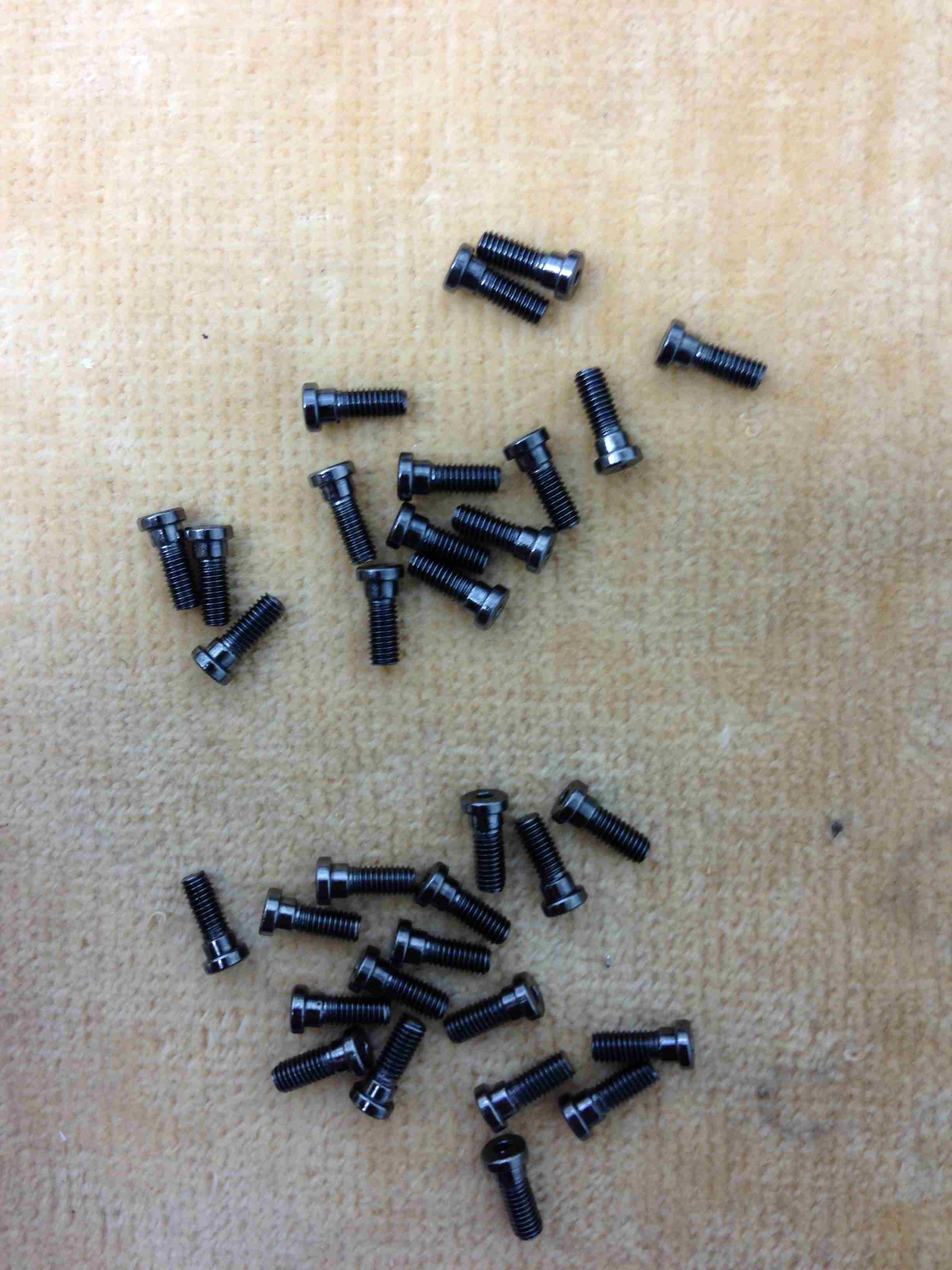

Die Schrauben sind genau abgezählt...nicht eine als Ersatz
Auch wäre es nicht schlecht, die Schrauben eine Inbus-Schlüsselnummer größer zu konfigurieren. Mit dem winzigen Inbus kann man kein ordentliches Anzugsmoment erzeugen und die Schraubenköpfe sind im Nu rundgedreht...
Ich weiß, nach fest kommt ab...aber normal festziehen sollte man schon können ohne die Schraube zu ruinieren...


Stand heute Abend


[Crizz]

hm.... den unsymetrischen mit 2 Propgröße trau ich ehrlich gesagt nicht übern weg. was aber daran liegen mag das ich die nicht als Schwebeplattform nutze sondern eher damit rumheize. Kann mir von der Logik nicht vorstellen das das mit großen Props an langen Auslegern und kurzen an kurzen Auslegern so toll klappen soll, aber wenn es für en Zweck paßt ist es ja okay.

[trailblazer]

Das hat der TBS doch gar nicht?! Die Ausleger und Props sind alle gleich, nur die Winkel und Abstände sind etwas geändert zu einer voll symmetrischen Anordnung.

Aber zum TBS: die Schrauben sind wirklich mist, haben viel zu wenig Eingriff für den Inbus und kniggeln schnell weg. Ansonsten finde ich den Rahmen genial, sowohl vom Aussehen als auch von der Funktion.

[Crizz]

axo, der hat nur zwei unterschiedliche PropSätze dabei - ich dachte der bekäme vorne und hinten unterschiedliche weil er oben ein Bild hatte wo er je ein Pärchen zeigte. Hatten wir ja letztens erst in einem anderen Thread, hab ich dann wohl dadurch drauf projeziert., Danke für den Hinweis, André !

[Goblin]

jo...die vier Ausleger sind gleich lang, nur die Winkel sind unterschiedlich um das Sichtfeld für die Kameras frei zu halten (keine Props sichtbar in den Aufnahmen )


[Goblin]

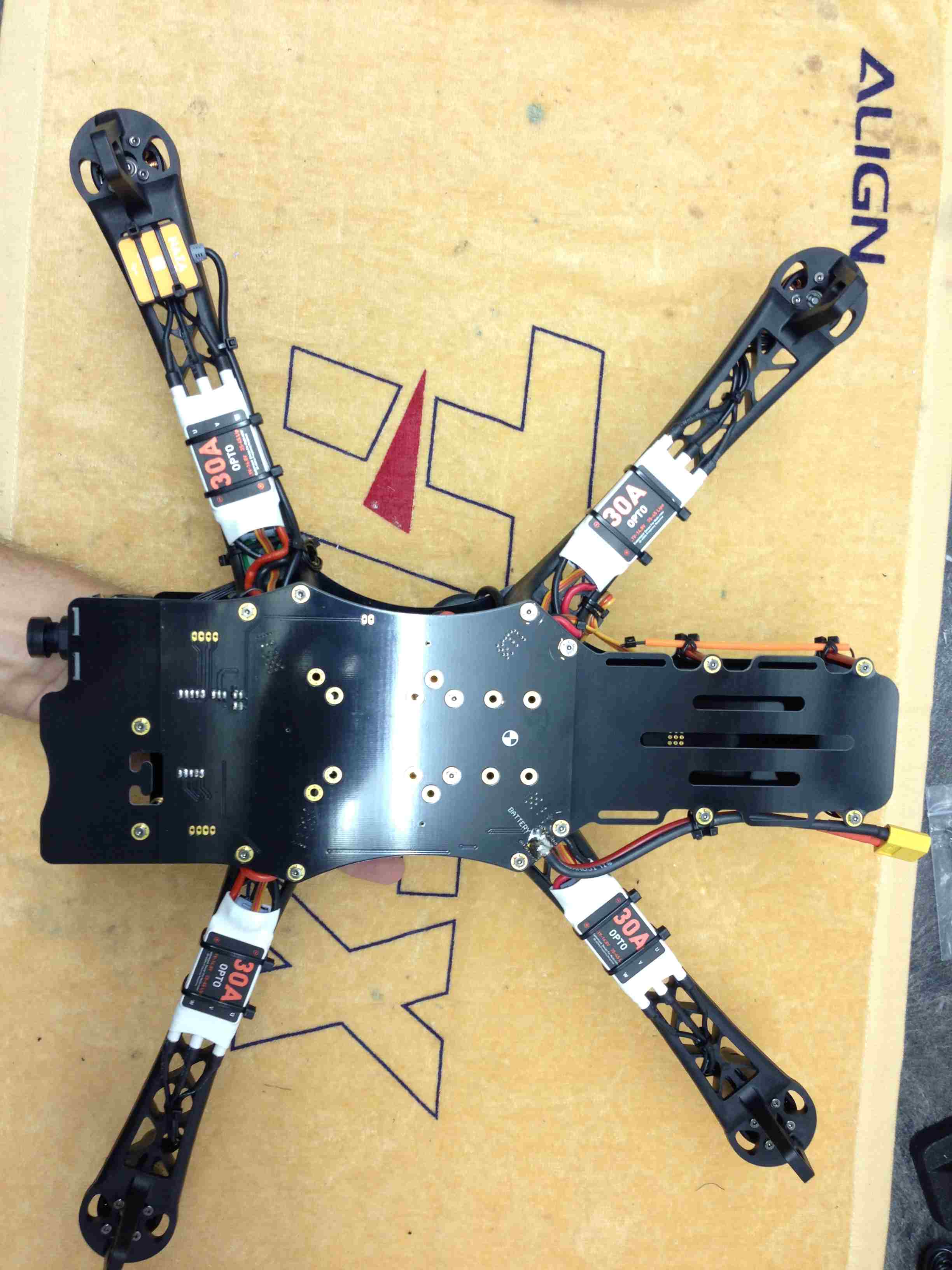

So...neuer Stand

Jetzt geht´s dann ans Programmieren. DIe Anbindung an den Graupner Empfänger über Summensignal ist mir auch noch nicht ganz klar - ich hoffe, das haut hin.
Ansonsten muß ich die Signale parallel aufschalten.

Wie ist das eigentlich bei einem Multikopter mit dem Gasregler (Mode 2)? Ich denke mal, die Nullstellung ist unten, oder? Bei meinen Helis ist die ja mittig.

Foto 1.JPG (148.19 KiB) 6412 mal betrachtet

Foto 2.JPG (121.25 KiB) 6410 mal betrachtet

[el-dentiste]

Hi
Sieht sehr aufgeräumt aus! Auch wenn ich persönlich diese weichen Plastikkarte nicht mag.

Du hast es korrekt erkannt. Gas aus ist Knüppel ganz unten.
Außer man Fliegt die neuen Ultra ESC mit "Rückwärtsgang" da ist es genau wie bei helis, Knüppel Mitte
Gruss Nico

[Goblin]

Hi Leute,

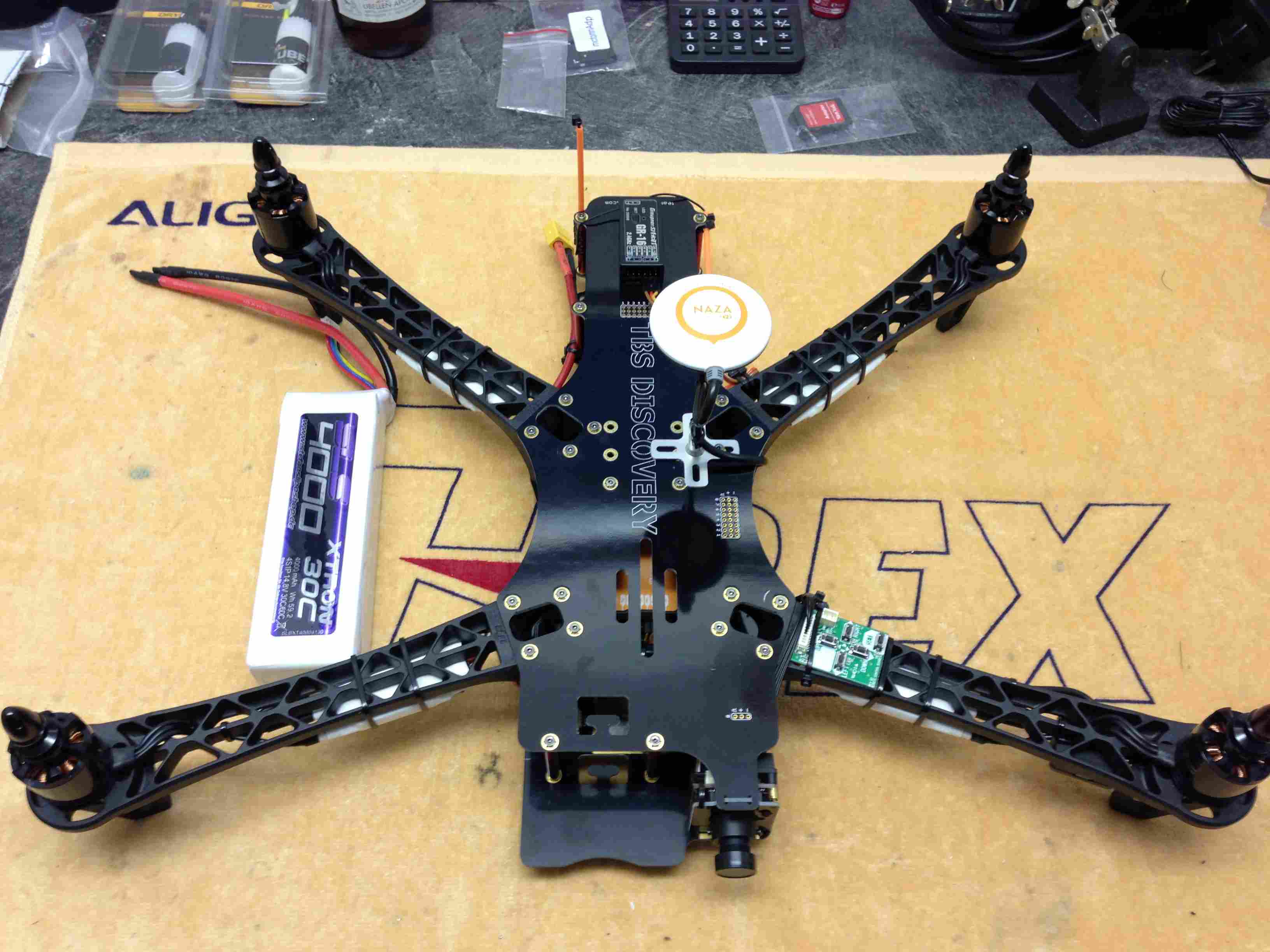

gestern hab ich meinen Discovery soweit fertiggestellt

Es fehlen allerdings noch die Komponenten für die FPV-Übertragung. Nur die TBS69 Cam hab ich schon mal eingebaut, um den Schwerpunkt nach "vorne" zu bekommen.
Die Sache mit dem Schwerpunkt ist überhaupt ein kleines Problem, wie ich bemerkt habe (wurde ja auch schon mehrfach berichtet)
Ich wollte eigentlich einen SLS 4000er mit 4S einsetzen, der wiegt aber 454gr... Zusätzlich ist es bei der NAZA V2 so, daß die Stecker für die PMU und die LED recht groß sind und ich deshalb den LiPo nicht ganz soweit einschieben kann...
Wie ist das mit dem Schwerpunkt...ist es sehr wichtig, den genauestens auszutarieren, oder kann die NAZA da viel ausgleichen? Eigentlich könnten die hinteren Rotoren ja mit etwas mehr Auftrieb einen nicht ganz mittig liegenden Schwerpunkt korrigieren...oder sehe ich das falsch?

Hier noch ein paar Bildchen:

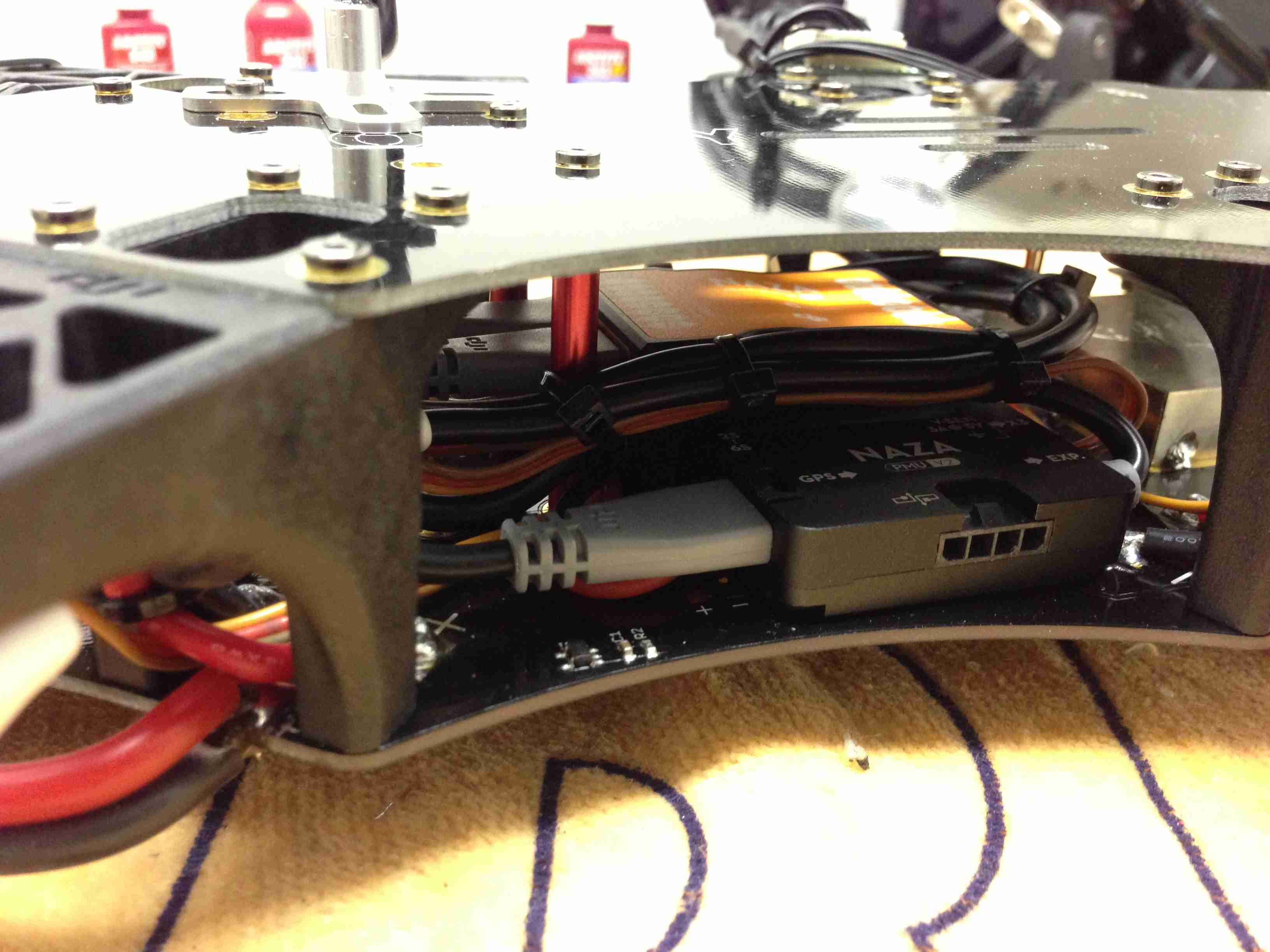

Hier sieht man die Stecker, die verhindern, daß ich den LiPo (noch) weiter einschieben kann:

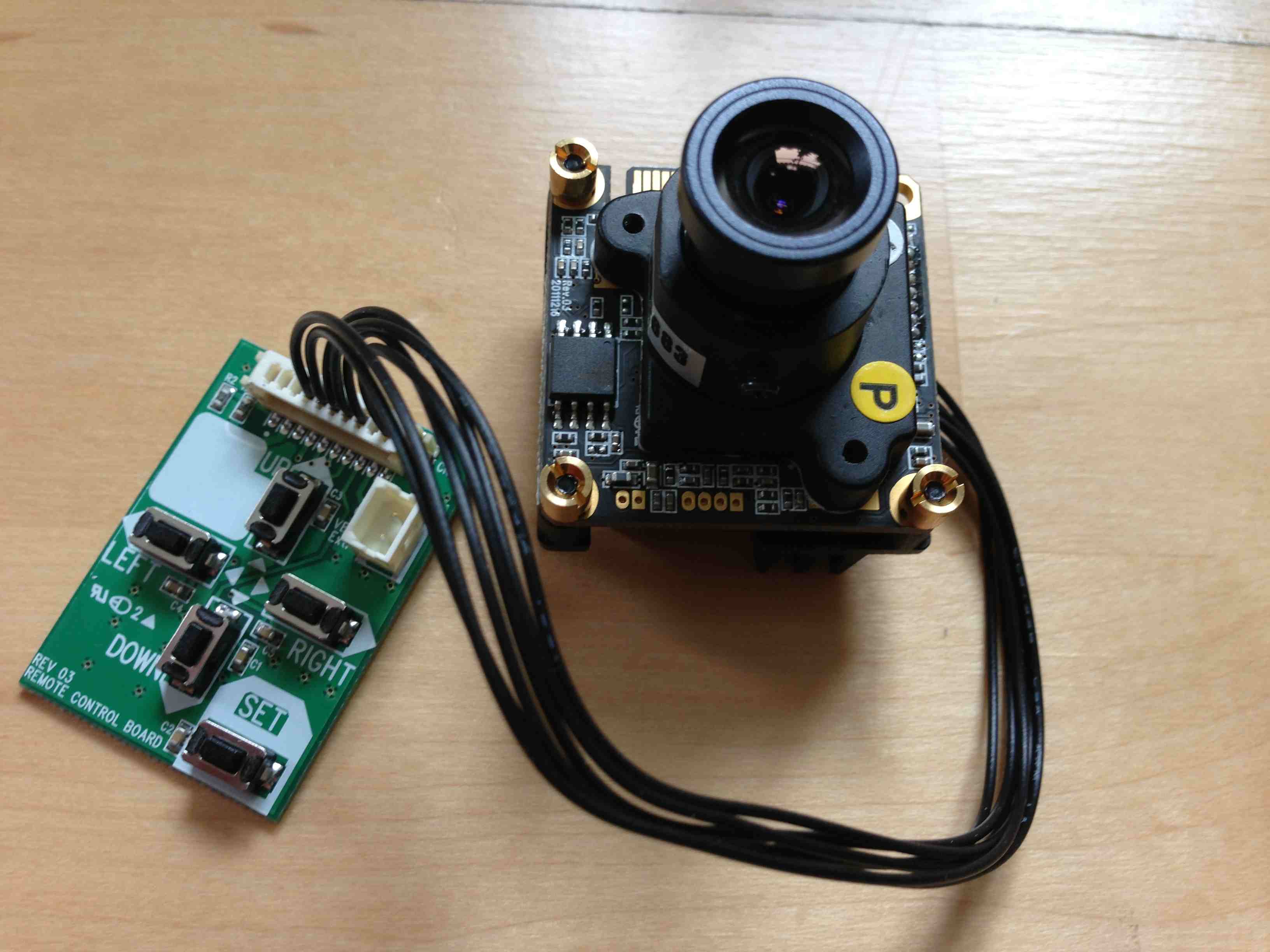

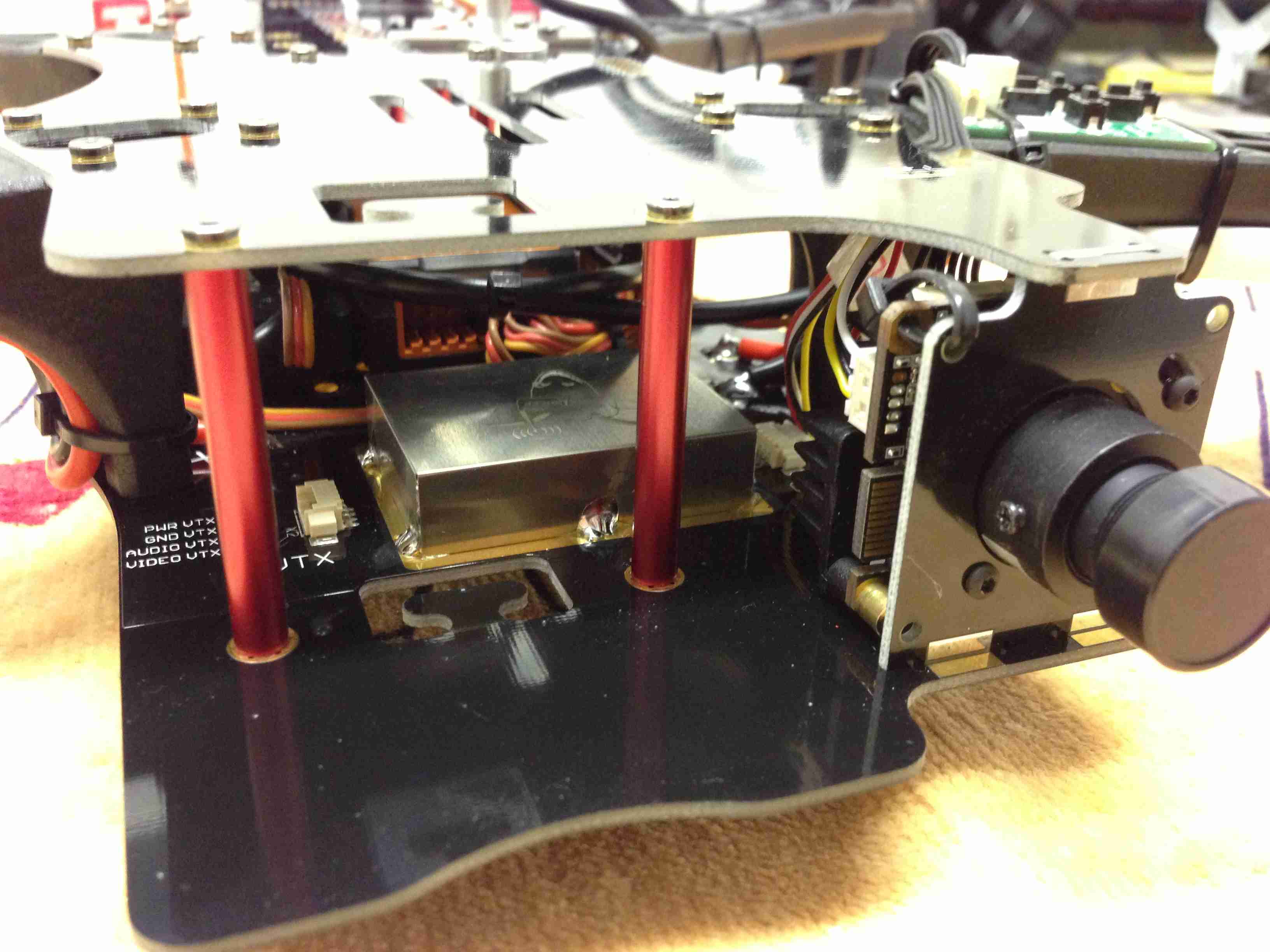

Die TBS 69 FPV-Cam:

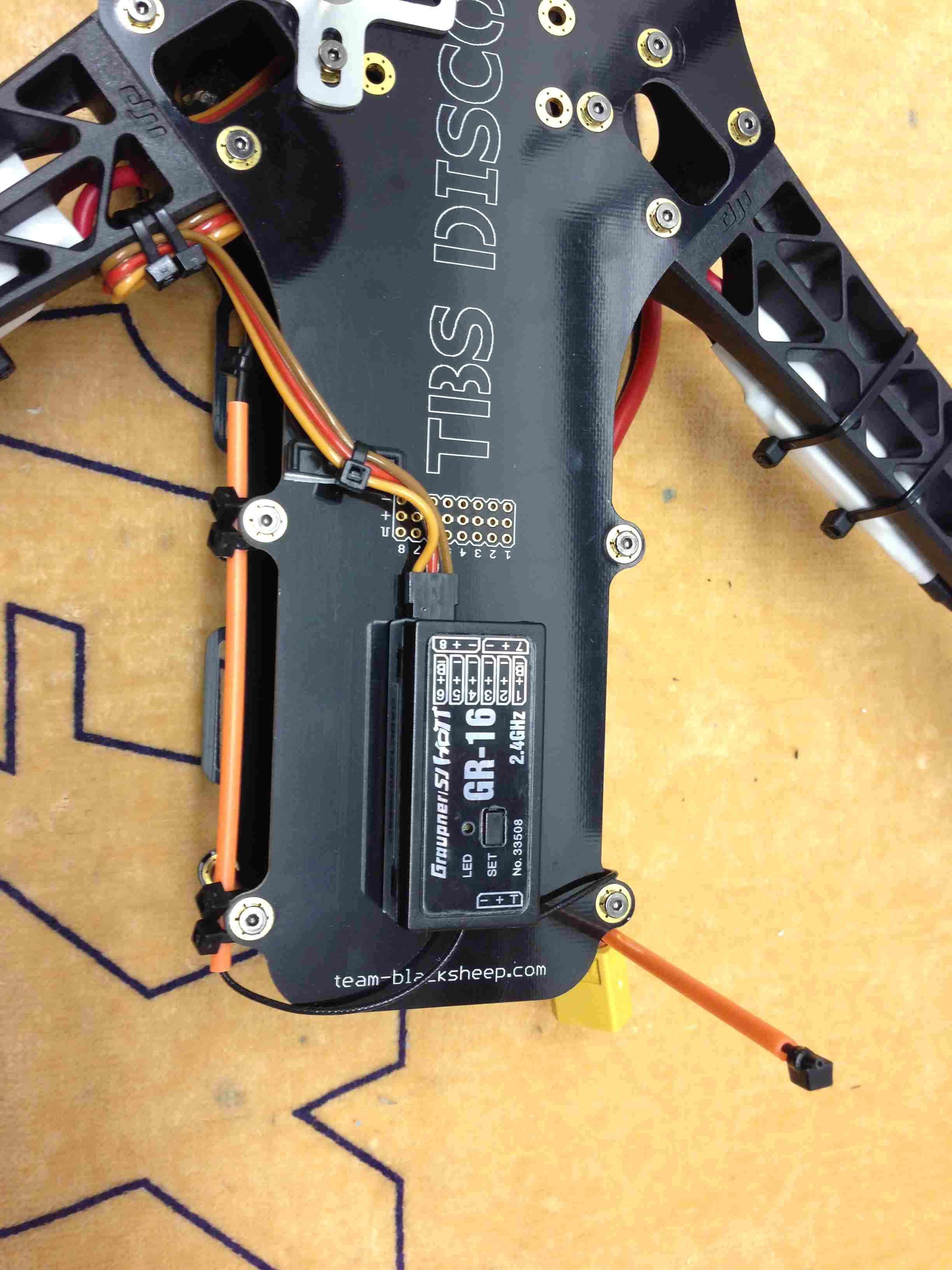

...und der Empfänger - über Summensignal an die NAZA gekoppelt:


[Goblin]

so...die ersten Tests...
http://www.youtube.com/watch?v=XfECZcqwr10

[hooch]

@Goblin
Ich bin auch kurz vor dem Aufbau und deine Bilder finde ich echt hilreich.
Nun, habe ich da eine Frage, Wenn man das Core nicht benutzt würde es Sinn machen das Naza weiter nach vorne zu platzieren wegen dem Schwerpunkt (Kabel die den Lipoeinschub stören)?
Danke!
