TRex 600 mal etwas anders...!

[Tanki]

Sodele hab mein 1. Konzept "leicht" verworfen und bin einen anderen Weg gegangen!
Konnte jetzt so alle Komponenten meines CF's Übernehmen und muß keine weiteren "Sonderteile" herstellen, dazu Spare ich noch genügen Gewicht da die Aufwändige Lagerbock/Servohalterungs Geschichte wegfällt!
Jetzt sitzt der Motor oben, und unten paßen 12S rein...

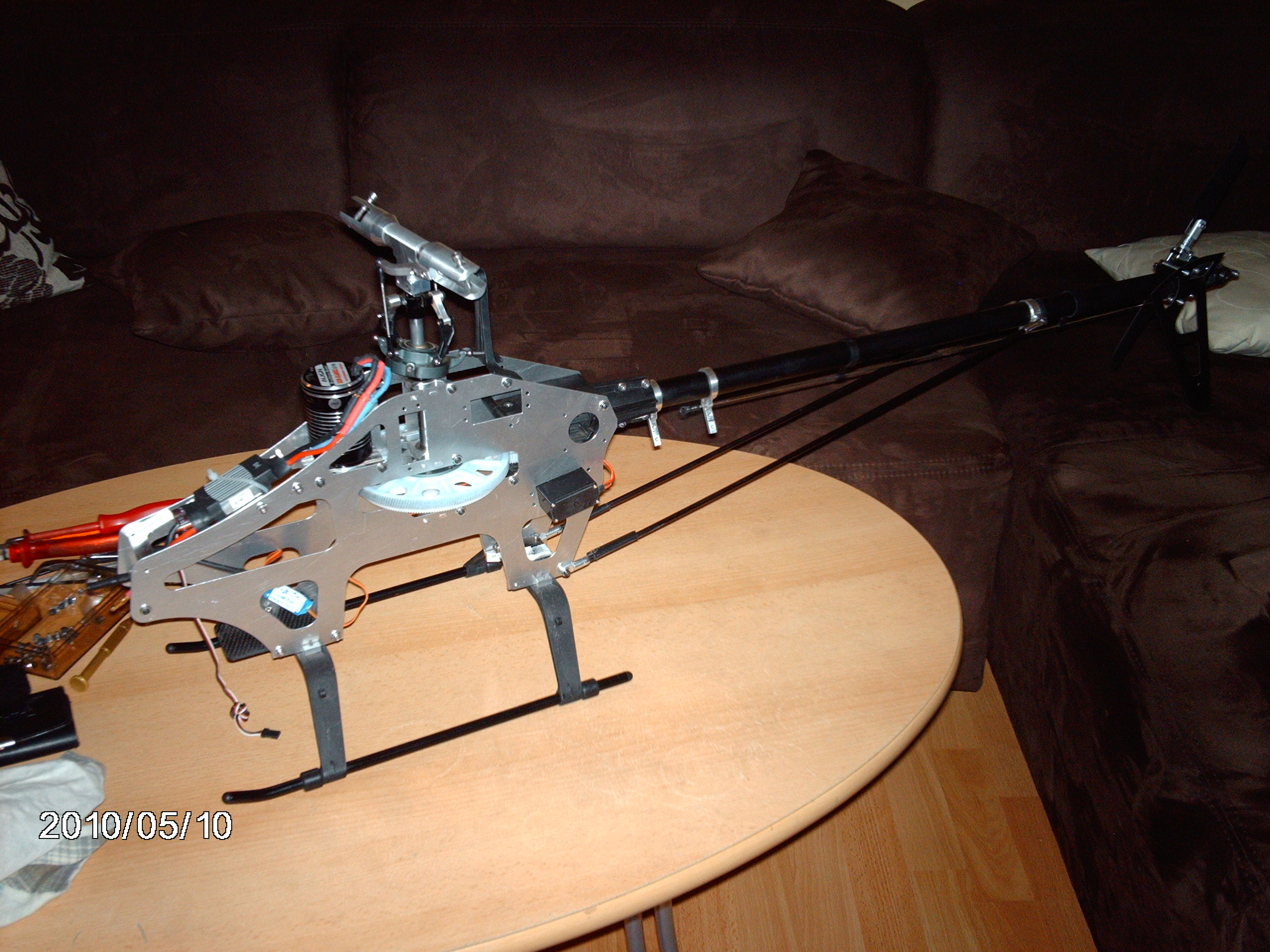

Hab auch schon den Ersten Dummi aus Alu gefräst (die ahnl. zum Suzi Hans sind rein zufällig)! Wenn die Entwicklung fertig ist wird's natürlich in CFK gefräst...


Grüße

[Daniel Gonzalez]

Hammer!!!!

[avalon]

Erst ein Logoverschnitt, jetzt ein Suzi Hans, die Gene von HK gehen eindeutig auf Dich über
Willst Du wirklich die schöne neue Maschine mit Kohlestaub einsauen

Hast Du das Chassis eigentlich etwas breiter gemacht, damit ein vernünftiger Motor reinpasst?
Es würde mich nicht wundern, wenn der Turnigy, den Du bald kaufst, ähnliche Abmaße wie ein Scorpion hat .

[chris.jan]

Das Chassis ist viel zu schmal. Akkus & motor gehören immer ins Chassis, nicht obendrauf oder daneben.
Ein Gegenlager wäre mal was schönes. Da könntest Du Dich ggf. bei den Ersatzteilen&Breite des 700er Rex bedienen.
Weiterer Kritikpunkt ist die Lage des Reglers. Es gibt Regler die brauchen LUFT und gehören somit nicht unter die Haube.

[Tanki]

Moin

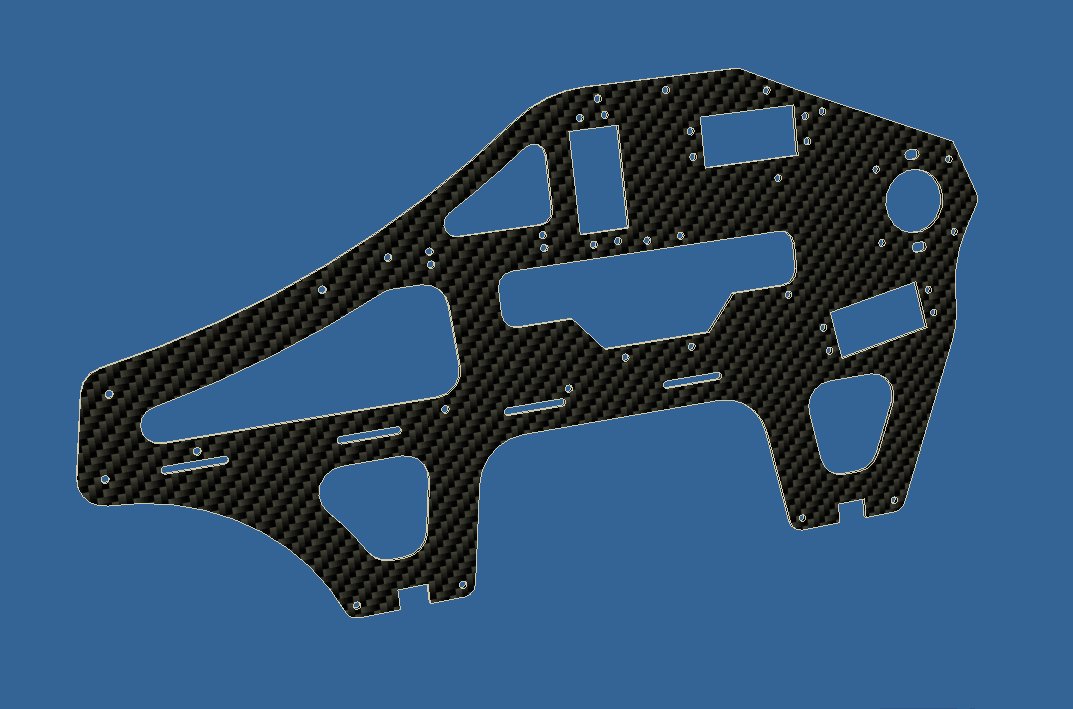

hier nochmal en Bild aus der Konstruktion...

Erst ein Logoverschnitt, jetzt ein Suzi Hans

jo das Rad will ich net Neu Erfinden, egal wie meine Umsetzung werden wird Erinnern wird sie immer an Hersteller XYZ...
Ich habe jetzt das Konzept so ausgelegt das alle Original Teile paßen was ja erstmal Arbeit spart aber dennoch die Vorteile andere Konzepte genießen zu können...

Das Chassis ist viel zu schmal. Akkus & motor gehören immer ins Chassis, nicht obendrauf oder daneben.

Ich werde das Chassis erstmal mit Aluscheiben auf das gewünschte Maß bringen, für mich ist dann die Umsetzung Neuer Lagerböcke usw. auf das Entsprechende Maß später kein Ding mehr... (Motor on Top ist derzeit ja wohl State of the Art)!

Es gibt Regler die brauchen LUFT und gehören somit nicht unter die Haube

Ich hab das Ding Gestern Abend mal schnell zusammen getackert um meine Messgenauigkeit zu Kontrollieren, wo die Komponenten noch genau hinwandern steht noch garnet fest!

Es tut sich immer was bei mir mal sehen ,bei diesen Entwurf hab ich Gestern von 8Uhr bis 16Uhr die CAD Konstruktion CAM Umsetzung und die Bearbeitung durchgezogen... nebenbei läuft die Erodiermaschine und die andere CNC Fräsmaschine (also Tommy Unser Arbeitgeber leidet net darunter)
Mir macht sowas einefach Spaß...

Grüßle

[chris.jan]

Sieht auf alle Fälle im Gesamten gut aus, Du bist auf dem richtigen Weg. Und vor allem: Du setzt es auch um! Schon zuviel Leute gelesen die wollen, aber dann doch nicht können

Noch so'n paar Kleinigkeiten:
- auf Modul 1 umrüsten
- Platz/Kanäle für Servokabel etc. lassen
- vielleicht auf CA-Verklebungen verzichten und das Chassis lieber mit Alublöclen mit Innengewinde verschrauben (beim 700er gesehen)
- mir fällt sicher noch was ein

[avalon]

@Tanki: Unser "Arbeitgeber" hat derzeit (heute) ganz andere Probleme

Motor oben finde ich auch gut, haben eigentlich fast alle "Edelhelis", der Platz unten bleibt dann für die Akkus.
Ich habe meinen Regler (Roxxy 9100) auch an der Seite, nötig ist es nicht unbedingt, wird nicht sehr warm.
Das kann sich mit nem anderen Antrieb ändern, an die Seite gebappt ist er ja schnell mal.

Findest Du nicht, dass die Servos seeehr nah am Heizkraftwerk (650L?) sitzen?

[electron6]

@Tanki
Was ist das für ein Regler?
Align mit selbst montiertem Kühlkörper?

Gruss
Markus

[dans25]

wie ist das mit dem Heckservo gelöst? so wie ich das sehe ist es am Chassi montiert oder?`

verändert sich der Schwerpunkt sehr wenn man den Servo am Chassi platziert?

ich würde ganz gerne beim normalen Chassi den Servo wie beim 550er links seitlich am Chassi platzieren somit sieht das Heckrohr wesentlich sauberer und schöner aus find ich... platz sollte ausreichend da sein..

hier die Bilder vom 550er:
http://www.rcheliresource.com/breaking- ... more-10501

[Tanki]

Align BL75, ganz normal Original vom CF...

Gierservo kommt auch Seitlich durch das Chassis... Sämtliche Servos werden so Direkt durch das Chassis befestigt und brauchen keine weiteren Halterungen (Gewicht)!
Hab jetzt noch ne lange Montageplattform für das 3DIGI und den Empfänger gefräst. Der Vorteil wird sein das dann diese RC Komponenten mit wenigen Schrauben komplett Entfernbar sind ...
Mach dann nochmal paar Bilder...

Grüße

RC Komponenten Plattform...


[Tanki]

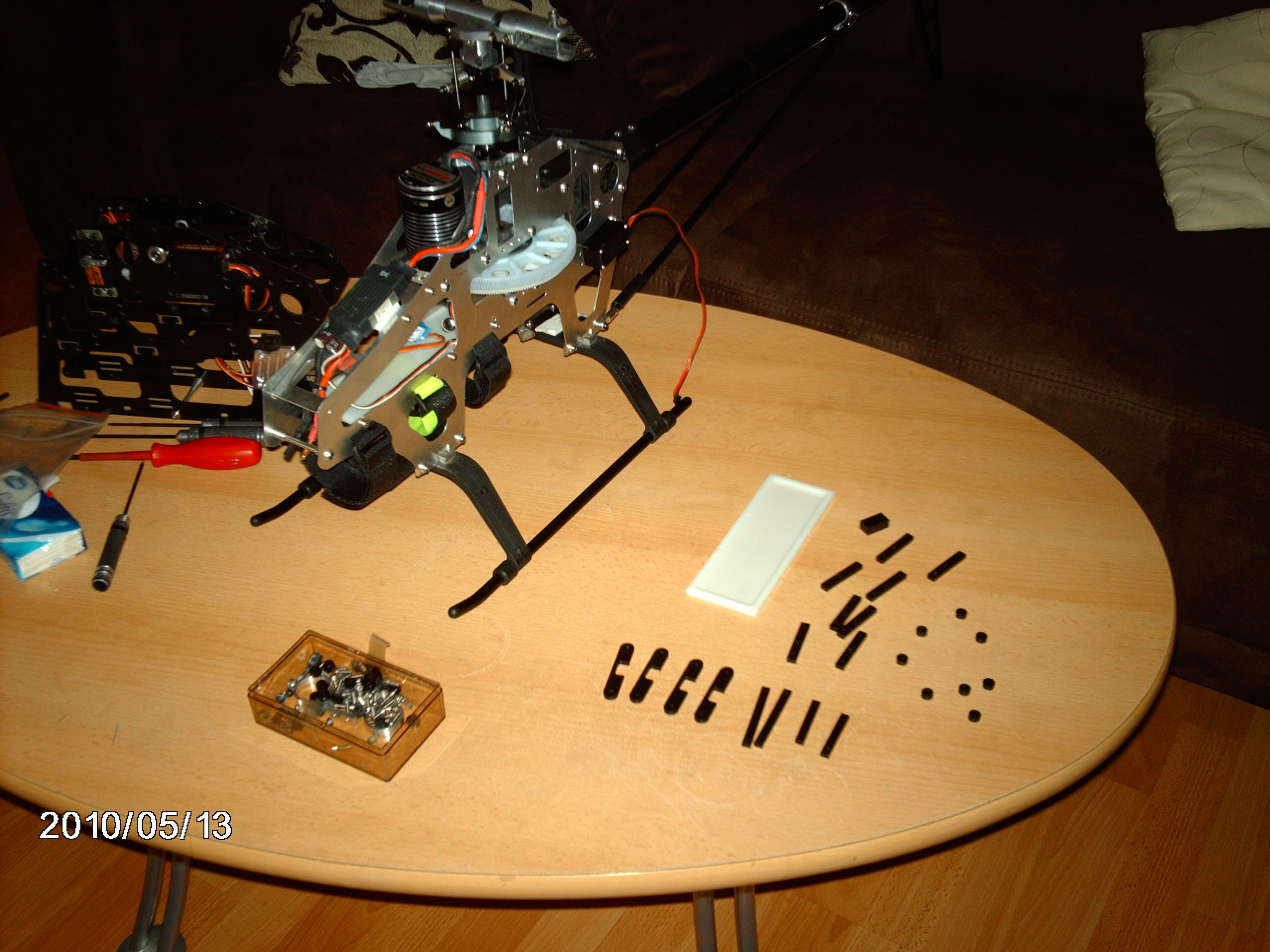

So hier noch en Bild von meinem "Chassis Verbreiterungskit (auch im Original Chassis einsetzbar) und dem fertigen Heli mit dem Alu Testchassisplatten ! Hab jetzt ne Lichte Weite von 54mm im Chassis da paßen auch die 5000er Lipos bequem rein...

Jetzt such ich noch eine Bezugsquelle für CFK Platten , wer also nen Günstigen Lieferanten kennt...!

[Tanki]

Hallo nochmal,

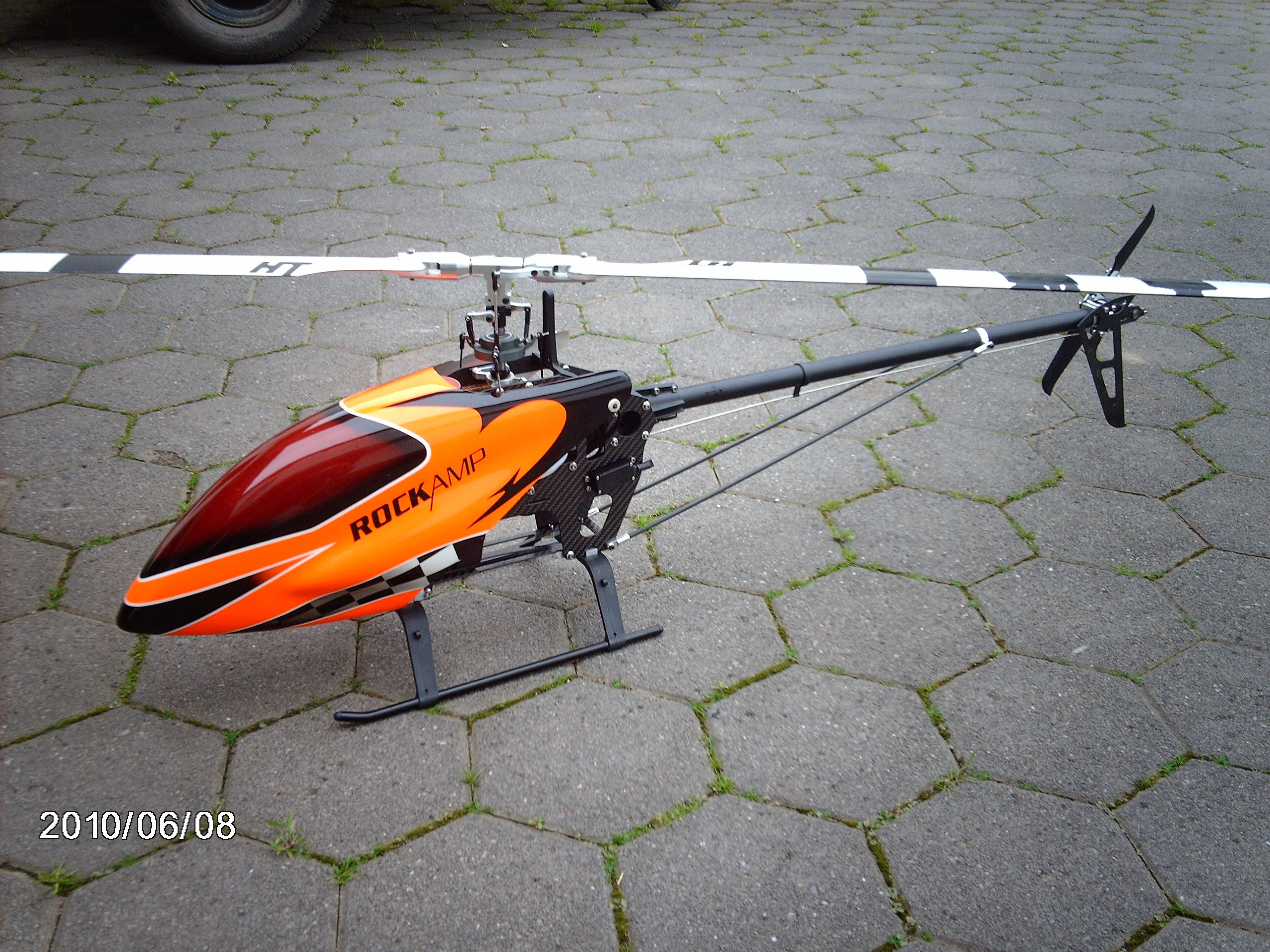

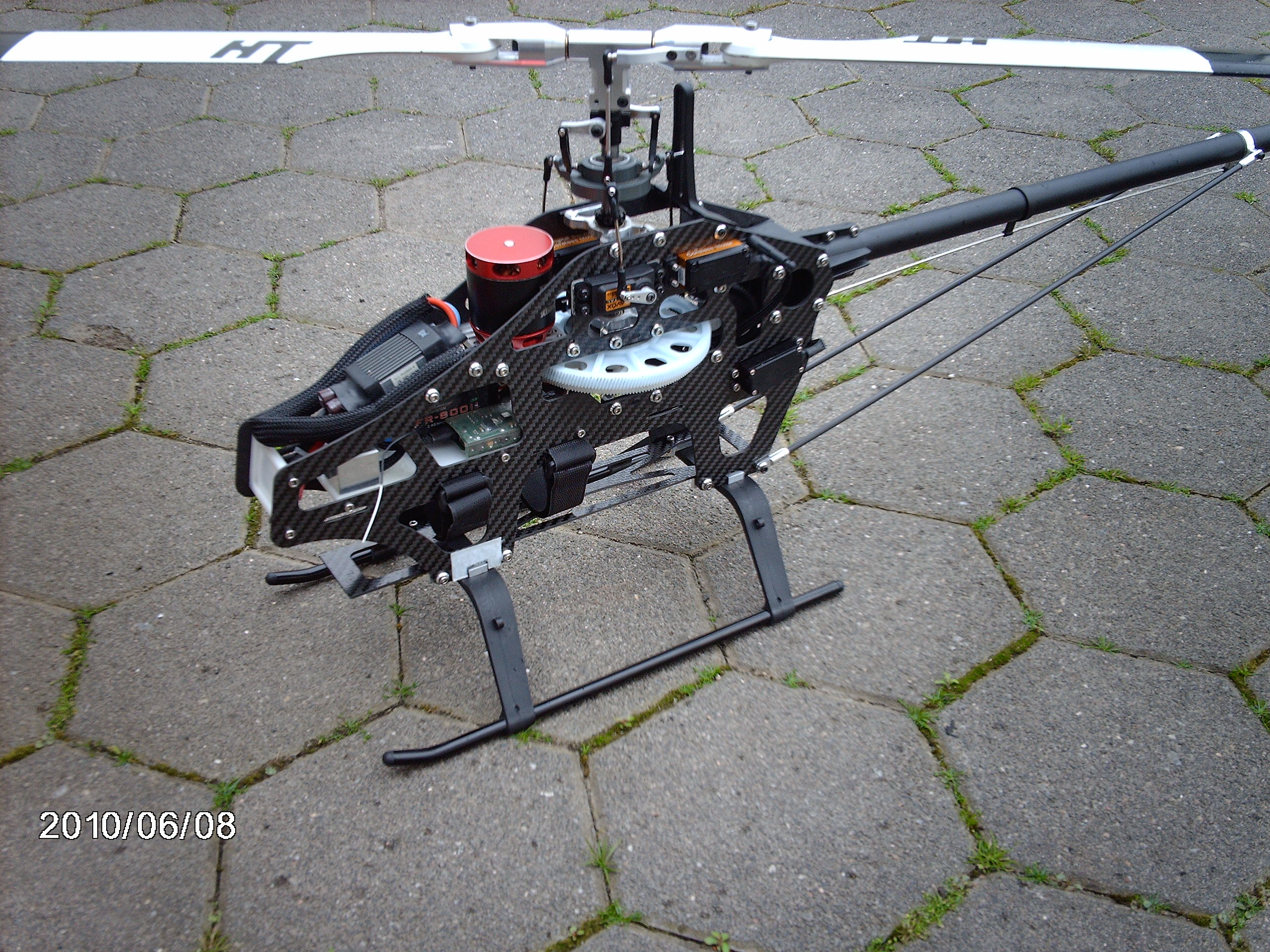

ICH HABE FERTIG
"Mein Traumheli" steht jetzt so gut wie fertig da!

Bis auf paar Standartteile kann ich jetzt sagen das ist ein echter Tanki...

[asassin]

*sabber*

[chris.jan]

Nicht schlecht!
Aber ein kleines Manko was ich auch an meinem Evo bedauere: Der Regler kriegt da vorne unter der Haube evtl. nicht genug Luft ab.

[Tanki]

Nun ja wieviel Luft braucht ein Regler...?
Soviel das er nicht in den Überlastschutz kommt bzw. einfach zu heiß wird! Aber selbst wenn, über der Heckrohraufnahme ist noch Reichlich Platz...

Grüße
