BeastX mit Low-Level-Setup

[Rolli]

Hallo zusammen,

da bei den 3-Achs Stabilisierungen meistens über highend Digitalservos etc diskutiert wird, möchte ich mal mein Testprojekt vorstellen, das ganz gewöhnliche Analogservos und sogar einen Heckmotor verwendet. Vielleicht könnte das für den einen oder anderen Miniheliflieger interessant sein.

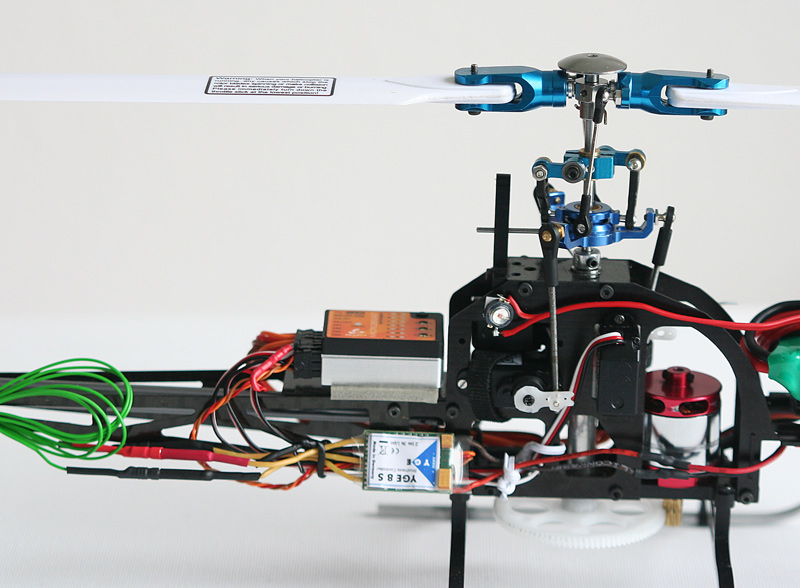

Das Chassis ist ein Carbongehäuse für den Piccolo Pro. In dem Rotorkopf sind Teile eines verkleinerten Trex Kopfes verbaut, den es mal für den Walkera 22E gab.

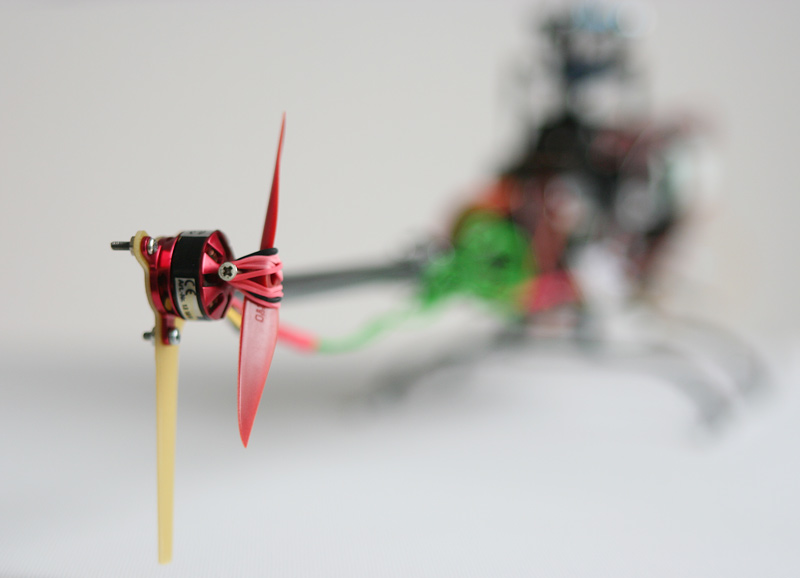

Das Zentralstück ist vom Gaui 200. Taumelscheibenservos sind Futaba S3114, am Heck arbeitet der Jamara Aussenläufer Magnum 1010 Piccolo mit YGE 8S Regler.
Alle Komponenten werden angesteuert von dem BeastX und ich muss sagen, es funktioniert super (Rundflug, kein 3D!)
Die Stabilisierung arbeitet einwandfrei, das Heck steht auch recht gut. Vielleicht kann ich dort noch ein bisschen durch andere Propeller oder die Software optimieren.
Das ganze ist ein Testaufbau. Also hat die Kabelverlegung noch nicht den letzten Stand
Wenn die Tests abgeschlossen sind, soll die Mechanik in eine BO105. Werde dann wieder berichten.

Abmessungen:
Rotordurchmesser: 550 mm
Gewicht: 390 g (mit 1000er 3S Akku)

Falls es interessiert kann ich die Einstellparameter posten.



Gruß,
Rolli

[tracer]

Das Chassis kenne ich, aber die Heckstreben nicht.
Hast Du mal Infos dazu?

[Rolli]

Ist selbst gefräst. Ich habe eine Proxxon MF70 CNC.

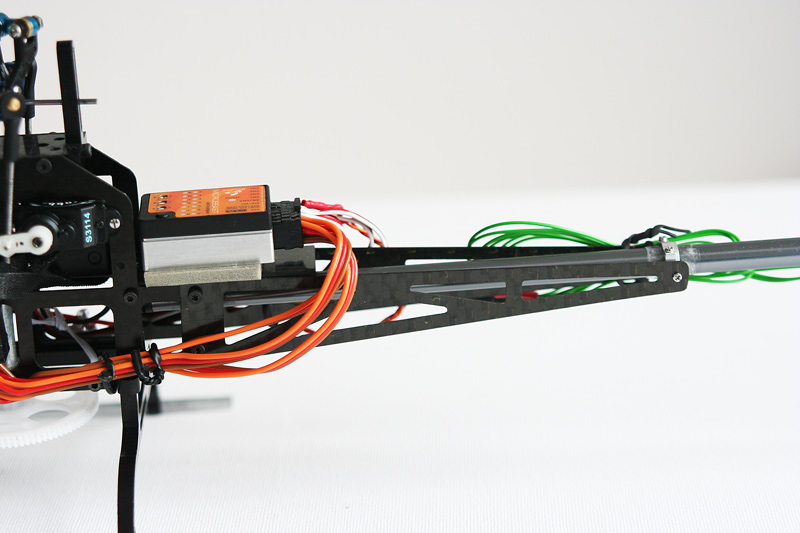

Ich wollte das Heckrohr möglichst steif haben. Daher habe ich ein dickeres Rohr (Walkera 22e) und die Verstrebungen verbaut.
Zusätzlich habe ich am Chassis die untere Bohrung anbringen müssen.
Das Aluteil zum Heckrohr stammt vom Rex 250


[tracer]

Ist selbst gefräst.

Gefällt mir
