Pitch Einstell-lehre selber bauen ?

[Ruediger K]

HAllo Kollegen,
hat schon mal jemand so ne Pitch-Einstell-lehre selbst gebaut ?
Als schwäbischer Geizkragen möchte Ich so viel wie geht selber bauen.
Gibts da vielleicht nen Bauplan oder hat jemand ein gutes Foto von so´nem Teil das er hier reinstellt ?

Danke

[Ralf W.]

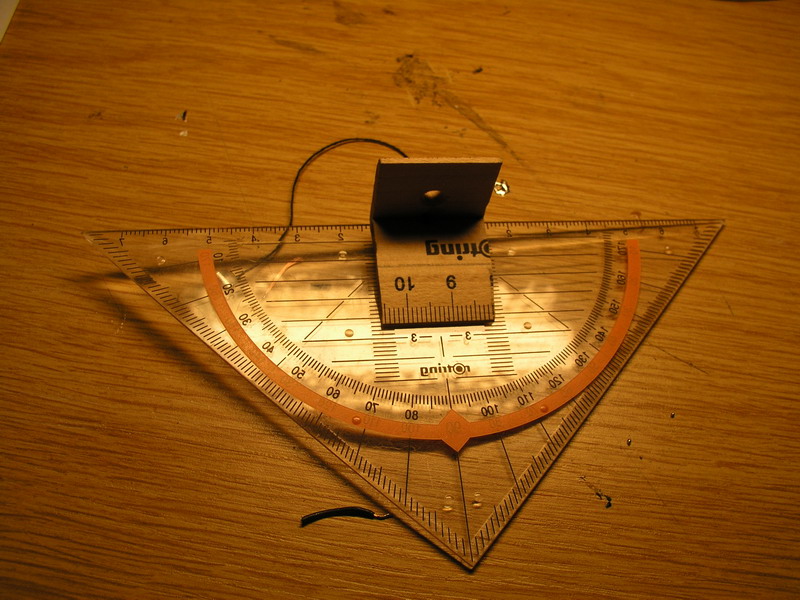

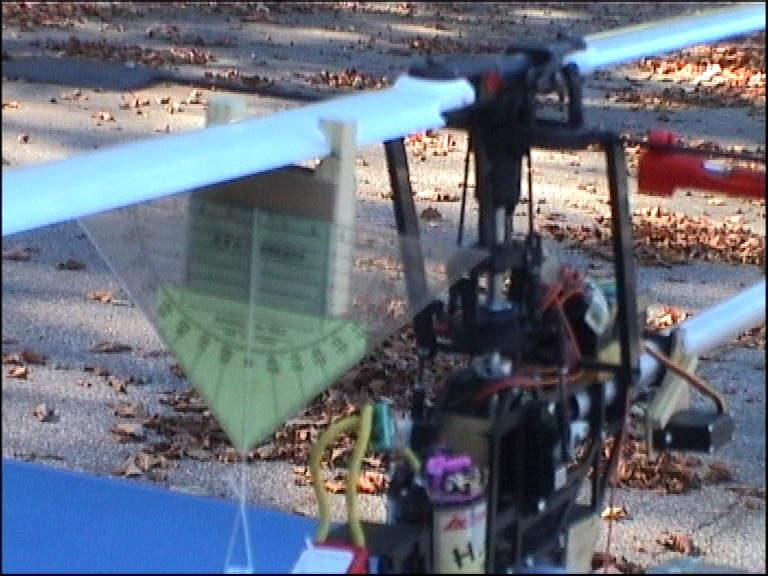

Ein altes transparentes Geo-Dreieck aus der Schule. Ein Stück Faden. Ein kleines Gewicht (ich habe eine 10-er Mutter genommen). Etwas Holz oder Plastik. Etwas Klebstoff. Und eine Mini-Wasserwaage (Libelle) aus dem Baumarkt.

Mit der Libelle wird die Paddelstange waagerecht gestellt.

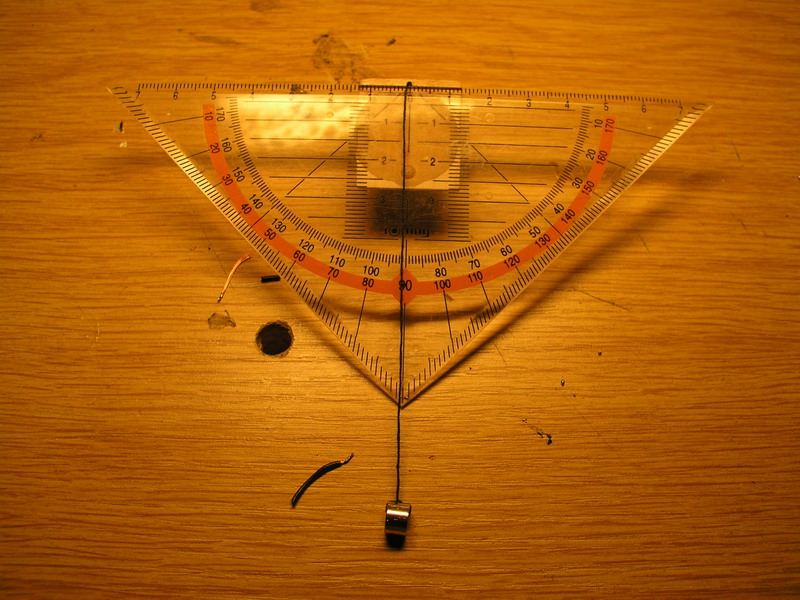

Faden und Gewicht bilden ein Pendel in der Mitte des Geo-Dreiecks. Der Pitch-Winkel ist sofort ablesbar.
Ich habe einen Schenkel der Klammer, die das Rotorblatt greift, unten drehbar genagelt. So kann man das Geo-Dreieck leicht aufsetzen.

Bllig - aber funktioniert gut.

[Plextor]

Einfach und effektiv

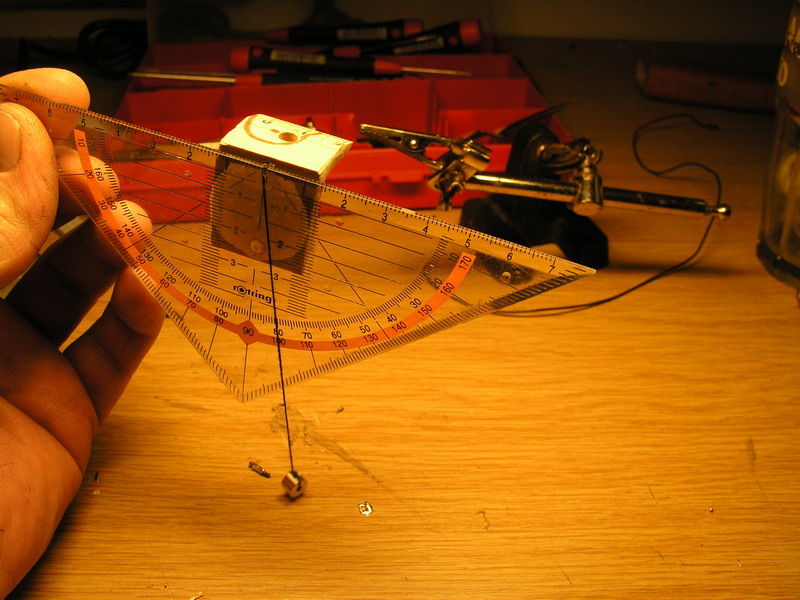

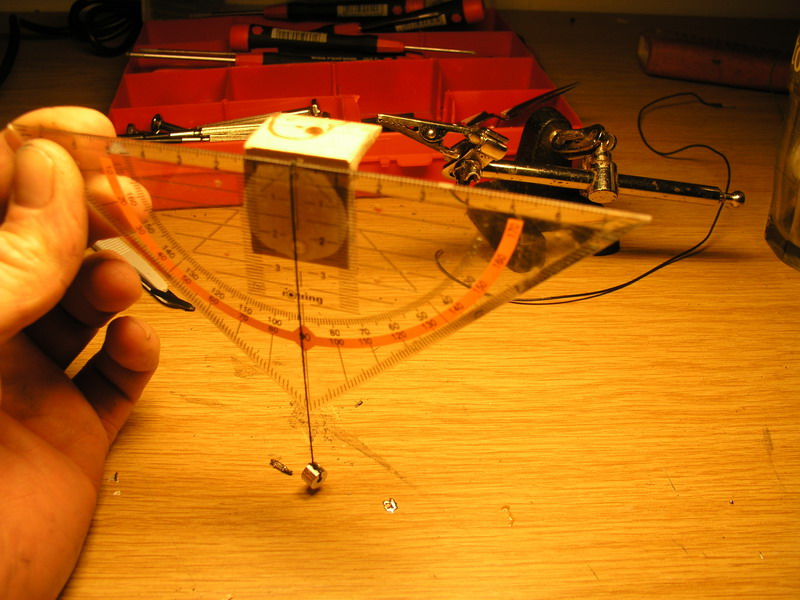

Habe zwei Geodreiecke . Beide ranmachen und die Paddelstange im 90 Grad Winkel zur Welle ausrichten

Wenn du gnaz sicher bist das die Welle des Helis genau im Lot steht kannst du auch eine kleine Libellenwasserwaage auf die Paddelstange rauflegen und horizontal ausrichten , hört sich furchtbar an ist aber easy ... Skysurfer aus Nürtingen hat auch so ein Teil

Gruss

[Plextor]

Meins direkt zu ranschrauben , aber im Bild vom Ralf W. sieht man die kleine Libelle ....Ralf .. die Welle des Helis muss genu senkrecht sein ..... wenn er also auf dem Asphalt steht ist das nicht so genau

Gruss

[Ruediger K]

AAAhh jetzt Ja
Super Klasse Vielen Dank
da hätt ich ja auch selbst drauf kommen können

Rüdi

[skysurfer]

hi rüdi,

habe auch diese geo pitch einstelllehren.

bauanleitung findest du hier..

wenn du willst kannste die auch mal im orginal betrachten.

[Plextor]

eins vorneweg .... die Grundidee stamt von Calli

[TREX65]

Meins direkt zu ranschrauben , aber im Bild vom Ralf W. sieht man die kleine Libelle ....Ralf .. die Welle des Helis muss genu senkrecht sein ..... wenn er also auf dem Asphalt steht ist das nicht so genau

Gruss

Äh mal ne bescheidene Frage wie oder woher weiß ich den ob die HRW senkrecht steht??

[Plextor]

Das Heckrohr oder das Zahnrad steht im rechten Winkel zur Rotorwelle , einfach daran ausrichten , mit der kl. Libelle . Vielleicht ist das aber auch Krümel AA , aber warum nicht

Gruss

[TREX65]

Krümel AA wat issen dat?

Ach sooo KaKa
weil ich habe den Heli einfach so aufs Gestell gestellt Paddelstange wagerecht und dann Winkelgemessen

[Ruediger K]

Krümel AA = Schei... auf Norddeutsch ?

@ plextor
sehe ich das richtig du schraubst deine Konstruktion direkt mit dem Mitnehmer vom Rotorblatt ?

[Plextor]

@ rüdiger .. jepp .. direkt auf den Blatthalter ..... das Holz war ein altes Lineal ... Gruss .. muss nu ins Bett

N8

[Jonas]

Wobei natürlich bei all diesen Konstruktionen genauestens darauf zu achten ist, dass die Befestigung des Fadens wirklich im Nullpunkt des Geodreiecks ist!
Bei den Bildern im Wiki ist das leider nicht so, da ist der Drehpunkt des Fadens etwas oberhalb = ungenaue Messungen...

[skysurfer]

moin jonas,

Wobei natürlich bei all diesen Konstruktionen genauestens darauf zu achten ist, dass die Befestigung des Fadens wirklich im Nullpunkt des Geodreiecks ist!
Bei den Bildern im Wiki ist das leider nicht so, da ist der Drehpunkt des Fadens etwas oberhalb = ungenaue Messungen...

da muss ich dir leider widersprechen

wenn du dir das bild im heliwiki genau betrachtest, wirst du sehen, das der faden mit ca genau auf den nullpunkt fixiert ist. somit doch genaue messung.

[Jonas]

Sieht für mich irgendwie überhaupt nicht so aus...

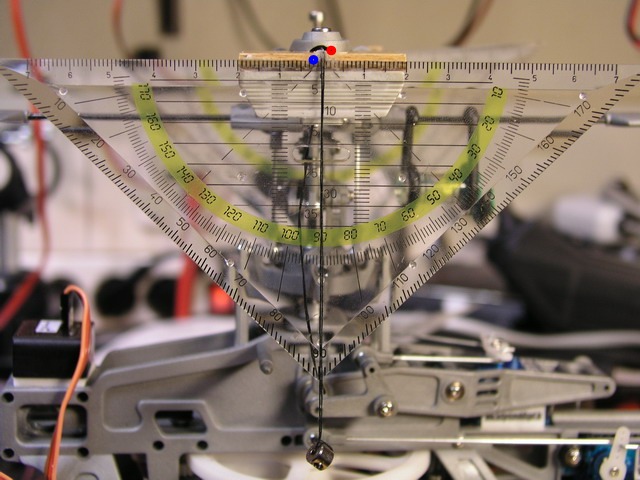

Ich sehe es so, dass sich der Faden im roten Punkt dreht, aber er müsste sich in der Höhe des blauen Punktes drehen!
