Kamerahalterrung Nick / Roll ausgleich Selbstbau

[tweak87]

Hallo Zusammen,

nachdem ich jeztzt bereits meinen quad fertig gestellt habe, und der Hexa im Bau ist, fehlt mir jetzt nur noch eine passende möglichkeit einer Kamerastabilisierung mit Nick und Roll ausgleich.

zwei kleine Servos sind sogar noch vorhanden mit dolgenden Technische Spezifikationen
•Gewicht: 5g
•stell-drehkraft (4,8V): 0,8kg/cm
•stell-drehkraft (6V): 1,0kg/cm
•stellgeschwindigkeit (4,8V): 0,12sec/60 Grad
•stellgeschwindigkeit (6V): 0,10sec/60 Grad

Damit sollte doch eigentlich was anzufangen sein. (meine Cam wiegt max 250g)

Hat jemand schon erfahrungen mit dem Bau, und kann mir eventuell schon ein paar Ideen und anregungen geben?

Vielen Dank!

Gruß
Jens

[tracer]

Hat jemand schon erfahrungen mit dem Bau, und kann mir eventuell schon ein paar Ideen und anregungen geben?

Hast Du das schon gesehen? http://www.rchelifan.org/viewtopic.php? ... 1#p1211791

[alf-1234]

Hallo tweak

Geh mal auf die HP von Sebastian Seidel. Der macht sehr viel mit Kamera und FPV. Ich habe meine Videobrille 2,4 GHz auch von Sebastian und das geht super.

Grüsse

Alf-1234

[Tuxedo]

Hi, Alf-1234

Kannste mal ein Link einfügen wo es auf der HP vom Sebastian Seidel was über Kamarahalterung steht.
Oder geht es hier nicht um Beispiele vom Kamerahalterungen.

[Tuxedo]

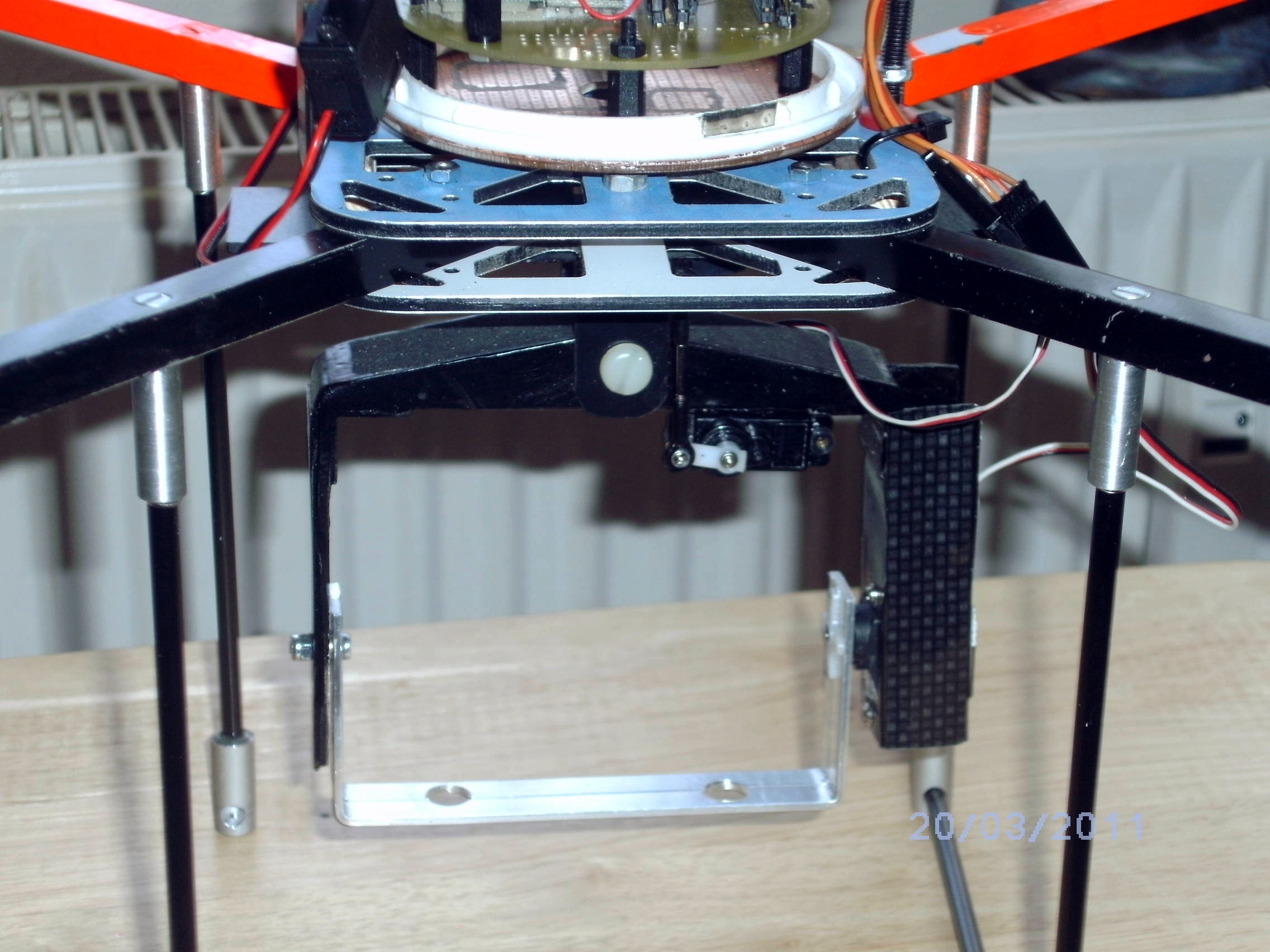

So hier mein erster Versuch einen Kamarahalter zubauen.
Anregungen kamen aus dem Internet und ich habe versucht die Mimik
in etwa nachzubauen.
Meine Bearbeitungs Mittel bestehen aus Dremel, Säge, Ständerbohrmaschine und einer Schleifscheibe.

Die Funktion ist OK. Jetzt noch eine Leichte Kamera ( soll eine Hero HD ) werden dann schauen wir mal.
Betrieben wird das ganze mit der MultiWiiConf__1prebis7

[alf-1234]

Hallo Harald

Das ist die Firma Globeflight von Sebastian Seidel. Wie das hier mit dem Verlinken geht, weiss ich leider nicht genau.

Grüsse

Alf-1234

[el-dentiste]

Hoi

ich glaub Alf

meint jenen hier :

http://globeflight.de/Pan-Tilt-Halterun ... -HD-Kamera



Alf einfach Link kopieren (rechtsklick) und einfügen geht auch eleganter, aber ich weiss ned mehr wiii

[tracer]

geht auch eleganter, aber ich weiss ned mehr wiii

So: Pan/Tilt Halterung GoPro HD Kamera

[Tuxedo]

OK. Danke Nico

Ja kann man alles als Info aufsaugen. Ich weis noch nicht ob ich bei meiner Kontruktion bleibe.
Komm darauf an wie die Bilder werden wenn er dann mal fliegt.

[X-21]

Moin zusammen,

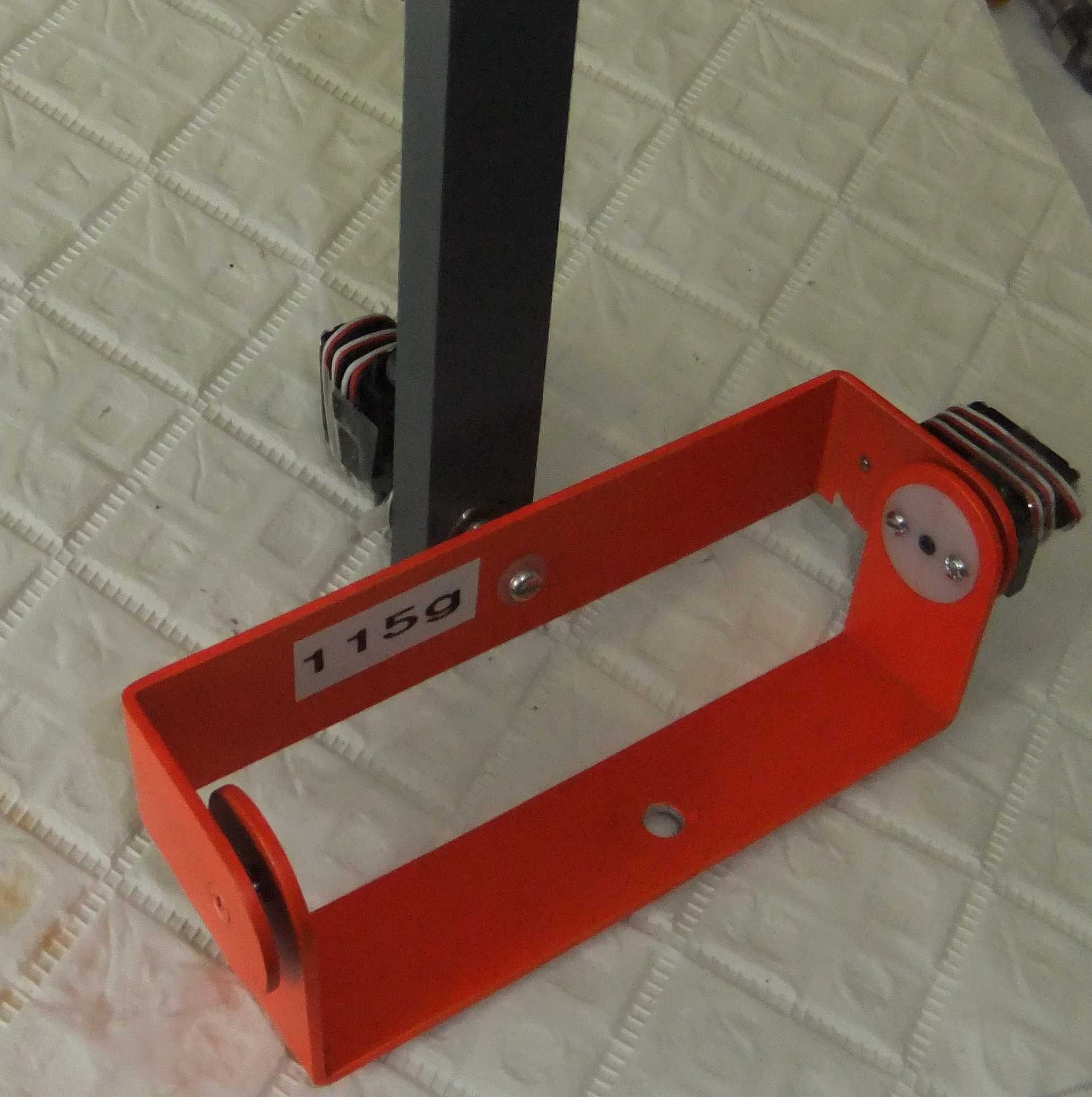

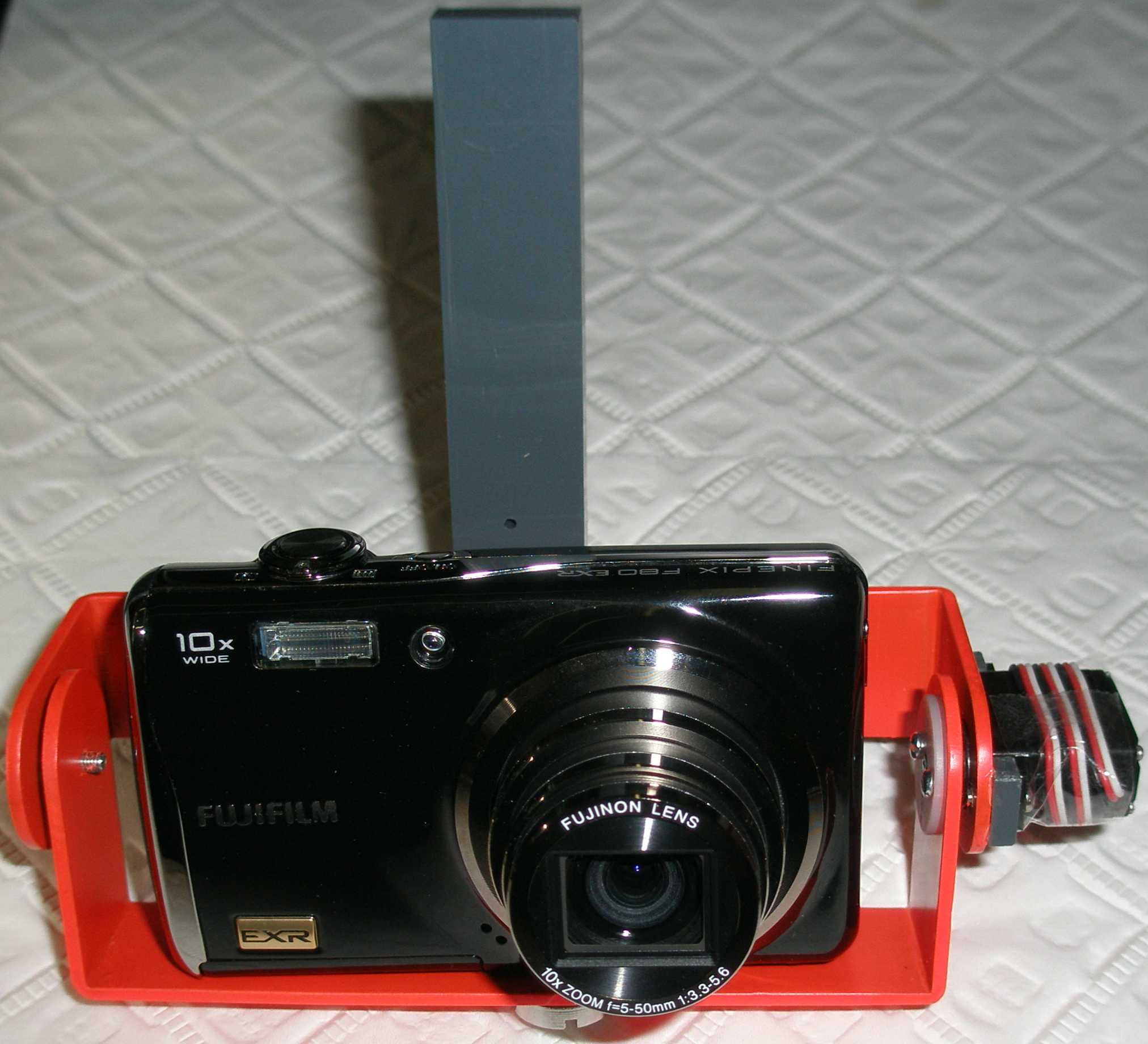

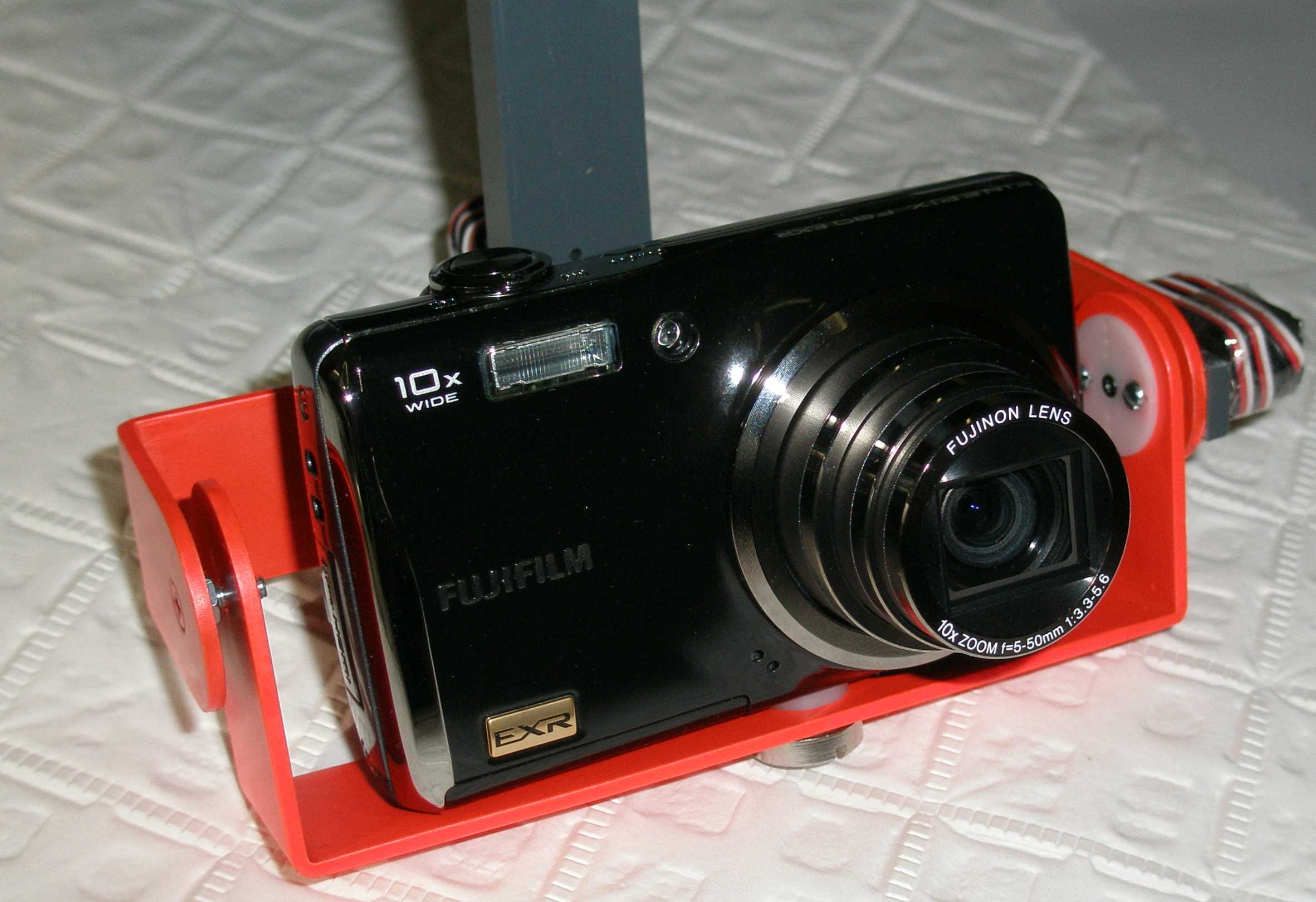

Habe soeben meine fertiggestellte Camera NickRollHalterung mal fotografiert.

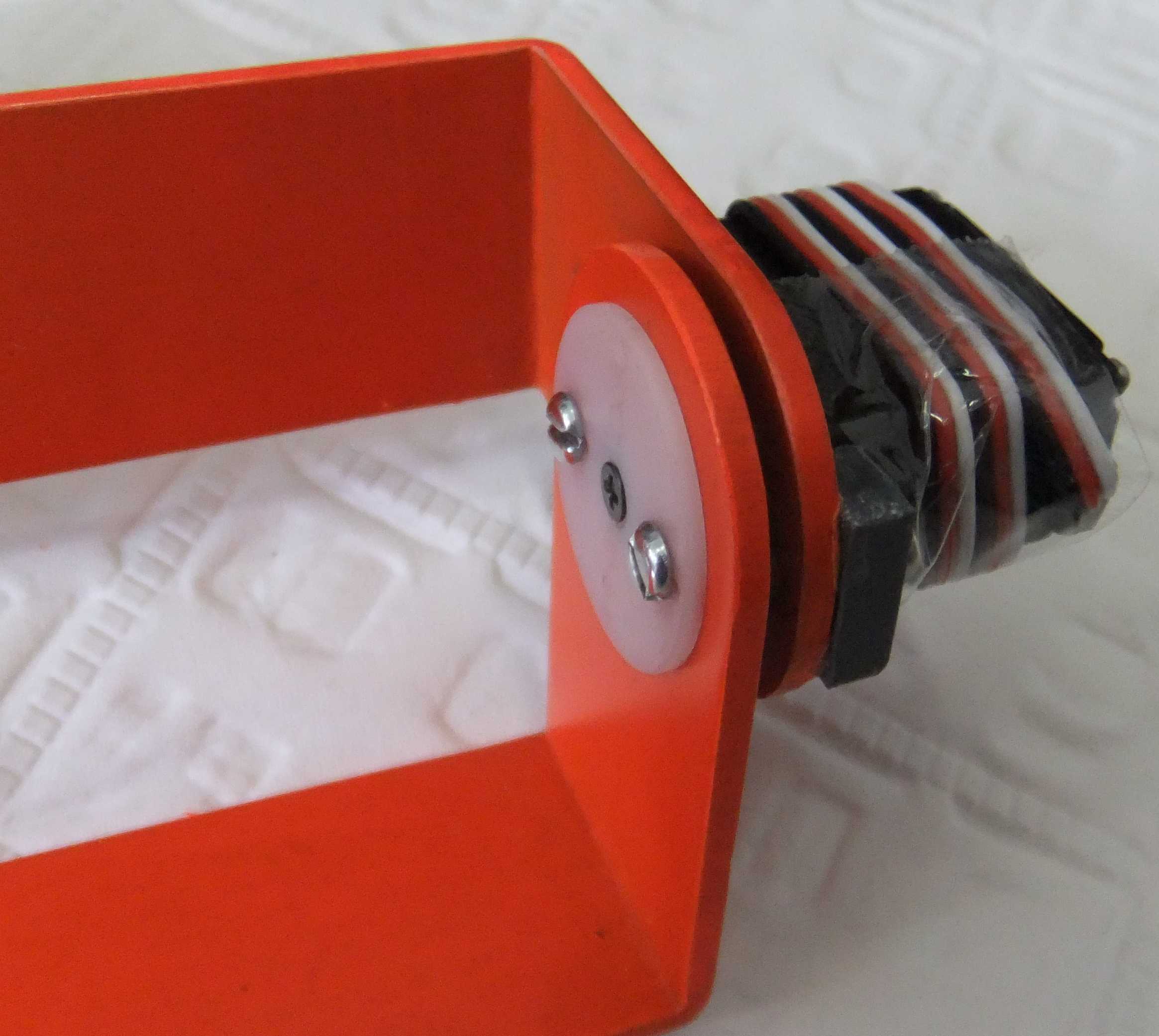

Material ist 2mm Alublech, Rollagerung durch zwei Kugellager direkt auf Servo geflanscht.

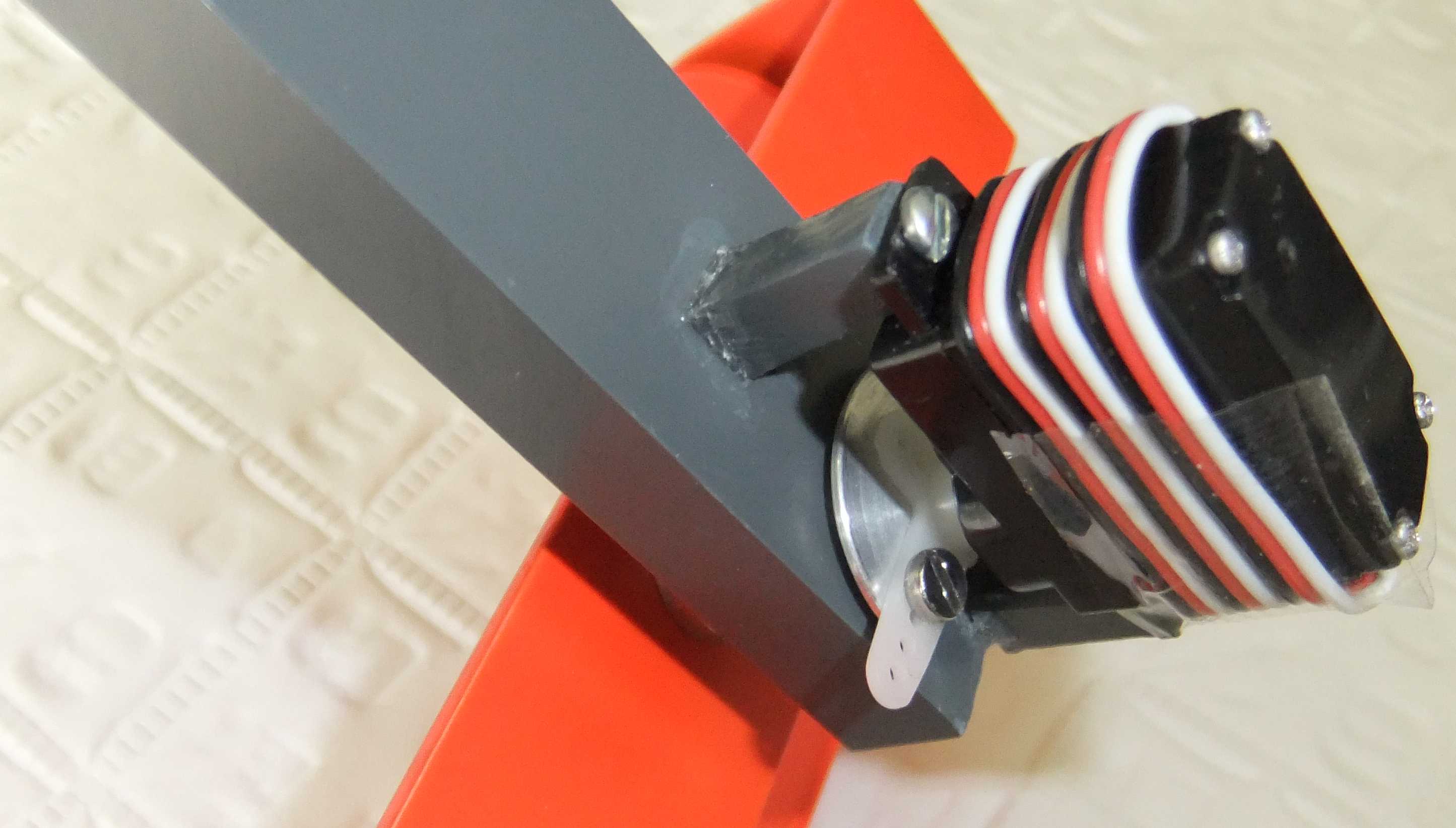

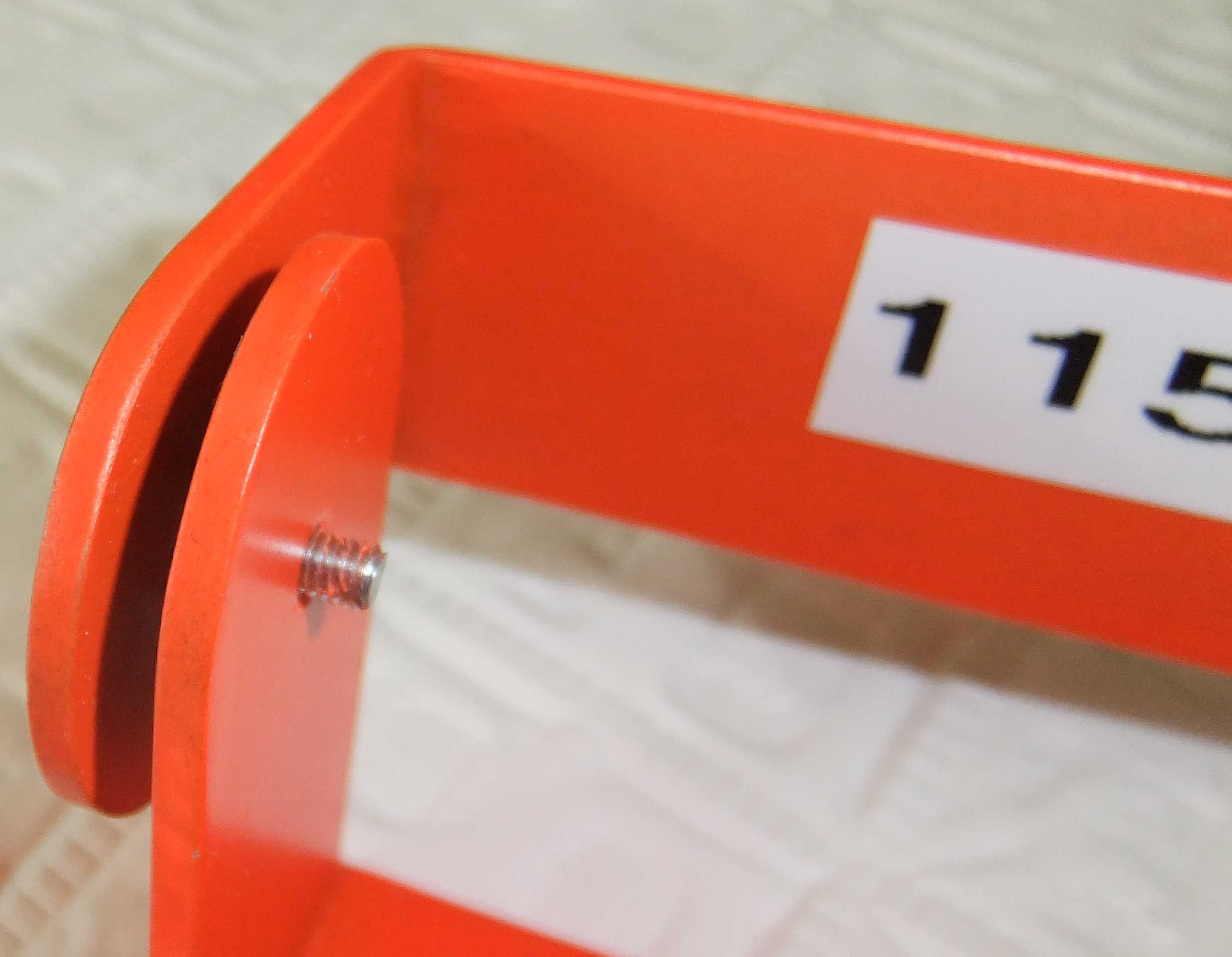

Nicklagerung eine Seite auf M3 Schraube andere Seit direkt auf Servo.
Senkrechte Halterung 20x10mm Hart PVC.

Die Drehpunkte habe ich versucht in den Schwerpunkt der Camera zu legen.

Bilder sagen mehr als Worte.








btw. Die Farbe hat KEINEN Einfluss auf die Funktion!

[tweak87]

Danke für die vielen Anregungen werde heute direkt drauf los bauen

kennt jemand zufällig dieses Angebot? wollte mir dort einn Camcorder bestellen.

http://www.pearl.de/a-HPM9132-1122.shtml

[frankyfly]

kennt jemand zufällig dieses Angebot?

Ich hab mir dort die Zi8 gekauft.

Mit der Kamera bin ich für das Geld echt zufrieden (Im Vergleich zu einer +500€ Cam kriegt man zwar das Kotzen, aber die ist eben auch gut 6X so teuer)

Mit Pearl an sich war ich zwar nicht 100% zufrieden (keine 3 Tage Lieferzeit wie angegeben, sondern knapp das doppelte) aber andere leute haben da wohl noch schlechtere Erfahrungen mit dem Laden gemacht (einfach mal googln)

btw: http://www.gutscheinsammler.de/gutscheine/pearl

[klm45739]

Hallo Jens,

habe auch gerade angefangen, mir für nen Okto eine Halterung zu konstruieren.
Fotos gibbet leider noch keine.
Geschickterweise liegt der Schwerpunkt in beiden Richtungen in der Drehachse, damit die Servos möglichst wenig Belastung haben.
Ich habe die Idee, mir verstellbare POM-Halter zu fräsen, in denen dann gewickelte Carbon-Rohre (schön glatt) drehen. Somit sollte es verwindungssteif und spielfrei sein (hoffe ich ).
Den Halter ansich fräse ich aus carbon.
Wenn Du kannst, befestige den Akku ebenfalls am Cam-Halter (von der Statik her). Mit einer geschickten Vibrationsentkopplung hilft Dir das Zusatzgewicht zu einem "wobbelfreien" Video.

Gruß
Klaus

[tweak87]

Hallo Zusammen,

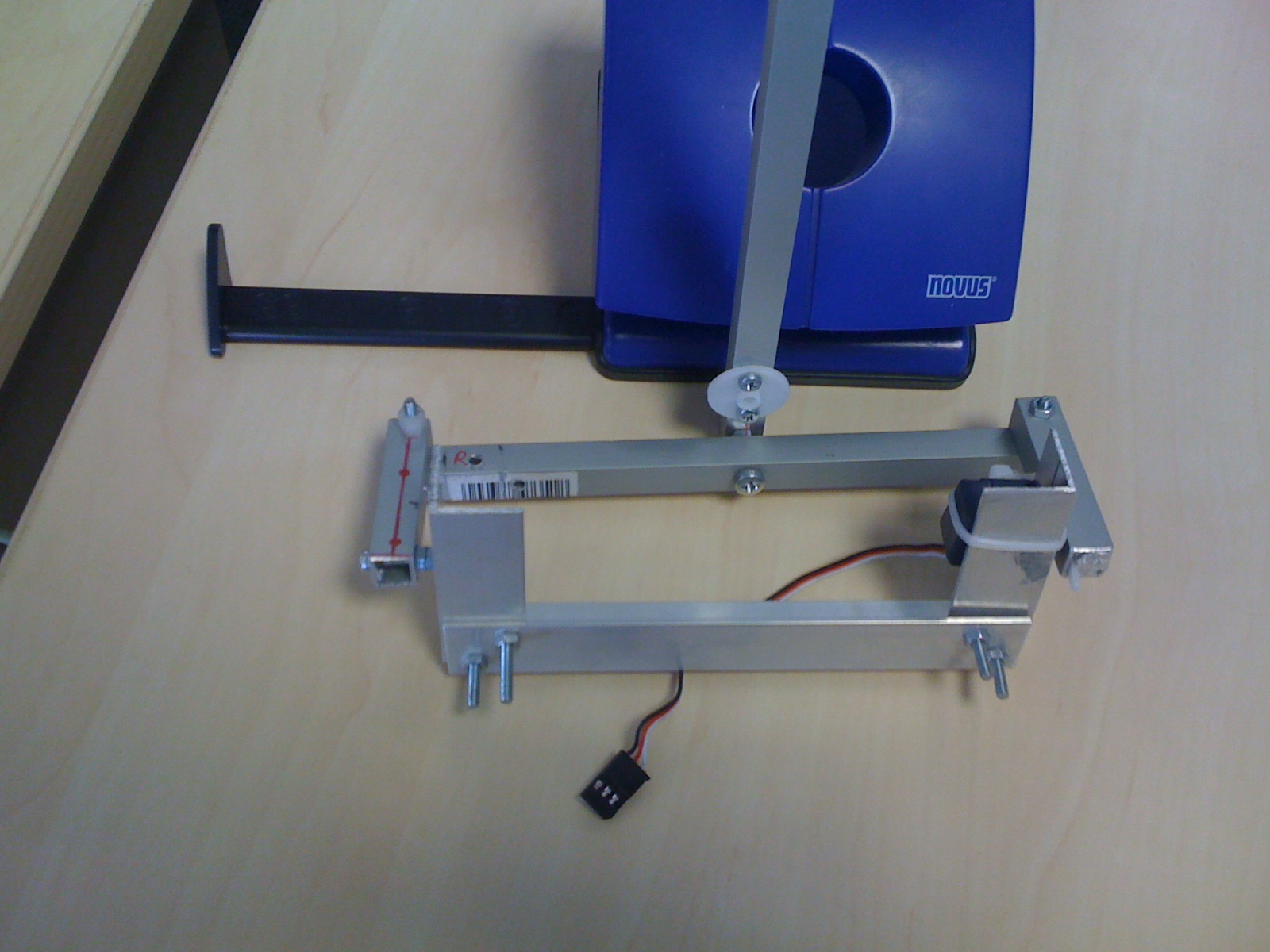

ich bin gerade am basteln eines Prototypes (aktuell aus Alu und optisch kaum ansprechend)

das drehen der Nick Achse funktioniert schon ganz gut, jetzt hapert es aber gerade an der Roll Achse.

Ich habe leider kein Lager zur Hand und will auch den Prototyp erst einmal ohne realisieren.

jedoch wie bekomme ich am besten die Drehbewegung auf die Achse übertragen ohne aufwendige zusatz Meachanik etc....

PS: köpft mich nicht für die Verarbeitungsqualität das ganze habe ich in ner Knappen Stunde zusammen gezimmert, es geht mir vorab erstmal und die Funktionalität:P
