Nico, ne Empfehlung wird es in der Bauanleitung geben, ich werd auch einige mir auf Lager legen. Ansonsten kann ich dir nur sagen das der Außendurchmesser max. 70 mm sein darf. Leider geben viele Anbieter dieses Maß nicht an. Die meisten 64 mm EDF sollten aber passen, das ist das Maß des Lüfterrades. Am besten ist wenn das EDF keine zusätzlichen Verstärkungsringe außen umlaufend hat, die den Durchmesser vergrößern. Sowas läßt sich nicht wirklich verbauen, dann müßte man Handarbeit anlegen und die Flügelteile nochmal mittig zum Einbauloch der riebwerke durchsägen und dann wieder zusammenfügen. In meinen Augen unnötig und Murks. Deshalb darauf achten, das die Außenseite bis auf etwaige Haltelaschen glatt ist - die lassen sich schnell in die benötigte Form bringen, das ist keine Sache.
Wichtig : die meisten Motore dieser Größenordnung haben eine 3.00 mm Welle - die meisten EDFs aber einen Wellenadapter für 3.17 oder 3.27 mm ( ! ). Entweder dann entsprechende Adapter drehen lassen, gleich passende kaufen oder sich selbstklebendes CU-Band ( für Tiffanylampen ) besorgen. Das ist 70 µm dick und damit kann man den Wellendurchmesser entsprechend aufdicken, das die Wellenadapter speilfrei passen. Bisl Frickelei, geht aber und kostet nicht die Hölle. Sonst sind die EDF schnell im Eimer, wenn die Laufräder an den Innenwänden scheuern. Kostet dann außerdem höllisch an Leistung.
Als Motoren brauchst du BL-Outrunner mit 3900 k/V und 250 - 300 W max. Leistung, dann reichen auch 30A Regler schon aus. Wer auf Nr. Sicher gehen will nimmt 40 A Regler. Die bleiben dann entsprechend kühler. Mit Akkus mit weniger als 30c echter Dauerbelastbarkeit braucht man nicht anfangen - die hat man schnell durch. Bzw. man weiß nach 10 Flügen, ob die Herstellerangabe stimmt ( oder ob der Akkufriedhof zu schnell wächst ).
Wichtig : die meisten Motore dieser Größenordnung haben eine 3.00 mm Welle - die meisten EDFs aber einen Wellenadapter für 3.17 oder 3.27 mm ( ! ). Entweder dann entsprechende Adapter drehen lassen, gleich passende kaufen oder sich selbstklebendes CU-Band ( für Tiffanylampen ) besorgen. Das ist 70 µm dick und damit kann man den Wellendurchmesser entsprechend aufdicken, das die Wellenadapter speilfrei passen. Bisl Frickelei, geht aber und kostet nicht die Hölle. Sonst sind die EDF schnell im Eimer, wenn die Laufräder an den Innenwänden scheuern. Kostet dann außerdem höllisch an Leistung.
Als Motoren brauchst du BL-Outrunner mit 3900 k/V und 250 - 300 W max. Leistung, dann reichen auch 30A Regler schon aus. Wer auf Nr. Sicher gehen will nimmt 40 A Regler. Die bleiben dann entsprechend kühler. Mit Akkus mit weniger als 30c echter Dauerbelastbarkeit braucht man nicht anfangen - die hat man schnell durch. Bzw. man weiß nach 10 Flügen, ob die Herstellerangabe stimmt ( oder ob der Akkufriedhof zu schnell wächst ).
_________________________________________________________________________________
"Leben ist das, was passiert, während du etwas ganz anderes planst" ... ( John Lennon )
! REVOLECTRIX-Distributor ! -> Ladeequipment / Akkus : -> HaDi-RC.de
Alle Projektberichte für den VTH-Verlag als PDF zum Download unter http://www.CrizzD.de !
"Leben ist das, was passiert, während du etwas ganz anderes planst" ... ( John Lennon )
! REVOLECTRIX-Distributor ! -> Ladeequipment / Akkus : -> HaDi-RC.de
Alle Projektberichte für den VTH-Verlag als PDF zum Download unter http://www.CrizzD.de !
- el-dentiste
- Beiträge: 4526
- Registriert: 15.07.2005 20:11:39
- Wohnort: Erde
#437 Re: Zeigt her eure Multikopter!!!!
Moin
Hier einer den ich auch fürn Kumpel gebaut hab. Mit 450er Haube. Gabs schonmal, aber find ich jut und da kommt evtl noch Kuhfell drauf
Hier einer den ich auch fürn Kumpel gebaut hab. Mit 450er Haube. Gabs schonmal, aber find ich jut und da kommt evtl noch Kuhfell drauf
...Zahnfee....
#439 Re: Zeigt her eure Multikopter!!!!
Hier ist mal was neues von mir.....
- Dateianhänge
-
- IMG_7385.JPG (344.71 KiB) 608 mal betrachtet
DANKE für die tolle Unterstüzung von FTM-Fraestechnik.de
#440 Re: Zeigt her eure Multikopter!!!!
Hallo Frank,onkelmue hat geschrieben:Hier ist mal was neues von mir.....
der sieht ja mal richtig geil aus. Nun musste ihm nur noch die Elektronik verpassen
Jaja, ich weiß: Eins du mit der Elektronik werden musst
Verbrennerheli auf Türkisch: Dröner Hebab
*mehr Mühe beim Tippen geben muss* © by Bastiuscha
"Schonmal im Porsche von einer Biertheke überholt worden? Dann war es wohl ein 190 2.5-16 Evo II"
Mini Titan E325SE Helifleet.com
Raptor E600 KM-SE Helifleet.com
*mehr Mühe beim Tippen geben muss* © by Bastiuscha
"Schonmal im Porsche von einer Biertheke überholt worden? Dann war es wohl ein 190 2.5-16 Evo II"
Mini Titan E325SE Helifleet.com
Raptor E600 KM-SE Helifleet.com
#441 Re: Zeigt her eure Multikopter!!!!
Maik262 hat geschrieben: Jaja, ich weiß: Eins du mit der Elektronik werden musst
Goblin RAW Pink***Diabolo L***2 x TDR V-Stabi ***Logo 550 SE V-Stabi***Bell 222 T-Rex 600 ESP V-Stabi*** T-Rex 600 ESP V-Stabi Nachtflug*** Hughes 500 mit T-Rex 450 NewSE V2*** T-Rex 250 SE V-Stabi ***2x FourOut 250 Binolein*** Tamiya 1:10 Lkws ,Fliegerstatus: Tic Tocs üben, V-Stabi quälen, Netzteilquäler
***Wer einmal das Außergewöhnliche erfahren hat, kann sich nicht mehr an die Normen des Durchschnitts binden***
http://www.smartshapes.de/
***Wer einmal das Außergewöhnliche erfahren hat, kann sich nicht mehr an die Normen des Durchschnitts binden***
http://www.smartshapes.de/
#442 Re: Zeigt her eure Multikopter!!!!
@ Timo.... ich hab zwar nicht so ein schönes Leiwerk drann aber sonst hab ich mir Mühe gegeben...
DANKE für die tolle Unterstüzung von FTM-Fraestechnik.de
#443 Re: Zeigt her eure Multikopter!!!!
Leitwerk nicht das stimmt. Aber die obere Abdeckung kommt der schon sehr nahe....onkelmue hat geschrieben:@ Timo.... ich hab zwar nicht so ein schönes Leiwerk drann aber sonst hab ich mir Mühe gegeben...
Timo
Goblin RAW Pink***Diabolo L***2 x TDR V-Stabi ***Logo 550 SE V-Stabi***Bell 222 T-Rex 600 ESP V-Stabi*** T-Rex 600 ESP V-Stabi Nachtflug*** Hughes 500 mit T-Rex 450 NewSE V2*** T-Rex 250 SE V-Stabi ***2x FourOut 250 Binolein*** Tamiya 1:10 Lkws ,Fliegerstatus: Tic Tocs üben, V-Stabi quälen, Netzteilquäler
***Wer einmal das Außergewöhnliche erfahren hat, kann sich nicht mehr an die Normen des Durchschnitts binden***
http://www.smartshapes.de/
***Wer einmal das Außergewöhnliche erfahren hat, kann sich nicht mehr an die Normen des Durchschnitts binden***
http://www.smartshapes.de/
#444 Re: Zeigt her eure Multikopter!!!!
eyh Nico, das schaut genial aus! So sieht man wenigstens auch noch aus der Entfernung wo vorn und hinten ist.
Das besorg ich mir auch, schaut auch schnittiger aus als meine "angry bird" Haube
Das besorg ich mir auch, schaut auch schnittiger aus als meine "angry bird" Haube
Viele Grüße
/thorsten
/thorsten
#445 Re: Zeigt her eure Multikopter!!!!

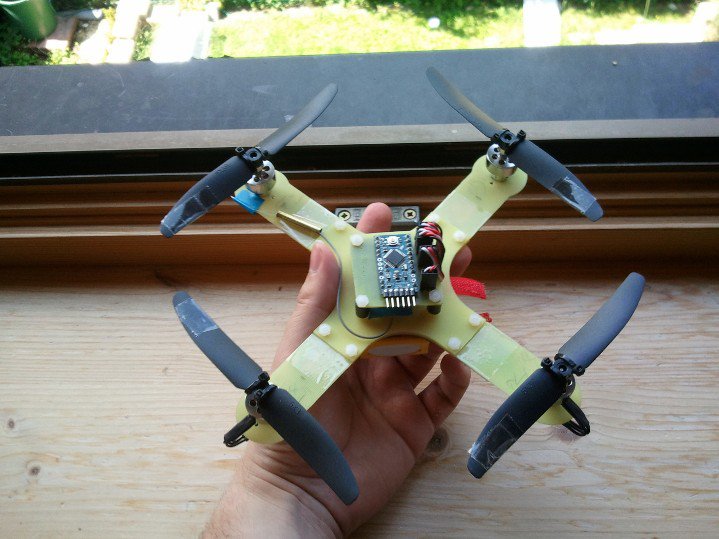

jetzt muss ich meinen auch mal zeigen, der neuzugang: MicroQuad X. 220g Abfluggewicht mit 3s750
Lama V4 CNC Alu
Wiicopter Quad+ (45cm Motorabstand, mittlerweile mit 10dof imu)
Wiicopter Mini-Y6 (33 cm Motorabstand)
Wiicopter µQuad (19cm Motorabstand) (fliegt immer noch ned, neue Motoren passen nicht auf Frame)
U816 + U816A
Wiicopter Quad+ (45cm Motorabstand, mittlerweile mit 10dof imu)
Wiicopter Mini-Y6 (33 cm Motorabstand)
Wiicopter µQuad (19cm Motorabstand) (fliegt immer noch ned, neue Motoren passen nicht auf Frame)
U816 + U816A
#446 Re: Zeigt her eure Multikopter!!!!
Wirlich niedlich der kleine....
DANKE für die tolle Unterstüzung von FTM-Fraestechnik.de
#447 Re: Zeigt her eure Multikopter!!!!
@ guro
schick der kleine
aber die motorkabel nach außen ??
und die kabel oben offen ??

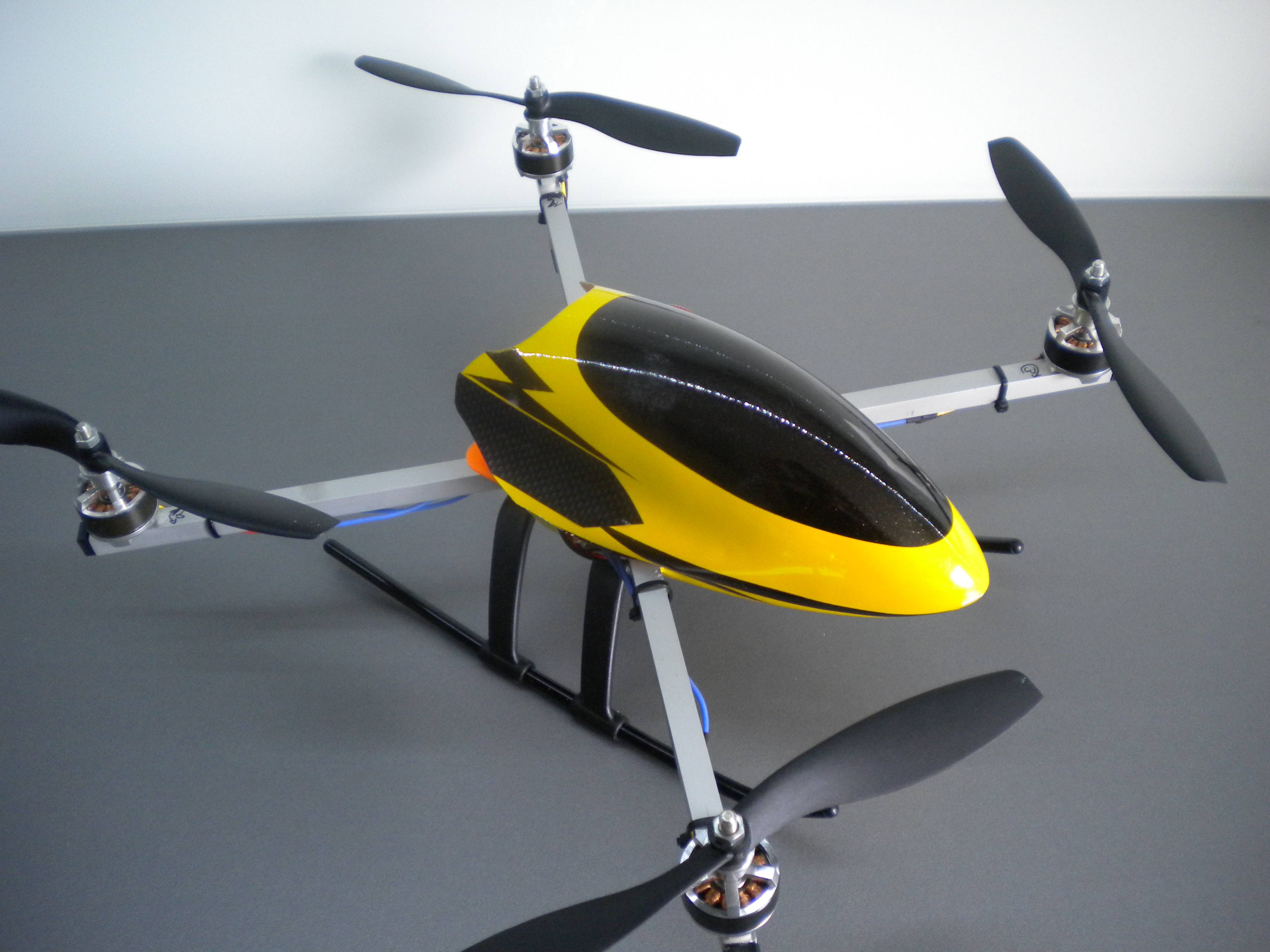

hier is meiner
schick der kleine
aber die motorkabel nach außen ??
und die kabel oben offen ??
hier is meiner
- Dateianhänge
-
- P7076559.JPG (4.59 MiB) 506 mal betrachtet
#448 Re: Zeigt her eure Multikopter!!!!
motorkabel mussten nach außen weil sie 1) zu lang sind und 2) die regler unten montiert sind um ein "cleaneres" bild von oben abzugeben.
Die motorkabel musst ich nach oben machen. Eigentlich wollte ich mit 90° Stiftleisten zur seite raus, aber dann kommen sie mit den Propellern in berührung. hab ihn so klein wie möglich designed, deshalb ist zwischen den props auch nur knapp 3mm platz.
Eigentlich sollte noch ein Anprallschutz drumrum, nur da bin ich noch am überlegen. Eigentlich wollte ich eine Ausgefräste CD mit 3 stegen nehmen und mit der motor befestigung anschrauben, nur leider hat ne cd 7mm zu wenig durchmesser
Jetzt muss ich mal überlegen und schauen wie ich das am sinnvollsten mach. Will mir ja nicht die kleinen Motörchenachsen verbiegen und mein Inventar zerhäckseln
Rahmen ist selbst designed und anschließend aus 1,2mm GFK gefräst.
Die motorkabel musst ich nach oben machen. Eigentlich wollte ich mit 90° Stiftleisten zur seite raus, aber dann kommen sie mit den Propellern in berührung. hab ihn so klein wie möglich designed, deshalb ist zwischen den props auch nur knapp 3mm platz.
Eigentlich sollte noch ein Anprallschutz drumrum, nur da bin ich noch am überlegen. Eigentlich wollte ich eine Ausgefräste CD mit 3 stegen nehmen und mit der motor befestigung anschrauben, nur leider hat ne cd 7mm zu wenig durchmesser
Jetzt muss ich mal überlegen und schauen wie ich das am sinnvollsten mach. Will mir ja nicht die kleinen Motörchenachsen verbiegen und mein Inventar zerhäckseln
Rahmen ist selbst designed und anschließend aus 1,2mm GFK gefräst.
Lama V4 CNC Alu
Wiicopter Quad+ (45cm Motorabstand, mittlerweile mit 10dof imu)
Wiicopter Mini-Y6 (33 cm Motorabstand)
Wiicopter µQuad (19cm Motorabstand) (fliegt immer noch ned, neue Motoren passen nicht auf Frame)
U816 + U816A
Wiicopter Quad+ (45cm Motorabstand, mittlerweile mit 10dof imu)
Wiicopter Mini-Y6 (33 cm Motorabstand)
Wiicopter µQuad (19cm Motorabstand) (fliegt immer noch ned, neue Motoren passen nicht auf Frame)
U816 + U816A
- crashmaster
- Beiträge: 586
- Registriert: 18.01.2007 12:19:56
- Wohnort: Bonn *
#449 Re: Zeigt her eure Multikopter!!!!

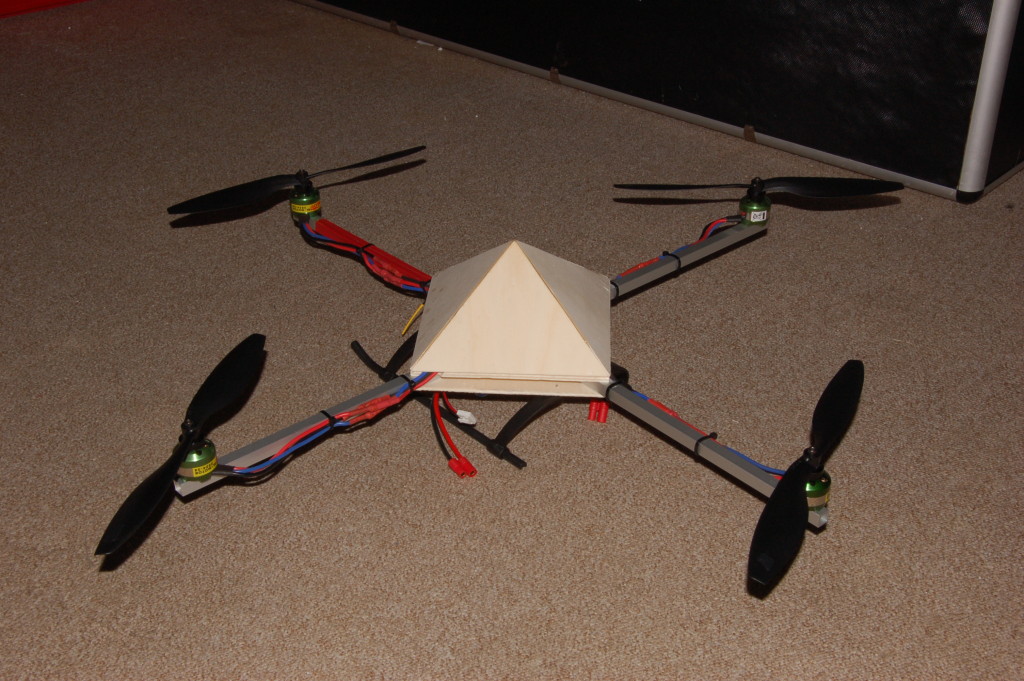

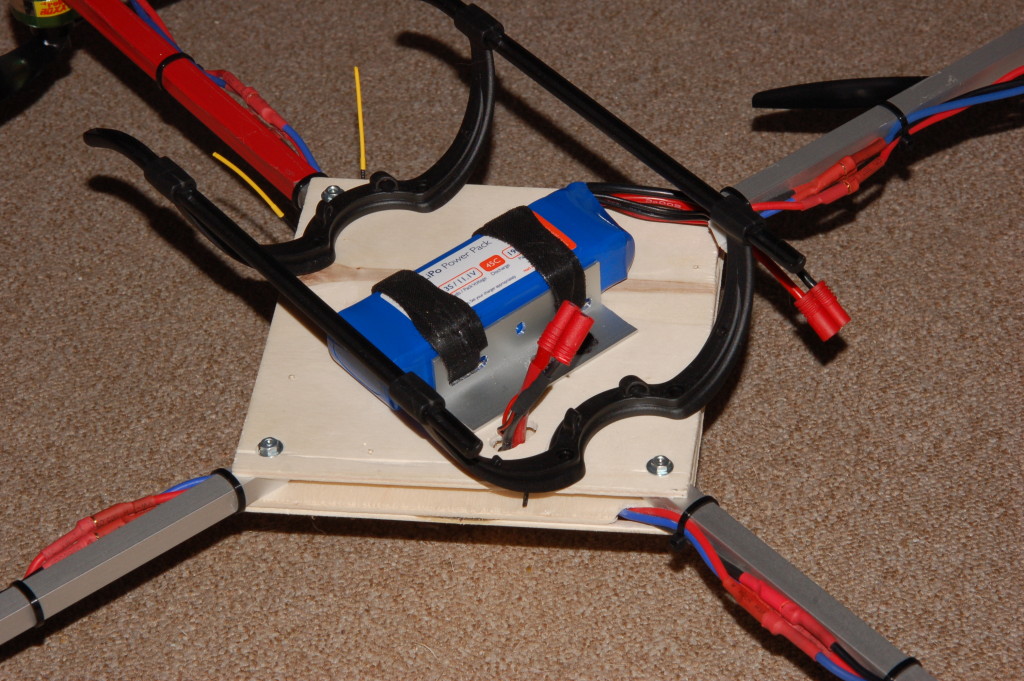

So, ich hab' meinem "Obicopter" noch eine Haube, ein Landegestell und einen Akku-Halter verpasst:
Die Pyramiden-Form fand ich irgendwie naheliegend.
Das Landegestell ist vom Protos. Ich find's ja immernoch ein bischen dünn, aber dafür ist es wenigstens schön leicht.
Gruß,
Claus
Die Pyramiden-Form fand ich irgendwie naheliegend.
Das Landegestell ist vom Protos. Ich find's ja immernoch ein bischen dünn, aber dafür ist es wenigstens schön leicht.
Gruß,
Claus
T-Rex 250+450 Pro, Microbeast (das taucht ja wirklich! )
Protos 500 CFK, SH-1250MG, BLS251, HK-3026-880V2, Roxxy 960-6, VStabi 5.1
Logo 600 3D VStabi, HK4035, CC BEC Pro JIVE HV80+, SC-1257, SH-1290
6HV, TT, Roxxy, Keto, Beast
Graupner/JR mx-16s mit JETI-Duplex 2.4 GHz inkl. MUI-Sensor; Phoenix; DMFV
Videos vom 5. DMFV Scale-/Semi-Scale Hubschrauber Meeting
Protos 500 CFK, SH-1250MG, BLS251, HK-3026-880V2, Roxxy 960-6, VStabi 5.1
Logo 600 3D VStabi, HK4035, CC BEC Pro JIVE HV80+, SC-1257, SH-1290
6HV, TT, Roxxy, Keto, Beast
Graupner/JR mx-16s mit JETI-Duplex 2.4 GHz inkl. MUI-Sensor; Phoenix; DMFV
Videos vom 5. DMFV Scale-/Semi-Scale Hubschrauber Meeting
#450 Re: Zeigt her eure Multikopter!!!!

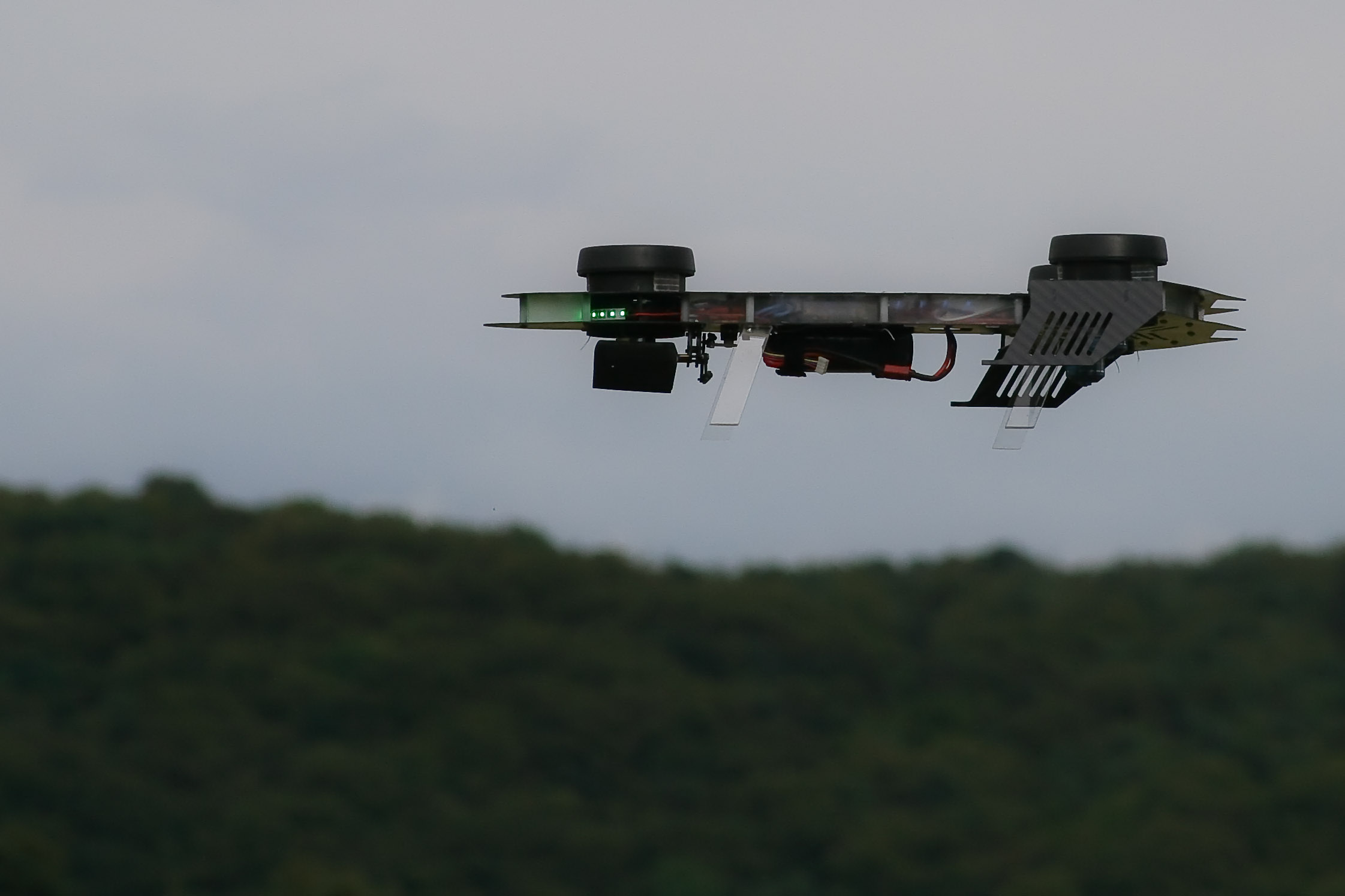

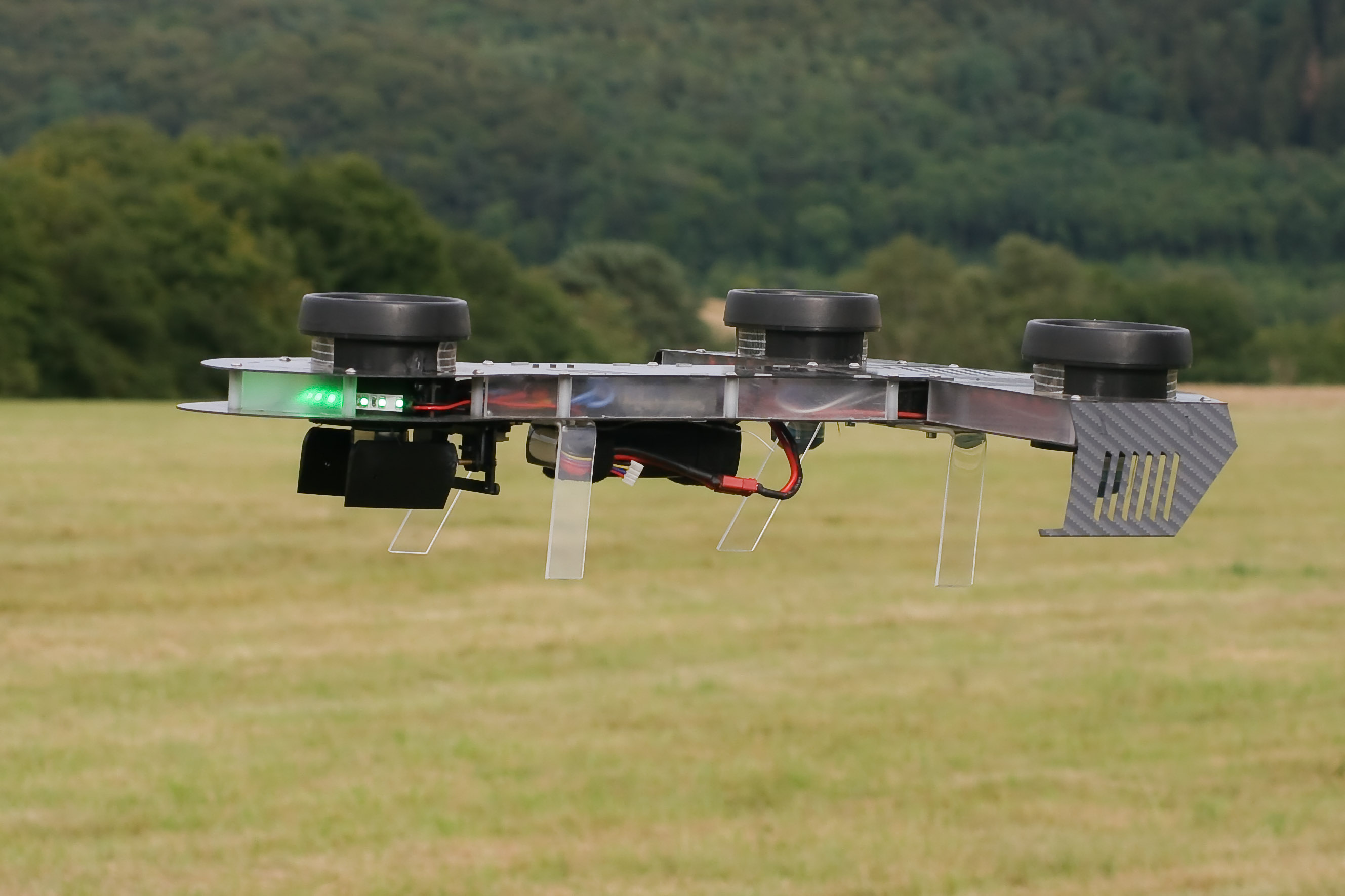

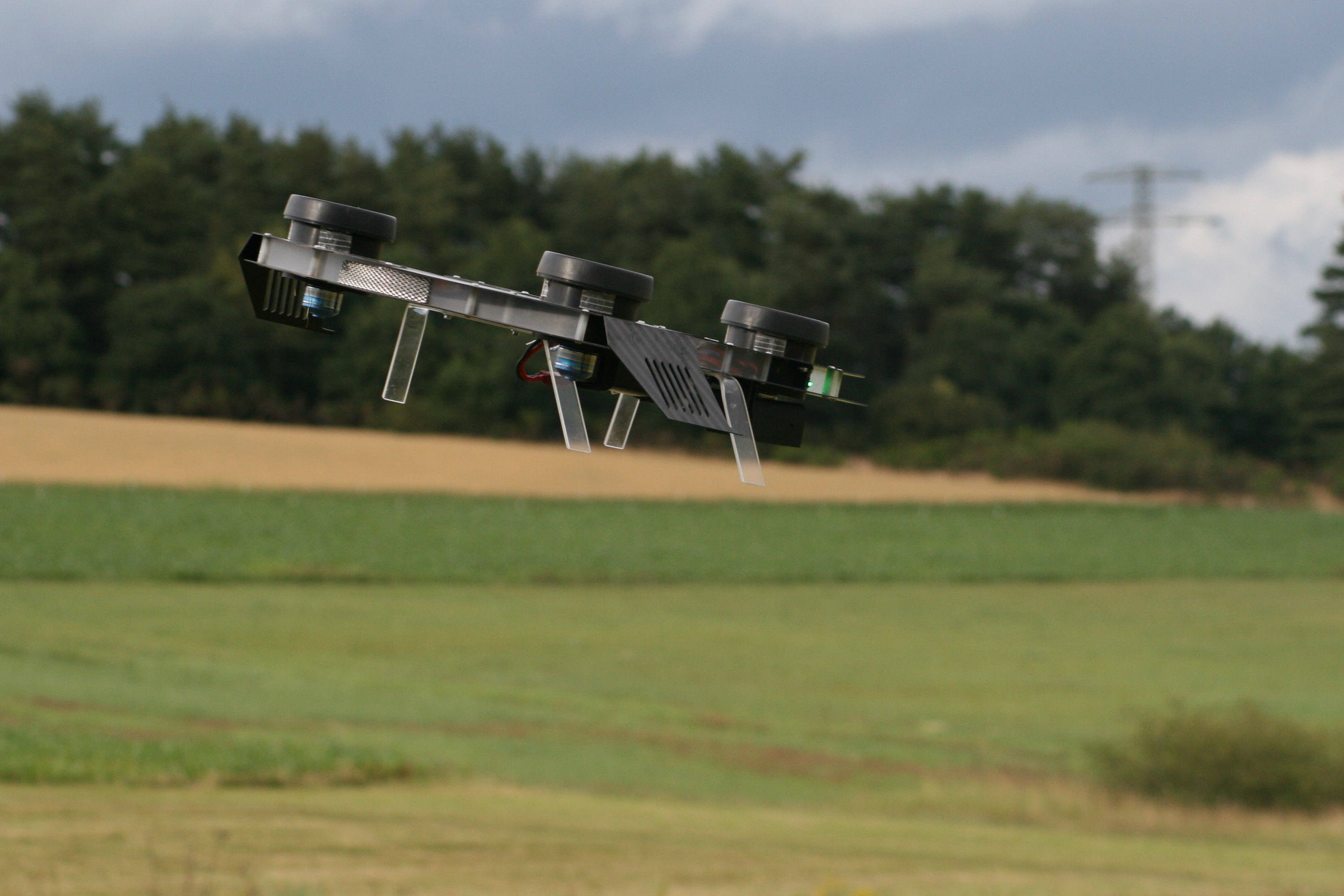

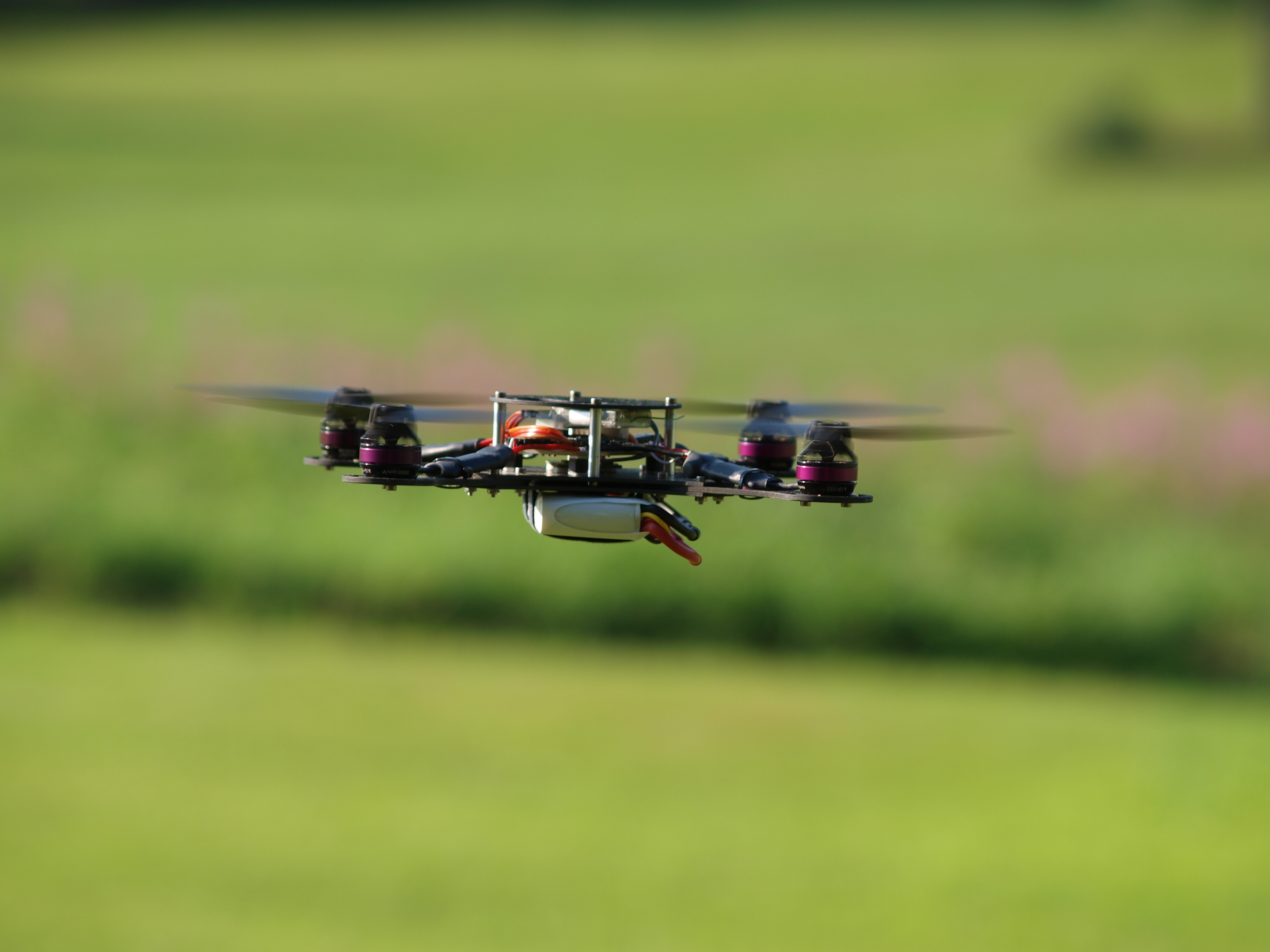

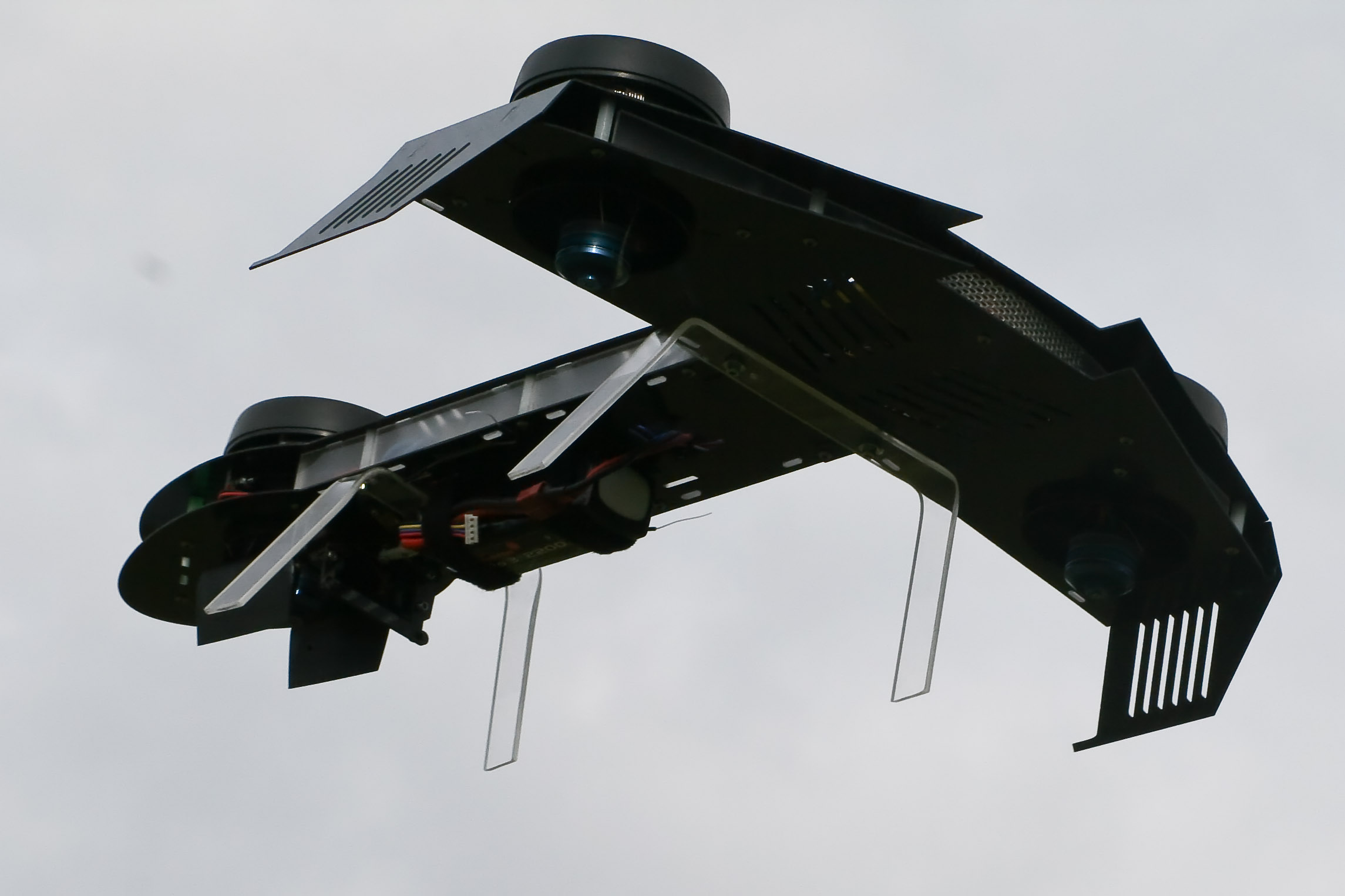

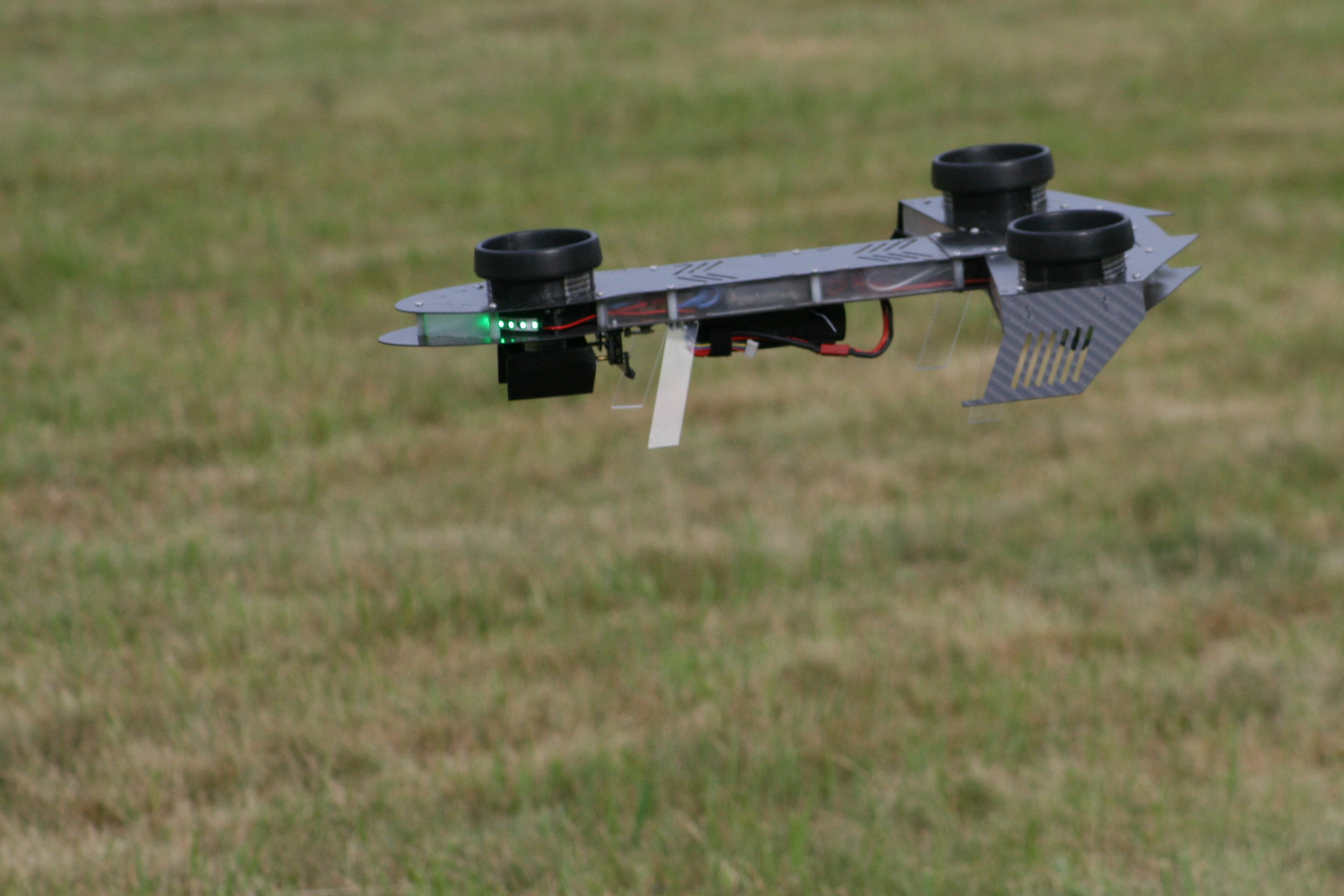

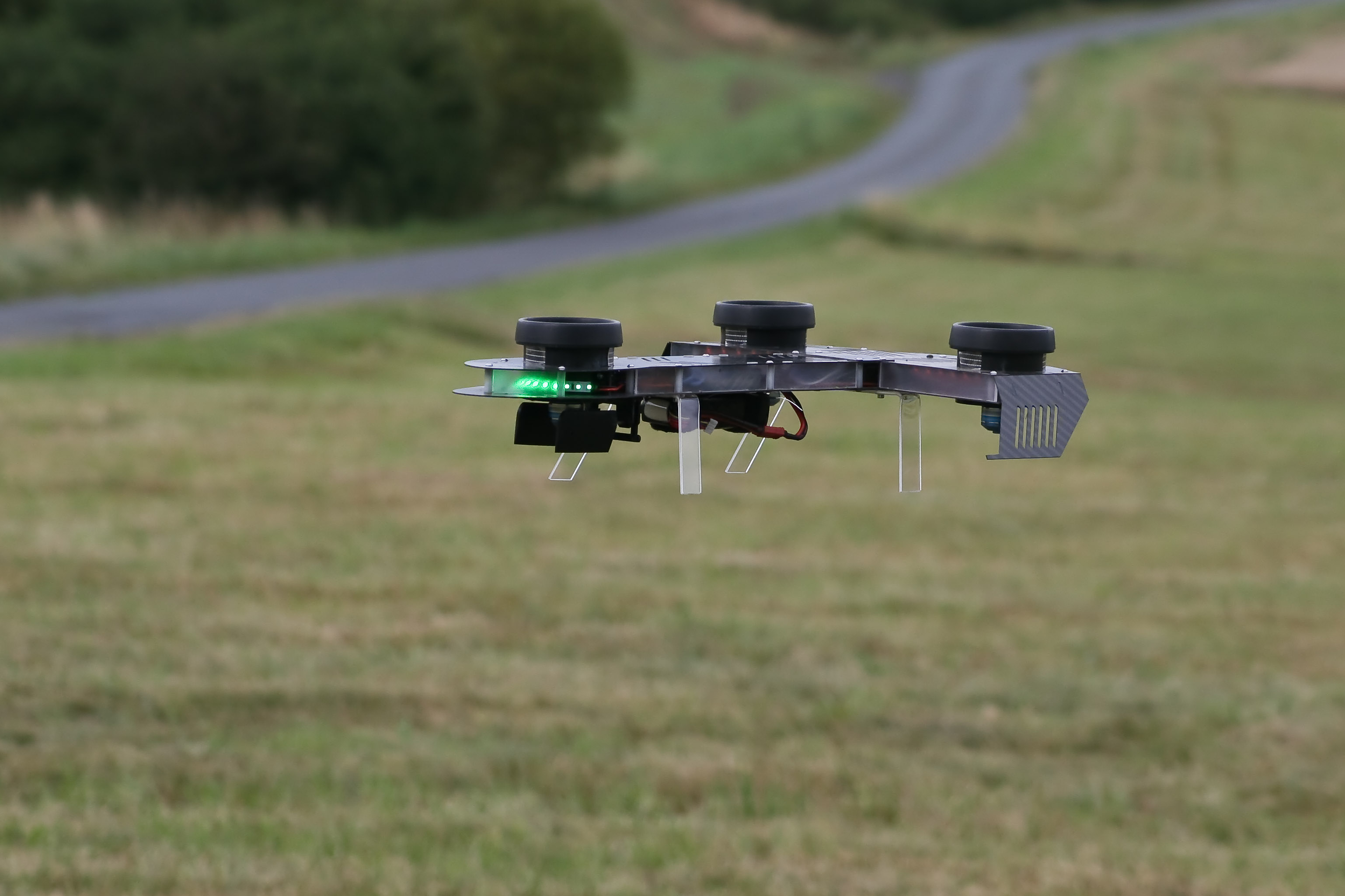

Wir waren heute abend nochmal kurz draußen udn wollten eigentlich ein Video vom EDF-Tri drehen. Leider hatte ich die Monitorklappe nicht richtig geschlossen und der Akku war platt. Dafür haben wir dann noch eine nette Bilderstrecke von über 80 Bildern geschossen, von denen ich mal eine kleine Auswahl der besten aufgrund der Nachfrage an Bildmaterial dieses Projektes für euch einstelle
Have fun !
Have fun !
- Dateianhänge
-
- EDF 3_1 __1707--2.jpg (254.86 KiB) 481 mal betrachtet
-
- EDF 3_1 __1707--1.jpg (423.93 KiB) 481 mal betrachtet
-
- EDF 3_1 __1707--4.jpg (217.2 KiB) 481 mal betrachtet
-
- EDF 3_1 __1707--15.jpg (472.09 KiB) 481 mal betrachtet
-
- EDF 3_1 __1707--18.jpg (532.26 KiB) 481 mal betrachtet
-
- EDF 3_1 __1707--22.jpg (461.12 KiB) 481 mal betrachtet
