Der WII-Copter ( Selbstbau-Projekt )

[aBUGSworstnightmare]

Hi,

bloß nicht zu früh in Lobeshymnen ausbrechen! Noch hat das Teil nicht funktioniert.

Die ersten Boards will ich diese Woche bestücken und in die Flugerprobung schicken. Die Anfragen bei einigen Bestückern laufen seit längerem. Wenn das Layout so funktioniert wird's ca. 4 Wochen dauern bis Serienteile lieferbar sind.
Das Board wird bei Paul (flyduino) zu haben sein --> es wird matt schwarz in der Serie (@Ingo: die Prototypen lasse ich immer beim PCBPool machen; kosten zwar ordentlich Geld, dafür hab' ich aber auch gleich eine Edenstahl-Pastenschablone mit dabei (die ist mir lieber als eine PET aus UK)).
Preis wird wohl bei ca.100EUR liegen, hängt aber davon ab ob das Teil einseitig oder doppelseitig bestückt wird. Zur Info: Auf der Unterseite ist aktuelle ein LED-Treiber (wie auf dem Divide; deswegen ist auch der JP4) sowie Buchsen für Spektrum Sat und GPS vorgesehen.

Gruss
Jörg

[Schachti]

warthox,

ich mach heute soviele akkus alle bis ich die 149kmh geschafft hab
oder der copter eingelocht ist.

[warthox]

warthox,

ich mach heute soviele akkus alle bis ich die 149kmh geschafft hab
oder der copter eingelocht ist.

hehe ok. vergess aber nicht den einschlag zu filmen
bin mal gespannt.

[Jingej]

...also ich finds ja witzig was ihr da macht, aber dafür könnte man einen extra schwanzvergleichsthread aufmachen...

[warthox]

nur als kleine info, die neueren [2012er] hobbywing flyfun 18A und 25A [wahrscheinlich auch höher] sind wohl nicht mehr für multicopter zu gebrauchen.
nachdem letztes jahr vom atmega auf den SIL chip gewechselt wurde, scheint es dieses jahr wieder ein neues layout zu geben. unter anderem scheinen neue/andere fets benutzt zu werden.
hab hier 2 quads die mit den neuen esc nicht richtig fliegen.

bilder und weitere details: http://www.rcgroups.com/forums/showthread.php?t=1608239

Hi warthox,

habe auch einen quad mit "sil reglern" allerdings die von staufenbiel (dimond smart) sind von der HW baugleich zu den neuen turnergy plush.. ob die Software gleich ist weiss ich nicht. ich kann nur sagen das die teile mit 10bit PWM vom promicro oder mega (in der MWC 2.0 pre) super laufen! also ich kann im vergleich zu den (ungeflashten) HK SS mega8 reglern doppelte PID werte nehmen ohne das sich was aufschwinkt. am promini gingen die bei mir auch.. aber war kein vergleich.

also wenn du einen mega oder sogar einen promicro parat hast, teste das doch mal mit 2.0 pre.

gruß

felix

einen mega nicht aber demnächst einen pro micro. bin mal gespannt wieviel besser sich der copter mit 2bit mehr auflösung fliegen lässt.

[Crizz]

bin mal gespannt wieviel besser sich der copter mit 2bit mehr auflösung fliegen lässt

Ganz klar : "a little bit better...."

[ronco]

... bin mal gespannt wieviel besser sich der copter mit 2bit mehr auflösung fliegen lässt.

Hi warthox,

bin auch gespannt was dabei rum kommt wenn du einen promicro jagst

und es sind um genau zu sein 3 bit

der promini hat zwar 8 bit pwm ausgänge aber um das mindest signal von 1ms auszugeben brauchts ja schon die hälfte .. bleiben also noch 7bit zum steuern

und als bit zahlen hört sich das so wenig an..
7bit = 127
10bit = 1023

da machen 3 bit schon was her


gruß

felix

[r0sewhite]

Klarer Fall, wir haben Frühling: Alles wird GRÜN.

[Mffa]

Coole Farbgebung - nur der Akku passt nicht so ganz ... sag mal Tilman: Wie viele Copter hast du denn eigendlich schon gebaut ?

[el-dentiste]

Hi

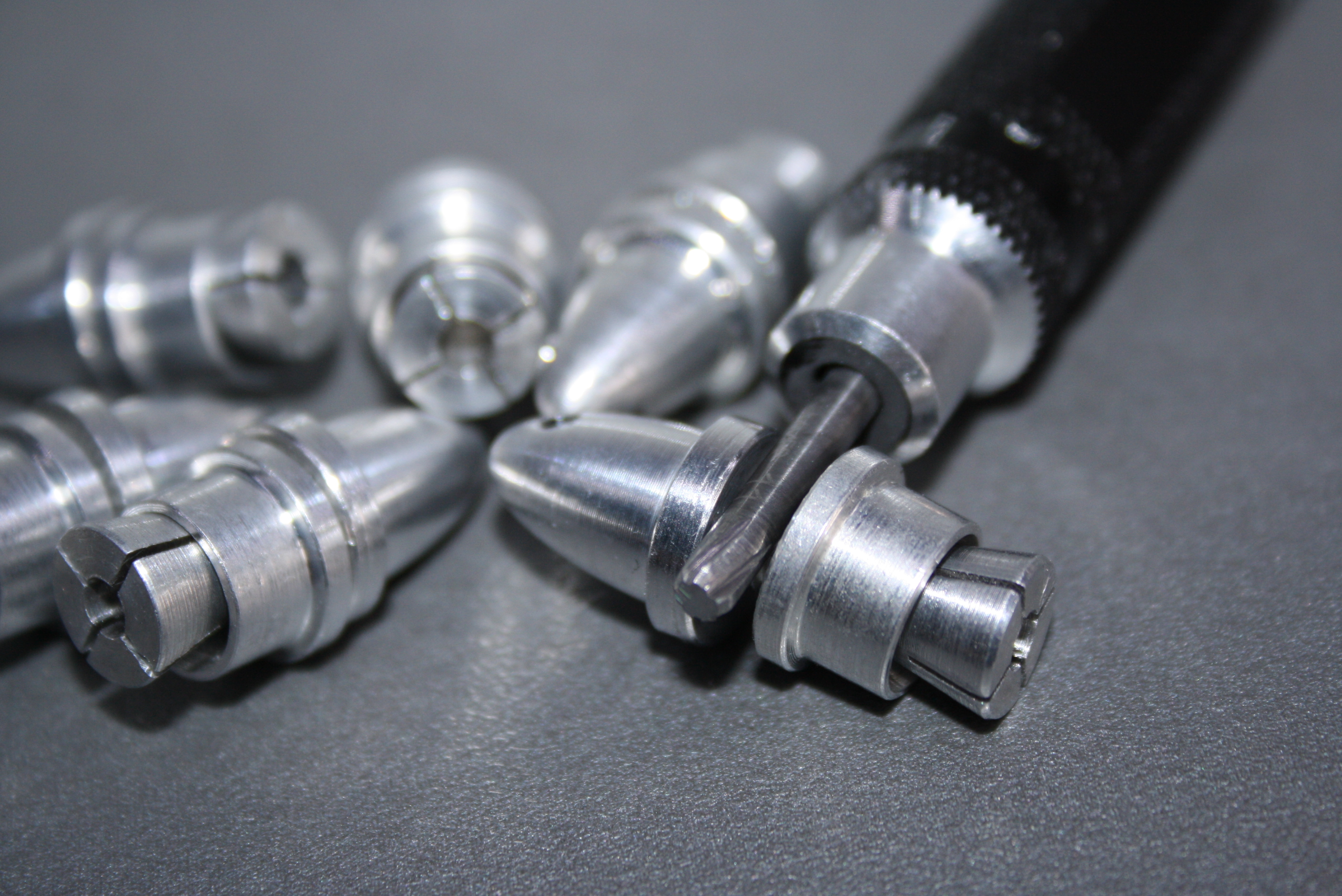

Habt ihr das auch manchmal das die tollen Klemmspinner nicht so passen wie sie sollten??!! weil der Grad der Schlitze in die Bohrung steht und die Bohrung bissl zu eng ist.
HIer mal ein kleines Hilfsmittel das fast jeder schnell zuhause herstellen kann.


Man nehme entweder eine alte 3,17mm Welle oder wie ich einen alte abgebrochen HSS-E Fräse mit 3,17mm Schaft und eine gesinterte Diamantscheibe und schleift sich selbst ein Paar Schneiden rein und setzt sie in einen Halter. b jetzt wie hie alter Werkzeug schaft oder sowas in der Art ist egal. Accu scharuber würde ichnicht nehmen, ruckzuck ist zuviel weg und der Prophalter sitzt schief!


DIe normale Silberstahlwelle muss man natürlich nachschärfen weil die nicht grossartig lange hält, aber selbst damit kommt mn schnell zum Ziel.
Wichtig ist wenn ihr ein Schneide schleift, die Scheibe schräg anzusetzen und den grössten Durchmesser der Welle nicht wegzuschleifen sonst bringt das Werkzeug nix !

Viel Spass

[RoadRunner373]

Cool, aber grünes Licht fehlt auch noch...

[frankyfly]

Habt ihr das auch manchmal das die tollen Klemmspinner nicht so passen wie sie sollten??!! weil der Grad der Schlitze in die Bohrung steht und die Bohrung bissl zu eng ist.

Nö, bisher noch nicht

[Dodger]

Klarer Fall, wir haben Frühling: Alles wird GRÜN.

Das ist ja quasi wieder back to the roots
Details, wir wollen Details !

Grüße,
Frank

[r0sewhite]

Coole Farbgebung - nur der Akku passt nicht so ganz ... sag mal Tilman: Wie viele Copter hast du denn eigendlich schon gebaut ?

Puh, keine Ahnung. Ohne Helis, also nur Multicopter, könnten so zwischen 60 und 70 sein. Wäre in Zukunft die Mengenangabe "viele" konkret genug?

Cool, aber grünes Licht fehlt auch noch...

Ist mir leider ausgegangen. Blau, rot, gelb und sogar violett hätte ich noch ausreichend gehabt. Macht nix, fliegt auch ohne LEDs.

Das ist ja quasi wieder back to the roots
Details, wir wollen Details !

Wieso back to the roots? Wegen dem Esther-Rahmen?

Details gibbet noch, wenn ich das Review geschrieben habe. Hab das Ding ja noch nichtmal geflogen, nur vorhin im Zimmer mal angeschwebt. Lipo, Motoren und ESCs sind von Gens Ace. Der Rest sind alte Bekannte.

[Dodger]

Coole Farbgebung - nur der Akku passt nicht so ganz ... sag mal Tilman: Wie viele Copter hast du denn eigendlich schon gebaut ?

Das ist ja quasi wieder back to the roots
Details, wir wollen Details !

Wieso back to the roots? Wegen dem Esther-Rahmen?

Ja, zwischenzeitlich schienen Alu-Vierkants & Kabelbinder ja eher auszusterben. Auch angesichts der vielen anderen tollen Frames die du so reviewed hast
