Hauptplatine Blade 130X

[wm13]

Hallo,

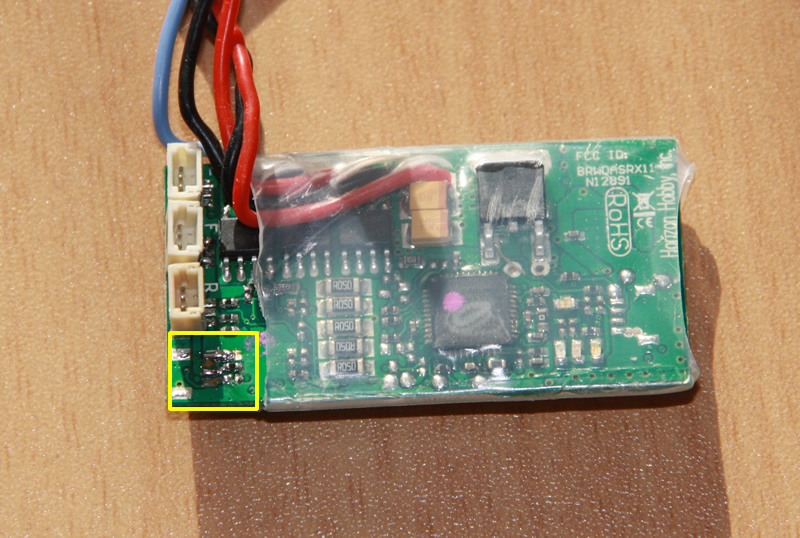

mein Kollege hat beim herausziehen des Kabels den Stecker herausgerissen. Jetzt wollte ich das löten und habe gesehen, dass hier ein Bauteil (Widerstand oder Kondensator) fehlt.

Kann mir jemand sagen, was das für Bauteile (direkt am Steckereingang - gelbe Markierung) sind?

Vielen Dank,
Werner

[Funkenschlosser]

Hallo Werner

habe zwar keine 130X, aber da es sich bei dem Stecker-Ausgang ja um einen Servo-Ausgang handelt, müssten alle Ausgänge eigentlich mit identischen Bauteilen beschaltet sein. Also würde ich mal an den Nachbar-Steckern schauen. Korrigiere mich jemand wenn ich irre!

Gruß

Andre

[wm13]

Alles klar,
werde mal messen.

Danke, Werner

[Tueftler]

werde mal messen.

Wenn die Bauteile noch an beiden Anschlüssen mit anderen Bauteilen verbunden sind, wirst du vermutlich falsche Werte rausbekommen.

Schau mal mit einer Lupe ob du lesen kannst was da drauf steht.

Oder haben die Bauteile ein "offenes Ende" das nicht angeschlossen ist, sofern die Stecker abgezogen sind? Dann wird's mit Messen auch gehen...

[wm13]

Danke für die Tipps,
das ist ein Spannungsteiler mit 1kOhm und 10kOhm.

Werner

[Tueftler]

Öhm... ok, das heißt du bestellst jetzt SMD-Widerstände?
-Didi- sucht noch was -evtl. lohnt es sich gemeinsam zu bestellen. Der braucht auch noch 3 Widerstände und 3 Transistoren...

[wm13]

nein, ich bestelle nicht, da ich solche SMD-Widerstände noch zu Hause hatte.
Allerdings konnte ich die Platine nicht mehr retten ...

[Tueftler]

nein, ich bestelle nicht, da ich solche SMD-Widerstände noch zu Hause hatte.

Ah, ok.

Allerdings konnte ich die Platine nicht mehr retten ...

Mist
