Help - Pitch unsymmetrisch

[TommyB]

Hi,

mein Rex CF ist jetzt zu 99% fertig (nur Akkus und Ritzel fehlen noch) - jetzt geht es ans Einstellen.

Ich habe dabei aber das Problem, das ich die Pitchwerte nicht symmetrisch hinbekomme.

Mit den vorgegebenen Gestängelängen ist es so, das ich von ca. +11 bis weit unter -15 komme (so weit geht meine Pitchlehre).

Ich habe, wie bei meinem Raptor auch, bei Knüppelneutralstellung alles rechtwinklig zueinander eingestellt und dann mit den Kugelköpfen am Blatthalter auf 0° Pitch justiert - heraus kommt obige Situation.

Verkürze ich die unteren Gestänge (Servos zu Taumelscheibe), dann wird zwar der obere und untere Wert gleich, aber die 0-Stellung ist dann nicht mehr auf Knüppelmitte.

Prinzipiell fliegt der Rex natürlich auch so, den extremen Minuswert kann ich ja noch in der Funke weglimitieren... aber gefallen tut mir das so eigentlich nicht

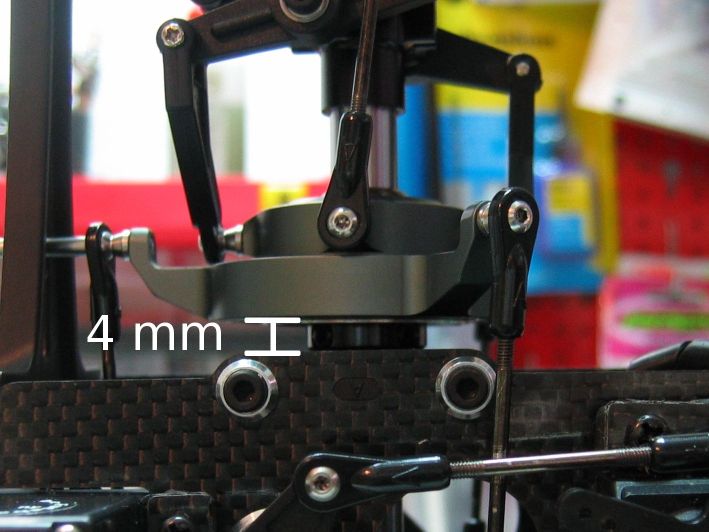

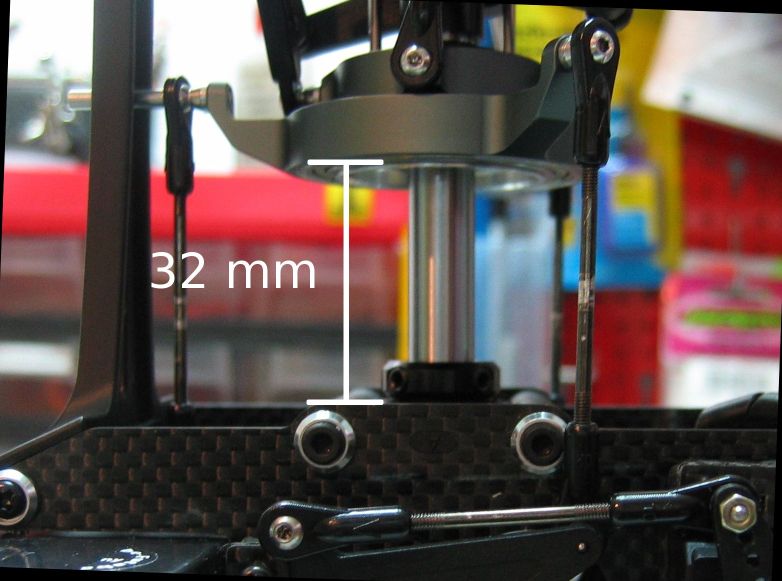

Es wäre mal interessant, mein Setup und vor allem die Gestängelängen mit anderen zu vergleichen, hierzu ein paar Bilder:







Danke für jeden Tipp.

[Sonne_Licht]

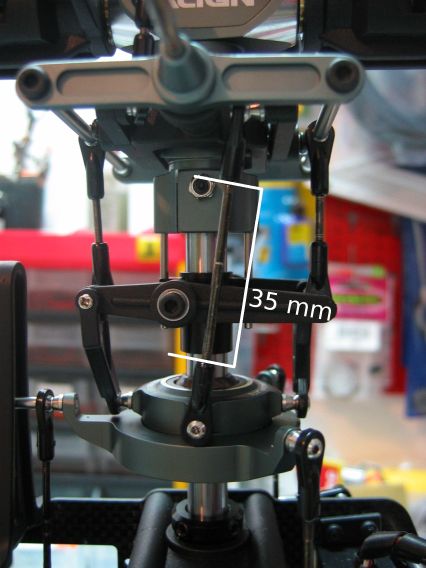

auf bild 1 stehen deine pk-hebel nicht parallel zu einander bei bei servomitte ... danach pitch 0 einstellen ....

gruss, roland

[polo16vcc]

Und bitte die Gestänge vom Servo zum Umlenkhebel parallel anbauen. Am Servo sind sie zu weit...versuch mal ein Loch rein zu gehen. Und die Servowege im Sender sind symmetrisch?

[TommyB]

auf bild 1 stehen deine pk-hebel nicht parallel zu einander bei bei servomitte ... danach pitch 0 einstellen ....

Danke - das wars... hatte ich irgendwie nicht so richtig wahrgenommen, macht aber extrem was aus.

Ich musste die unteren Gestänge von 32 auf 26,5mm kürzen, damit die Taumelscheibe in Neutralstellung so weit runter kommt, das die Hebel oben parallel stehen.

Jetzt passt alles. +/- 14° sind jetzt theoretisch drin.

[TommyB]

Und bitte die Gestänge vom Servo zum Umlenkhebel parallel anbauen. Am Servo sind sie zu weit...versuch mal ein Loch rein zu gehen. Und die Servowege im Sender sind symmetrisch?

Ok, Servos baue ich noch um (gibt das mehr Auflösung?)

Servowege sind jetzt fast 100% symmetrisch, ich musste Servomitten leicht korrigieren damit alles 90° zueinander steht, das konnte ich aber durch Drehen eines Servokreuzes minimieren.

[3d]

Jetzt passt alles. +/- 14° sind jetzt theoretisch drin.

14°
wie kann das denn?
ich will auch.
kriege nur 12 hin.

kannst du denn auch bei voll negativ und positiv auch voll roll und nick geben?


pk soll pitchkompensator heißen?

[TommyB]

14°
wie kann das denn?
ich will auch.
kriege nur 12 hin.

Eigenlich sind es sogar 15° - dann klemmt es aber ganz unten beim kleinsten Roll- oder Nick-Ausschlag...

kannst du denn auch bei voll negativ und positiv auch voll roll und nick geben?

Nicht wirklich - muß ich aber noch genauer einstellen und die Taumelscheibenausschläge dann entsprechend limitieren.

Davon abgesehen würde mein 6S Setup das wahrscheinlich ohnehin nicht durchziehen...
