Man könnte ja außen sich so nen Anschluß dranmachen..... für die Notbatterie

*hochhol*

hab auch umgebaut.
teile sind von reichelt, die haben nen 12V inverter. leuchtkraft bei 9,5V immer noch gut.
umbau, inkl. schalter 10 eumel.

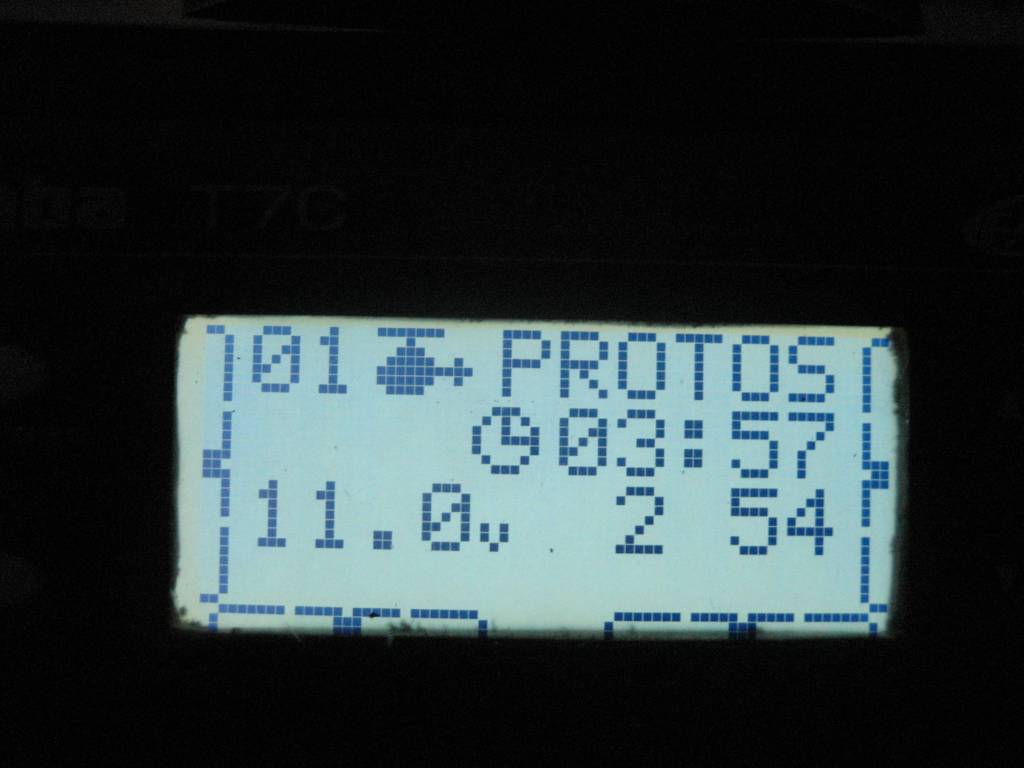

blöderweise, hab ich die folie hinter den ausschnitt verfrachtet und nicht direkt hinters display, im makro-modus sieht man´s dann...
an der platine, die direkt am display ist, wird ja der akku angestöpselt. die pins kommen auf der andern seite wieder n stück raus. langt grad so für nen servostecker!
den inverter hab ich unter der L/S platine montiert und ja er fiept n bissl...
der schalter für die beleuchtung ist auf der rückseite.
kommende updates:
neue folie direkt ans display,
spannung für inverterschalter nicht direkt vom akku, sondern vom ein/ausschalter der funke.

torro hat geschrieben: kommende updates:
neue folie direkt ans display,
spannung für inverterschalter nicht direkt vom akku, sondern vom ein/ausschalter der funke.

Da kann ich Dir verraten, dass du am Schalter lustigerweise nicht die Akkuspannung abgreifen kannst.
Die Schaltung ist intern echt merkwürdig...

Wir bleiben gespannt, wie es bei Dir weitergeht!

hmm, hab da noch nix gemessen, aber wenn du das sagst...

vielleicht meß ich mal fette lötpunkte an

ich kann mich jedenfalls noch daran erinnern, dass das recht merkwürdig war.
Sonst wär ich auch an den Schalter gegangen...

Sieht echt schick aus! Bin auch am überlegen meiner Funke so ein Leuchtdisplay zu verpassen. Ist das aber normal das bei Euch das H nicht mehr richtig zu sehen ist? Liegt das an der Leuchtefolie?

LG Sirius

Kalibah hat geschrieben:Ist das aber normal das bei Euch das H nicht mehr richtig zu sehen ist? Liegt das an der Leuchtefolie?

Äähm, blinkt das h nicht? Dann ist es nämlich eher schwer zu fotografieren...

das H blinkt.

hab noch n update zum nachtragen:

den inverter hab ich mit epoxy-knetmasse versteckt. jetzt fiept nix mehr.

Öhm *grübel* das wiederum weiß ich nicht so genau! Sah bei Dir nur das H leicht schimmern und bei torro fehlte es ganz. Sorry falls es wirklich blinkt.

LG Sirius

reichelt teile-liste:

EL-FOLIE 1010WS EL-Leuchtfolie, 10x10cm, weiß leuchte 1 8,15 Euro
EL-INVERTER 01 Inverter, 12V/100V für Folie 130cm²/B 1 3,80 Euro
T 217 Schiebeschalter-Miniatur, Lötanschluß 1 0,24 Euro

hab grad die funke an gemacht. das blinkt und wenn´s da ist, sieht man´s genauso gut wie den rest!

Ich hab dummerweise den 5v-Inverter und mußte noch extra ein Spannungsregler dazwischen schalten um auf 5V zu kommen.
daher ist der 12V/100V Inverter schon sehr viel besser! Bitte beobachtet mal, ob der mit 8,x Volt auch noch funktioniert, wenn der Senderakku entsprechend leer ist.

bis 9,4V hab ich´s getestet, es ist schon n unterschied zu 12V, aber es leuchtet immer noch gut bis sehr gut.
unter 9,5V geh ich mit den eneloops eh nicht.

seitwaerts hat geschrieben:Da kann ich Dir verraten, dass du am Schalter lustigerweise nicht die Akkuspannung abgreifen kannst.Die Schaltung ist intern echt merkwürdig...

Hmm wenn ich mich recht erinnere wurde die über Masse geschalten Sprich wennde am Schalter gegen Masse misst sind immer die 10V angelegen....
Ich hab dann glaub Masse auf dem Board direkt abgegriffen
