Inverted Sunrise GFK Chassis mit Heckausleger für BK117

Benutzeravatar
skysurfer
Beiträge: 5422
Registriert: 16.10.2004 10:59:08
Wohnort: Nürtingen (bei Stuttgart)

#16

Beitrag von skysurfer »

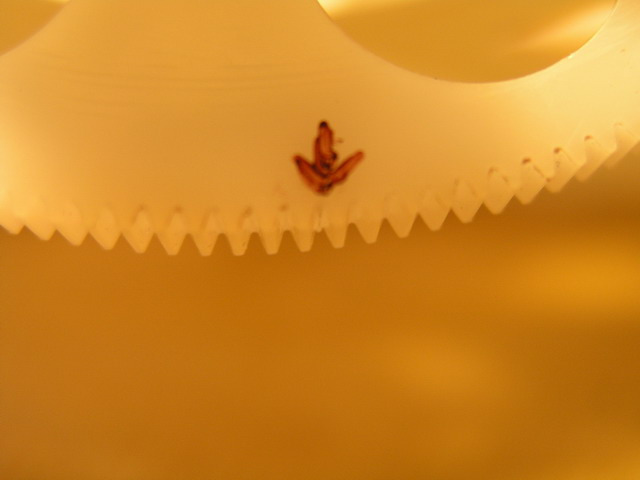

kleiner nachtrag zum hauptzahnrad:

beim drehtest des hauptzahnrades habe ich festgestellt, das dies an einer stelle am zwischengetriebe leicht hängt. :( :( :(

nach rücksprache mit yogi149 wurde das hauptzahnrad als übeltäter ausgemacht, da yogi149 vermutete das dies die anspritzstelle von der herstellung des zahnrades sein könnte.
mit einer lupe betrachtete ich die stelle genauer und so wie es yogi149 sagte war es dann auch.
mit einer säge entfernte ich dann diesen anguß und siehe da, das zahnrad läuft nun butterweich :D :D

ich hoffe, das dieser anguß auf dem bild bei genauerem betrachten gesehen werden kann. :oops:

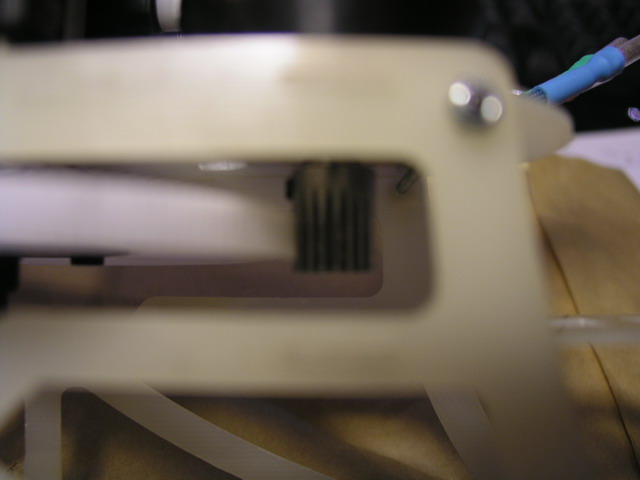

um das zahnflankenspiel zwischen hauptzahnrad und zwischengetriebe einzustellen gab mir yogi149 folgenden tipp:

die zwischengetriebe lagerböcke an der schraubseite etwas abziehen (z.b. abschmirgeln/abfeilen) um das spiel zu vergrößern und um dieses zu verkleinern papier unterlegen.
Dateianhänge
----------------------
Grüsse Hans-Peter

Logo 500 3D, Hughes mit T-Rex 450 5-Blatt Mini VStabi, Blade mCP X, Blade mQX, Blade 130x, Blade 130X Bo
Sender: MC-32 Hott + Spektrum Modul
Benutzeravatar
skysurfer
Beiträge: 5422
Registriert: 16.10.2004 10:59:08
Wohnort: Nürtingen (bei Stuttgart)

#17

Beitrag von skysurfer »

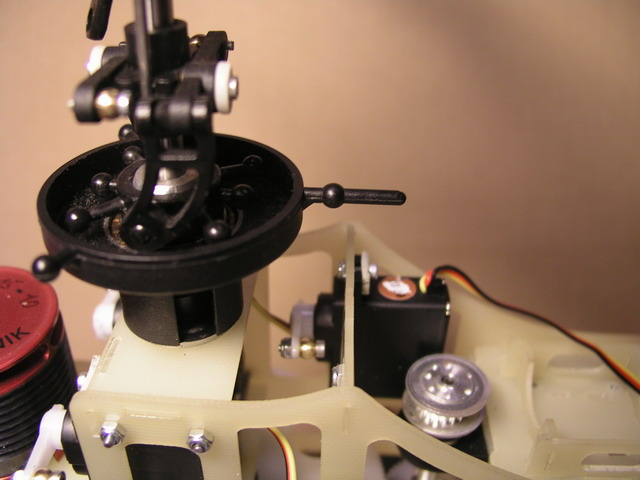

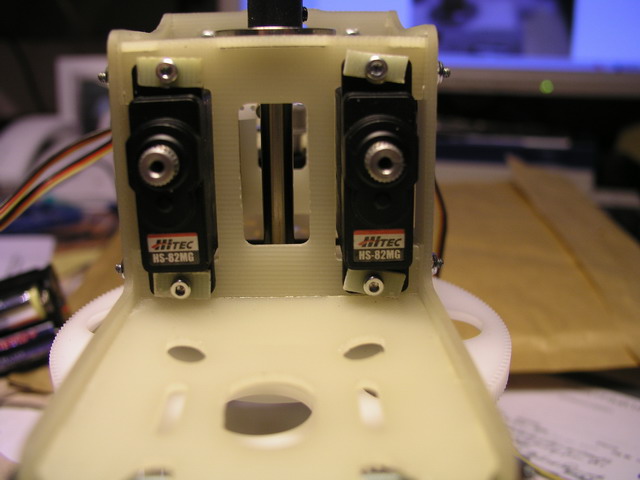

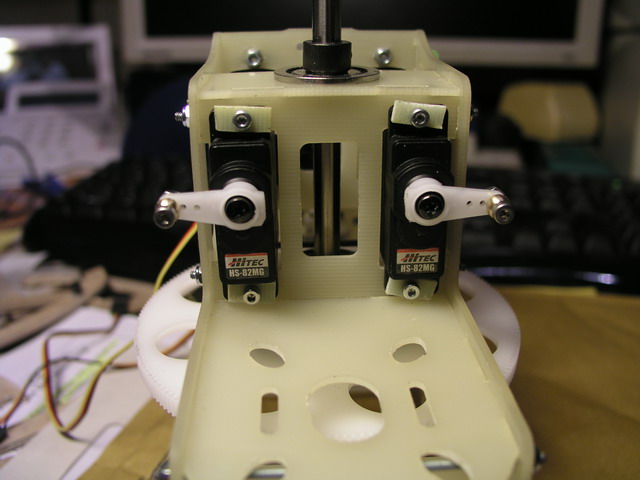

habe heute auch mal die drei taumelscheibenservos montiert.

edit: verbaut wurden 3 st. hs82mg

dies bedeutet keine größere aktion da bereits M2 selbstsichernde muttern angeklebt sind (ebend yogi149 typisch :shock: 8) 8) ), ausser das man dafür sorge tragen muss, das die M2 schraubenköpfe nicht durch die servohalterung rutschen.

man(n) ist ja jäger und sammler :shock: :shock: (ich weis, frauen hören dies nicht gerne :shock: :D ) und ich habe zufällig noch 1,5 mm starke GFK abfallstücke aus einem anderen projekt zur hand und habe daraus kurzerhand 6 st. a 5 x 10 mm zugesägt und in der mitte mit einer 2mm bohrung versehen (naja es sollten 5x10 mm, aber bei meinen sägekünste sind die doch etwas kleiner geworden und der schntt leider nicht paralell :oops: :D ).
aber der zweck heiligt ja die mittel :D :D

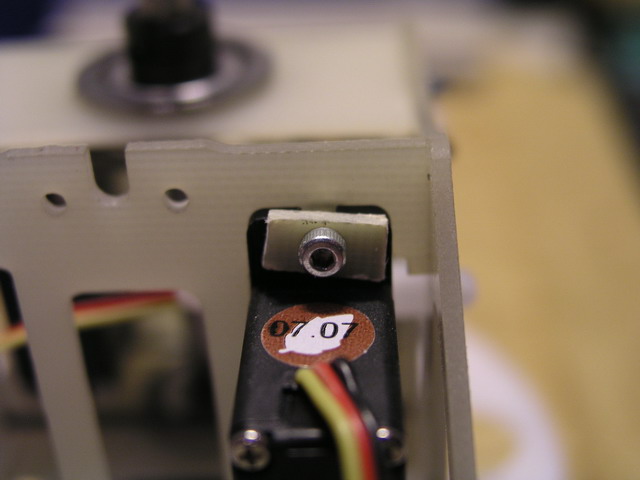

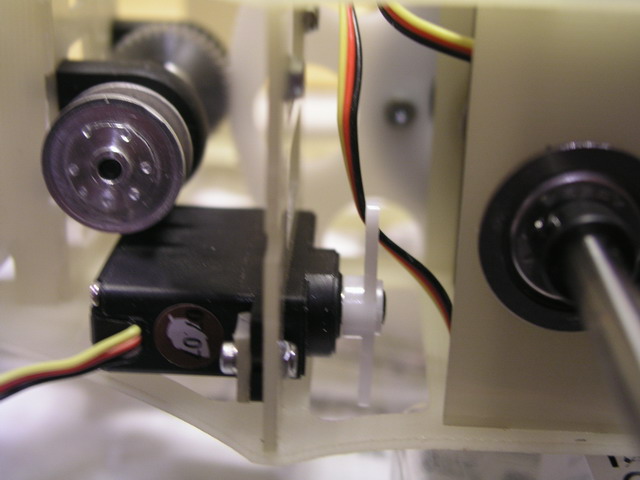

die vorderen zwei ts-servos sind sehr einfach zu montieren. bei dem hinteren muss man sich schon ein wenig mühe geben um das servo in seinen vorgesehen platz zu bekommen.

leider muss ich das hintere wieder ausbauen, da ich ganz vergessen habe, die kugel für das gestänge zu montieren :oops: :D

wie war das noch :scratch: :scratch: :scratch:

übung macht den meister :D :D
Dateianhänge
Zuletzt geändert von skysurfer am 05.12.2007 07:59:40, insgesamt 1-mal geändert.
----------------------
Grüsse Hans-Peter

Logo 500 3D, Hughes mit T-Rex 450 5-Blatt Mini VStabi, Blade mCP X, Blade mQX, Blade 130x, Blade 130X Bo
Sender: MC-32 Hott + Spektrum Modul
Treeda

#18

Beitrag von Treeda »

hm das ist ja spannend du hast das Riemenrad AUF dem oberen Lagerbock? Ich hab meins darunter, oder ist das wegen dem speziellen Heckausleger?

Übrigens exakt das gleiche Problem mit dem Zahnrad habe ich auch. Dann werd ich mal den Anguß suchen. Jetzt wo ich das lese Yogi hatte das auch in meinem Thread schon erwähnt... :oops: :oops:

Edit: Hab grad deine Erwähnung mit den 3 Höhen für das Heck gefunden.
Ich frag mich nur grade warum macht man das nicht immer recht weit oben hin?
Ich dachte je näher der HeRo dem Hauptrotorkreis ist desto weniger "schief" würde der Heli in der Luft hängen. Welche Vor-/Nachteile hat das denn?

Gruß
Andi
Benutzeravatar
skysurfer
Beiträge: 5422
Registriert: 16.10.2004 10:59:08
Wohnort: Nürtingen (bei Stuttgart)

#19

Beitrag von skysurfer »

Treeda hat geschrieben:hm das ist ja spannend du hast das Riemenrad AUF dem oberen Lagerbock? Ich hab meins darunter, oder ist das wegen dem speziellen Heckausleger?
hi andi,

das heck ist bei mir wegen dem bk117 rumpf so hoch.

muss aber erst mal ne anprobe machen, ob ich mit der höhe hinkomme :shock:

ich denke aber, so wie ich yogi kenne, hat der die höhe schon so eingestellt, wie es für die bk117 passen müsste.
Treeda hat geschrieben: Ich frag mich nur grade warum macht man das nicht immer recht weit oben hin?
das ist eine preisfrage, um das heck nach oben zu bringen, da es doch einen massiven zusätzlichen material und zeitaufwand für den hersteller bedeutet.
----------------------
Grüsse Hans-Peter

Logo 500 3D, Hughes mit T-Rex 450 5-Blatt Mini VStabi, Blade mCP X, Blade mQX, Blade 130x, Blade 130X Bo
Sender: MC-32 Hott + Spektrum Modul
Benutzeravatar
skysurfer
Beiträge: 5422
Registriert: 16.10.2004 10:59:08
Wohnort: Nürtingen (bei Stuttgart)

#20

Beitrag von skysurfer »

nabend,

habe heute die servos wieder ausgebaut, da ich ja an dem hinteren servo vergessen hatte, die kugel anzubringen :( :(

dabei ist mir aber aufgefallen, das es von der reihenfolge her besser ist, zuerst das hintere zu montieren, dadurch kommt man von vorne besser an die schraube zum dreharm.

nach der demontage der servos habe ich dem zweiarmigen hebel eine seite einfach abgesägt, da mir der zweite arme einfach nicht gefällt und dieser keinen zweck erfüllt. :D :D :D

dann das äusserste loch des einarmigen banditen :D :D auf 2 mm aufgebohrt, damit die kugel mit einer m2 imbusschraube und m2 selbstsichernde mutter befestigen werden kann.

habe dann mal 3 servos (ohne arme) an den empfänger und stromversorgung angeschlossen. den sender (trimmung auf 0) eingeschaltet, damit sichergestellt wurde, das sich die servos in der mittenposition befinden.

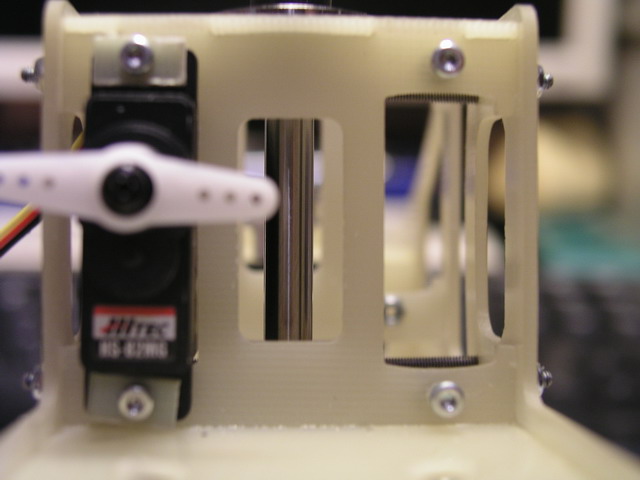

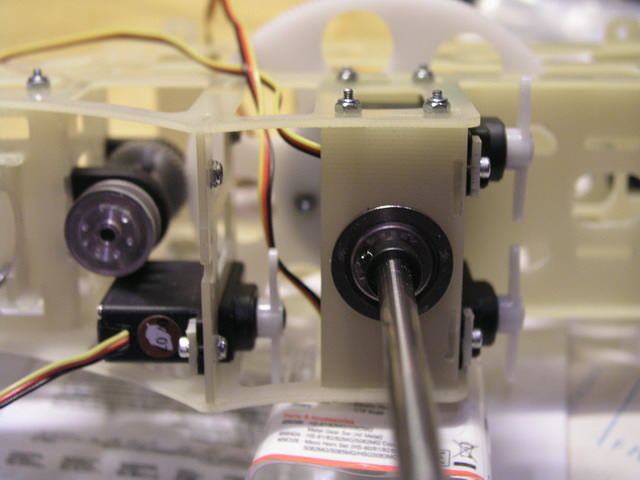

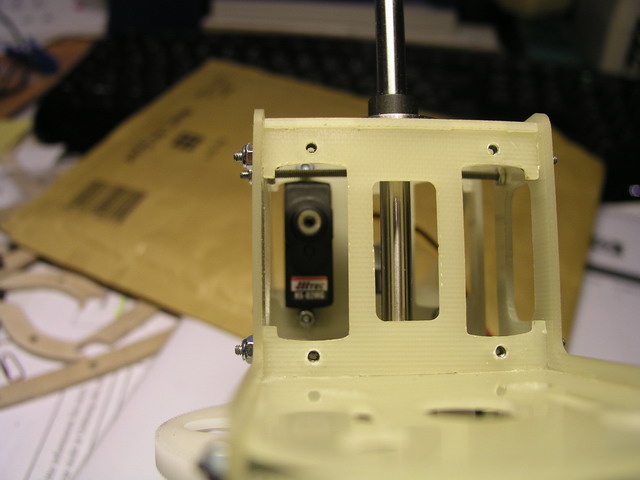

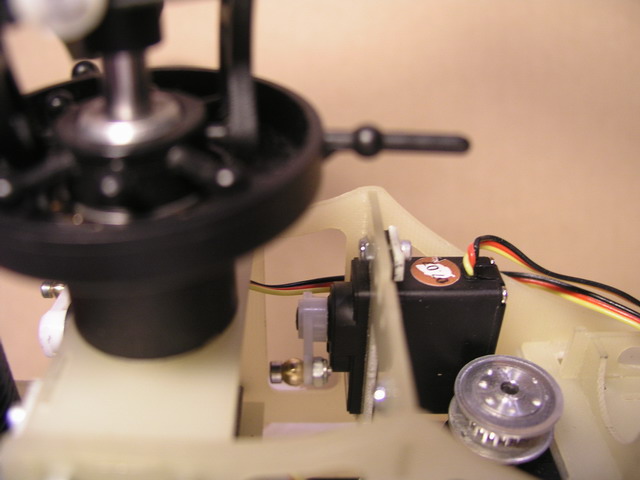

wie schon erwähnt wurde dann das hintere servo zuerst eingebaut, der arm am servo montiert und nochmals getestet, das sich der arm in der mittenposition befindet.

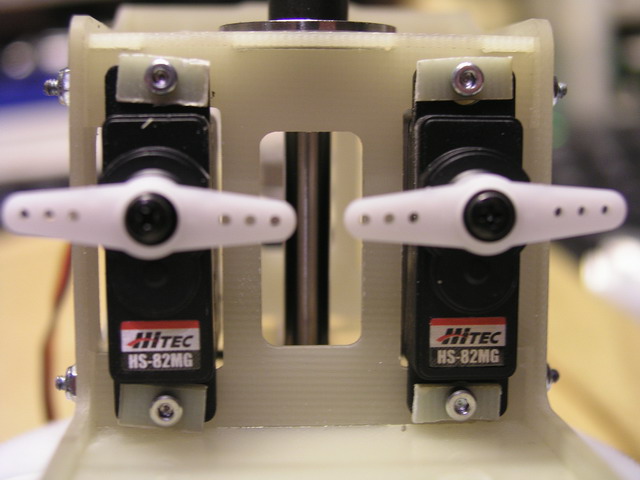

zuletzt wurden die zwei vorderen servos montiert, wieder die arme drauf, getestet ob diese sich in der mittenposition befinden.

edit: unbedingt die kugelköpfer hinter dem servoarm anbringen :wink: dies erspart eine weitere demontage des vorderen servos um an das hintere servo zu kommen :lol: bilder siehe post weiter hinten, nach motoreinbau
Dateianhänge
Zuletzt geändert von skysurfer am 11.12.2007 20:42:26, insgesamt 2-mal geändert.
----------------------
Grüsse Hans-Peter

Logo 500 3D, Hughes mit T-Rex 450 5-Blatt Mini VStabi, Blade mCP X, Blade mQX, Blade 130x, Blade 130X Bo
Sender: MC-32 Hott + Spektrum Modul
Benutzeravatar
skysurfer
Beiträge: 5422
Registriert: 16.10.2004 10:59:08
Wohnort: Nürtingen (bei Stuttgart)

#21

Beitrag von skysurfer »

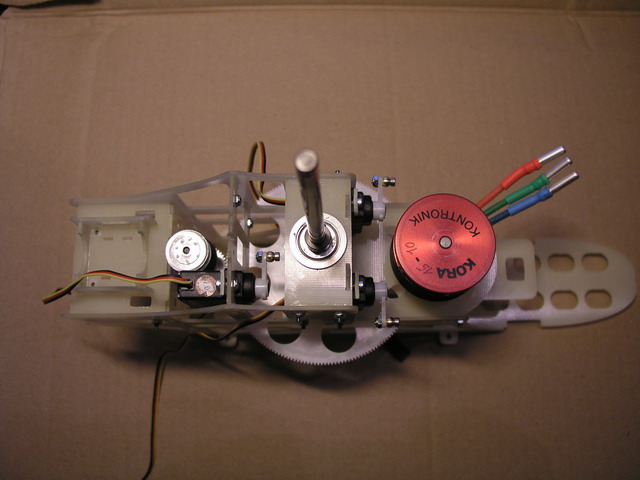

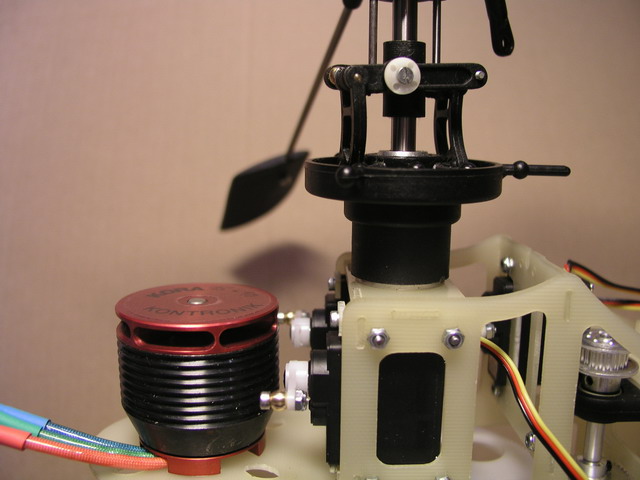

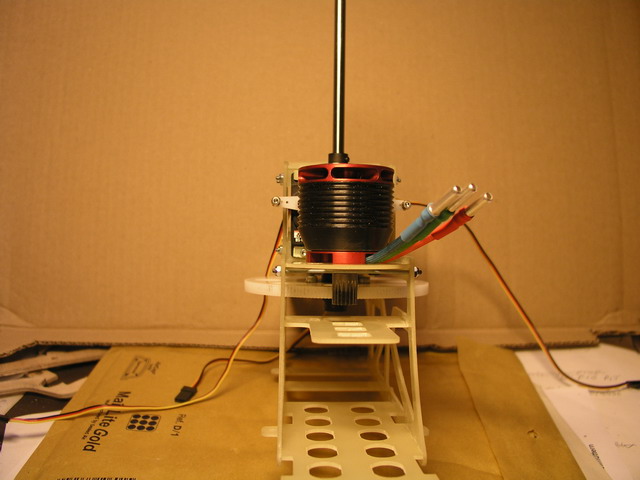

als nächsten schritt wurde dann der motor montiert.

verbaut wurde ein kontronik KORA15-10W mit einem 19-er ritzel. laut meinen berechnungen müsste das für einen 4s lipo ausreichen.

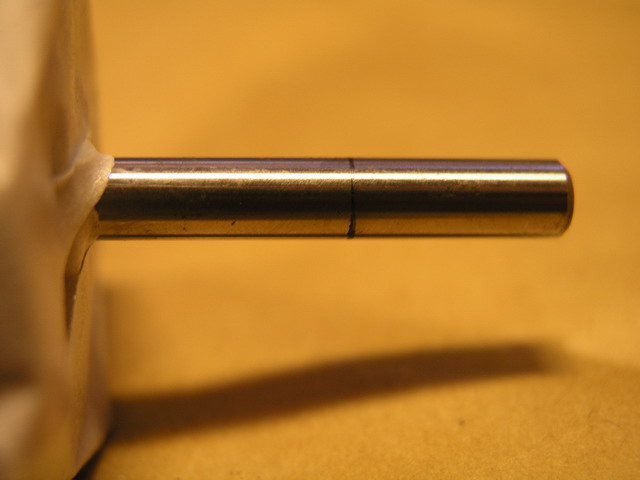

da die motorwelle zu lange ist, musste diese gekürzt werden.

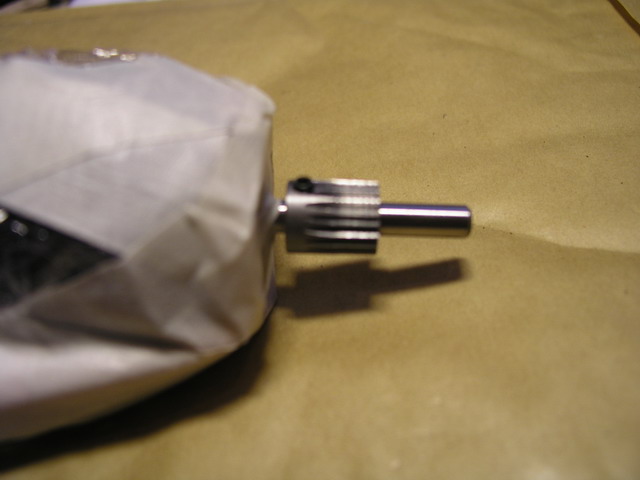

dazu habe ich das ritzel auf die welle geschoben, an dem vorgesehenen platz platziert und dann das ritzel zum hauptzahnradpositioniert. die madenschraube wein wenig fester angezogen, damit es nicht mehr verrutschen kann und nach dem probesitzen mit einem wasserfesten stift die welle da makiert wo sie gekürzt werden soll.

danach wurde das ritzel wieder entfernt und der motor mit einer frischhaltefolie, die welle einfach durch die folie gestossen, eingepackt. um ganz sicher zu gehen, das mir da beim trennen der welle nichts passiert, wurde über die folie noch tesa krepp gekleppt und darauf geachtet das keine lücke zwischen welle und abdeckung vorhanden ist.

mit einem schleifbock wurde dann die welle gekürzt.
dann musste nur noch die position der madenschaube auf der welle ermittelt werden, diese auf die welle übertragen und eine verflachung mit einer diamantfeile gefeilt.

zur kontrolle, nochmaliges probesitzen des motors mit ritzel am chassis um dann die madenschraube mit sicherungslack zu sichern.

die vorhandenen m2,5 imbusschrauben waren leider zu lange um den motor zu befestigen. diese habe ich auf ca. 6,5 mm gekürzt (bei dem mass ist eine unterlagsscheibe berücksichtigt).

zur montage des motors ist es von vorteil einen langen imbusschlüssel zu haben, da der beste zugangspunkt zu den schrauben von unten durch die gefrästen öffnungen des chassis ist.

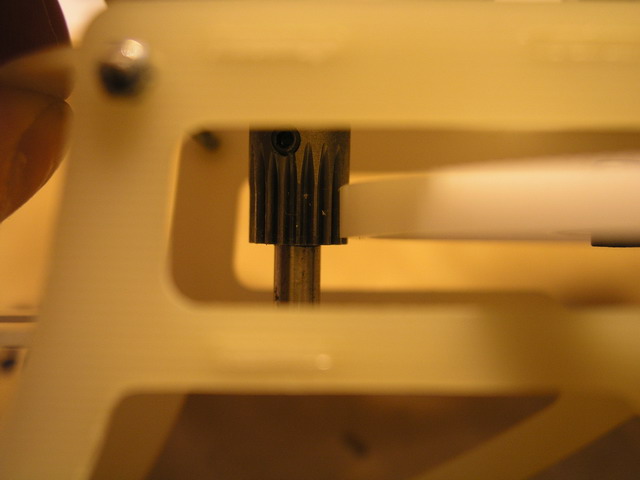

vor dem endgültigen festziehen des motors wurde noch das zahnflankenspiel eingestellt und mit papierstreifen getestet.
Dateianhänge
----------------------
Grüsse Hans-Peter

Logo 500 3D, Hughes mit T-Rex 450 5-Blatt Mini VStabi, Blade mCP X, Blade mQX, Blade 130x, Blade 130X Bo
Sender: MC-32 Hott + Spektrum Modul
Benutzeravatar
skysurfer
Beiträge: 5422
Registriert: 16.10.2004 10:59:08
Wohnort: Nürtingen (bei Stuttgart)

#22

Beitrag von skysurfer »

hi @ all,

kleiner nachtrag zum chassis.

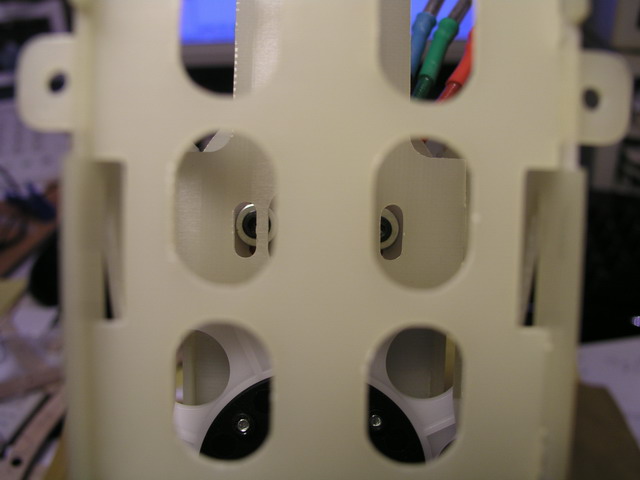

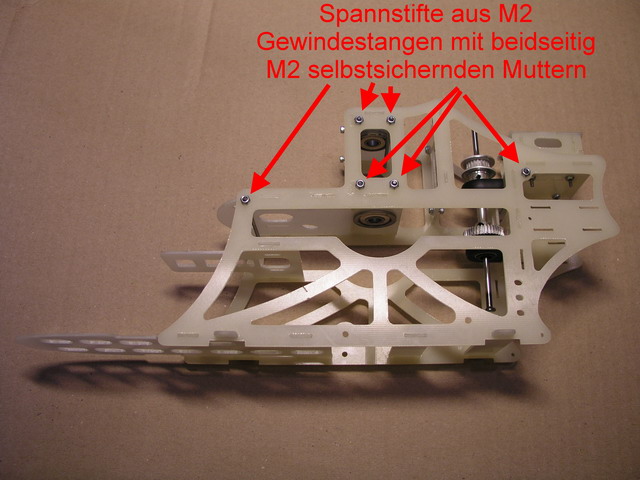

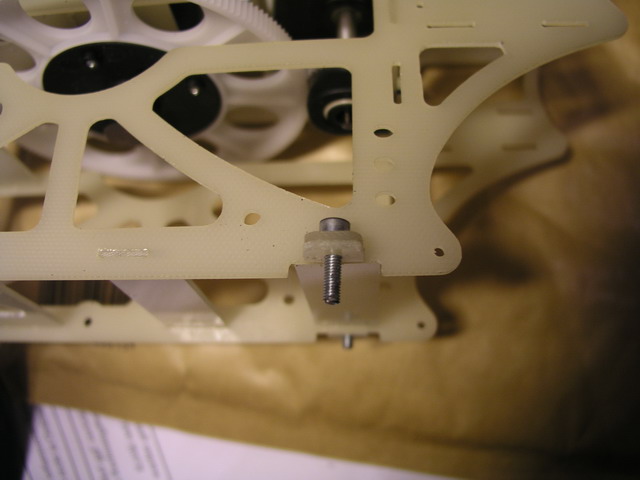

das chassis wird mit insgesamt 6 st. M2 gewindestangen abgestützt, damit es sich nicht seitlich auflösen kann.

diese gewindestangen sind beidseitig mit M2 selbstsichernden muttern versehen und sind werksseitig normalerweise so angezogen, das die muttern nur am chassis anliegen.
diese dürfen nicht fester angezogen werden, das sich sonst das chassis verzieht und es dadurch zu probs mit der leichtgängigkeit der mechanik kommen kann.
Dateianhänge
----------------------
Grüsse Hans-Peter

Logo 500 3D, Hughes mit T-Rex 450 5-Blatt Mini VStabi, Blade mCP X, Blade mQX, Blade 130x, Blade 130X Bo
Sender: MC-32 Hott + Spektrum Modul
Benutzeravatar
Ladidadi
Beiträge: 4677
Registriert: 14.04.2007 16:18:25
Wohnort: Borken(Hessen)

#23

Beitrag von Ladidadi »

Könnte man nicht einfach ne passende Hülse dazwischen setzen,dann hätte man nicht das Problem mit dem zu fest anzehen!?!
Gruss Daniel

Jeder Tag ist ein Sch... Tag,man muss nur das beste daraus machen!

Die Anzahl unserer Neider bestätigt unsere Fähigkeiten!

Ich knan snchleler tepipn als Klobriis mit den Fülegln schlgaen.

-Raptor 30, 3152 auf Ts, 3001 auf Gas, -> zur Zeit Umbau auf 50er
-Logo 400,SH-1350 auf TS,9250 auf Heck,V-Stabi Blueline
-Mini Titan
-FF-7 2,4Ghz
-Phoenix Simulator
-Funjet Ultra ,Torcster Antriebsset
Benutzeravatar
skysurfer
Beiträge: 5422
Registriert: 16.10.2004 10:59:08
Wohnort: Nürtingen (bei Stuttgart)

#24

Beitrag von skysurfer »

Ladidadi hat geschrieben:Könnte man nicht einfach ne passende Hülse dazwischen setzen,dann hätte man nicht das Problem mit dem zu fest anzehen!?!
hi daniel,

das mit der hülse hatte ich zuerst auch überlegt 8)
aber, an diesen stellen geht es sehr eng her, teilweise an eingeklebten muttern zum servo oder lagerbock befestigen, vorbei. da liegen die gewindestangen teilweise direkt an den mutter an.

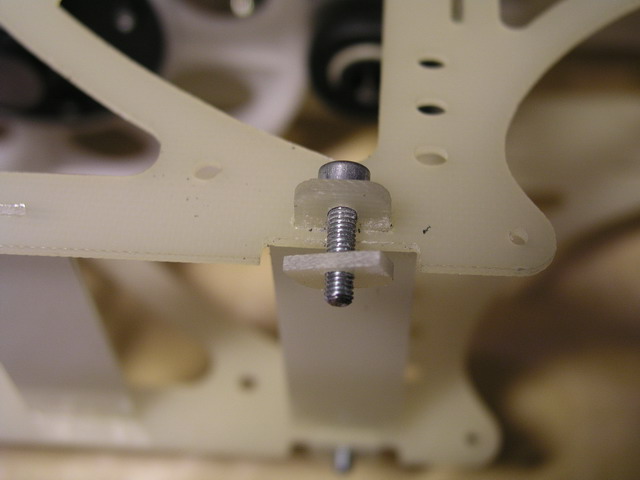

habe am dom, bei den oberen gewindestangen dann von innen m2 muttern verwendet, aber das ist einge ganz schöne frickelei bist man die drin hat.
habe dann auch jürgen kontaktiert und nach rücksprache bin ich der gleichen meinung wie jürgen.

einfach nur die äusseren muttern von aussen ans chassis legen, damit die gewindestange kein spiel hat.

die stangen sind ja nur zur vorsorge da, das, falls sich der kleb auflöst, nicht gleich das chassis im flug auseinander fällt.
----------------------
Grüsse Hans-Peter

Logo 500 3D, Hughes mit T-Rex 450 5-Blatt Mini VStabi, Blade mCP X, Blade mQX, Blade 130x, Blade 130X Bo
Sender: MC-32 Hott + Spektrum Modul
Treeda

#25

Beitrag von Treeda »

Hi Skysurfer,

Ich glaub du musst die Kugeln nochmal abmachen .-)
Ich musste die Kugeln von hinten an die Ärmchen machen sonst stand das Gestänge zu schräg.

http://www.rchelifan.org/viewtopic.php? ... c&start=60
Benutzeravatar
skysurfer
Beiträge: 5422
Registriert: 16.10.2004 10:59:08
Wohnort: Nürtingen (bei Stuttgart)

#26

Beitrag von skysurfer »

Treeda hat geschrieben:Hi Skysurfer,

Ich glaub du musst die Kugeln nochmal abmachen .-)
Ich musste die Kugeln von hinten an die Ärmchen machen sonst stand das Gestänge zu schräg.

http://www.rchelifan.org/viewtopic.php? ... c&start=60
hi,

das hat mir heute schon mal jemand geschrieben :D :D :D :D

das habe ich mir schon beim montieren fast gedacht :lol: :lol:

aber das habe ich dann verschoben, bis zur kopfmontage :shock: :shock:
----------------------
Grüsse Hans-Peter

Logo 500 3D, Hughes mit T-Rex 450 5-Blatt Mini VStabi, Blade mCP X, Blade mQX, Blade 130x, Blade 130X Bo
Sender: MC-32 Hott + Spektrum Modul
Benutzeravatar
skysurfer
Beiträge: 5422
Registriert: 16.10.2004 10:59:08
Wohnort: Nürtingen (bei Stuttgart)

#27

Beitrag von skysurfer »

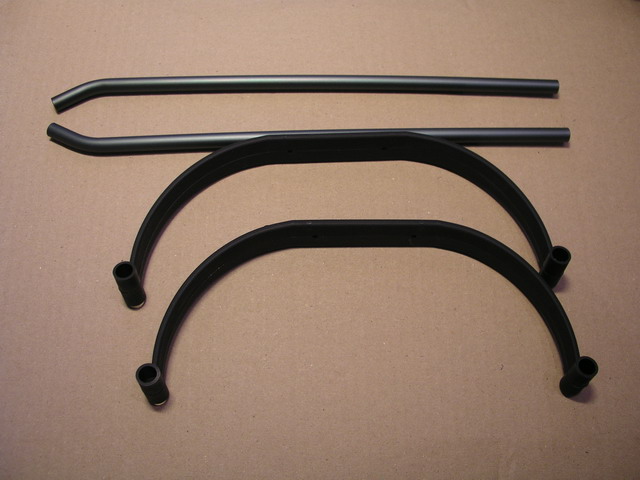

so heute war das landegestell dran

verbaut wurde ein landegestell vom rex600 elektro. :lol: :lol: :lol:

ich wollte zuerst selbst eines aus alu bauen, aber nach einem tipp von yogi149 viel die entscheidung zum rex landegestell.
zum preis von 11,98 € lohnt es sich einfach nicht selber eines zu bauen, das auch nur zum einfliegen der mechanik dienen soll. :( :(

zuerst habe ich die kufenbügel zu den vorgesehenen ausschnitten im chassis angepasst.
dies arbeit hätte ich mir ersparen können, da sämtliche distanzblättchen für das landegestell dem chassis beiliegen.

habe ich aber leider erst nach dem anpassen der kufenbügel festgestellt. :( :(

da aber das rex landegestell doch wesentlich massiver ist als das vom eco 8 habe ich da keine bedenken bei einer härteren landung.

die kleinen distanzblättchen musste ich jedoch an der innenseite ein wenig abfeilen, das diese von der bohrung nicht 100%-ig zu der chassisaufnahme passten.

verschraubt wurden die kufenbügel mit M3 imbusschrauben und M2 muttern gesichert mit sicherungslack.

die kufen habe ich noch um 50 mm gekürzt, damit das ganz nicht ganz zo klobig aussieht. :lol: :lol:
die den kufenbügel beiliegenden verschlussstopfen habe ich mit einem tropfen CA eingeklebt.

aber wie schon geschrieben, das landegestell wird ja nur zum einfliegen der mechanik benötigt.

nun muss ich meinen rassen nur noch alle 4 wochen mähen, da der heli geländegängig wurde. :shock: :shock: 8) 8) :lol: :lol: :lol:
Dateianhänge

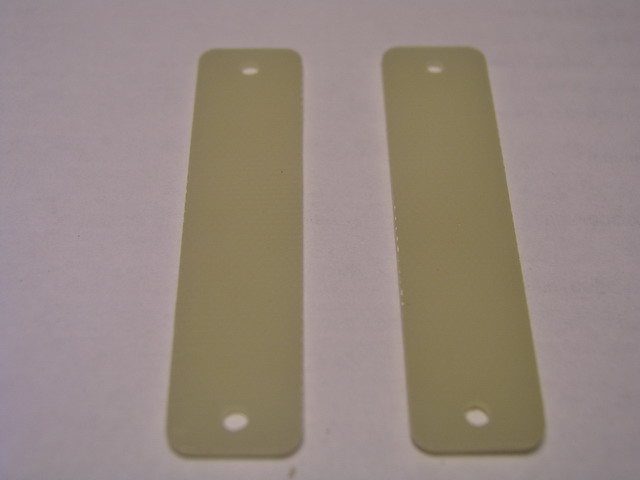

die grösseren distanzplatten, die normalerweise von unten in die aussparung der chassisaufnahme kommen sollten.
die grösseren distanzplatten, die normalerweise von unten in die aussparung der chassisaufnahme kommen sollten.

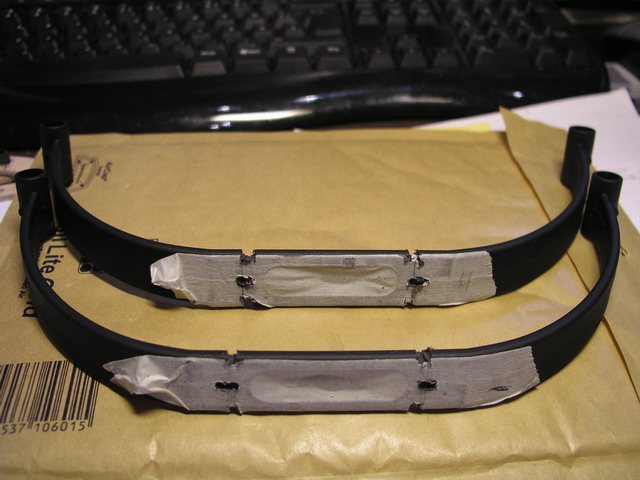

markierte und teileweise bearbeitete kufenbügel.
markierte und teileweise bearbeitete kufenbügel.

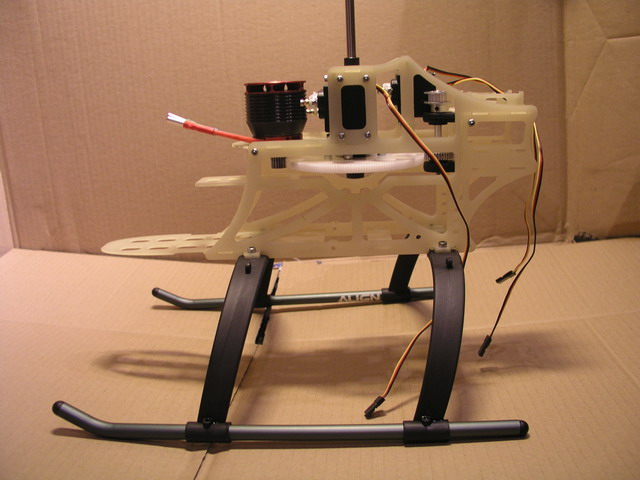

schön hochgelegt das chassis
schön hochgelegt das chassis
sehr schön zu sehen (zwischen kufenbügel und befestigungspunkt chassis) das distanzplättchen.
sehr schön zu sehen (zwischen kufenbügel und befestigungspunkt chassis) das distanzplättchen.

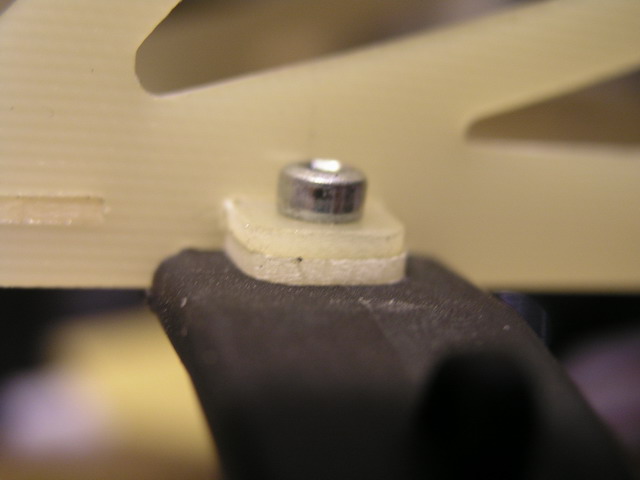

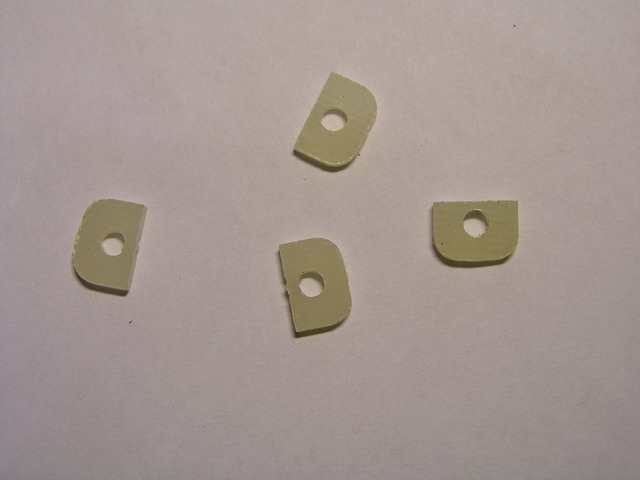

die kleinen distanzplättchen, die zwischen chassisaufnahme und den unteren distanzplatten (siehe voriges bild) kommen.
die kleinen distanzplättchen, die zwischen chassisaufnahme und den unteren distanzplatten (siehe voriges bild) kommen.
----------------------
Grüsse Hans-Peter

Logo 500 3D, Hughes mit T-Rex 450 5-Blatt Mini VStabi, Blade mCP X, Blade mQX, Blade 130x, Blade 130X Bo
Sender: MC-32 Hott + Spektrum Modul
Benutzeravatar
skysurfer
Beiträge: 5422
Registriert: 16.10.2004 10:59:08
Wohnort: Nürtingen (bei Stuttgart)

#28

Beitrag von skysurfer »

nabend @ all,

da ich mich gerade mit dem rotorkopf beschäftige (weiteres dazu später) habe ich zuersteinmal den fehler (siehe ein paar posting vorher, vor der motormontage) mit den kugelhöpfen an den servoarmen behoben :shock: :oops:

danke für den tipp an yogi149 und treeda 8) 8)

dazu musste ich leider das linke servo, von vorne gesehen, ausbauen, um an das hintere servo zukommen. :( :(
der motor musste allerdings nicht ausgebaut werden. :shock: :shock: :D :D

habe dann den servoarm des hinteren servos demontiert und den kugelkopf gedreht und das ganze wieder montiert.

die vorderen servos stellten kein prob. dar. 8) 8)

beim ersten und zweiten bild, wie es nicht sein sollte :shock:
beim dritten und vierten bild, nach dem drehen der kugelköpfe, wie es sein sollte. 8) 8)
Dateianhänge
Bild 4
Bild 4
Bild 3
Bild 3
Bild 2
Bild 2
Bild 1
Bild 1
Zuletzt geändert von skysurfer am 11.12.2007 21:39:59, insgesamt 1-mal geändert.
----------------------
Grüsse Hans-Peter

Logo 500 3D, Hughes mit T-Rex 450 5-Blatt Mini VStabi, Blade mCP X, Blade mQX, Blade 130x, Blade 130X Bo
Sender: MC-32 Hott + Spektrum Modul
Treeda

#29

Beitrag von Treeda »

:scratch: :cheers:
Benutzeravatar
skysurfer
Beiträge: 5422
Registriert: 16.10.2004 10:59:08
Wohnort: Nürtingen (bei Stuttgart)

#30

Beitrag von skysurfer »

Treeda hat geschrieben::scratch: :cheers:
das muss ich jetzt aber nicht verstehen :scratch: :lol: :lol:

habe mal im kommentar die bildreihenfolge geschrieben. :shock: :shock:

vielleicht wolltest du mir das damit sagen :lol: :lol: :lol:
----------------------
Grüsse Hans-Peter

Logo 500 3D, Hughes mit T-Rex 450 5-Blatt Mini VStabi, Blade mCP X, Blade mQX, Blade 130x, Blade 130X Bo
Sender: MC-32 Hott + Spektrum Modul
