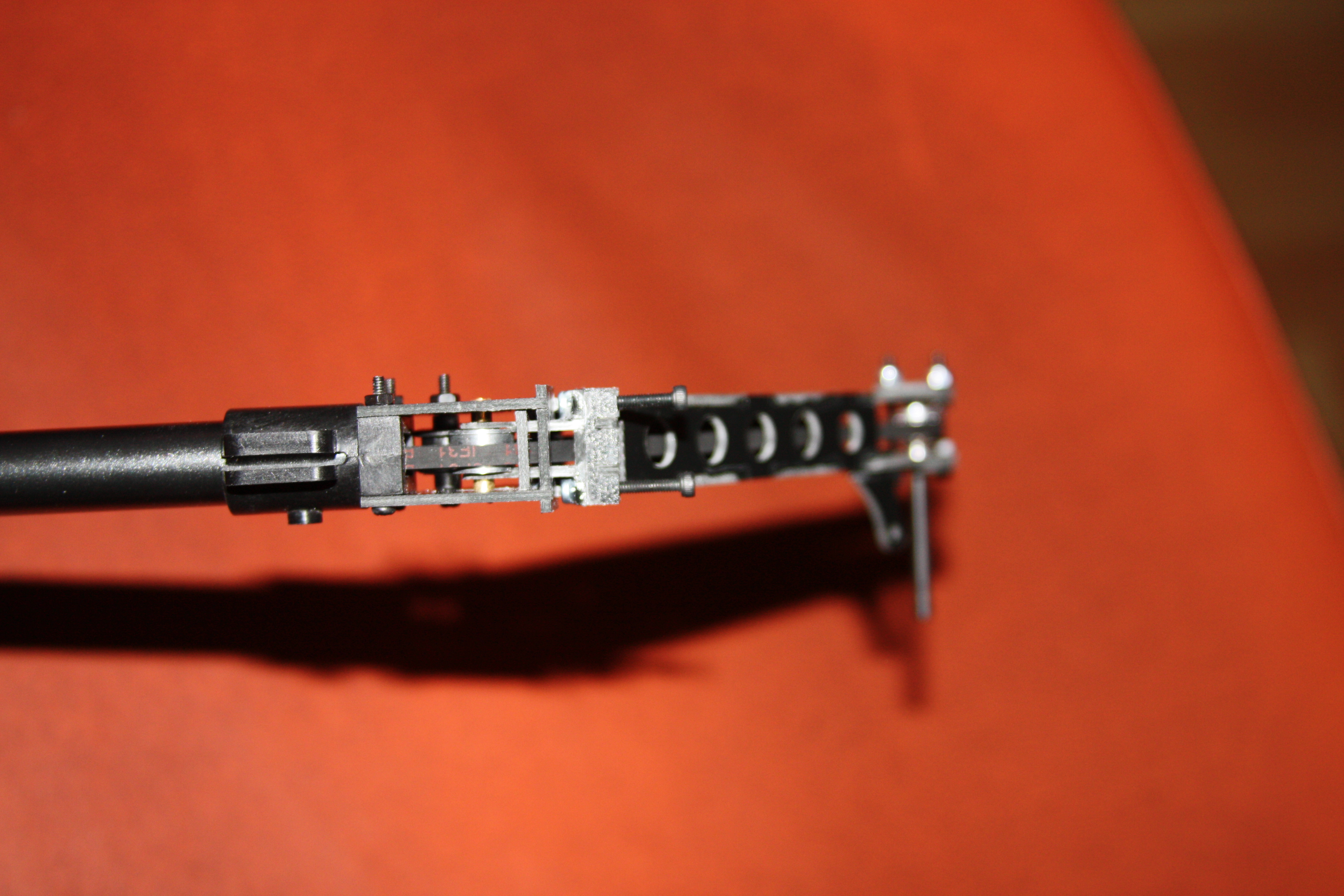

Das nenn ich mal ne Höherlegung/Umlenkung!!! DAs mit dem Riemenspanner tolle Sache

Na, dann hoff ich, das das Teil bald im Shop erhältlich is.....

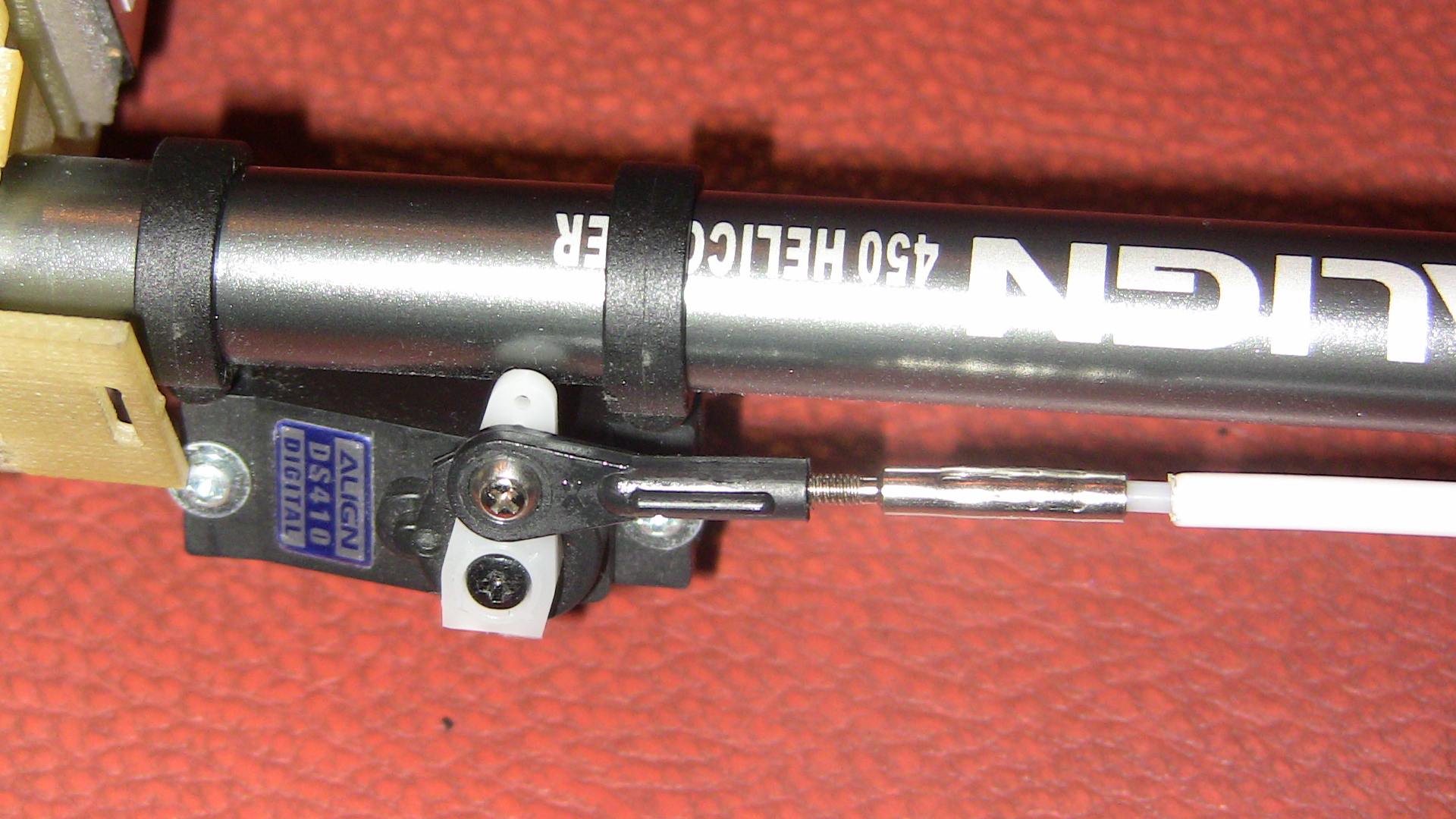

PS.: beim Bowdenzug, Befestigung beim Servo...

Kugelkopf/Pfanne, so ein Bowdenzugklemme oder was wäre sonst am besten??

[kfo-heli]

ich nehme gerne eine Bowdenzugklemme - sicherer Halt und mit einem Gewinde variabel einstellbar.

[kfo-heli]

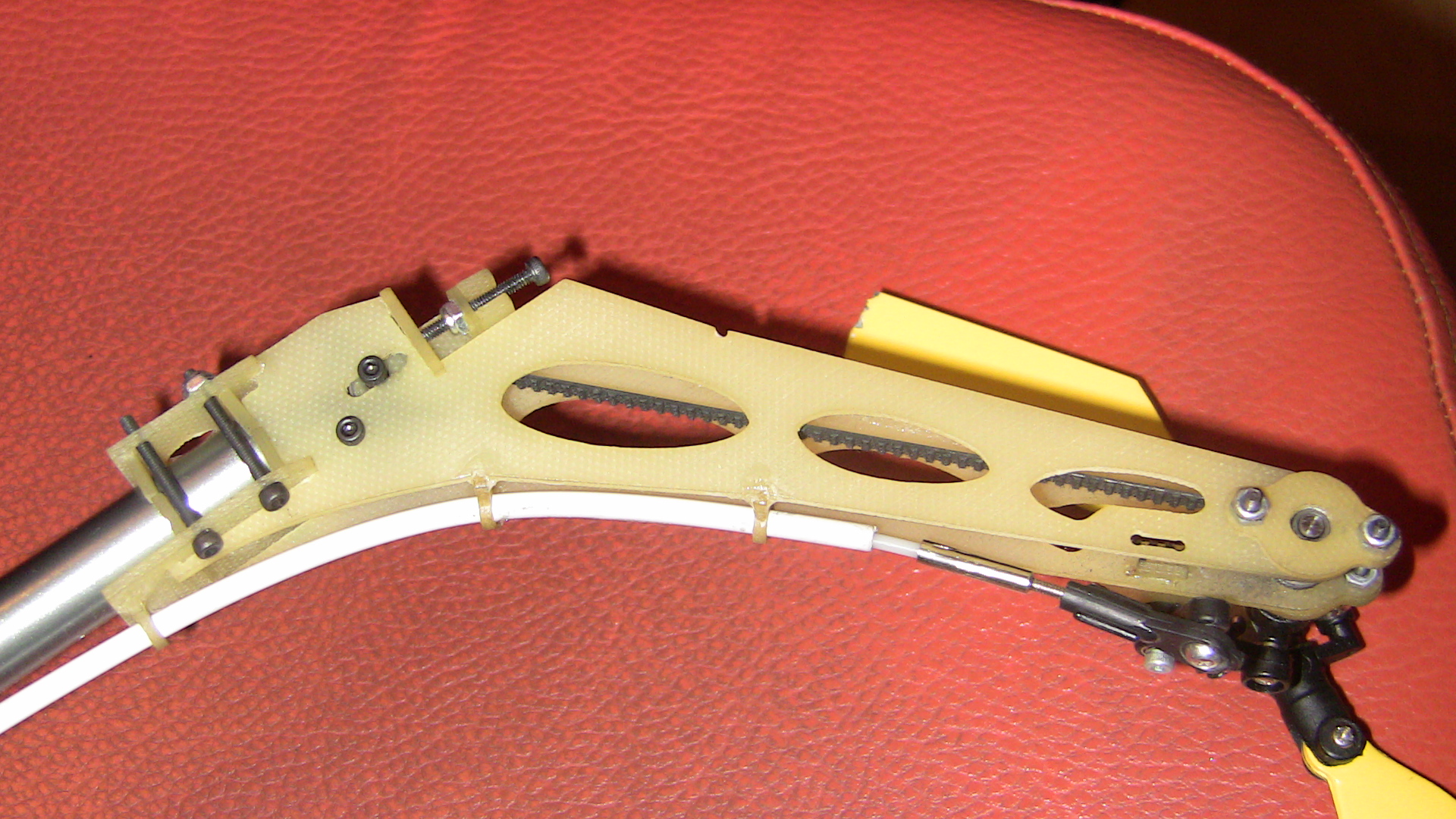

oder so geht auch gut:

[yogi149]

Hi

für die "Löthülsen" habe ich meine Crimpzange umgebaut.
Für Servo-Stecker braucht man ja nur die kleine Öffnung.
Die andere habe ich so aufgedremelt, das damit die Hülse gut auf den Bowdenzug mit 0,8mm Drahtseele gequetscht werden kann.
Dann mit Kugelkopf ans Servo.



[ChristianFrankreich]

Yogi, nu feil nicht so viel an Deiner Crimpzange und dem alten Keilriemenheck sondern an den wichtigen Dingen des Lebens

[yogi149]

Hi





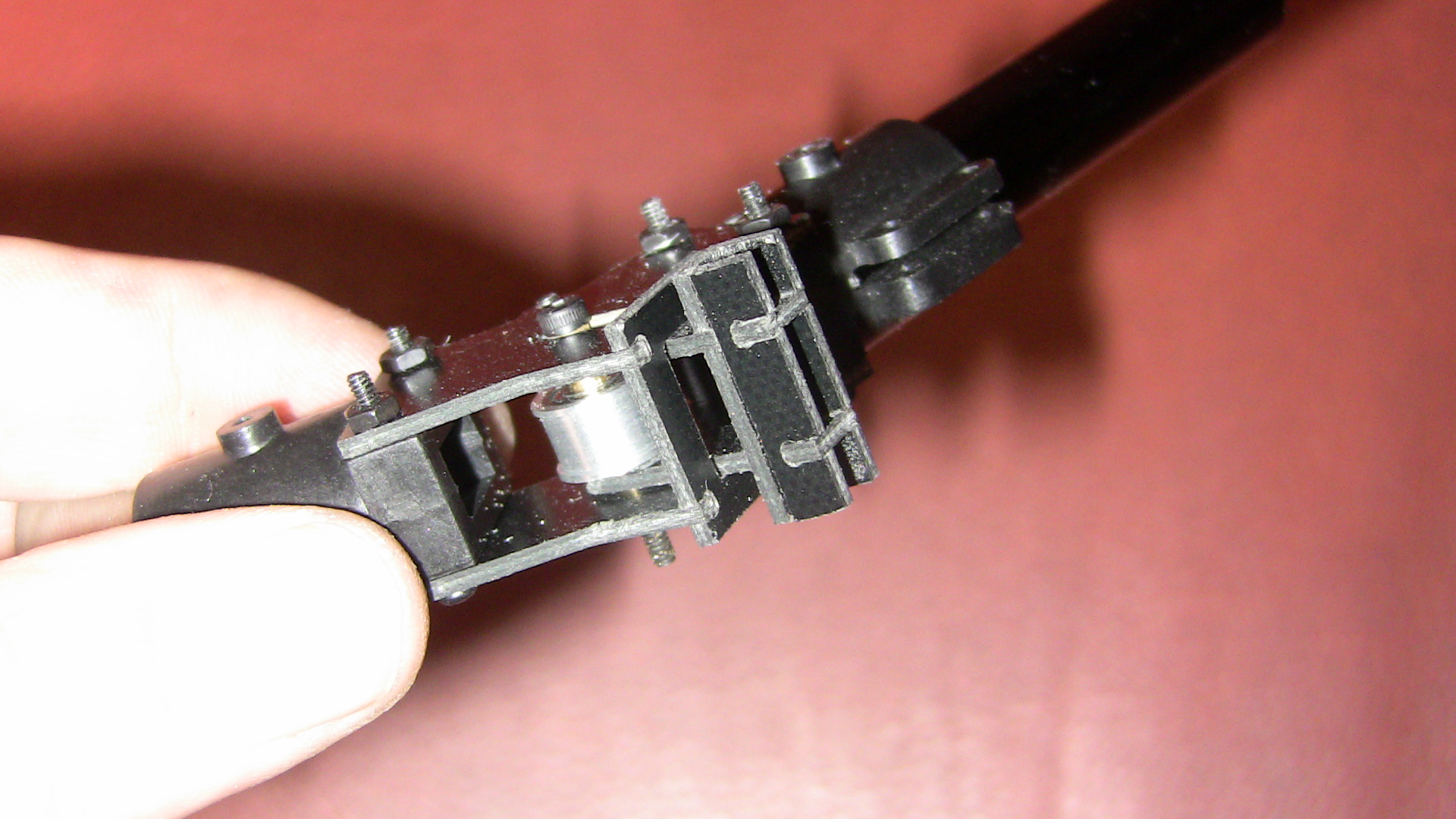

Da sind jetzt erstmal die Rollen aus meiner Bell drin.
Die für die Umlenkung mache ich dann breiter.

und damit Chris nicht weinen muss:


ich arbeite ja dran.

[ChristianFrankreich]

und damit Chris nicht weinen muss

geht schon - habe ja heute ein großes aber leichtes Packet in die Hand gedrückt bekommen

[Icebear]

Yogi, nu feil nicht so viel an Deiner Crimpzange und dem alten Keilriemenheck sondern an den wichtigen Dingen des Lebens

Hihi, darf ich das irgendwo unterschreiben
*ohje, jetzt aber ganz schnell weg*

[Lutscher2k7]

Ist die Umlenkung schon Serienreif?

[kfo-heli]

schaut mal hier:

http://www.rclineforum.de/forum/thread. ... 0dc02c5ae3

[yogi149]

Ist die Umlenkung schon Serienreif?

im Prinzip schon, aber ich designe gerade noch eine Variante.

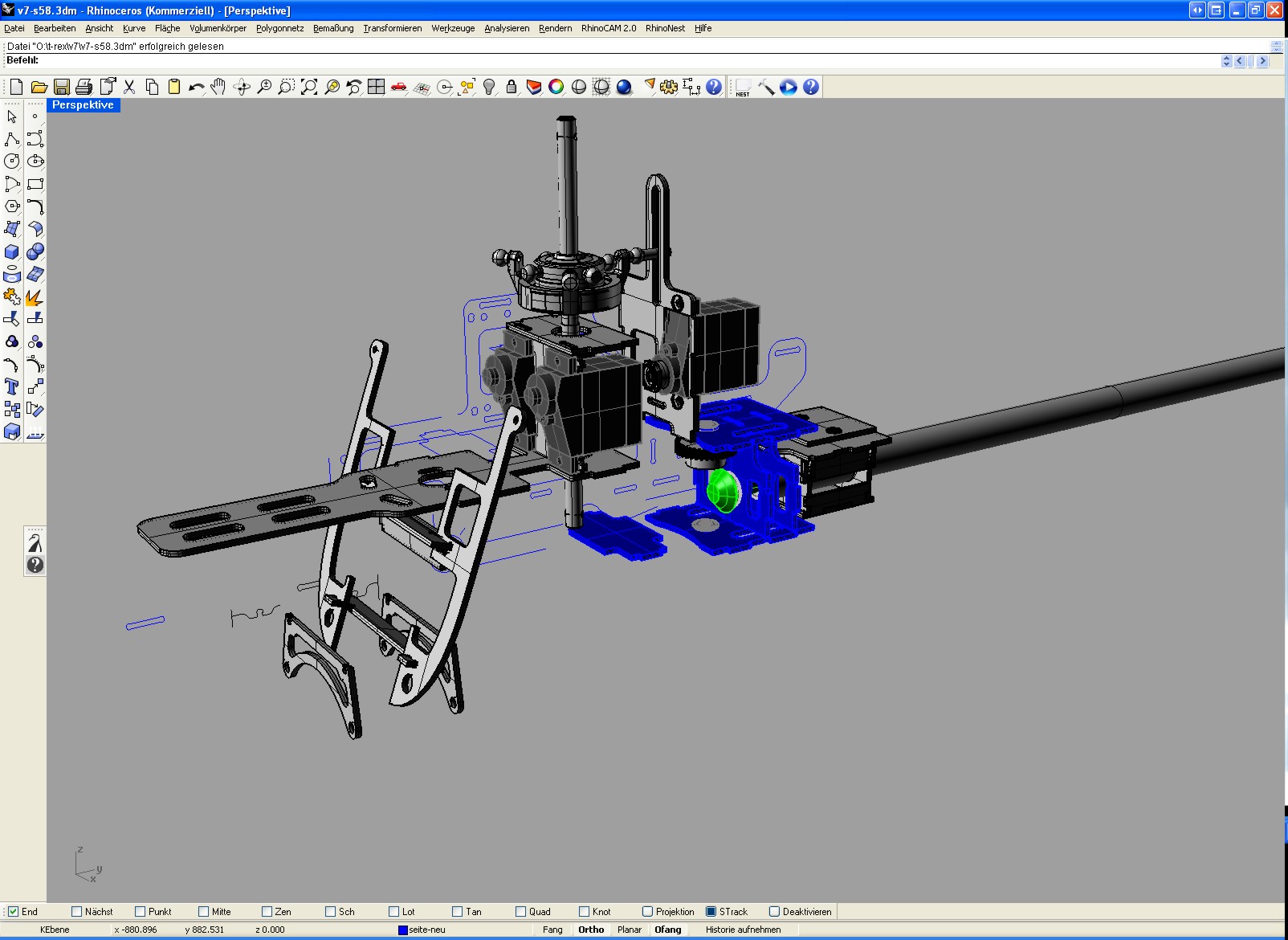

Mal ne Frage an die Leute, die das Original verbaut haben: schleift der Riemen nicht an den Kunststoffteilen?

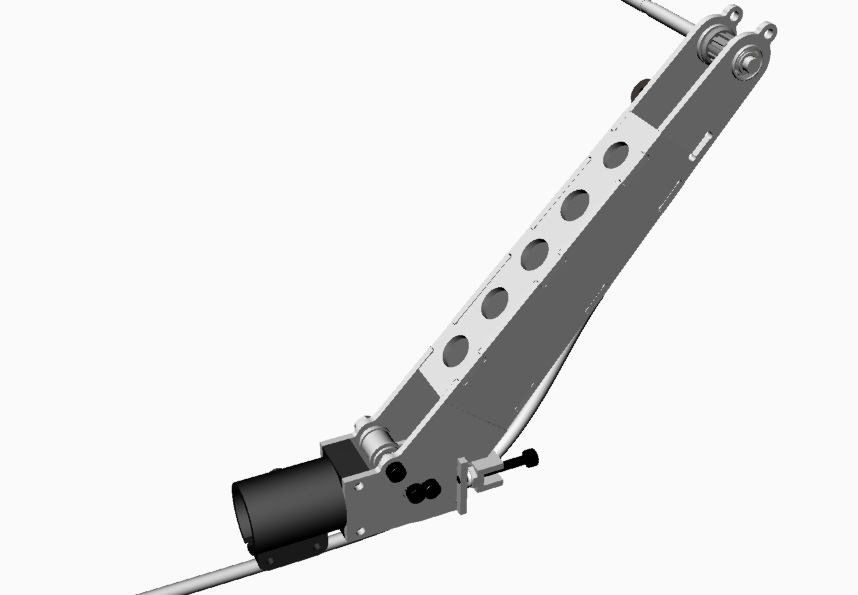

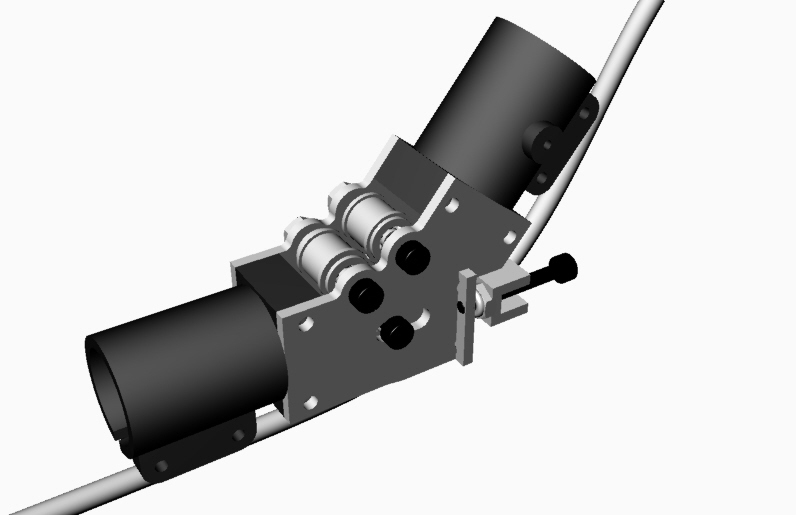

Laut CAD müsste er das, deswegen habe ich meine Umlenkung auf 2 kleine + 1 große Rolle erweitert.


[yogi149]

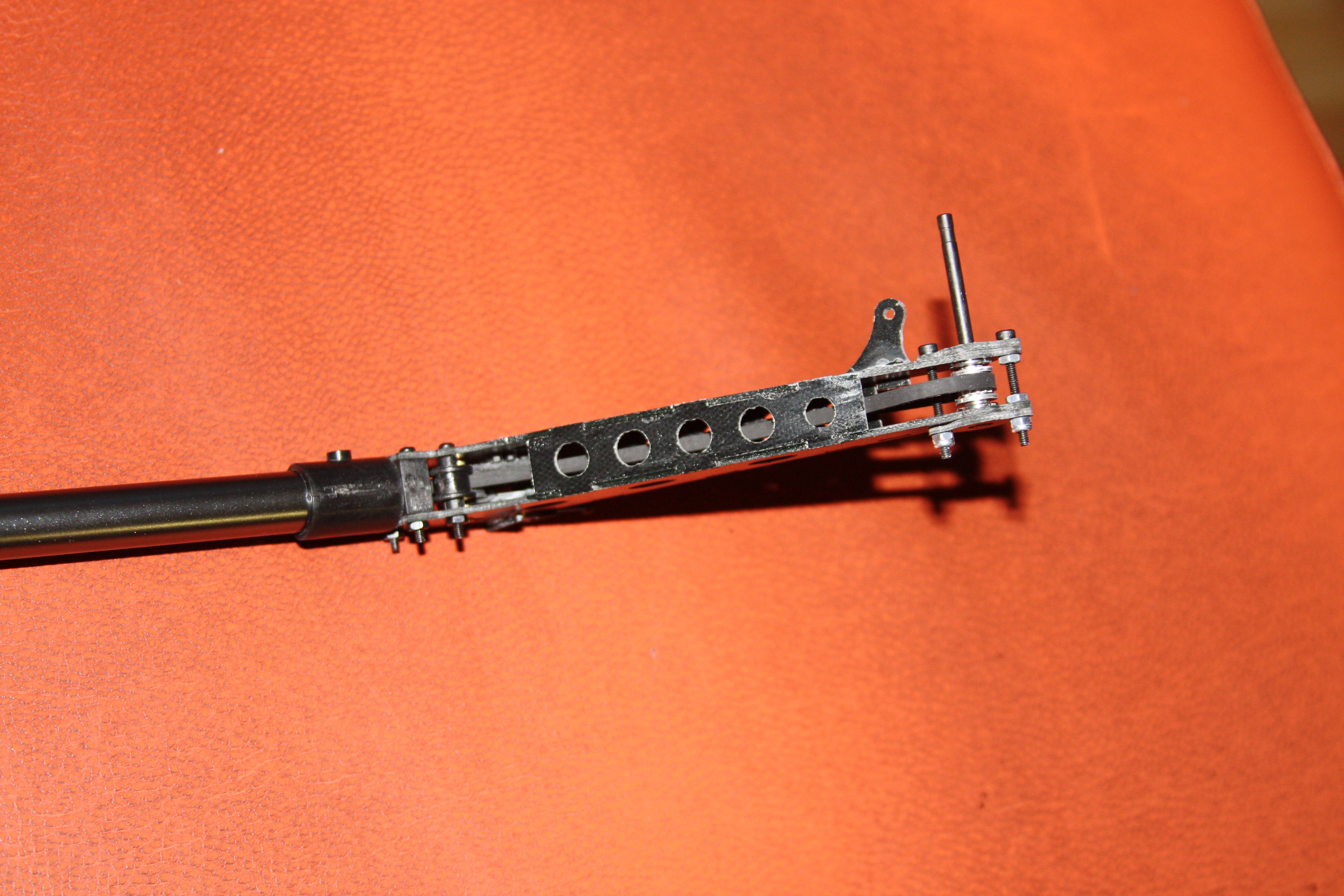

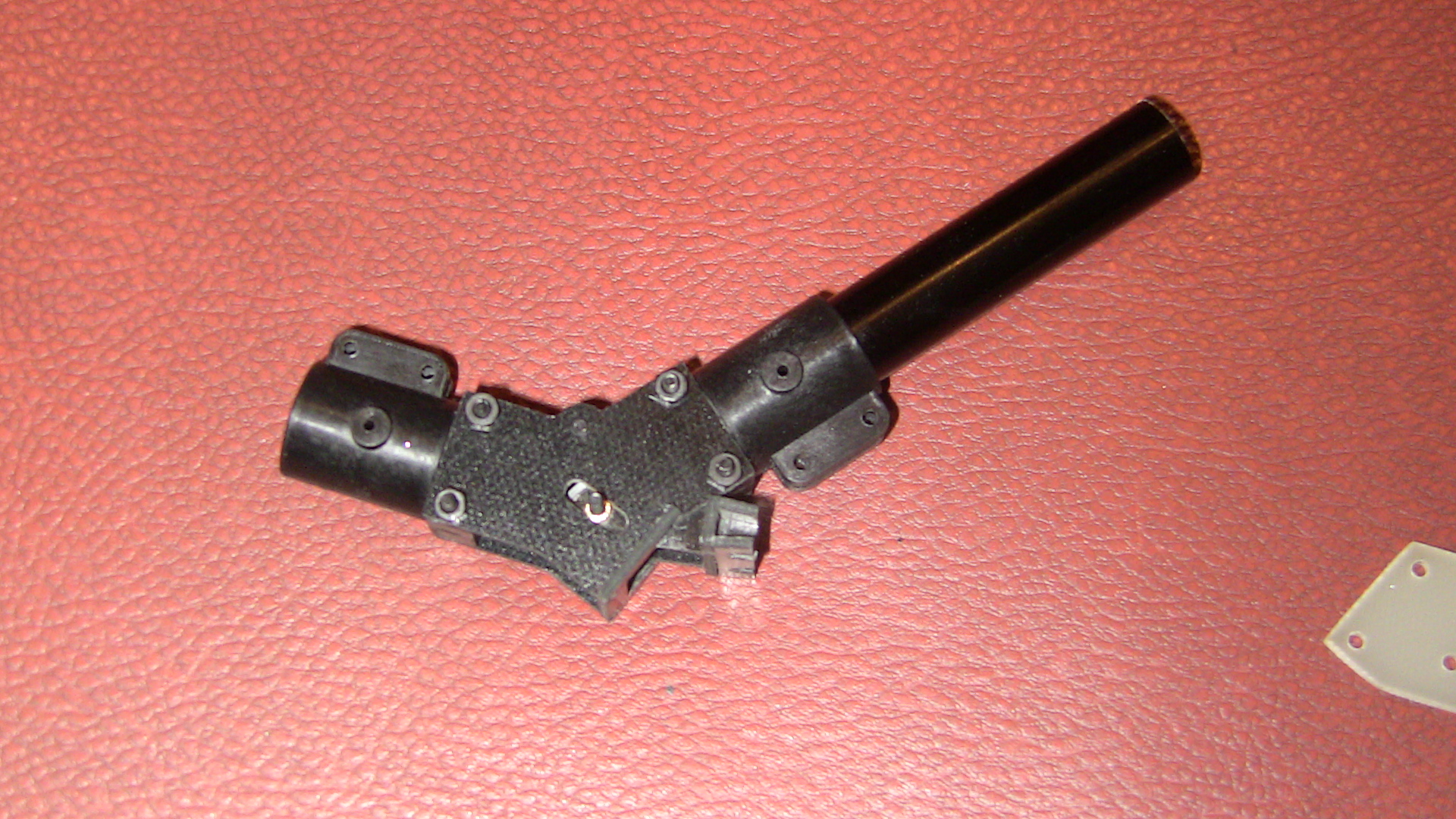

ach ja, so sieht die 2. Variante aus:


[kfo-heli]

Mal ne Frage an die Leute, die das Original verbaut haben: schleift der Riemen nicht an den Kunststoffteilen?
Laut CAD müsste er das, deswegen habe ich meine Umlenkung auf 2 kleine + 1 große Rolle erweitert.

ja er schleift - die Lösung von Dir ist daher wesentlich schonender für den Riemen.

[BjörnXXL]

...klar schleift der Riemen in der Orginalversion,deshalb habe ich den Umbau auch gemacht !
Ich weiß ja nicht was sich HeliArtist bei der Konstruktion gedacht hatt oder für ein CAD Programm verwendet(ohne Kollision )
aber der Riehmen würde sich auf lange Sicht selber töten.

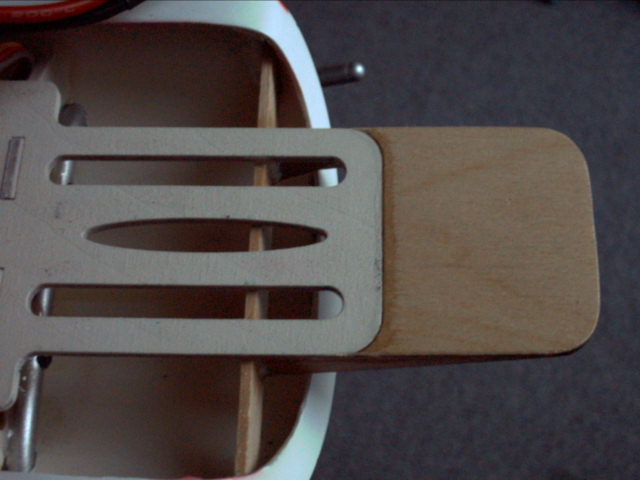

Es gibt doch einige konstruktive Mängel z.b. die Mechanikbefestigung vorne wo eigentlich ein Spant druntergehöhrt oder die Akkuaufnahme wo wenn man den Akku vorne befestigt (brauch man ja zwecks SP) regt zum schwingen an.

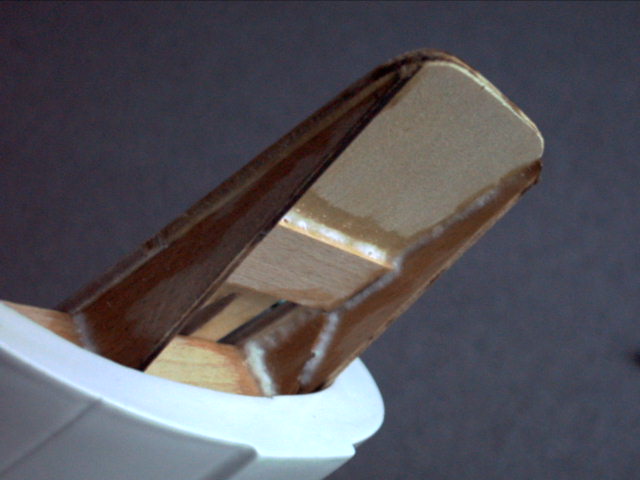

Habs bei mir so gelöst und meine BO läuft und fliegt absolut vibrationsfrei.
Grüssle Björn

[yogi149]

Hi




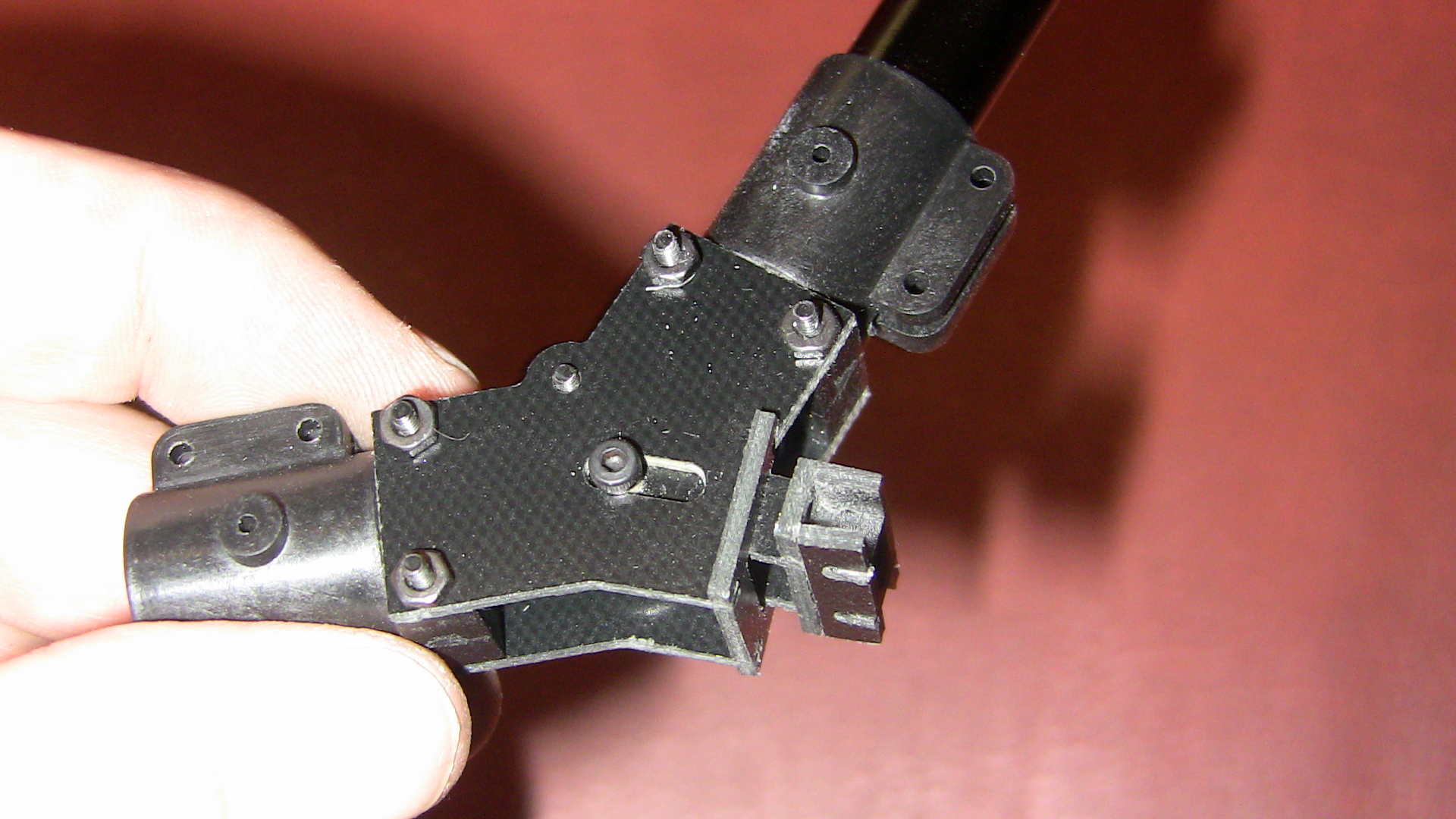

Da gibt es auch noch einen Anlenkhebel dazu, mit dem man dieses Heck auf für HeRo links aufbauen könnte.
Denn hab ich aber noch nicht zusammengebaut.
