Mein Shape 9.0

[Tieftaucher]

Also...
Der Shape steht seit heute Mittag auf meinem Tisch. Hab auch schon fleissig Fotos und Notizen beim Aufbau gemacht. Es ist doch aufwändiger als ich dachte... mehr dazu beim Bericht.

ANDI

[Tieftaucher]

Der Baubericht...

Das alles steckt in dem Karton und man denkt sich noch " Das ist ja gleich aufgebaut"

IMG_3311 Inhalt.jpg (76.55 KiB) 773 mal betrachtet

Hier ist der Motorträger, der Verwindungssteif mit dem HRW Lager eine Einheit bildet.


Die Heckaufnahme mit Starr Antrieb ist bereits vormotiert.


Auch das obere HRW Lager ist verwindungssteif mit den Achsen der Rollanlenkung verbunden. Um absolute Spielfreiheit zu gewährleisten ist ein eihenhändiges anpassen der Achse mit einer Feile vorgesehen.


Über das Zusammenstecken der Einzelteile gint es nicht viel zu erzählen. Alles passt perfekt... Aber es sind sehr, sehr viele Schrauben



Für die Montage der hinteren Landegestell Halterung musste ich etwas am Chassis nacharbeiten.


Das Getriebe macht einen SEHR soliden Eindruck. Das Untere Zahnrad ist mit einer Metallscheibe verstärkt. Das Spiel zum Kegelrad vom Heckantrieb wird mittel Pass-Scheiben exakt eingestellt.


Die Führung für die Kopfanlenkung musste für leichen Lauf etwas aufgebogen werden. Das Gestänge ist mit einem dicken Röhrchen ummantelt... leider nicht auf dem Foto zu sehen. Die Kugelpfannen werden sehr weit in die Gewindestangen eingedreht. Man braucht sich keine Hoffnung zu machen dies ohne Werkzeug zu schaffen... Ich hatte es anfangs versucht - Die Finger glühen immer noch

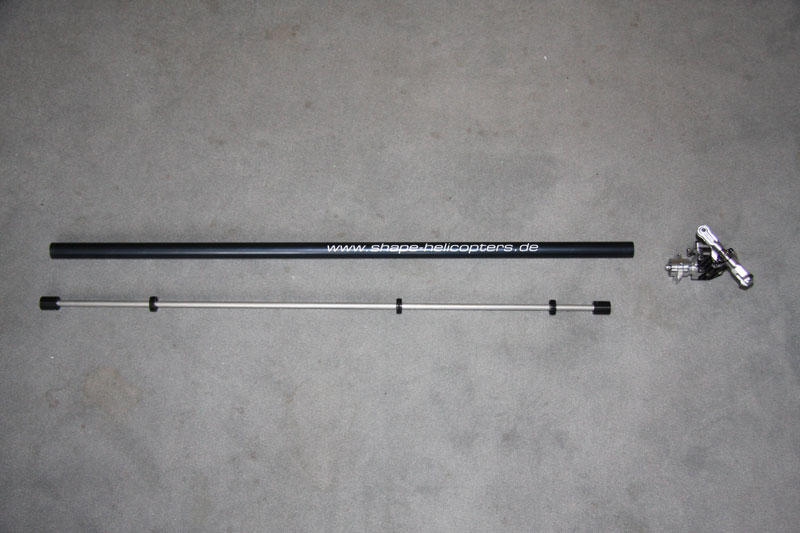

Der Starrantrieb.


Fortsetzung folgt...

ANDI

[Tieftaucher]

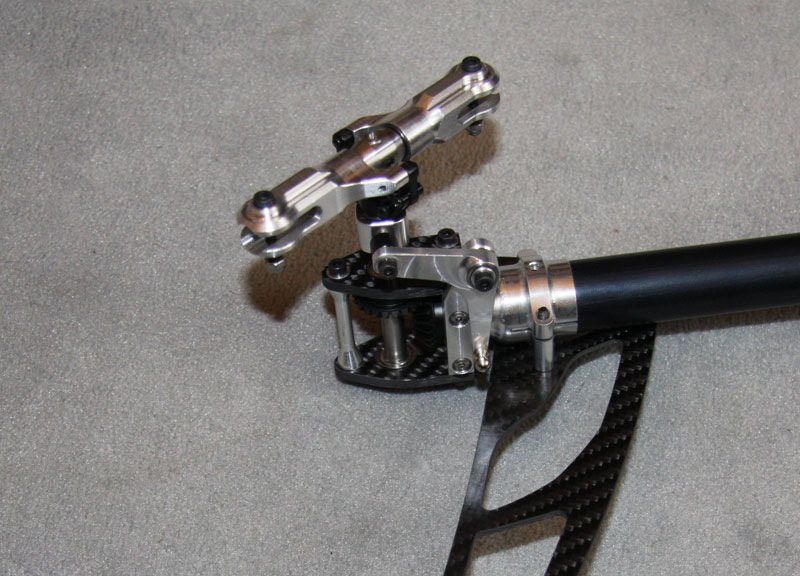

Auch das Heckgehäuse war vormoniert. Leider ist die Verbindung vom Umlenkhebel zur Steuerbuchse noch schwergängig. Laut Hersteller soll die Kunststoffbuchse sich schnell anpassen - wir werden sehen...


Die Heckantriebseinheit sieht sehr solide aus, passt perfekt... Ansicht von unten.


Die Halterung des Heckgestänge hat mich ziemlich genervt. Meine Ausführung ist wohl "zu" passgenau gefertigt worden... und ging nicht auf das Heckrohr. Ein Anruf beim Hersteller und eine neue wird geliefert. Allerdings hatte ich jetzt doch keine Lust den Bau ruhen zu lassen und habe mit Schleifpapier nachgearbeitet.

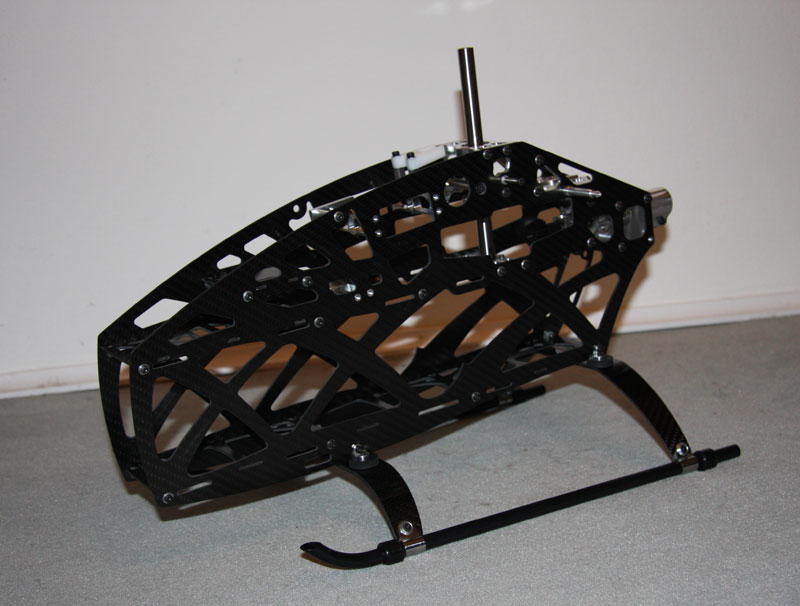

Die Mechanik steht soweit. Die Hecksteben fehlen noch, da mir der 5 Min Epoxy ausgegangen ist und mit Uhu Endfest dauert es 12 Stunden


Ich war überascht wie lange der Aufbau dauert. Doch für absolute Spielfreiheit nimmt man das wohl in Kauf. Jetzt wird erst mal mein 600er geschlachtet damit ich an der Elektrik weiter bauen kann. Der Xera 4035 2,5y 480Kv sollte Anfang kommender Woche da sein. Die 710er Blattschmied und 105er Edge Hechblätter sind schon da...

... Fortsetzung folgt

Gruss Andi

[seijoscha]

Schickes Teil schaut echt klasse aus.
Viele kleine Schrauben und Teile da dauert es wohl etwas länger als bei manch anderen Heli!
Aus deinem Trex600 kannst ja eh nur AC-3X und Servos gebrauchen

[Tieftaucher]

Der Empfänger fällt auch noch ab

ANDI

[RalfJa]

schaut super aus das Teil Andi, solltest mal deine Sig aktualisieren =)

Ralf

[Tieftaucher]

So besser? Mein Motor ist vor einer Stunde in Kölln gelandet. Servos und Heckstütze sind drin. Morgen gehts wohl an die Elektrik... sofern mir das meine Tochter erlaubt

ANDI

[Kalle75]

Feines Teil Andi !

Macht nen sehr wertigen Eindruck.
Bitte weiter berichten mit viielen Fotos.
Oben ist übrigends 3x dasselbe Foto vom Starrantrieb.

Lieben Gruß und weiter viel Spaß !

Kalle

[Tieftaucher]

Sorry - Das passiert wenn man die Tochter ins Bett bringen mus und noch "schnell" was fertig mach will Ich änder das gleich...

ANDI

Edit: Kann mir jetzt noch einer verraten warum das Foto vom Heckabtrieb nur als Link angezeigt wird?

[hubibastler]

Edit: Kann mir jetzt noch einer verraten warum das Foto vom Heckabtrieb nur als Link angezeigt wird?

Vermutlich vergessen, den Button "im Beitrag anzeigen" zu klicken .

[Tieftaucher]

... daran lags wohl nicht.

ANDI

[dilg]

... daran lags wohl nicht.

Verbreiter das Bild mal auf 801Pixel oder dreh es;

[Tieftaucher]

Jetzt gehts weiter...

Die Elektronik ist verbaut und mal grob eingestellt. Ich bin immer auf der Suche nach schönen Lösungen für die Antenne. Da beim Shape der Empfänger nun vorne sitzt, habe ich sie in ein Röhrchen gesteckt und vom CFK abweisend montiert. Der Optik halber und dass man nicht hängen bleibt habe ich das Ende des leeren Röhrchens wieder ins Chassis gelegt.


Hier ein WICHTIGER TIP für Shape Piloten. Ich hatte große Probleme einen passenden Hebel mit 37mm Abstand der Kugeln zu finden. Ich habe schon einige Fotos von flugfertigen Shapes gesehen... die meisten mit falschen oder Bastellösungen. Alle anderen im Handel erhältlichen Hebel sind 2-3mm zu groß oder zu klein. Der EINZIGE passende Hebel ist von Robbe der Servohebel K Artikelnummer F1481... nur dummm, dass der nicht einmal auf der Robbe Site gelistet ist... MHM- Modellbau hat ihn sogar auf Lager. Angeblich soll dieser Hebel dem BLS451 beiliegen - Ich konnte mich aber daran nicht mehr erinnnern und hier lag keiner rum.


Der von mir verbaute Powerjive sitzt an der vom Hersteller vorgesehenen Stelle unter dem Chassis. Die Kühlung ist sicher sehr gut. Aber irgendwie habe ich ein komisches Gefühl mit der Bodenfreiheit (3,5cm) bei aufgeklebten Kühler.


Tips und Hinweise sind natürlich willkommen.

Gruss ANDI

[ColaFreak]

Hast du nicht Angst bei nem Bauchplumpser den Jive zu zerstören?

[Armadillo]

Hast du nicht Angst bei nem Bauchplumpser den Jive zu zerstören?

Also ich muss sagen, dass ich genau diesen Gedanken ebenfalls hatte, als ich das Bild zum ersten Mal gesehen hab.
