Eigenbau Spektrum Modul für Futaba T8

[torro]

hab grad mal auf rcgroups gestöbert. da ist einer, der hat nen msr problemlos an das modul gebunden. sein neuer mcpx funktioniert aber nicht. können "die" was am binding protocoll ändern?
n kumpel hat nen mcpx v1, werd´s bei gelegenheit mal mit dem probieren.

[echo.zulu]

Nein Flo, denn wenn die rote LED kommt, dann zeigt der Ardu nur an, dass er kein PPM-Signal mehr bekommt. Das hat nichts mit dem Heli zu tun. Du hast das HF-Modul auch aus der DX4? Mach mal ein Bild von der Verschaltung. Übrigens kannst Du den linken 10k Widerstand in der Schaltung weglassen. Der ist völlig unnötig. Alternativ könnte man auch mal ein FTDI-Board anstecken, aber das hast Du ja wohl nicht. Sonst könntest Du den Arduino auch selbst programmieren. Wenn Du magst, dann komm doch mal in den Chat, dann gehen wir das alles mal in Ruhe durch.

[torro]

chat!

[torro]



[torro]

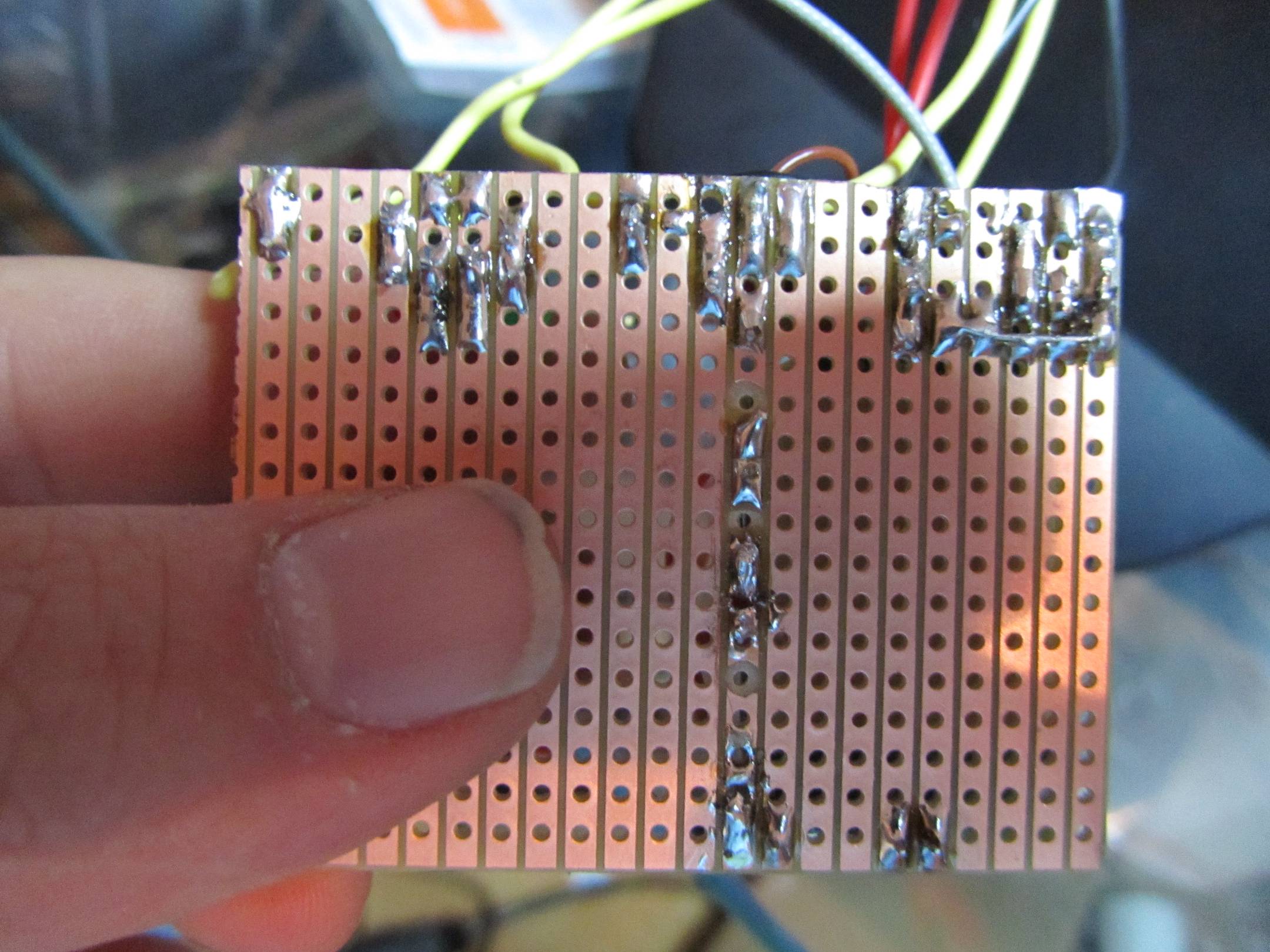

platine 03.jpg (356.69 KiB) 821 mal betrachtet

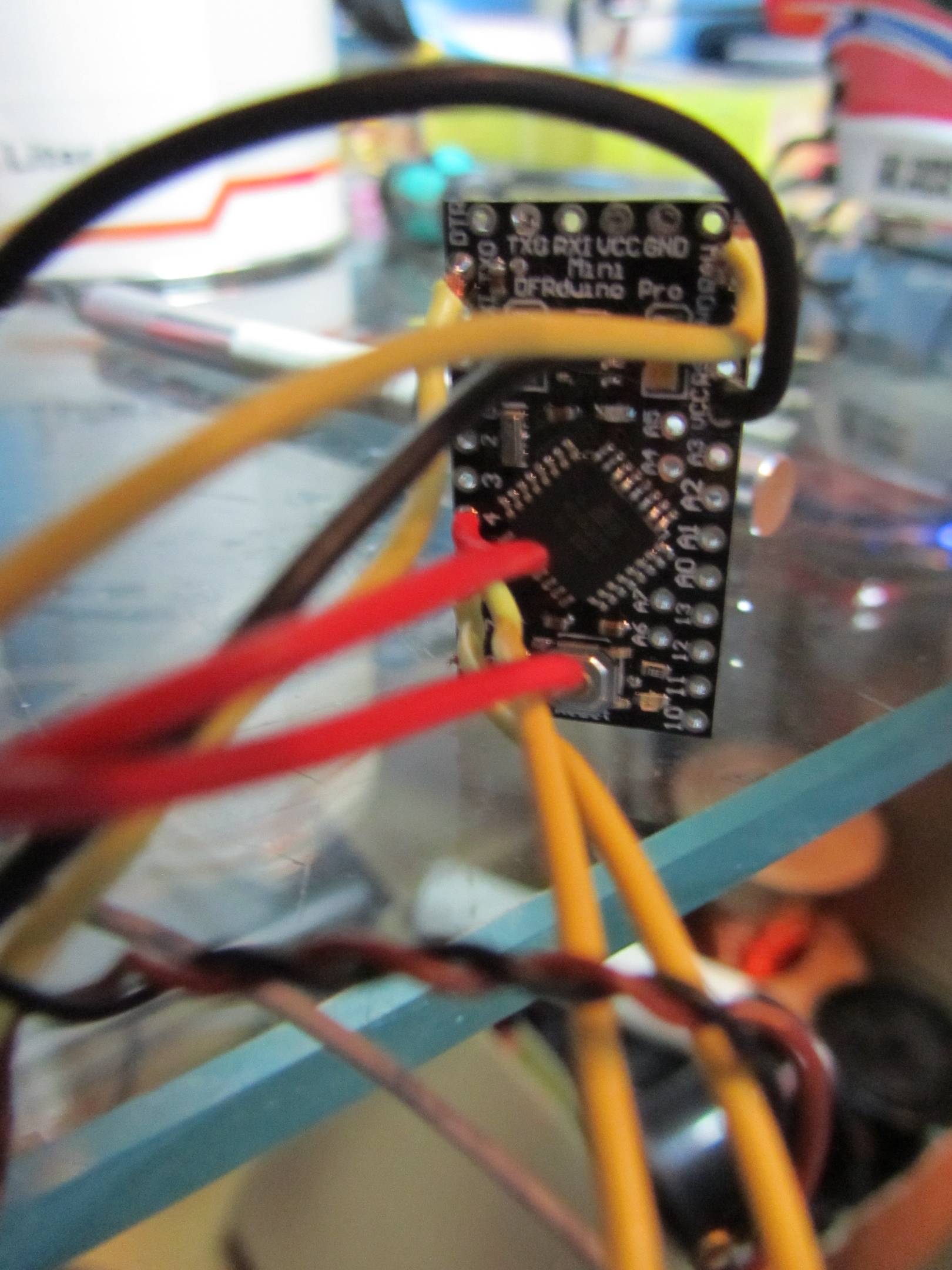

platine 02.jpg (257.49 KiB) 821 mal betrachtet

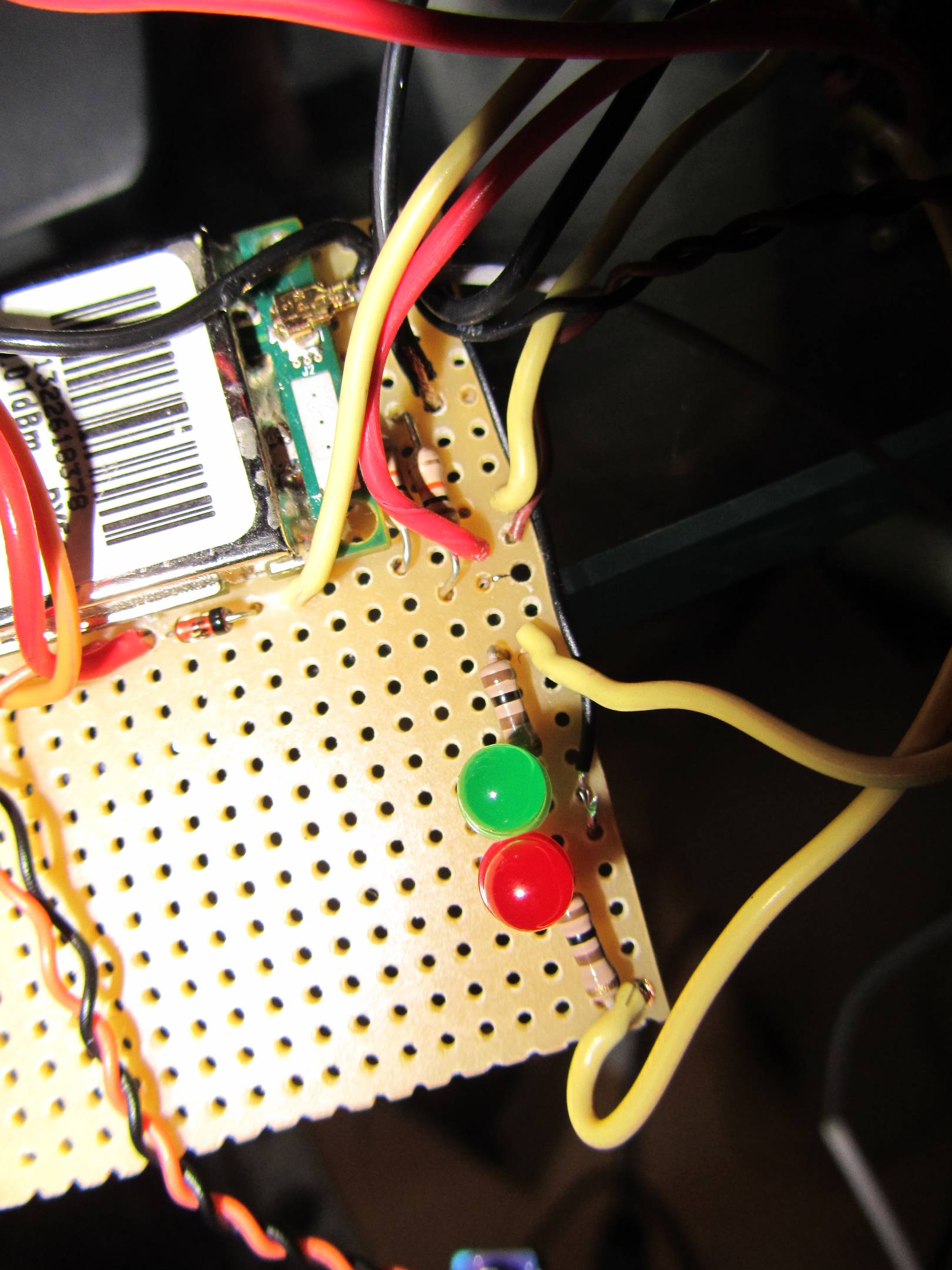

platine 01.jpg (261.71 KiB) 821 mal betrachtet

[Mataschke]

Da wo VCC ist muss das PPM out sein !!! Das kann so nicht gehen

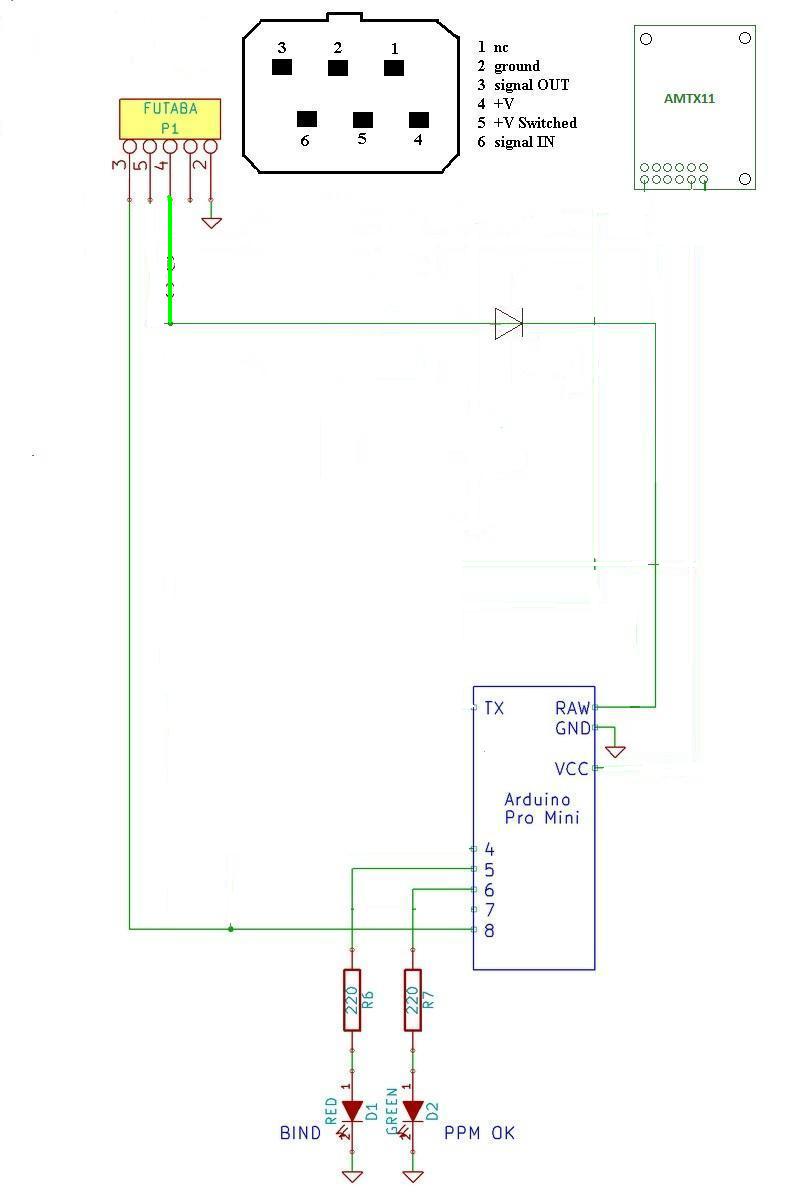

Die Zeichnung zeigt die Senderseite ! Hab ich aber auch im Chat schon gesagt .

Eben hatt ich mehr geschrieben dann hats der FX nach der Vorschau gelöscht ...

Desweiteren muss man höllisch beim AMTX11 aufpassen , die 3 Bohrungen zeigen die Seite des HF Moduls an, dann ist die Pinleiste aber rechts statt links wie in der Zeichnung .

Solange die LED Rot leuchtet bekommt der Ardu kein PPM Signal und gibt somit auch nix ans HF Modul weiter ...

Du schaffst das schon

[echo.zulu]

Hi Micha.
Wir haben vorhin im Chat und danach am Telefon schon einiges probiert. Bisher tut er noch nicht. Das mit dem VCC ist ein Beschriftungsfehler. Er hat schon korrekt PPM an Pin 8 vom Ardu geführt. Irgendwie habe ich den Verdacht, dass das Problem an der T8 liegt. Die muss auf jeden Fall ja nen PPM liefern. Wenn das kommt, dann muss auch die grüne LED blinken. Dabei ist es egal, ob das HF-Modul schon angeschlossen ist. Irgendwo haben wir da nen Klemmer. Den Rest besprechen wir wohl morgen im Chat.

[torro]

Den Rest besprechen wir wohl morgen im Chat.

aber sowas von...

werd das heut mittag nochmal schnell neu machen und mich melden.

[torro]

@Mataschke: ist es der software egal, ob da ein modul aus der MLP4DSM oder DX4 dranhängt?

[Mataschke]

ob da ein modul aus der MLP4DSM oder DX4 dranhängt?

Ja,

die Software läuft auch , sonst würde der MCPX nicht kurzzeitig binden , dass die Bindung nicht aufrecht erhalten wird , liegt wie gesagt am fehlenden PPM Signal . Wir bekommen das schon hin , keine Sorge

Ich hätte gerne Bilder vom HF Modul und dessen Verdrahtung

[torro]

is grad schlecht, mach ich aber noch.

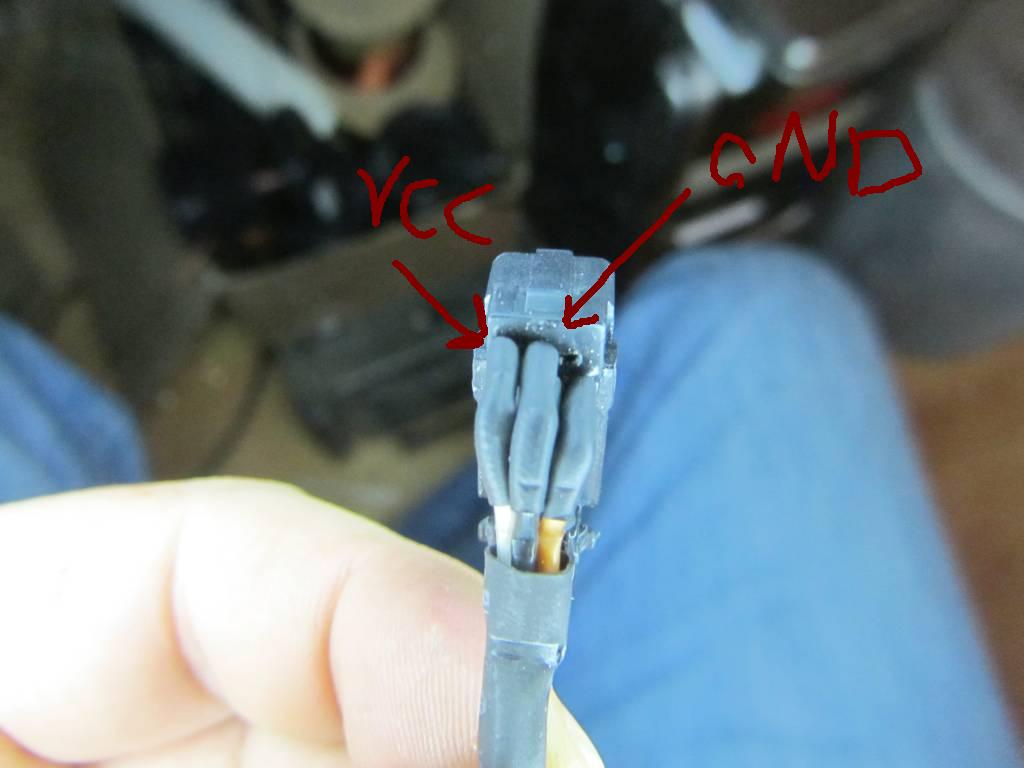

platine 03.jpg (93.88 KiB) 796 mal betrachtet

[Mataschke]

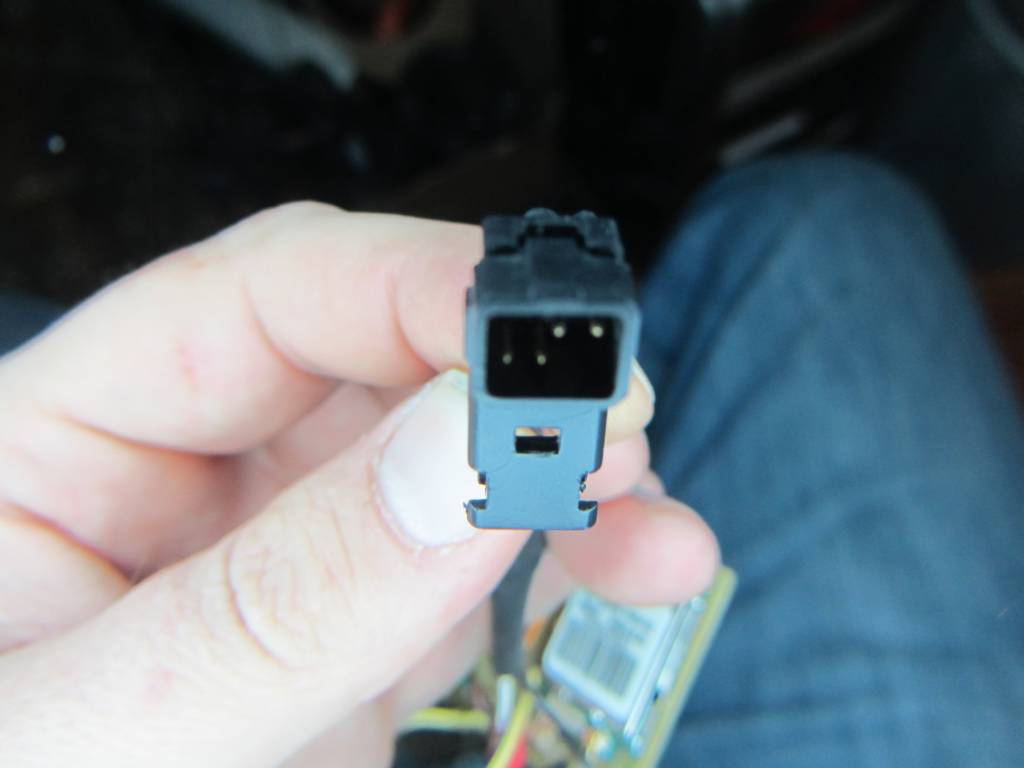

andere Seite Ich will die Pinleiste am AMTX sehen ...

[echo.zulu]

Die Pinleiste vom AMTX ist doch eigentlich unwichtig, denn das Problem ist ja eher, dass der Arduino überhaupt kein PPM-Signal bekommt. Aber vielleicht wäre es sinnvoll zunächst nur den Arduino mit der Schülerbuchse und den LEDs zu verdrahten. Den Bindetaster mit dem 10k PullUp sowie das HF-Modul würde ich dann einfach weglassen. Dann muss doch die grüne LED leuchten, wenn der Arduino ein korrektes PPM-Signal bekommt. Leider hat Flo ja kein FTDI-Interface, sonst könnte man auch die Software im Debug-Mode flashen und sich die Ergebnisse im Terminal-Window ansehen.

[Mataschke]

jo irgendwo ist da ein "Schnitzer" drin.

Aber das bekommen wir hin .

[torro]

die pinleiste ist noch die aus der DX4. hab alle abgeschnitten, bis auf die 3, die benötigt werden.

ich werd also erstmal

nur den Arduino mit der Schülerbuchse und den LEDs

verdrahten. dann sollte hoffentlich die grüne LED kommen
Sender im HF-AUS mode und:
