3D-Druck für DAU
- acanthurus
- Beiträge: 3348
- Registriert: 21.10.2008 08:39:59
- Wohnort: Kreis Ludwigsburg
#196 Re: 3D-Druck für DAU
Hoi..
wenn du als Anschlussstück ein 3d-Druck-Teil hast, dann ist Durchrutschen eigentlich kein Thema mehr.
Bei Rohren gibts halt deutlich mehr Auswahl uznd auch viel leichtere Lösungen als bei Rechteckquerschnitten.
Mein erster Selbstbauquad hatte auch Vierkant-Alu, funktioniert auch prima... aber heutzutage würde ich über ne Rohrkonstruktion nachdenken, wenn ich schon so ein Druckerlein habe...

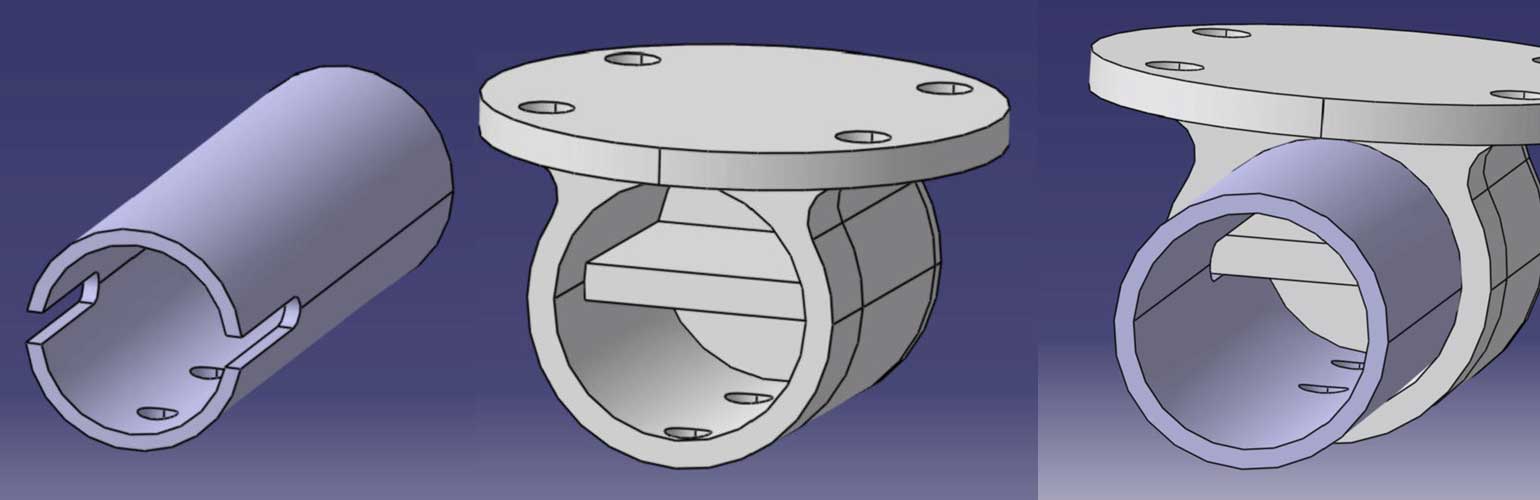

Auf die Schnelle eeetwa so wie im Bild.
Ich sichere gerne mit Blindnieten statt schrauben, weiß aber (noch) nicht, ob das zu viel Kraft für ein 3d-druck-teil ist...
gruß
andi
wenn du als Anschlussstück ein 3d-Druck-Teil hast, dann ist Durchrutschen eigentlich kein Thema mehr.
Bei Rohren gibts halt deutlich mehr Auswahl uznd auch viel leichtere Lösungen als bei Rechteckquerschnitten.
Mein erster Selbstbauquad hatte auch Vierkant-Alu, funktioniert auch prima... aber heutzutage würde ich über ne Rohrkonstruktion nachdenken, wenn ich schon so ein Druckerlein habe...
Auf die Schnelle eeetwa so wie im Bild.
Ich sichere gerne mit Blindnieten statt schrauben, weiß aber (noch) nicht, ob das zu viel Kraft für ein 3d-druck-teil ist...
gruß
andi
- Dateianhänge
-
- m-mount.jpg (43.23 KiB) 673 mal betrachtet
I told my mom when I grow up I want to be an Engineer, she told me I can't do both!
#197 Re: 3D-Druck für DAU
Naja, seine Vorgabe war "90% aus dem Drucker" - nimmt man für die Arme nur Alu wird zumindest nichtmehr hinhaun, daher kam mein "Einwand"
Wenn man es so macht wie in deiner CAD-Skizze ist das wieder ne andere Nummer, dann haste auch größere Profile, und ne selbstschneidende Schraube als Sicherung dürfte ausreichen (oder 2)
Wenn man es so macht wie in deiner CAD-Skizze ist das wieder ne andere Nummer, dann haste auch größere Profile, und ne selbstschneidende Schraube als Sicherung dürfte ausreichen (oder 2)
_________________________________________________________________________________
"Leben ist das, was passiert, während du etwas ganz anderes planst" ... ( John Lennon )
! REVOLECTRIX-Distributor ! -> Ladeequipment / Akkus : -> HaDi-RC.de
Alle Projektberichte für den VTH-Verlag als PDF zum Download unter http://www.CrizzD.de !
"Leben ist das, was passiert, während du etwas ganz anderes planst" ... ( John Lennon )
! REVOLECTRIX-Distributor ! -> Ladeequipment / Akkus : -> HaDi-RC.de
Alle Projektberichte für den VTH-Verlag als PDF zum Download unter http://www.CrizzD.de !
#198 Re: 3D-Druck für DAU
quadrokopter aus dem drucker 0.o
und gleich mal nen mini quad gefunden
http://www.thingiverse.com/thing:1017981 250er größe
an die statiker unter uns wenn man den wachsen lässt und ein 450er draus macht wie würde die stabilität davon aussehen?
und gleich mal nen mini quad gefunden
http://www.thingiverse.com/thing:1017981 250er größe
an die statiker unter uns wenn man den wachsen lässt und ein 450er draus macht wie würde die stabilität davon aussehen?
- Juergen110
- Beiträge: 3762
- Registriert: 21.10.2004 21:02:48
- Wohnort: Hattingen a.d.R.
- Kontaktdaten:
#199 Re: 3D-Druck für DAU
Moin
Momentan male ich noch daran herum und grübel über div. "Ideen"
Da ich aber doch einer erheblichen Beratungsresistenz unterliege, wird´s größtenteil ohne Verstärkungen
Einfach zum "Testen"
Die Auslegung der Arme ist momentan auf 25mm Breite, und die bekommen einen durchgehenden unteren Layer von 10mm Höhe, mit 50% Infill.
Das sollte stabil genug sein. Denke bzw. Hoffe ich....
Und in der Höhe kommen auch paar mm dazu, weil die ESC´s darin verschwinden sollen
Aber ich werd´s sehen.
Derzeit will ich nicht "überdimensionieren mit ext. Verstärkungen", sondern mich "von unten rantasten".
Just for Fun
Und um zu sehen was mit so´nem Drucker so geht oder auch nicht...
Wobei das mit Rundrohren als Arme auch seinen Reiz hat!!!
Vor allem weil ich von Hobbywing diese netten "Motorauflagen mit integrierten ESC" gefunden/gesehen hatte.
Ist also das Ende des Arm, für 16mm Rohr, mit Motoraufnahme und unten drin ist der Regler eingebaut.
Sehr sympathisch, weil die ESC somit möglichst weit weg von der FCU sind
Wird bestimmt kommen.skysurfer hat geschrieben:Will einen Baubericht sehen.
Momentan male ich noch daran herum und grübel über div. "Ideen"
Ja, stimmt schon.Crizz hat geschrieben:Bei nem gedruckten Quad machen Verstärkungen auf jeden Fall Sinn...
Da ich aber doch einer erheblichen Beratungsresistenz unterliege, wird´s größtenteil ohne Verstärkungen
Einfach zum "Testen"
Die Auslegung der Arme ist momentan auf 25mm Breite, und die bekommen einen durchgehenden unteren Layer von 10mm Höhe, mit 50% Infill.
Das sollte stabil genug sein. Denke bzw. Hoffe ich....
Und in der Höhe kommen auch paar mm dazu, weil die ESC´s darin verschwinden sollen
Aber ich werd´s sehen.
Derzeit will ich nicht "überdimensionieren mit ext. Verstärkungen", sondern mich "von unten rantasten".
Just for Fun
Und um zu sehen was mit so´nem Drucker so geht oder auch nicht...
Wobei das mit Rundrohren als Arme auch seinen Reiz hat!!!
Vor allem weil ich von Hobbywing diese netten "Motorauflagen mit integrierten ESC" gefunden/gesehen hatte.
Ist also das Ende des Arm, für 16mm Rohr, mit Motoraufnahme und unten drin ist der Regler eingebaut.
Sehr sympathisch, weil die ESC somit möglichst weit weg von der FCU sind
#200 Re: 3D-Druck für DAU
Kannst du Die Armhöhe und den %-Wert des Infill-Gitters über den Körper variieren? Damit meine ich an den Motoren außen weniger Bauhöhe und weniger Füllung und zur Mitte hin jeweils mehr? Denn die Torsion ist konstant über die Armlänge, die Biegespannungen aber nicht...Juergen110 hat geschrieben:Die Auslegung der Arme ist momentan auf 25mm Breite, und die bekommen einen durchgehenden unteren Layer von 10mm Höhe, mit 50% Infill.
Viele Grüße
Mirko
- acanthurus
- Beiträge: 3348
- Registriert: 21.10.2008 08:39:59
- Wohnort: Kreis Ludwigsburg
#201 Re: 3D-Druck für DAU
Leider muss ich mich da angesprochen fühlenan die statiker unter uns wenn man den wachsen lässt und ein 450er draus macht wie würde die stabilität davon aussehen?
So aus der Ferne gesehen halte ich diese Konstruktion nicht unbedingt sehr clever, was Festigkeitsgesichtspunkte angeht. Die Stabfachwerke sind so ausgelegt, dass sie in den weniger stark belasteten Biegerichtungen (in-plane) deutlich stabiler zu sein scheinen als in den vertikalen. Insgesamt ist so ein "H" Setup statisch generell ungünstiger als eine "X" konfiguration. Bei der "X" hat man Torsionslasten überhaupt nur durch die Präzessionswirkung der Motoren. Und das gezeigte Stabfachwerk der Längsträger (H-Querstrich, linke Hälfte des Bildes) ist nicht wirklich auf Torsion ausgelegt (2 Ebenen, die zwar in sich Diagonalstreben haben, aber untereinander nicht scherstabil verbunden sind)
Außerdem muss man sich fragen, was dieses "Rauf und Runter" der Längsverbindung soll.Da man ja diesen "Würfel" in der Mitte hat, hätte man das auch deutlich flacher ausführen können. I call it a bug, they call it a feature. Statisch ist das suboptimal.
gruß
andi
I told my mom when I grow up I want to be an Engineer, she told me I can't do both!
- Juergen110
- Beiträge: 3762
- Registriert: 21.10.2004 21:02:48
- Wohnort: Hattingen a.d.R.
- Kontaktdaten:
#202 Re: 3D-Druck für DAU
Moin zusammen
Das "Problem" dabei ist ja im Titel des Thread zu finden: "DAU"
Ich habe echt keine Ahnung ob man den Infill so variieren kann. Bisher habe ich nur eine einzige Einstellung dafür gefunden.
Bin doch total neu auf dem Gebiet
"X" mag ich nicht und "H" finde ich doof.......
Also mache ich einen "HX" aus meinem
Okay...... Das versteht wieder kein Mensch, was ich da so vor mich hin Brabbel

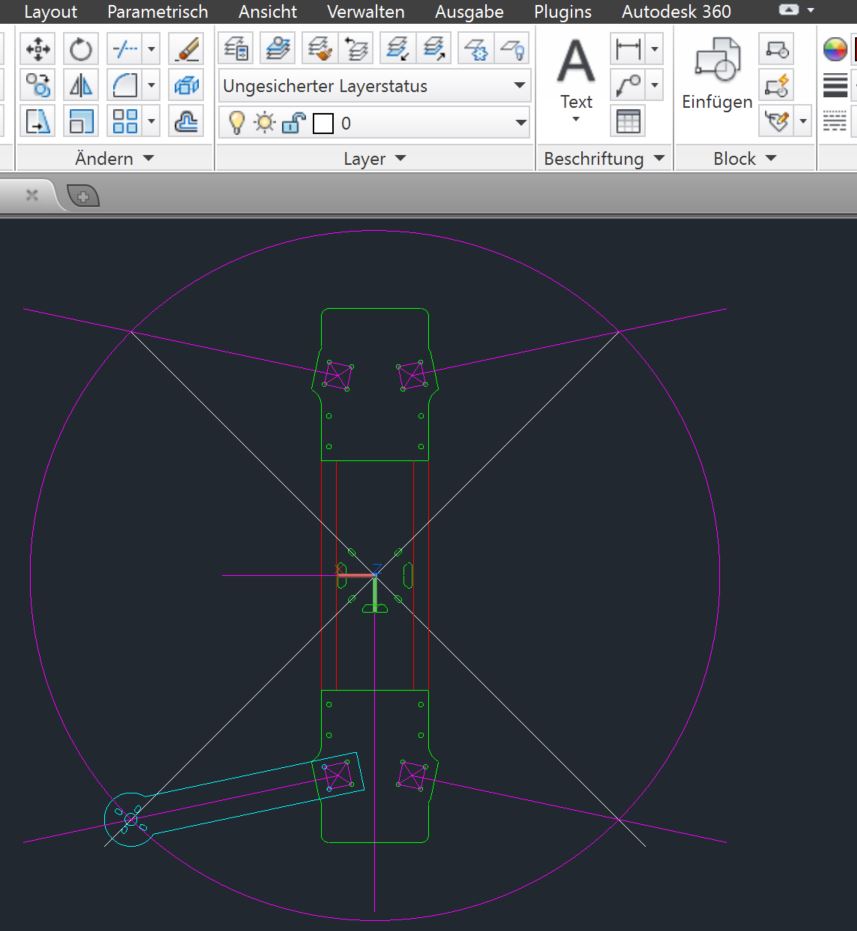

Also mal ein Screenshot von den ersten Ideen.
Derzeitiger Plan:
Chassis wird 3-teilig (Grün, Mittelteil ist noch nicht richtig drin)
Verbunden über 2 x ALU-VKRohr 10x10 (Rot)
Magenta und weiß sind nur Hilfslinien.....
Die Armhöhe ja, das Infill eher nicht.Husi hat geschrieben:Kannst du Die Armhöhe und den %-Wert des Infill-Gitters über den Körper variieren?
Das "Problem" dabei ist ja im Titel des Thread zu finden: "DAU"
Ich habe echt keine Ahnung ob man den Infill so variieren kann. Bisher habe ich nur eine einzige Einstellung dafür gefunden.
Bin doch total neu auf dem Gebiet
acanthurus hat geschrieben:Insgesamt ist so ein "H" Setup statisch generell ungünstiger als eine "X" konfiguration.
"X" mag ich nicht und "H" finde ich doof.......
Also mache ich einen "HX" aus meinem
Okay...... Das versteht wieder kein Mensch, was ich da so vor mich hin Brabbel
Also mal ein Screenshot von den ersten Ideen.
Derzeitiger Plan:
Chassis wird 3-teilig (Grün, Mittelteil ist noch nicht richtig drin)
Verbunden über 2 x ALU-VKRohr 10x10 (Rot)
Magenta und weiß sind nur Hilfslinien.....
#203 Re: 3D-Druck für DAU
Wenn sich dieses Aussage auf das unten gezeigte Bild bzw. die vin dir eingesetzte Software beziehen sollte... Ich glaube, ich habe so ein Programm auch schon mal gesehen.Juergen110 hat geschrieben:Das "Problem" dabei ist ja im Titel des Thread zu finden: "DAU"
Viele GrüßeJuergen110 hat geschrieben:Also mal ein Screenshot von den ersten Ideen.
Mirko
- acanthurus
- Beiträge: 3348
- Registriert: 21.10.2008 08:39:59
- Wohnort: Kreis Ludwigsburg
#204 Re: 3D-Druck für DAU
Das Farbschema ist tuntig.
Ich kann kein LILA mehr sehen
Ich kann kein LILA mehr sehen
I told my mom when I grow up I want to be an Engineer, she told me I can't do both!
#205 Re: 3D-Druck für DAU
Tja, du wollstest drei Frauen in deinem Haus haben... Da mußt du jetzt durch.acanthurus hat geschrieben:Das Farbschema ist tuntig.
Ich kann kein LILA mehr sehen
- acanthurus
- Beiträge: 3348
- Registriert: 21.10.2008 08:39:59
- Wohnort: Kreis Ludwigsburg
#206 Re: 3D-Druck für DAU
ich war (eigentlich nicht mehr so wirklich) jung und hormonverseucht.du wollstest drei Frauen in deinem Haus haben
I told my mom when I grow up I want to be an Engineer, she told me I can't do both!
#207 Re: 3D-Druck für DAU
acanthurus merci für die antwort.
jetzt bin ich auch wieder bissl schlauer.
wenn ich einen quadro bauen würde dann eh nicht nur aus dem drucker, bisschen alu oder carbonrohre dürfen es auch sein
würde viel zu lange dauern bis da der drucker fertig ist
zum bild: in farbe und bunt ^^
jetzt bin ich auch wieder bissl schlauer.
wenn ich einen quadro bauen würde dann eh nicht nur aus dem drucker, bisschen alu oder carbonrohre dürfen es auch sein
würde viel zu lange dauern bis da der drucker fertig ist
zum bild: in farbe und bunt ^^
- acanthurus
- Beiträge: 3348
- Registriert: 21.10.2008 08:39:59
- Wohnort: Kreis Ludwigsburg
#209 Re: 3D-Druck für DAU

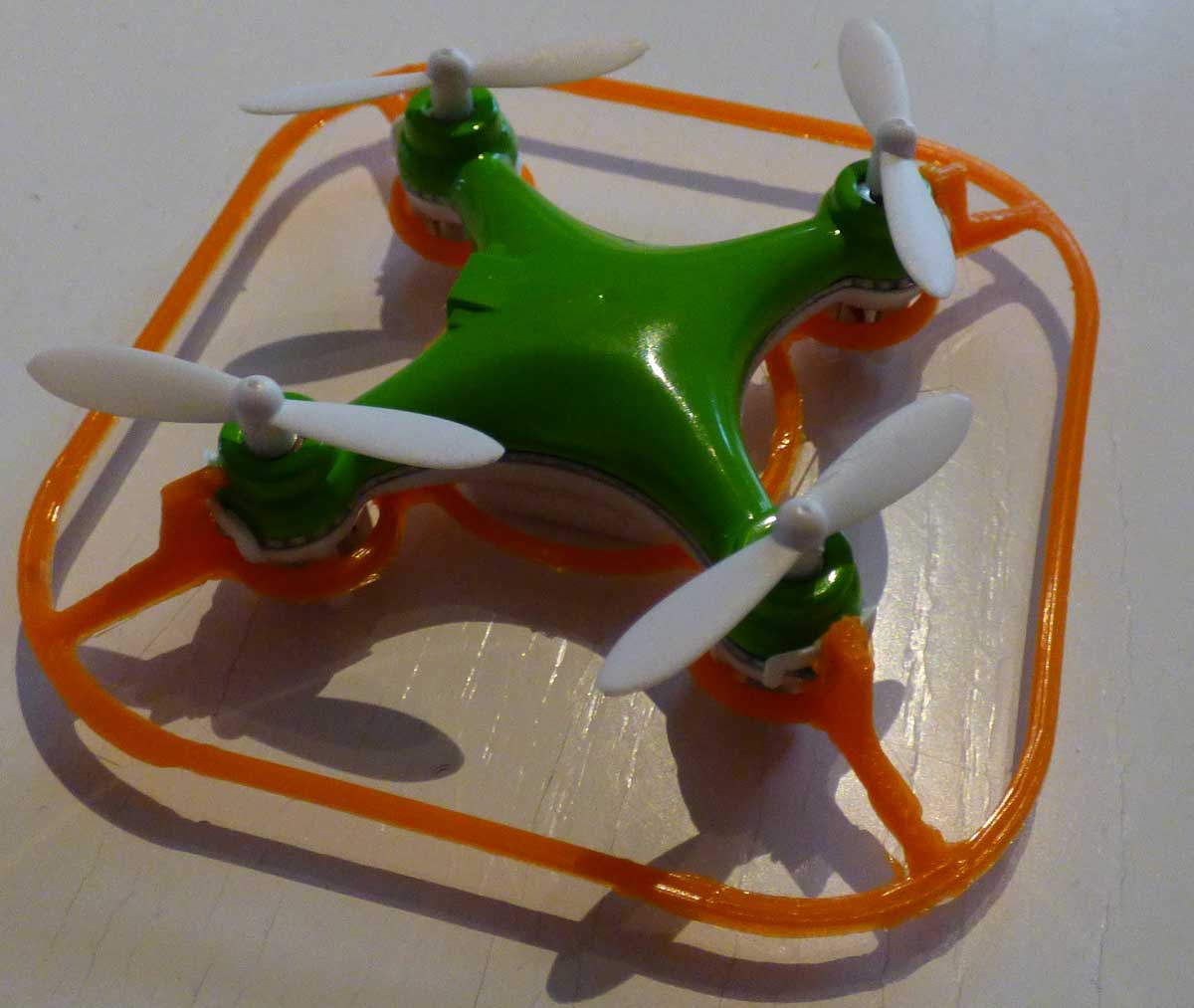

So, mal ein mitfliegendes Teil aus dem 3d-Drucker...
Prop-Guard für den Cheerson CX-10 Mini Quadcopter. Davon gabs zwar schon einige auf Thingiverse, aber meistens als vier Einzelstücke und dazu ziemliche Bleienten.
Bin grad schon 2x mutwillig gegen die Wand geflogen, prallte brav ab und flog einfach weiter.
gruß
andi
Prop-Guard für den Cheerson CX-10 Mini Quadcopter. Davon gabs zwar schon einige auf Thingiverse, aber meistens als vier Einzelstücke und dazu ziemliche Bleienten.
Bin grad schon 2x mutwillig gegen die Wand geflogen, prallte brav ab und flog einfach weiter.
gruß
andi
- Dateianhänge
-
- propguard1.jpg (65.91 KiB) 469 mal betrachtet
I told my mom when I grow up I want to be an Engineer, she told me I can't do both!
#210 Re: 3D-Druck für DAU
Wofür ist der innere Ring? Ist das nicht unnötiges Gewicht?acanthurus hat geschrieben:Prop-Guard für den Cheerson CX-10 Mini Quadcopter
