Denke daran, dass Du die Bindeprozedur für Computersender nehmen musst.

echo.zulu hat geschrieben:Denke daran, dass Du die Bindeprozedur für Computersender nehmen musst.

Das gibt der Sketch autumatisch mit beim Binden ... bin gerade am Gehäuse Pfriemeln für den "kleinen"

An now , Proudly Presents

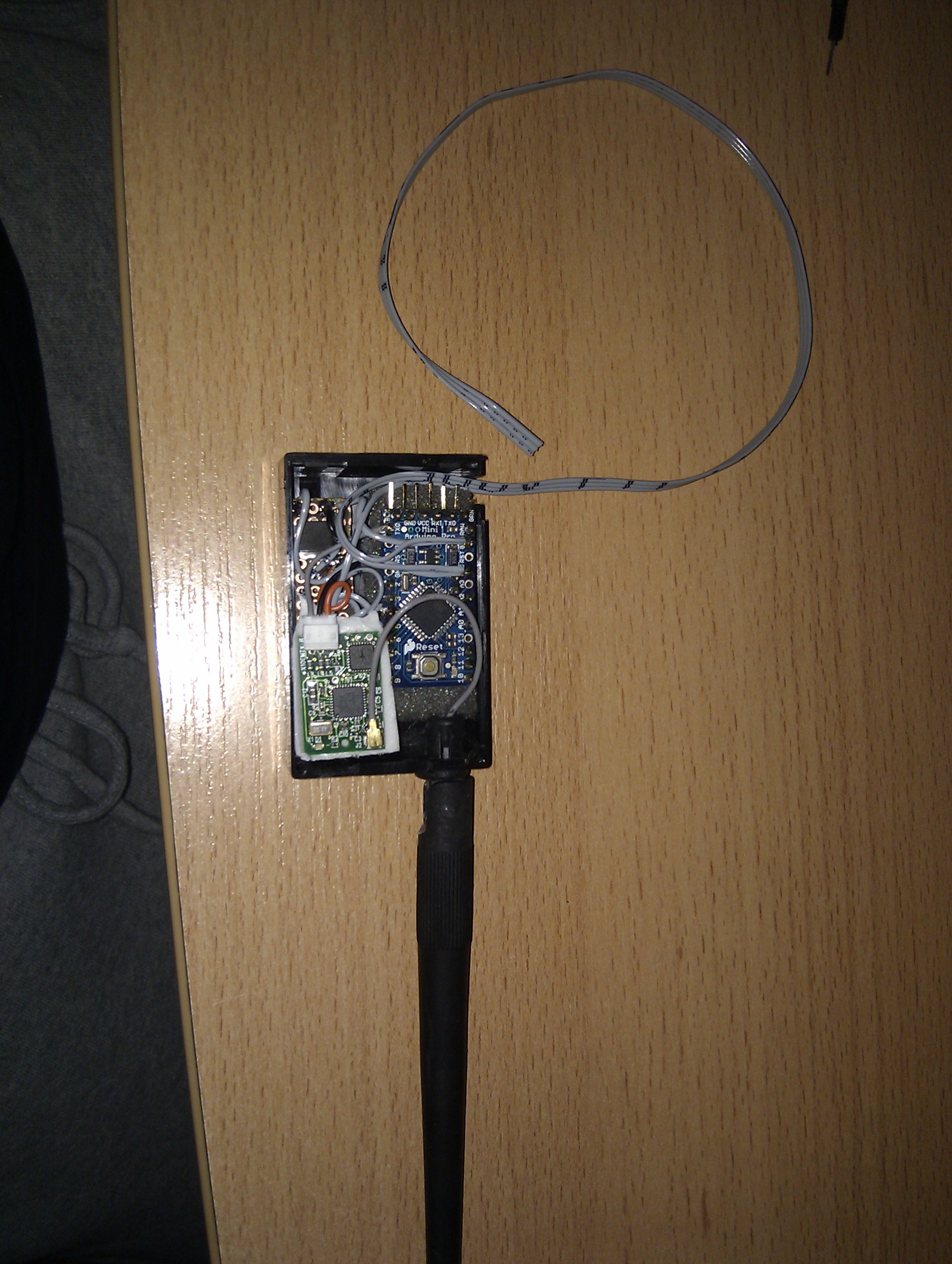

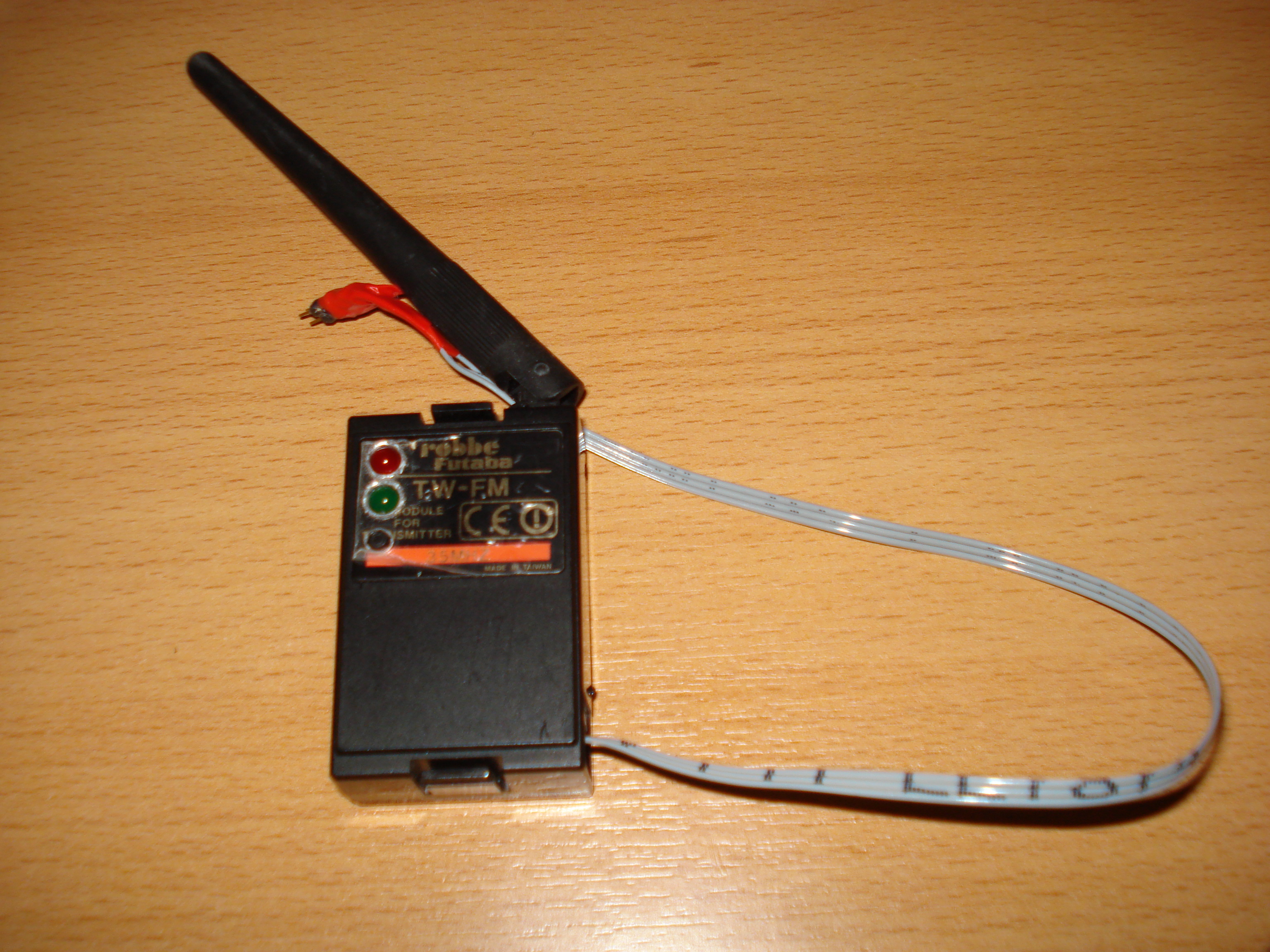

während der Bauphase ..... Fertiges Modul nach Funktionstest...

Die Rote LED blinkt während des Binding Vorganges .... , die grüne LED Blinkt im 250ms Takt und zeigt das anliegende PPM Signal an. Es gäbe noch ne Option auf HF Alarm , aber das brauche ich nicht, war zur Fehlersuche aber sehr hilfreich...

Video kommt auch sobald es freigegeben ist. Edit da isses

Direktlink zur RHF-Videothek Enjoy

Ich bräuchte ein detaillierte Anleitung mit Material und allem .

Schöne Arbeit!

LOL!
Gerade wurde mein Arduino geliefert. In einer MONSTER Verpackung!

Der kleine "Aufkleber" ist das Board. Da unter die Lieferverpackung!

Welche Version ist das ?

8Mhz 3,3v ?

Denk dran , Versorgungsspannung auf den RAW PIN sonst rauchts

Wenn ich nachher Zeit habe stell ich ne Anleitung rein , wie ich es gemacht habe ... muss jetzt aber erstmal wech

Mataschke hat geschrieben:Welche Version ist das ?

8Mhz 3,3v ?

Yepp!!

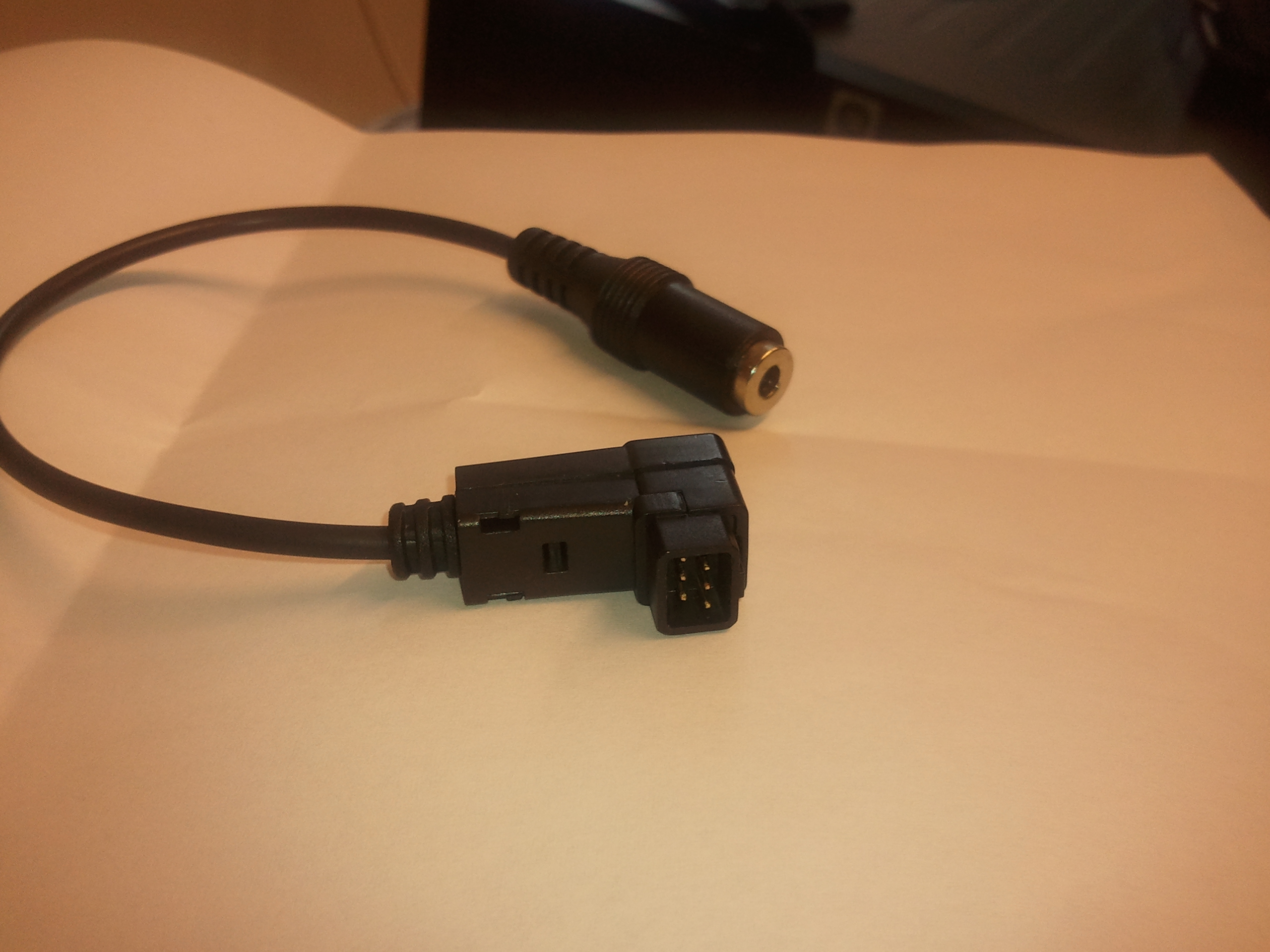

Und heute wurde auch der Stecker geliefert, damit ich das Modul an der Buchse des Senders angeschlossen werden kann.

Mataschke hat geschrieben:Denk dran , Versorgungsspannung auf den RAW PIN sonst rauchts

Nutzt Du eigentlich die 3,3V des Arduino oder hast Du einen Extraspannungswandler verbaut?

für mich stellte sich die Frage gar nicht , da ich nen 16Mhz hrhrhr... mit 5V einsetze .
Hab ja als Organspender ne LP5DSM geschlachtet die ich für 15€ bekommen habe ... daraus das HFM entnommen und dann halt den 3,3V Linearregler der auf der Platine des Senders war entlötet.

Das alles auf die Lochrasterplatine mit den 2 LEDs vertüddelt und den Binding Taster angebracht . Insgesamt sauberer geworden als gedacht

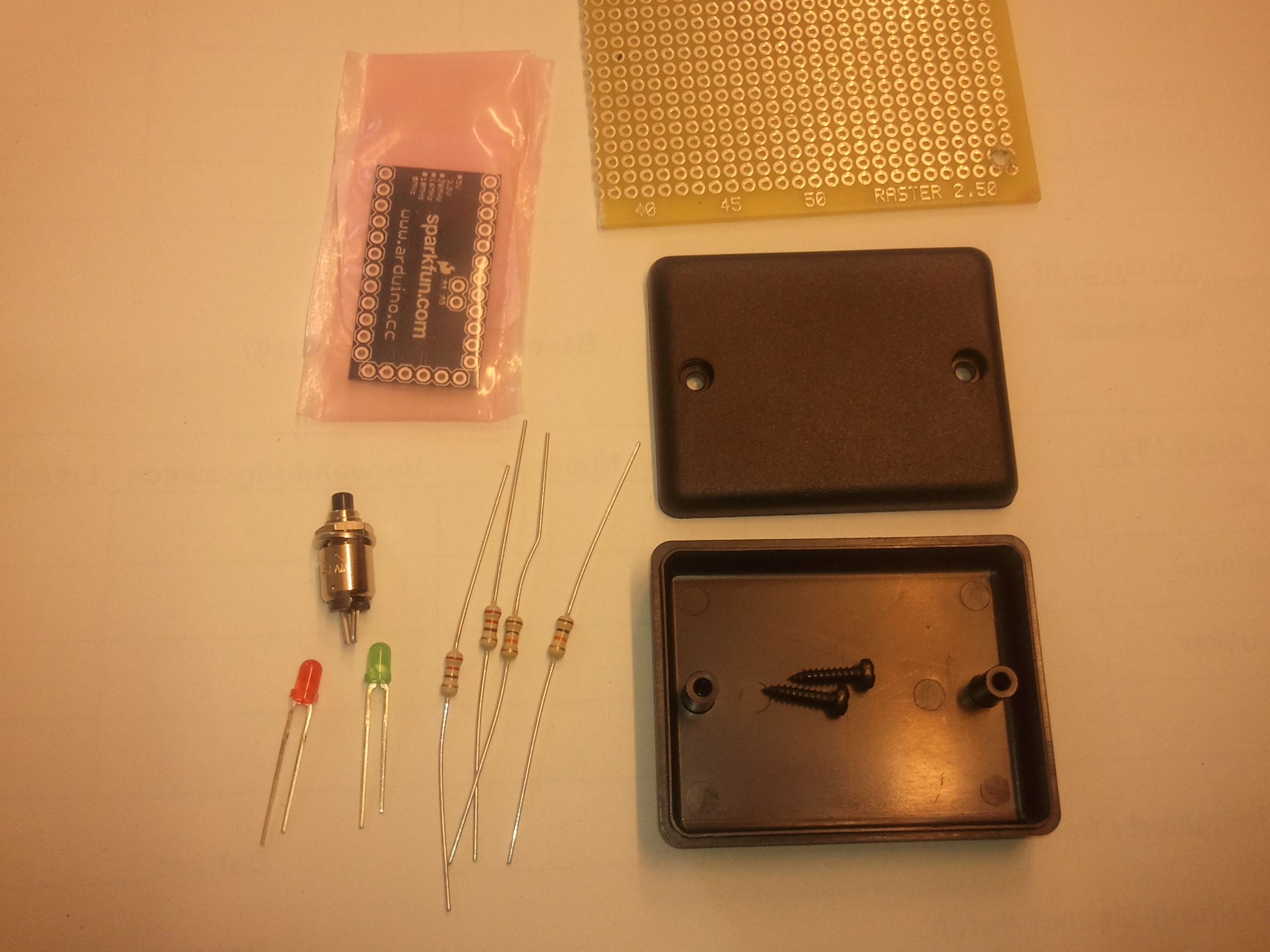

Gehäuse, LEDs, Taster und Widerstände sind jetzt auch da.

übrigens brauchst du bei den LEDs keine Widerstände , da die Ausgänge der I/O Ports am Ardu eh auf 40mA begrenzt sind

Bin gerade dabei ein Eagle Layout zu basteln ...

Mataschke hat geschrieben:übrigens brauchst du bei den LEDs keine Widerstände , da die Ausgänge der I/O Ports am Ardu eh auf 40mA begrenzt sind

Dann darfst Du die LEDs aber max. im 50% Tastverhältnis laufen lassen Also ich würde da immer nen Widerstand reinmachen, wenn Du schon ein Layout machst... und wenn man dann noch low current LEDs nehmen würde, wäre es sogar nichtmal so nen Stromfresser...

Grüße
Markus

Richtig geile Sache Jungs! Danke schon mal.
Ne detaillierte Anleitung/Baubericht inkl Einkaufszettel wäre super!

tolle sache!

würde das auch jemand für mich Basteln?

Du solltest dich hinten anstellen

Wenn es ne Teile liste mit anleitung gibt, werde ich wohl eins basteln , und wenn ich das kann, sollte das jeder hinbekommen.
