Real_BamBam hat geschrieben:Hi!

mha hat geschrieben:Habe noch ein wenig experimentiert und die MX-20 HoTT zum Laufen gebracht.

Klasse!

Hab leider nicht alle Teile für die Schaltung da. Mal schauen,, wann ich das mit HF-Modul testen kann.

Code: Alles auswählen

Viele Grüße,
Stefan

Hallo...
Ich habe alle Teile (bis auf das AMTX11-Spektrum Dingens) da. Gehe mal in den Keller basteln
Melde mich in einer Stunde wieder....

Sooooo.... bin wieder ausm Keller zurück...

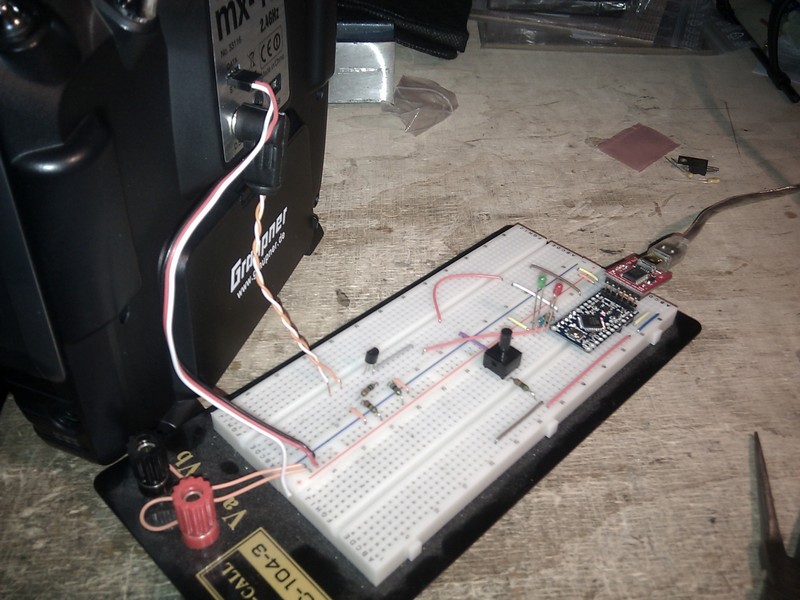

Habe die Schaltung mal auf meinem Steckbrett zusammengedängelt. Kurz ... FUNKTIONIERT....
Ich konnte es bis jetzt zwar "nur" im Debug-Modus testen. Aber die Debug-Ausgaben erschienen mir logisch:
Man konnte schön in der Debug-Ausgabe erkennen, das wenn ich den Gasknüppel langsam nach oben bewegt habe, sich die dazu gehörigen Werte auch geändert haben.
Ich habe im Sketch die Kanalreihenfolge auf "[6,2,3,4,5,1]" geändert.

Liebe Mitbasteler,

so, habe jetzt mein Modul komplett an der MX-20 HoTT in Betrieb. MCPx programmiert und im Wohnzimmer 2 Akkus geflogen.

Gemäß dem Motto, eine Sache ist erst dann perfekt, wenn man nichts mehr weglassen kann, habe ich noch ein wenig geändert.

1. Der Pullup Widerstand für den Bind Taster ist nicht nötig. Der Atmel hat interne Pullups, die man per Software aktivieren kann. Software entsprechend geändert, siehe Post von mir weiter oben.
2. Der Pullup Widerstand am PPM Eingang ist auch überflüssig, wenn man, wie ich an der MX-20, einen Inverter verbauen muss.
3. Zu viele LEDs. Ich habe die Software so geändert, dass alle Zustände mit der grünen LED, die auf dem Arduino board fest verbaut ist, abbilde:
- PPM ok, d.h. normal operation: LED blinkt langsam
- PPM nicht ok, d.h. fail safe: LED blinkt schnell
- Bind mode: LED bleibt an
4. Es war mir zu umständlich, nur mit gedrückter Bind Taste in den Bind mode wechsel zu können. Ich habe die Software so geändert, dass ich jederzeit durch Drücken und Halten der Bind Taste in den Bind mode gelange
5. Für die MX-20 HoTT und den MCPx musste ich Kanalreihenfolge 6,2,3,4,5,1 eingeben.

Wer die geänderte Software haben will, kann mich gerne anpingen.

Einen Tipp habe ich noch zum Entfernen des Spektrum Moduls aus der DX4e. Nicht versuche das Modul auszulöten. Das geht schief. Ich habe den Platinenverbinder mit einer Dremel Trennscheibe nahe an der Hauptplatine der DX4e durchtrennt. Danach lassen sich die Reste der Kunststoffisolation des Platinenverbinders abziehen. Am Modul selbst bleiben dann nur noch die Stifte. Sind dann ca. 1mm lang. Kann man wunderbar die Drähte anlöten.

Vielen Dank für die Hilfe hier und noch viel Spaß beim weihnachtlichen Basteln

Michael

Warum hängst Du die geänderte Software nicht einfach hier an?

Ok, hier komplett mit Inverter für MX-12/16/20 HoTT.

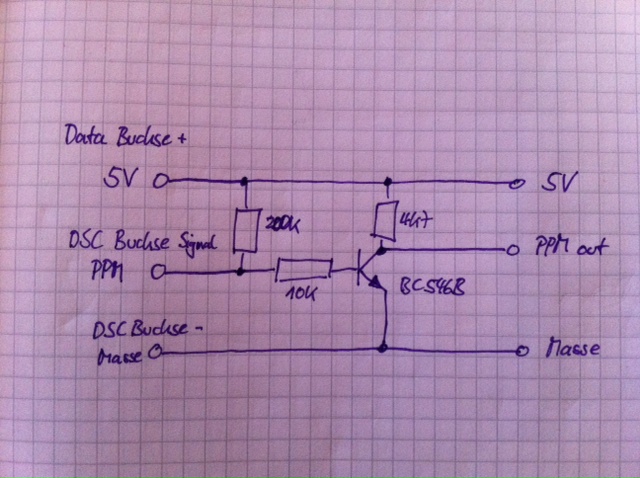

Der Inverter für das Signal von der DSC Buchse Der entrümpelte Schaltplan Arduino Mini Pro und Spektrum AMTX11 und die Software im Anhang. Aus .txt .ino machen. Den gestrichelten Pullup braucht es mit dem Inverter nicht.

mha hat geschrieben:1 BC546B (irgendein NPN Transistor)

Cool - ein Transistor aus nem ollen Kosmos-Experimentierkasten!

Ja, und wir haben immer gedacht, dass der Kosmos Baukasten, nach Aufbau der LED Blinkschaltung, zu nichts mehr taugt

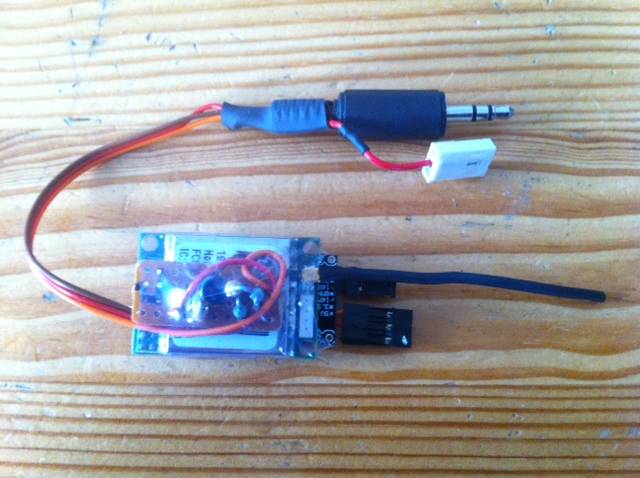

Hier noch Bilder des Endprodukts: mein Spektrum Burger im transparenten Kleid. Unten das Arduiono, Mitte das AMTX11, oben die Pegelanpassung für die MX-12/16/20 HoTT. Die grüne Arduino LED für die Anzeige der Betriebszustände leuchtet gegen das MX-20 Gehäuse und ist gut erkennbar. Weitere Anpassungen:
- Spektrum Antenne gekürzt. Beim Kürzen darauf achten, dass der aktive Teil der Antenne ca. 3,15cm lang sein muss. D.h. Antenne abschneiden und vorsichtig auf 3,15cm Länge abisolieren.
- Bind Taster gegen Bind Jumper ersetzt. Jumper drauf ist normal operation, Jumper weg ist Bind mode. Dazu die Software nochmal geringfügig geändert.
- Der herausgeführte Servoanschluß ist zum Programmieren. Da wird das FTDI GND/RX/TX drauf gesteckt. Versorgung der Boards beim Programmieren durch das Arduino, d.h. am Sender betriebsbereit angesteckt.

Leider war in meinem Lager kein gewinkelter Klinkenstecker mehr, aber das läßt sich noch nachholen. Befestigt wird der Spektrum Burger mit ein wenig Klettband am Sender. Funktioniert sehr gut, mein MCPx fliegt einwandfrei.

Sauber gelöst!

Hi,
wirklich sehr schön kompakt geworden.

mha hat geschrieben: - Bind Taster gegen Bind Jumper ersetzt. Jumper drauf ist normal operation, Jumper weg ist Bind mode. Dazu die Software nochmal geringfügig geändert.

Hast du die Änderung im Code oben schon drin, oder kannst du die die geänderte(n) Zeile(n) kurz posten?

Ich würde es so machen:
Zeile 191 umändern von in Ist das so richtig?

Gruß und vielen Dank,
Stefan

Ja, genau so. VG Michael

Hallo zusammen,

ich habe das Modul für die T8 nachgebaut. Beim Anschluss ist leider etwas an meiner T8 kaputt gegangen, die Schaltung hatte wohl einen Fehler.
Mein Sender funktioniert zwar noch, allerdings gibt er über die L/S Buchse nur noch eine Spannung von 1,4 Volt aus. Am Sim funktioniert er noch.
Weiß jemand was da kaputt gegangen sein könnte? Wahrscheinlich werde ich ihn einschicken müssen...

Ist zufällig jemand aus Oberbayern (Ingolstadt) hier, der einen Blick auf meine Schaltung werfen könnte?

Gruß, Damir

Hallo...

... da es momentan ziemlich schwer ist bei Ebay ne DX4e oder DX5e zu einem erträglichen Preis zu bekommen (mehr als 30€ isse mir nicht wert ) habe ich mir jetzt erstmal eine MLP4DSM (für n 10er aus meinem lokalen Modellbauladen - Danke nochmal) besorgt.
Das Modul funktioniert nun wunderbar zusammen mit meiner MX16 HoTT...

Mit dem MLP4DSM-Modul hab ich 6 Kanäle und eine Reichweite von ca 50-60m (getestet in einem Gebäude auf einem langen Flur - sollte draußen also noch n bissl mehr sein).

Danke an alle hier !!!

Nenno...

Ho ho ho,

auch bei mir ist´s endlich Weihnachten geworden. Die Post hat mir endlich lang ersehntes Briefchen mit den von Mataschke gefütterten Ardu´s gebracht. Natürlich gleich ab in den Keller und den Rest voll angelötet. Natürlich sieht das bei mir als gelerntem Kessel- und Behälterbauer nicht ganz so filigran aus, wie man das von einigen hier schon praktiziert wurde, aber auch im "etwas" größeren Kunststoffgehäuse macht das Modul eine nette Figur.

Und nun kommt das völlig Unerwartete:

- angestöpselt
- eingeschaltet
- gebunden

- und jetzt kommt´s: ES GEHT ....


GEIL !!! So hab ich meinen mCPX im Keller noch nie erlebt. Wird Zeit, dass ich ihn bald mal draußen testen kann ...

Noch ein dickes Lob und ein fettes Danke an Mataschke, der mir die Ardu´s (eins davon für einen guten Bekannten) geflasht hat

testpilot hat geschrieben: der mir die Ardu´s (eins davon für einen guten Bekannten) geflasht hat

Jo, unser neue FLASHGORDON!!

Hallo zusammen,

anbei ein paar Bilder von meinem Werk von gestern. Kann leider nicht ausprobieren, ob es funktioniert. Hab mir gestern mit einer fehlerhaften Schaltung die L/S Buchse meines Senders geschrottet. Den muss ich erstmal einschicken.

Gruß, Damir

Hallo...

... scheinbar funktioniert mein Selbstbau-Modul nicht zusammen mit meinem Blade MCPX V2.
Ich benutze den HF-Teil aus einer MLP4DSM. Das Problem:

- Ich binde den Blade
- Blade hört auf blau zu flackern (bis jetzt siehts gut aus)
- sobald ich nun den Bindknopf von meinem Selbstbau-Modul los lasse, läuft der Motor vom Blade los (zum Glück nicht mit Vollgas)
- der Motor läuft so ca. 5-10sek. - danach blinkt der Heli blau

Ich verwende das Modul an meiner MX16-Hott. Ich habe im Sketch die Kanalreihenfolge angepasst ([6,2,3,4,5,1]).
Komisch ist halt nur das mein Sender zusammen mit meinem Modul perfekt mit einem Blade MCPX V1 funktioniert !!!!
Evtl. liegt das an dem HF-Teil aus der MLP4DSM. Ich werde den Heli mal mit einem Modul mit HF-Teil aus der DX4e testen.

Für nützliche Tipps wäre ich dankbar...

Nenno
