Loisl hat geschrieben:avrdude: stk500_getsync(): not in sync: resp=0x00

Hast Du Win7? 64Bit? Richtige Treiber?
Geht ein Test-Sketch, oder geht das auch nicht?

Hi Lois´l.
Das ist komisch. Geht denn die rote LED auf dem Arduino an, wenn Du das FTDI an USB anschließt? Blinkt die grüne LED?
Komm einfach nachher mal in den Chat.

fireball hat geschrieben:DX5 ist das LP5DSM, oder? Das hat nur 1mW Sendeleistung.

nein ist auch das AMTX11 ! Weil die DX5 auch Fullrange ist

LP5DSM hat das EMTX10 also das "kleine"

Loisl so wie auf dem Bild passt es !

Ist das aus versehen ein 5V Arduino? weil dann ists mit 3,3V natürlich schlecht.

Ich hab die Erfahrung gemacht , dass diese Druchkontaktierungen nicht so richtig Kontakt haben wenns nur "gesteckt" ist.

Ich halte das FTDI Board immer auf Zug wenn ich Progge. Dann gehts.
Not in Sync ist meistens der Fall wenn das Reset Signal nicht sauber kommt.

Mataschke hat geschrieben:

fireball hat geschrieben:DX5 ist das LP5DSM, oder? Das hat nur 1mW Sendeleistung.

nein ist auch das AMTX11 ! Weil die DX5 auch Fullrange ist

Uh - dann liegt das Problem aber hoffentlich nur irgendwo bei einer gelösten Antennenverdrahtung.


Am Rande möchte ich noch kurz erwähnen, dass andere "Abuser" des Moduls mittlerweile Modelmatch, Rangecheck, DSM2 unterstützen - was bei reiner PPM-Anbindung zwar leider hinfällig ist, aber dennoch mal erwähnt werden sollte

tracer hat geschrieben:

Loisl hat geschrieben:avrdude: stk500_getsync(): not in sync: resp=0x00

Hast Du Win7? 64Bit? Richtige Treiber?
Geht ein Test-Sketch, oder geht das auch nicht?

Ja, Ja, denke schon.
Test-Sketch? Also Compilieren geht.

echo.zulu hat geschrieben:Hi Lois´l.
Das ist komisch. Geht denn die rote LED auf dem Arduino an, wenn Du das FTDI an USB anschließt? Blinkt die grüne LED?
Komm einfach nachher mal in den Chat.

Rote LED kommt, grüne nicht. Am FTDI blitzt die Rote und ab & an auch was Grünes.
Bin bis heute gegen 21:30 Uhr in der Arbeit, deswegen is es nix mit Chat.

Aber ich treff mich am Do mit cobra, der hat seinen inzwischen geproggt bekommen. Dann sollte es mit meinen
dreien ja auch funzen... merci, erstmal für eure Unterstützung!

Loisl hat geschrieben:Bin bis heute gegen 21:30 Uhr in der Arbeit, deswegen is es nix mit Chat.

da sind doch die meistens erst online im Chat

Moin ich hab das gleich Problem....

tracer hat geschrieben:

Loisl hat geschrieben:avrdude: stk500_getsync(): not in sync: resp=0x00

Hast Du Win7? 64Bit? Richtige Treiber?
Geht ein Test-Sketch, oder geht das auch nicht?

Gleiche Fehlermeldung aber Win7 32Bit. Treiber sind aktuell und auch der Com-Port passt. Test-Sketch geht auch. Nach etwas Modifikation.
Ich musste nur am Anfang:
#include "WProgram.h" Mit /* und */ auskommentieren.

echo.zulu hat geschrieben:Hi Lois´l.
Das ist komisch. Geht denn die rote LED auf dem Arduino an, wenn Du das FTDI an USB anschließt? Blinkt die grüne LED?

Ja... die rote auf dem Ardunio geht auch bei mir an aber leider nix grünes. Und auf dem FTDI blinkt auch nur die TX beim Upload. Die RX zuckt nur einmal ganz ganz kurz und das war es dann.
Hab das ganze jetzt mal zur Probe unter WinXP versucht => gleiches Ergebnis. Und die Stiftleiste hab ich jetzt auch fest verlötet um Kontaktfehler auszuschließen.
Hat auch nichts gebracht.

Hilfe!

Loisl hat geschrieben:

echo.zulu hat geschrieben:Hallo Lois´l.
Es gibt zwei verschiedene Belegungen der Anschlussleiste beim FTDI-Board.

Aber die abgebildete sollte doch an sich richtig sein?

Hallo Loisl,

ich habe noch einmal nachgesehen. So wie das FTDI auf Deinem board steckt, ist das richtig. Es gibt offenbar Nachbauten, bei denen die Anschlußbelegung an der Stirnseite genau spiegelbildlich ist (so eines habe ich). Dann muss das FTDI gedreht werden. Du hast scheinbar ein Original, d.h. das ist so wie auf Deinem Bild richtig.

Dann bleiben eigentlich nur noch zwei Dinge:
- Die Spannungsversorgung über das FTDI passt nicht. Hast Du ein 3,3V oder 5V board und das dazu passende FTDI (nachmessen)?
- Kontaktprobleme. Die Stiftleiste eingelötet? Ist das HF Modul schon am TX?

Gruß

Michael

Original:
Nachbau: http://www.komputer.de/zen/index.php?ma ... ge&pID=112

tigger67 hat geschrieben:Moin ich hab das gleich Problem....

Hilfe!

Mache bitte ein Bild. so wie es Loisl gemacht hat, von Deinem Aufbau.

mha hat geschrieben:ich habe noch einmal nachgesehen. So wie das FTDI auf Deinem board steckt, ist das richtig. Es gibt offenbar Nachbauten, bei denen die Anschlußbelegung an der Stirnseite genau spiegelbildlich ist (so eines habe ich). Dann muss das FTDI gedreht werden. Du hast scheinbar ein Original, d.h. das ist so wie auf Deinem Bild richtig.

Genau das meinte ich mit der unterschiedlichen Belegung.

Wenn noch nichts geflasht wurde, so ist im Arduino schon das Blink-Sketch. Dann blinkt nach dem Anlegen der Versorgungsspannung die grüne LED. Zum Testen kann man auch das Blink-Sketch selbst flashen (File/Examples/1.Basics/Blink).

Mit dem SpeckDrum-Sketch kann man auch noch den Debug-Mode aktiveren und so ohne das angeschlossene HF-Modul sehen, ob Daten vom Sender erkannt und verarbeitet werden können.

mha hat geschrieben:Dann bleiben eigentlich nur noch zwei Dinge:
- Die Spannungsversorgung über das FTDI passt nicht. Hast Du ein 3,3V oder 5V board und das dazu passende FTDI (nachmessen)?

Das habe ich jetzt auch in Verdacht, denn der "Jumper" auf 3,3V ist eine haardünne, kaum sichtbare Kontaktbrücke.
Allerdings leutet ja die rote LED am Arduino, was ja für eine Spannungsversorgung sprechen sollte. Welce Spannung bringt das FTDI wenn man keinen Jumoer anbringt?
Hab die Teile jetzt schon im Laden liegen, drum teste ich das jetzt nicht mehr bis mich cobra besucht.

mha hat geschrieben:- Kontaktprobleme. Die Stiftleiste eingelötet? Ist das HF Modul schon am TX?

Ja und nein. Ich dachte mir, dass das anlöten erst nach dem flushen Sinn macht. (Sollte ich die Arduinos tatsächlich
verschiecken müssen... )

mha hat geschrieben:Original:

Genau so ist das meines!

Loisl hat geschrieben:

mha hat geschrieben:Dann bleiben eigentlich nur noch zwei Dinge:
- Die Spannungsversorgung über das FTDI passt nicht. Hast Du ein 3,3V oder 5V board und das dazu passende FTDI (nachmessen)?

Das habe ich jetzt auch in Verdacht, denn der "Jumper" auf 3,3V ist eine haardünne, kaum sichtbare Kontaktbrücke.
Allerdings leutet ja die rote LED am Arduino, was ja für eine Spannungsversorgung sprechen sollte. Welce Spannung bringt das FTDI wenn man keinen Jumoer anbringt?
Hab die Teile jetzt schon im Laden liegen, drum teste ich das jetzt nicht mehr bis mich cobra besucht.

mha hat geschrieben:- Kontaktprobleme. Die Stiftleiste eingelötet? Ist das HF Modul schon am TX?

Ja und nein. Ich dachte mir, dass das anlöten erst nach dem flushen Sinn macht. (Sollte ich die Arduinos tatsächlich
verschiecken müssen... )

mha hat geschrieben:Original:

Genau so ist das meines!

Ich habe noch ein 5V FTDI und dort ist die dünne Brücke zwischen dem mittleren und dem 5V Pad. Passt also so bei Dir, wenn Du die 3.3V Version des Arduino gekauft hast. Ich tippe weiter auf ein Kontaktproblem an der Steckleiste. Und zur Spannung: messen

mha hat geschrieben:

tigger67 hat geschrieben:Moin ich hab das gleich Problem....

Hilfe!

Mache bitte ein Bild. so wie es Loisl gemacht hat, von Deinem Aufbau.

Moin, moin.
Bilder mach ich nachher mal und setz die heute Abend rein.

Send with Tapatalk

Wie schnell doch so ein Tag rum ist...

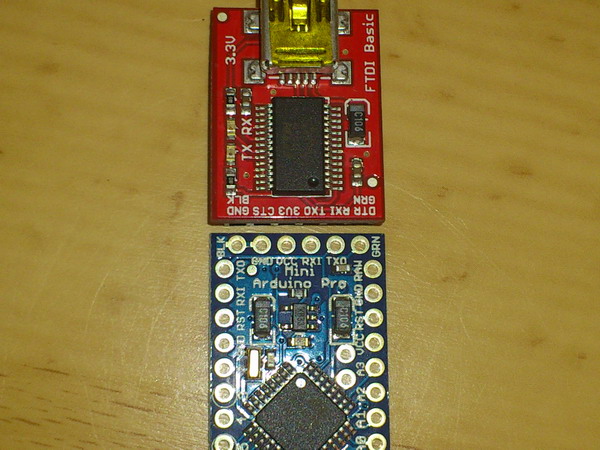

So wie versprochen die Bilder.
Die Stiftleiste hab ich mal weggelassen. Die irritiert nur.
Wenn ich das/der/den? FTDI verkehrt herum aufstecke leuchtet auf dem Board selbst die rote LED nicht mehr.
Sollte doch so schon richtig sein, oder?

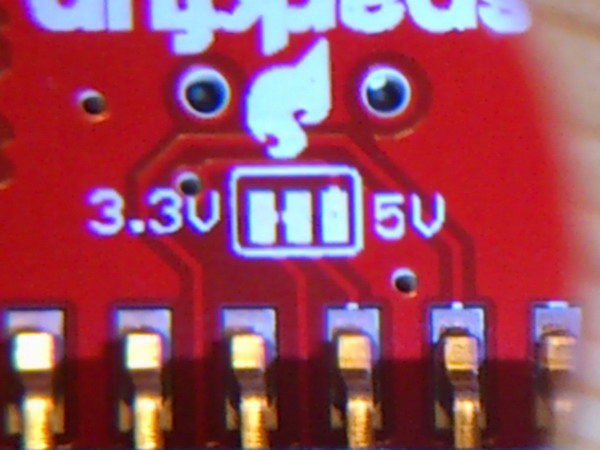

Also die Brücke zwischen den Pads sieht schon etwas komisch aus.
An welchen Pins kann ich denn messen wie viel Spannung aus dem FTDI kommt?

Bezüglich der Brücke, siehe Post #10 >>> http://www.rchelifan.org/viewtopic.ph ... 2#p1306722

Da hatte ich das selbe Problem. Den Pin, wo 3,3V steht musst Du mit dem mittleren Pad brücken!!
