Und messen kannst Du da wo 3,3v/VCC und Ground steht. Auf dem Arduino ist es auch beschriftet, von daher passt es nur einmal rum.

Hallo,

ja, so wie Du es hingelegt hast passt das. Die 3,3V sollten am FTDI zwischen den Pins GND und 3V3 anliegen. Dazu das FTDI nur mit dem USB Kabel mit dem PC verbinden (nicht am board anstecken). Falls da nichts anliegt könntest Du die in Deinem Bild linken und mittleren Pads mit einem Lötklecks verbinden und die Messung wiederholen. Dazu erst die beiden Pads verzinnen und dann beide verlaufen lassen.

VG Michael

PS: Ich halte übringens nichts davon den Kontakt nur durch Einstecken ohne Steckerleiste per Dagengendrücken herzustellen. Falls Du das aber unbedingt machen möchtest, versuche die Kontakte und v.a. die Druchkontaktierungen am Board zu reinigen (Fett und Lötstopplackreste). Z.B. mit Waschbenzin oder ordentlichen Bremsenreinigern.

-Didi- hat geschrieben:Und messen kannst Du da wo 3,3v/VCC und Ground steht.

Danke Didi. Das passt schon laut Messgerät kommen da 3,38 V raus.
Und das auch ohne auf der Rückseite nen Lötklecks zu setzen.

mha hat geschrieben:PS: Ich halte übringens nichts davon den Kontakt nur durch Einstecken ohne Steckerleiste per Dagengendrücken herzustellen.

Nein das mach ich auch nicht. Habe hier 2 von den Boards liegen. Für's Foto hab ich das noch unbenutzte genommen.
Und genau das hab ich eben mal mit ner Steckerleiste durch "dagegendrücken" angestöpselt.....hmmmm da blinkt jetzt sogar ne grüne LED...

Ich geh mal eben löten....

So da bin ich wieder.
Also das 2 Board funktioniert ohne Probleme.

Zumindest konnte ich das "Blink-Sketch" erneut draufladen und es blinkt...und blinkt...und blinkt.
Und auch der Upload des "DSM-Sketch" ging jetzt ohne Fehlermeldung!!! Das sollte jetzt drauf sein. Ich hoffe das ich am Wochenende dann den Rest auch hin bekomme.

Nur was mach ich mit dem "nicht funktionierenden" Board? In die Tonne treten und das war's oder möchte sich einer von euch mal daran versuchen? Zurückschicken werde ich es wohl kaum können da ich ja schon ne Steckerleiste dran gelötet hab.

Brings zum Flutlichtfliegen mit.

echo.zulu hat geschrieben:Brings zum Flutlichtfliegen mit.

Tja das würde ich doch glatt machen. Aber leider hab ich an dem Wochenende keine "Freizeit"...

schade, versuch Dich doch freizumachen.

Ne Egbert das wird leider nichts.

Es gibt da so "nacheheliche Verpflichtungen" an die ich gebunden bin. Sonst sagt meine Tochter noch Onkel zu mir....

echo.zulu hat geschrieben:versuch Dich doch freizumachen.

na ob wir das wirklich sehen wollen?

Mirko

hast Recht Mirko. Dann doch besser nicht.

BTW, sehen wir uns mal wieder?

echo.zulu hat geschrieben:BTW, sehen wir uns mal wieder?

Ja ich bin mit Sohn und Freundin beim diesjährigen RHF-Treffen dabei.

Viele Grüße
Mirko

Husi hat geschrieben:Ja ich bin mit Sohn und Freundin beim diesjährigen RHF-Treffen dabei.

Gummistiefel, Mückenzeugs und Schwimmwesten nicht vergessen!!

-Didi- hat geschrieben:Gummistiefel, Mückenzeugs und Schwimmwesten nicht vergessen!!

Danke für den Tipp, aber ich habe letztes Jahr mitgelesen und euch bedauert.
Ein Platz neben Maren und Wendy ist schon reserviert.

Mirko

Hilfe !!!!!
Komm momentan nicht weiter, bekomm einfach nicht das Arduino gefläscht.
Treiber alles eingerichtet, Programm läuft soweit, kann Verify!
Serial Port ist eingerichtet.
Beim Upload wird dann nach ner weile abgerochen .

Das erscheint:
avrdude: stk500_getparm(): (a) protocol error, expect=0x14, resp=0x41

avrdude: stk500_getparm(): (a) protocol error, expect=0x14, resp=0x41

avrdude: arduino_read_sig_bytes(): (a) protocol error, expect=0x14, resp=0x75
avrdude: error reading signature data for part "ATMEGA328P", rc=-2
avrdude: error reading signature data, rc=-1



Keine Ahnung was hier schief läuft.

Loisl hat heute seine Arduino Mini Pro boards bei mir vorbei gebracht. Sein FTDI und die Anschlüsse waren ok, trotzdem ließen sich alle drei Boards nicht programmieren. Da die Boards auch in meinem Aufbau nicht programmierbar waren, lag der Schluß nahe, dass auf den Boards gar kein bootloader vorhanden ist.

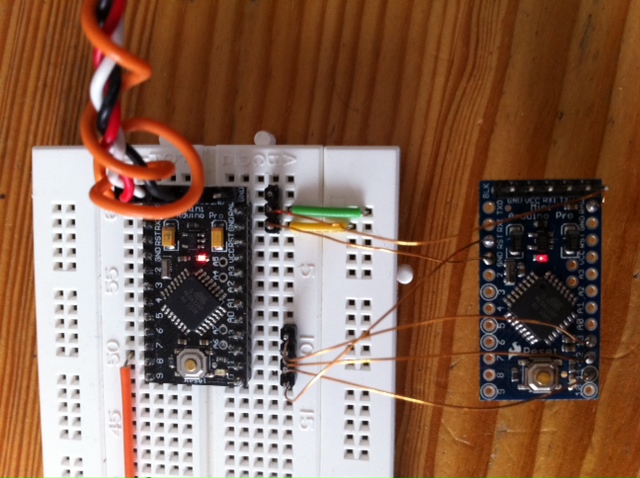

Mit meinem Arduino als ISP Programmer programmiert, gelang es dann auch einen bootloader über die ISP Schnittstelle (über die Pins der SPI Schnittstelle) auf Loisls Boards zu flashen. Danach war es dann auch problemlos möglich, Software über das FTDI und die serielle Schnittstelle zu programmieren.

Zusammenfassung: Wer ein Problem mit einem nicht programmierbaren Arduino hat, möge bitte seinen Händler fragen, ob das Board überhaupt mit einem Arduino Bootloader ausgeliefert wird. Ob ein Bootloader vorhanden ist, kann man u.a. so feststellen: Board nach Erhalt nur an GND und VCC mit der richtigen Spannung (z.B. 3,3V oder 5V) versorgen (oder einfach nur FTDI aufsetzen). Die rote LED muss dann angehen und die grüne LED blinken. Wenn die grüne nicht blinkt, ist höchstwahrscheinlich kein bootloader drauf.

Mein Arduino als ISP Programmer
Meine Empfehlung: http://www.komputer.de/zen/index.php?ma ... cts_id=112 kommt sicher mit Bootloader und ist billiger als das Original. Aber Achtung: das FTDI muss bei diesem Board um 180 gedreht aufgesetzt werden.

.
