Neues Video: Bevelbox auf ebener Fläche geht nicht

[chris.jan]

In den modernen Smartphones sind aber elektrische G-Sensoren drin, oder?
So teuer können die also nicht sein, sonst wären die Handys mit dem Feature unbezahlbar.
Selbst im EiPott Tatsch ist eins drin

Obwohl ich ja trotzdem glaube, daß sich der Hersteller einer elektrischen Wasserwaage das Gerät gut bezahlen läßt.

[frankyfly]

Selbst im EiPott Tatsch ist eins drin

wie Genau ist das denn und welchen Bedingungen? Es ist was anderes ein "nettes Spielzeug" zu bauen als ein Messgerät das man auch so nennen kann.

[TheManFromMoon]

Moin,

mich wundert es sehr das die Bevel Box mechanisch funktionieren soll.
Ich kann mir das trotz den Fotos nicht vorstellen.
Können wir davon vielleicht mal detailliertere Fotos kriegen?

Hier gibts z.B. ne komplette Platine mit bestücktem 3-Achs-Sensor:
http://www.pollin.de/shop/dt/NjU4OTgxOT ... Modul.html
für 12,-

Für eine Bevelbox braucht man nur einen Ein-Achs-Sensor ohne separate Platine.
Das kann nicht mehr wie 1-2 Euro kosten und ist zudem sehr klein.
Ich denke das jede Mechanik deutlich teurer als 1-2 Euro ist.

Gruß
Chris

[calli]

Für eine Bevelbox braucht man nur einen Ein-Achs-Sensor ohne separate Platine.

Wenn ich nicht total irre braucht man schon alle drei Achsen, sonst misst man Mist wenn das Ding mal etwas schief steht.

Meine Digitale misst übrigens auch noch korrekt wenn sie 45° auf den Rücken geneigt ist, erst wenn es ca. 60° werden oder sie auf dem Rücken liegt zeigt sie "Err".

Carsten

[chris.jan]

Meine Digitale misst übrigens auch noch korrekt wenn sie 45° auf den Rücken geneigt ist, erst wenn es ca. 60° werden oder sie auf dem Rücken liegt zeigt sie "Err".

Das wundert mich jetzt. Sobald ein 3-Achs-Sensor verbaut ist müßte man ja theoretisch aus jeder beliebigen Lage den Winkel zu einer Bestimmten Achse messen können. Es sei denn die Software ist dafür nicht ausgelegt.

[frankyfly]

den Winkel zu einer Bestimmten Achse

richtig, aber nicht die Drehung um die Achse wenn diese Parallel zur Bezugsachse liegt.

[chris.jan]

Die "Drehung" wird aber doch wieder durch die Bewegung der anderen beiden Achsen definiert.
Das ist m.E. also ein rein mathematisches Problem. Oder was versteh ich da falsch?

[calli]

Es werden Beschleunigungen gemessen und die einzige Konstante ist die Erdbeschleunigung. Wenn also die Z Achse eine Beschleunigung von 1g misst und die anderen 0g dann steht das Ding exakt zum Erdmittelpunkt ausgerichtet. Wenn x und y je ein halbes g messen dann steht sie 45°, ich hoffe ich habe mich nicht "verrechnet". Also kann man immer nur den Winkel zum Erdmittelpunkt berechnen oder? Winkelgeschwindigkeit oder so ist dann möglich wenn man eine Zeit zwischen zwei Messungen einbaut.

Carsten

[frankyfly]

Die "Drehung" wird aber doch wieder durch die Bewegung der anderen beiden Achsen definiert.

die sind aber "0" wenn sie senkrecht zum Bezugsvektor (Erdbeschleunigung) stehen, egal wie du sie um den Bezugsvektor drehst. willst du das Messen brauchst den einen Kompass oder einen Winkelbeschleunigungssensor (Gyro)

[TheManFromMoon]

Sobald ein 3-Achs-Sensor verbaut ist müßte man ja theoretisch aus jeder beliebigen Lage den Winkel zu einer Bestimmten Achse messen können.

Ja, aber die Achse ist dann ja unbekannt.

Deswegen ja nur einen 1 Achs Sensor, dessen Achse genau die waagerechte im Gehäuse entspricht.

Wenn x und y je ein halbes g messen dann steht sie 45°

Nee, 1/2 Wurzel 2 g, oder sin 45° also 0,707106781g, aber das nur mal so nebenbei.

Gruß
Chris

[calli]

Nee, 1/2 Wurzel 2 g, oder sin 45° also 0,707106781g, aber das nur mal so nebenbei.

Ja war nur nen Test ob Du auch aufpasst

C

[calli]

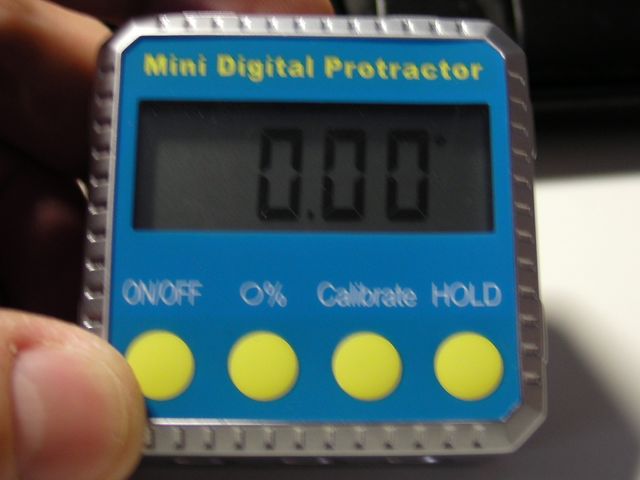

Hier mal meine (auch aus China/ebay):


Etwas verwackelt, ich hatte heut noch kein "Frühstück"

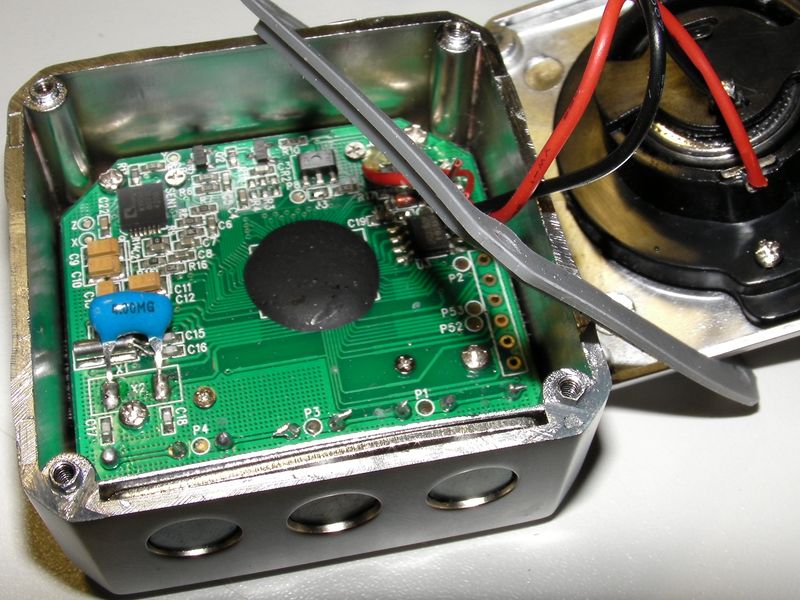

Und Innen:


Das im Deckel sind die Batterien, hinter der Platine ist auch kein Platz mehr für Mechanik -> elektronisch. Dafür das mehr Achsen als 1 gemessen werden zeugt IMHO das "Err" wenn sie auf dem Rücken liegt und das man ja schräg gehalten messen kann (eine Achse würde dann ja weniger g messen).

Carsten

PS: Die hat sogar eine Dichtung, war aber auch bitter nötig weil aus den Gewindelöchern nur so die Späne raus kamen, die Lötstellen sind auch windig, aber was will man verlangen für ein paar Dollar.

[satsepp]

Meine macht auch kein Geräusch, bringt auch ERR auf dem Rücken, hat aber einen Wasserwagenlibelle oben drauf, ist das Edelmodell um 28$

Sepp

[calli]

Die mechanische ist doch die die BeastX für das Microbeast verkauft oder? Nur in Orange.

C

[frankyfly]

Ja, aber nicht nur, oben die Bilder der geöffneten Box sind von einer blauen, Außerdem gibt es verschiedene Version, die eine wartet z.B. mit dem "0"-setzen bis sich die Box nicht mehr bewegt,


Die andere (meine) setzt sofort auf 0
