Hast 2 PN's

Hallo Jürgen,

könntest Du mir mal bitte ein paar Maße vom Heckrotor im Maßstab 1:10 durchgeben? Insbesondere bräuchte ich die Maße der Heckrotornabe und Steuerbrücke. Vielleicht Gesamtdurchmesser, Blattlänge und Durchmesser/Radius der Heckrotornabe/Steuerbrücke. Wäre das möglich?

Gruß
Peter

Hi Peter,

Modell oder Original Heckrotor?
Wenn Du Modell meinst, da habe ich keine "funtionierenden" da.

Dann bitte Original. Ich kann mir das selber umrechnen.

Gruß
Peter

Hi Peter,

Original hat:
Rumpflänge: 17,02 m
Hauptrotor: 18,90 m
Heckrotor: 3,16 m

Morgen Jürgen,

ich schneide gerade die ausgedruckte Datei aus. Irgendwas stimmt nicht mit den hinteren Konturen...so ab 5mm 11-1. Muüßte nicht irgenwann der Rumpf seitlich dünner sein aber dafür Hochkant höher? Fehlt da evt was?

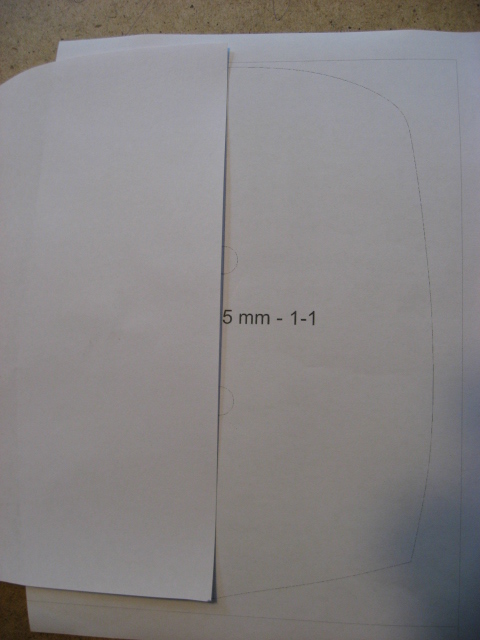

Mhmm, der Bug ist auch höher als 5mm 1-1 :

Hallo Jürgen,

die Maße Rumpflänge und Hauptrotor waren mir bekannt. Es ging lediglich um die Maße des Heckrotors!!!

Ich dachte, dass Du anhand des 3D-Modells die Maße des Heckrotors bestimmen kannst. Am 3D-Modell ist der Heckrotor mit eingezeichnet!!!

Gruß
Peter

Moin Ralph,

das ist doch nur die Nase!
und zwar so wie im Bild auf der vorigen Seite im Thread, von unten nach oben nummeriert.
Die 10mm Schnitte sind unten. Die Nasenspitze ist in 5mm Schritten.

Hallo Peter,

Helipitt hat geschrieben:Am 3D-Modell ist der Heckrotor mit eingezeichnet!!!

nö, das ist nur die hinterlegte Dreiseitenansicht.

...ICH VOLLHORT...

Ralph, ab in die Ecke. Graphisches Verständnis am Morgen 6------

yogi149 hat geschrieben: nö, das ist nur die hinterlegte Dreiseitenansicht.

Gut, dass die Dreiseitenansicht hinterlegt wurde habe ich jetzt auch erkannt.

Ich dachte, wenn ein "3D-Modell" heruntergeladen wird, dann ist der Haupt- und Heckrotor auch mit dabei. Das war bei meiner "Gazelle" auch so gewesen!!! Ich hoffe, Du hast die Datei noch.

Gruß
Peter

Hi Peter,

ja klar hat Susanne die Datei.
Wir haben halt nur den Rumpf konvertiert.
Aber den Heckrotor kann ich heute Abend nachschauen.

und das ist nur die Nase..........


......



.....


....

das Rumpfmittelteil hat dann aber weniger Schnitte. Am Übergang zum Heckausleger kommen wieder mehr

Was fang ich auch mit so einem Projekt an.......

Noch habe ich nicht die passenden Platten da aber ein Erstversuch mit Styropor war recht erfolgreich.
Der Draht war nicht ganz stramm gespannt. Zuerst dachte ich das es damit nicht klappt. Aber nein, das Gegenteil war der Fall. Vorher habe ich meine Schablone einfach auf die Platte gespickt. Dann schnitt ich erst einmal grob ein Viereck aus. Danach fuhr ich die Platte direkt an den Draht und so schnitt ich das Stück aus. Die Papierdicke war ausreichend Halt um relativ sauber schneiden zu können. Und das Resultat kann sich sehen lassen....für's 1.te Mal (tat nicht weh)
