Kurze Info:

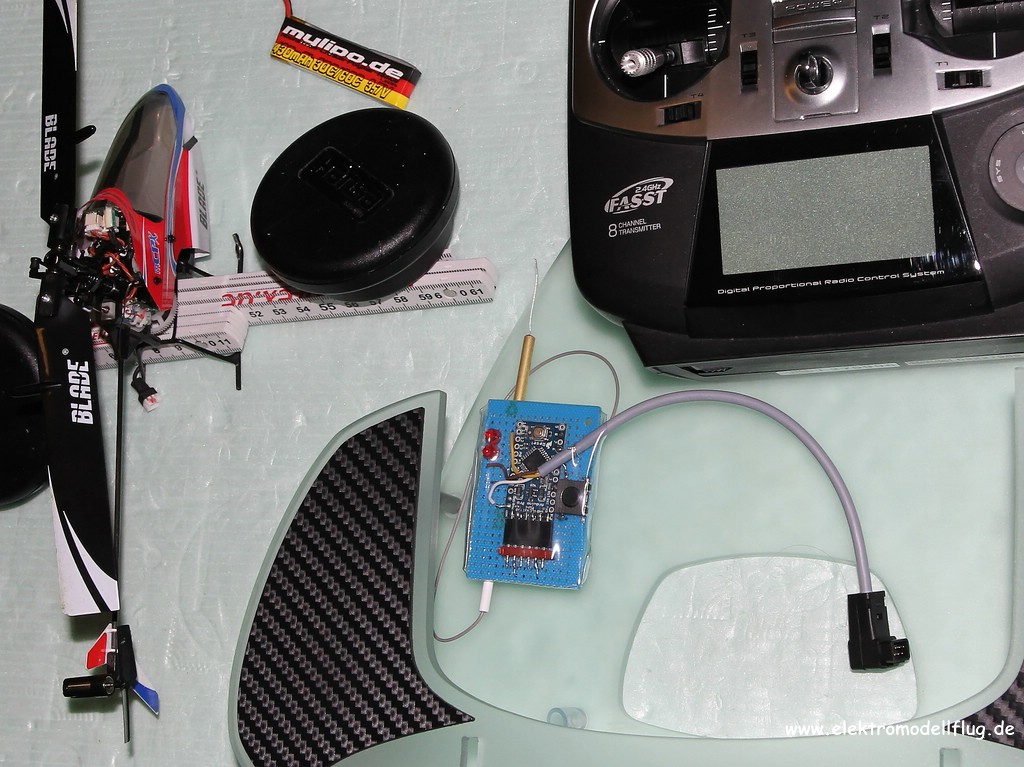

heute noch ein Modul für ne Futaba T8 gebraten, zuerst zwei Lötstellen vergessen, danach gings auf
Anhieb ( man sollte die Drähte nicht nur durch lie Löcher schieben, sondern auch verlöten )

Test mit mcpx erfolgreich .

Gruß Bernd

calli hat geschrieben:Umdrehen. TX geht auf RX und umgekehrt dann passen auch die anderen.

EDIT: Äh warum steht da zwei mal FTDI?

C!

2xFTDI weil einmal so und einmal andersrum gesteckt die Belegung wäre!

müssen denn nur die TX-RX RX-TX passen? VCC würde auch noch gehen!
so würde es gesteckt aussehen!

Hallo lieber User, wer kann helfen ?
Habe das Modul mit Arduino mini pro und DX 4 Sendermodul fertig bekommen. Das Modul ist für meine FF 10.
Das Modul funktioniert so weit so gut. Das Binden klappte auf Anhieb. Leider kommen die Servosignale mit Verzögerung und auf Pitch ist ein
ständiges zucken. Ich habe den Sketch PLL to DSM.pde geladen, sowohl mit Arduino Software 1,0 und auch mit 1,01, keine Veränderung.
Vom Mcpx gehe ich aus, daß dieser in Ordnung ist, denn mit der DX4 gab es keine Probleme. Die grüne LED am Modul blinkt, so daß wohl das PLL Signal anliegt. Den Pullup Widerstand von Pin 8 zu VCC habe ich weggelassen und im Rahmen der Fehlersuche eingebaut. Auch dabei war keine Verbesserung zu sehen. Zum Sketch muß ich noch hinzufügen, daß ich die Programmzeile WProgramm include gegen Arduino ausgetauscht habe, denn erst dann ließ sich der Sketch auf den Arduino laden.

Was kann ich noch tun oder gibt es einen Sketch der funktioniert?

Mit Grüßen

Hardy

hard6221 hat geschrieben:Hallo lieber User, wer kann helfen ?
Habe das Modul mit Arduino mini pro und DX 4 Sendermodul fertig bekommen. .....Hardy

Schau mal bitte nach, ob da AMTX10 draufsteht - Danke.

Hallo Hardy,

ich verwende die PPMtoDSM-Full Range.pde ( bzw. für MPX leicht modifiziert ) und die Arduino 2.3beta, und
irgendwo im Hinterkopf war da noch was mit den 1.x Versionen von Arduino.

Damit habe ich bisher 2 Module gebaut, einmal für meine MPX P4000 und einmal für ne T8FG ( und das
gestern ) - beides erfolgreich, und bedenken: Servobewegungen am Boden können bei FBL täuschen.

Nach dem Bau für die P4000 verging eine gewisse Zeit, so ganz aktuell ist mein KnewHow nicht, ich verwerwendete
die Softwareteile die eh auf dem Rechner liegen, zur Not kann ich dir die zu Verfügung stellen.

Aber hier im Forum gibts sicher Leute die aktueller sind im Thema.

Gruß Bernd

Hi,
wollte mich mal bedenken bei den Machern und Vorreitern die uns das ermöglichen, den mCPX mit
einem adäquaten Sender (bei mir T8FG, als Zweitsender) fliegen zu können! Speziell auch dir Bernd,
der fleißig gestern Abend mit mir am "Braten" war. Nach zwei Bechern Kaffee und einigen Lekerlies
zappelte der mCPX willig den Befehlen des TX.

Man hat der jetzt eine Lebendigkeit, die ich so bisher noch nicht kannte. Meine Vermutung war vorher,
dass ich wohl demnächst den Motor wechseln müsse - weit gefehlt - das werde ich mir verkneifen
und erst einmal eine Einstellung finden, wo er wieder "beherrschbar" ist in der Luft!

THX Gerd

Viel spass damit , Gerd

Hallo Miteinander,

ich bin neu hier, lese aber schon seit einiger Zeit Eure extrem nützlichen Beiträge. Jetzt will ich mir auch Spektrum Modul für meine Futaba T8FG basteln und habe auch schon alle Komponenten besorgt. Gestern habe ich mich mit der Software beschäftigt und habe leider ein Paar Probleme, die ich mit Euch diskutieren wollte:

Ich habe die Arduino Software und die PPMtoDSM.pde sowie die ServoDecode.h und ServoDecode.cpp so wie angegeben geladen. Auch habe ich schon gemerkt, dass man die Zeile #include "WProgram.h" in #include "Arduino.h" ändern muss. Allerdings hätte ich erwartet, dass in der PPMtoDSM.pde #include "ServoDecode.h" drinstehen sollte, tut es aber nicht. Also: muss das da rein oder nicht? Wenn es nicht drinsteht, geht das Kompilieren problemlos. Wenn es drinsteht, gibt es tonnenweise Fehlermeldungen. Diese konnte ich mit ein Paar Tricks fast alle wegbekommen, was mich aber 1. nicht so glücklich macht und 2. auch nicht vollständig gelang. Eine Fehlermeldung bleibt hartnäckig: "constructor, destructor, ... or ... expected before '(' token". Dieser Fehler bezieht sich auf diese Zeile(n) in der ServoDecode.cpp: 44: ISR(TIMER1_OVF_vect){ und 51: ISR(TIMER1_CAPT_vect). Ausserdem ist mir gerade aufgefallen, dass es eine 2. Version der PPMtoDSM.pde gibt, in der die Zeile #include "ServoDecode.h" drinsteht. Allerdings ist die markiert als // ServoDecodeTest. Diese Datei konnte ich noch nicht testen.

Ich bin völlig verwirrt, was ich nehmen soll oder wie ich die Fehlermeldungen in den Griff bekomme. Ich hoffe Ihr könnt mir nützliche Tips geben. Im Anhang findet ihr auch die 4 Dateien, die ich benutzt habe. Danke für Antworten!!

Johannes

Hallo Pille,

auf dem Sendemodul steht AMTX 11 darauf.

Vielen Dank für deine Hilfe

Hardy

Hallo Johannes,
die Variante 1 kommt ohne den include von servodecode aus, wenn Du Dir den Code angeschaut hättest bzw. die Fehlermeldungen untersucht, wäre Dir aufgefallen,
dass der Progranmcode von Servodecode in der Variante 1 enthalten ist. Z.B. die Interruptroutine
Also hier nicht Servodecode inkludieren.

In Variante 1 musst Du wie Du richtig erwähnt hast
#include "WProgram.h" durch

#include "Arduino.h" ersetzten, kannst das aber auch ganz auskommentieren.

Die 2 Variante ist eine völlig andere, lass beide Varianten einfach so wie sie sind, dann gehts.

Beide sollten auch mit Deiner T8FG funktionieren.

Deine Variante 2 ist schon auf die Arduino 1.0 angepasst, hier musste der returnvalue der klassenmethoden von byte auf uint8_t geändert werden.

Gruss Ralf

Hallo Hardy,
es liegt nicht am Modul,
hast Du die Software aus dem POST #757 schon probiert?
Und Dein Sender steht auf PPM und nicht PCM?
Gruss Ralf

crazy25814 hat geschrieben:

calli hat geschrieben:Umdrehen. TX geht auf RX und umgekehrt dann passen auch die anderen.

EDIT: Äh warum steht da zwei mal FTDI?

C!

2xFTDI weil einmal so und einmal andersrum gesteckt die Belegung wäre!

müssen denn nur die TX-RX RX-TX passen? VCC würde auch noch gehen!

Code: Alles auswählen

Arduino  FTDI

      DTR
DTR   GND
TX    RX
RX    TX
VCC   VCC
GND
GND

so würde es gesteckt aussehen!

Der Breakout passt nicht ganz zum ProMini, da musst Du Dir einen Adapter bauen, denn DTR brauchst Du auch, zumindest darf das nicht auf Ground liegen.
Die hier steckt man 1:1 an, da kannst Du Die die Belegung abschauen:

http://www.watterott.com/de/FTDI-Breakout-Reloaded-V11

Gruss Ralf

hiwi hat geschrieben:

crazy25814 hat geschrieben:

calli hat geschrieben:Umdrehen. TX geht auf RX und umgekehrt dann passen auch die anderen.

EDIT: Äh warum steht da zwei mal FTDI?

C!

2xFTDI weil einmal so und einmal andersrum gesteckt die Belegung wäre!

müssen denn nur die TX-RX RX-TX passen? VCC würde auch noch gehen!

Code: Alles auswählen

Arduino  FTDI

      DTR
DTR   GND
TX    RX
RX    TX
VCC   VCC
GND
GND

so würde es gesteckt aussehen!

Der Breakout passt nicht ganz zum ProMini, da musst Du Dir einen Adapter bauen, denn DTR brauchst Du auch.

alles klar, dann mach ich 1:1 ausser natürlich Tx-Rx! Danke für die Info

Hallo Ralf,

vielen herzlichen Dank für Deine fundierte Antwort!! Dann werde ich heute Abend mal meinen Arduino bespielen und alles ausprobieren. Melde mich, wie's gelaufen ist.

Gruss
Johannes

crazy25814 hat geschrieben:müssen denn nur die TX-RX RX-TX passen? VCC würde auch noch gehen!

Ist ja ein komisches FTDI. Ist es vielleicht falsch beschriftet?

MIch ärgert es schon maßlos (hat mich schon ein FTDI gekostet) das man an manche Clones das FTDI drehen muss. Wenn die schon clonen dann doch bitte richtig

C!
