Probleme mit der Verkablung

mummi84 · Beitrag von **mummi84** » 28.05.2006 12:31:15

Kann mir einer helfen habe den T-Rex 450X V2 versucht zu verkabeln und dabei hat sich ein Servo in rauch aufgelöst.

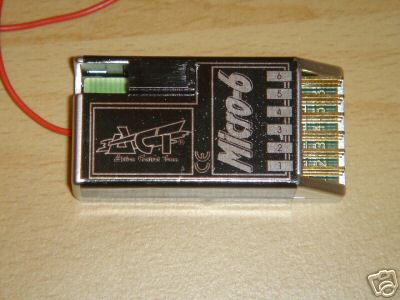

Hier ein bild von meinem Empfänger und habe die MX12 und den Align BL25 Regler.
Wie muss das ganze eingesteckt werden damit ich mit der 90grad Ansteuerung fliegen kann.

Kaiko · Beitrag von **Kaiko** » 28.05.2006 12:37:05

ich hab die zwar keine MX-12 aber auf Seite 41 der Anleitung steht die Kanalbelegung für alle Taumelscheibentypen

EDIT: siehe auch Seite 26, da steht die Verkabelung. Der Taumelscheibentyp sollte auf "NORMAL" eingestellt werden.

mummi84 · Beitrag von **mummi84** » 28.05.2006 12:43:42

davon kapiere ich leider kein wort

yellow-dangerous · Beitrag von **yellow-dangerous** » 28.05.2006 12:44:55

Hi,

denke du meintest die Polarität am Empfänger oder ?!
I.d.R. ist so wie auf deinem Bild zu sehen (Draufsicht)

- unterer Pol -
- mittlerer Pol +
- oberer Pol Signal (Impuls)

Zur Sicherheit gogle doch nochmal direkt nach deinem Empfänger, da findest du mit Sicherheit was beschrieben....
Apropo... Hast du keine Anleitung / Beschreibung zum Empfänger ?!

mummi84 · Beitrag von **mummi84** » 28.05.2006 12:47:39

Ich weiß nicht welcher Servo auf welchen Kanal kommt und warum muss die Taumelscheibe auf normal und nicht auf 90grad stehen?

Kaiko · Beitrag von **Kaiko** » 28.05.2006 12:52:32

wie in der Anleitung steht, wird der "Normal" Modus verwendet wenn Du ein separates Pitch Servo hast. Ich bin mir nicht 100% sicher aber der V2 sollte so ähnlich wie der HDE aufgebaut sein und der hat ein separates Pitch Servo.

Schau doch mal nach welche Version Du da hast bitte, ich kenne den V2 nicht

mummi84 · Beitrag von **mummi84** » 28.05.2006 12:55:50

Ja hat der V2 auch. Die Taumelscheibe werde ich dann gleich auf normal umstellen. Aber immer noch die Frage auf welchen Kanal kommt welcher servo und wo kommt das BEC rein?

Kaiko · Beitrag von **Kaiko** » 28.05.2006 13:00:31

wenn Du das BEC vom Steller / Regler verwendest auf Kanal 1 ansonsten ist es egal, hauptsache auf einen freien Kanal.

Kanal 2: Roll
Kanal 3: Nick
Kanal 4: GY Heckservo
Kanal 5: GY Empfindlichkeit
Kanal 6: Pitch

So sollte es sein.

mummi84 · Beitrag von **mummi84** » 28.05.2006 13:07:10

Danke werde ich gleich ausprobieren. Aber ich muss mir noch einen neuen Heckservo holen weil meiner ja abgeraucht ist. Muss halt noch etwas auf den ersten Fug warten.

Kaiko · Beitrag von **Kaiko** » 28.05.2006 13:11:50

Frage mich gerade wieso das abgeraucht sein soll ?!? Durch verpolen am Empfänger geht das eigentlich nicht. Solltest Du eventuell mal vorher raussfinden sonst geht wieder eins kaputt.

mummi84 · Beitrag von **mummi84** » 28.05.2006 13:14:47

Weis auch nicht warum der servo abgeraucht ist .Aber der war schon gebraucht vielleicht deswegen aber ich habe es ausprobiert. Und der Plan funktioniert.

yellow-dangerous · Beitrag von **yellow-dangerous** » 28.05.2006 13:27:25

Stimmt...

Wenhn das Servo verpolt wird passiert nichts, ausser das nichts passiert

Belegung der Kanäle seh ich genau so wie Kaiko

Kaiko · Beitrag von **Kaiko** » 28.05.2006 13:28:46

yellow-dangerous hat geschrieben: Belegung der Kanäle seh ich genau so wie Kaiko

zumindest verstehe ich die Anleitung so

.

yellow-dangerous · Beitrag von **yellow-dangerous** » 28.05.2006 13:33:58

Lol

*es ist noch kein Meister vom Himmel gefallen...*
---> ausser mit´m Heli

mummi84 · Beitrag von **mummi84** » 28.05.2006 13:34:18

Wist ihr auch wo ich die Anleitung für den ALIGN BL 25G Regler auf Deutsch finde.
Weil der Regler die drehzahl von 0- 100 Prozent erhöht wenn ich den gazhelbel bewege.Also Drehzahl gesteuert wie beim Piccolo usw.
