weil mich jemand angeschrieben hat und nach dem Balancer Kabel Align Akku<->Flightpower Balancer gefragt hat, schreib ich das gleich hier mal rein.
Man braucht dazu:
1. Stiftleiste min. 10 polig, bei Conrad
2. Flachbandkabel min. 13 polig, bei Conrad
3. Schneid-Klemm Federleiste 14 polig, bei Conrad
Optional noch ein kleins Stueck Lochrasterplatine.

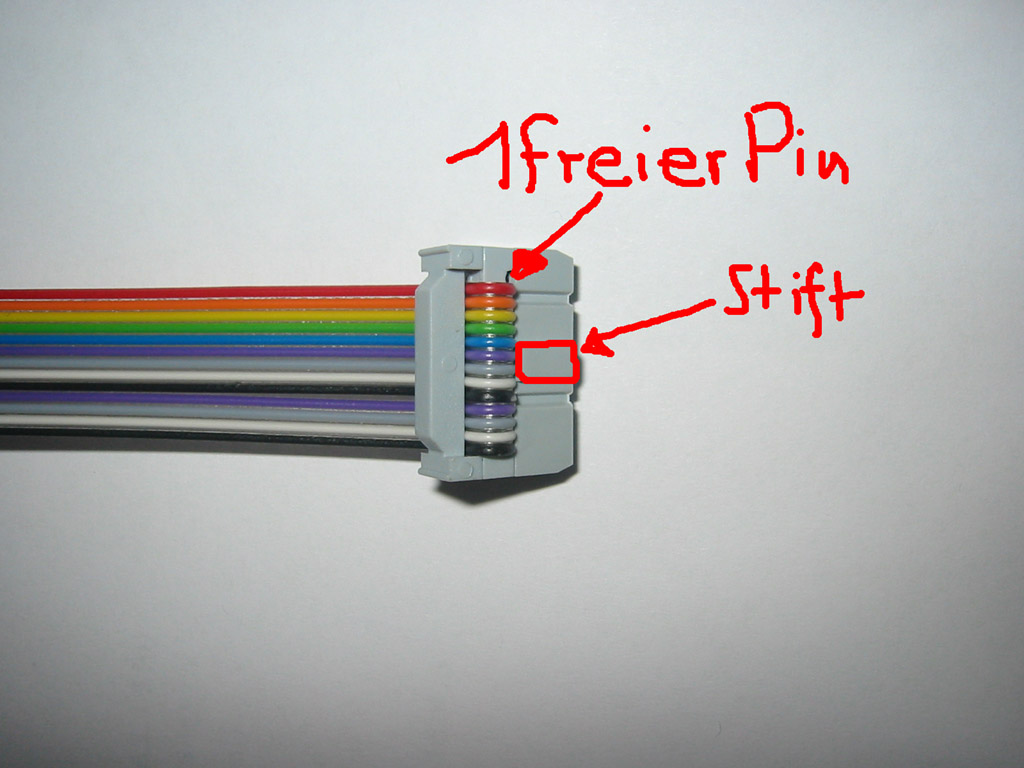

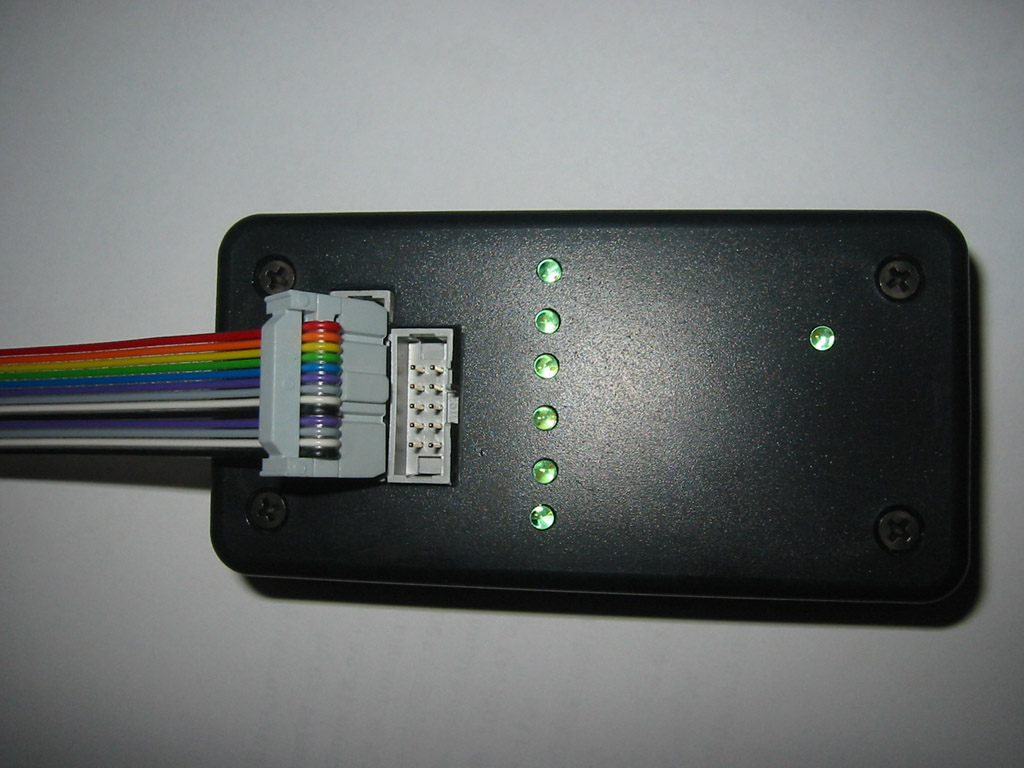

Dann quetscht man das Flachbandkabel wie auf Bild 1 zu sehen in die Schneid-Klemm Federleiste. Wie das ganze dann in den Balancer gesteckt wird, sieht man auf Bild 2.
Bei der Loesung hier ist die rote Litze des Flachbandkabels ueberfluessig, ist beim Balancer nicht verwendet und wird hier nur als Markierung beim Einstecken benutzt.
Die genaue Belegung des Flightpower Steckers findet man hier:
http://www.hacker-motor.com/images/FPSt ... gung6S.pdf
Da der Flightpower Balancer fuer jede Zelle plus und minus getrennt rausfuehrt, also bei 6S = 12 Adern und der Align Akku aber die gemeinsamen plus/minus Pole der Zellen nur mit einer Ader, muss man also die 12 Adern auf 7 "reduzieren".

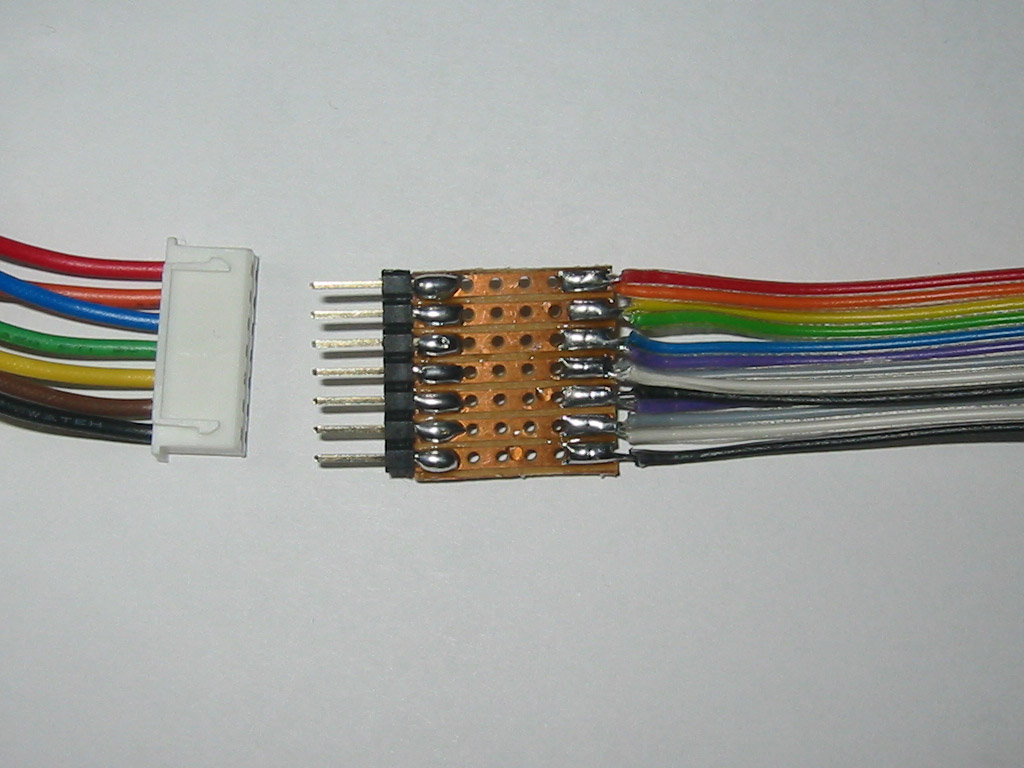

Dazu einfach immer zwei Adern vom Flachbandkabel zusammen loeten, NUR das schwarze bleibt alleine. Siehe Bild 3.
Das wars dann auch schon.
Hier noch die Zuordnung Flachbandkabel/Zellenpol auf dem Bild 3.
Zelle 1 Minus: schwarz
Zelle 1 Plus: weiss
Zelle 2 Minus: grau
Zelle 2 Plus: lila
Zelle 3 Minus: schwarz
Zelle 3 Plus: weiss
Zelle 4 Minus: lila
Zelle 4 Plus: blau
Zelle 5 Minus: gruen
Zelle 5 Plus: gelb
Zelle 6 Minus: organe
Die rote Ader wie schon erwaehnt ist eigentlich ueberfluessig.
Das ganze wird auf eine kleine Lochrasterplatine geloetet, weil die Stiftleisten gerne abbrechen.
Vielen Dank an labmaster, der mir das ganze sehr ausfuehrlich gezeigt hat
Harry
