#1 Verkalbelung vom t-rex
hi
könnte ihr mir bilder zeiegen wo eure verkabelung und wo man sehn kann wie ihr eure regler/ empfänger platziert habt??
ich baue meinen wieder auf und suche anregungen wie ich es ändern kann!
ruhig alles posten.
könnte ihr mir bilder zeiegen wo eure verkabelung und wo man sehn kann wie ihr eure regler/ empfänger platziert habt??
ich baue meinen wieder auf und suche anregungen wie ich es ändern kann!
ruhig alles posten.
Gruß Dirk
__________
MPX EVO9, Spektrum 2,4GHz
MPX Easy Glider Pro
MPX Blizzard
MPX Xeno
Chip von Graupner
Scarab Piccolo Board and Brushless
Cassutt von Graupner noch im Bau
__________
MPX EVO9, Spektrum 2,4GHz
MPX Easy Glider Pro
MPX Blizzard
MPX Xeno
Chip von Graupner
Scarab Piccolo Board and Brushless
Cassutt von Graupner noch im Bau
- merlin1031
- Beiträge: 273
- Registriert: 12.01.2005 22:01:48
- Wohnort: Pforzheim
- Kontaktdaten:
#2
Hast du schon bei http://www.trextuning.com/ nachgesehen?
Bei Align habe ich mal ein paar Videos gefunden, wo sie den Einbau der RC-Komponenten vormachen. Habe aber irgendwie den Link verlegt.
bis dann
Rene
PS: bin mir mit meiner Kabelverlegung auch noch nicht schlüssig. Zuerst muss ich mal den Regler richtig zum laufen bekommen. Wenn ich soweit fertig bin poste ich natürlich auch die Bilder.
Bei Align habe ich mal ein paar Videos gefunden, wo sie den Einbau der RC-Komponenten vormachen. Habe aber irgendwie den Link verlegt.
bis dann
Rene
PS: bin mir mit meiner Kabelverlegung auch noch nicht schlüssig. Zuerst muss ich mal den Regler richtig zum laufen bekommen. Wenn ich soweit fertig bin poste ich natürlich auch die Bilder.
Blog: http://www.e-heli-blog.de
Homepage: http://www.visionundprodukt.de/vision2006
Flugtagebuch 2006: http://wiki.rc-heli-fan.org/index.php/B ... Merlin1031
Fun Picolo: 310L, 3Z-Lipo, Picoboard, Agrumi-Freilauf, Eigenkonstruktion DD-Heck, M24-Blätter
T-Rex: mit GY401, Tsunami-30, 450TH, S3107, ThunderTiger und Kokam 2000, FlightPower EVO
Homepage: http://www.visionundprodukt.de/vision2006
Flugtagebuch 2006: http://wiki.rc-heli-fan.org/index.php/B ... Merlin1031
Fun Picolo: 310L, 3Z-Lipo, Picoboard, Agrumi-Freilauf, Eigenkonstruktion DD-Heck, M24-Blätter
T-Rex: mit GY401, Tsunami-30, 450TH, S3107, ThunderTiger und Kokam 2000, FlightPower EVO
- Kekskutscher
- Beiträge: 4663
- Registriert: 10.10.2004 20:43:57
- Wohnort: Brake/Unterweser
#3
hi
danke erstmal aber hat den sonst keiner fotos von seinem rex mit verkabelung?????
danke erstmal aber hat den sonst keiner fotos von seinem rex mit verkabelung?????
Gruß Dirk
__________
MPX EVO9, Spektrum 2,4GHz
MPX Easy Glider Pro
MPX Blizzard
MPX Xeno
Chip von Graupner
Scarab Piccolo Board and Brushless
Cassutt von Graupner noch im Bau
__________
MPX EVO9, Spektrum 2,4GHz
MPX Easy Glider Pro
MPX Blizzard
MPX Xeno
Chip von Graupner
Scarab Piccolo Board and Brushless
Cassutt von Graupner noch im Bau
#5
Meine Verkabelung willst Du im Moment nicht wirklich sehen.
Warte noch auf ein neues Chassis...
Ausserdem liegt der kleine im Moment eh "ungeliebt" in der Ecke...
Warte noch auf ein neues Chassis...
Ausserdem liegt der kleine im Moment eh "ungeliebt" in der Ecke...
#6
hallo,
hier kannste wenigstens noch ein bischen was sehen.
Ist zwar mit 120 Grad TS aber zumindest kann man ein bischen die Verkabelung erkennen die ich gewählt habe.
http://www.fmpoing.de/gallery/Walters-Gallery
Grüße,
Walter
hier kannste wenigstens noch ein bischen was sehen.
Ist zwar mit 120 Grad TS aber zumindest kann man ein bischen die Verkabelung erkennen die ich gewählt habe.
http://www.fmpoing.de/gallery/Walters-Gallery
Grüße,
Walter
- Kekskutscher
- Beiträge: 4663
- Registriert: 10.10.2004 20:43:57
- Wohnort: Brake/Unterweser
#7
hallo

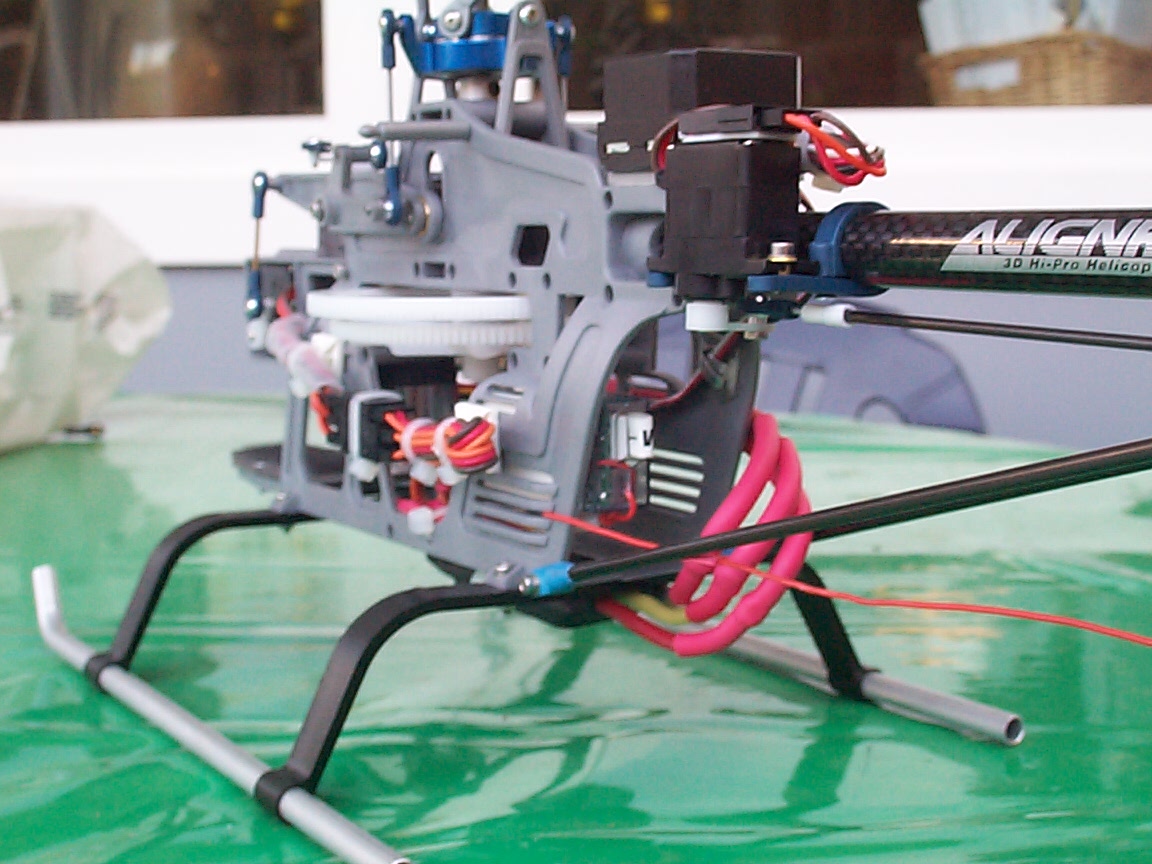

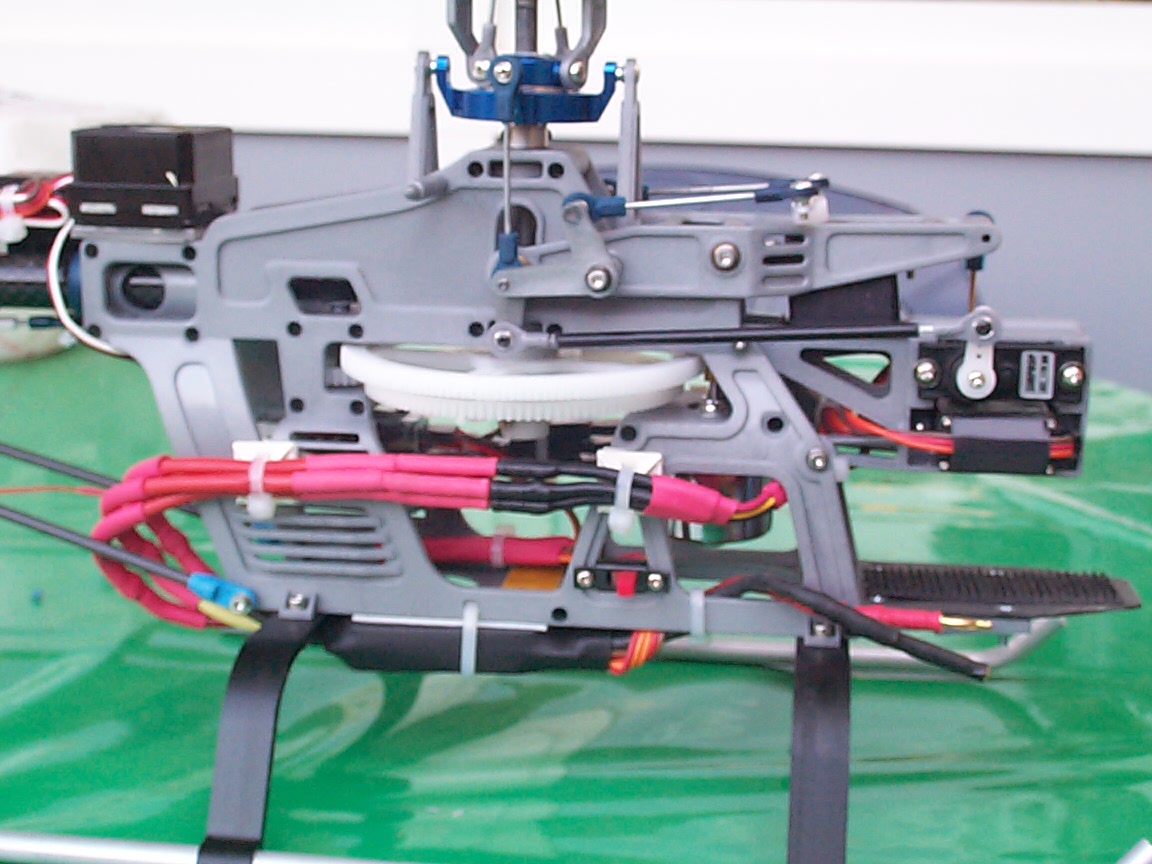

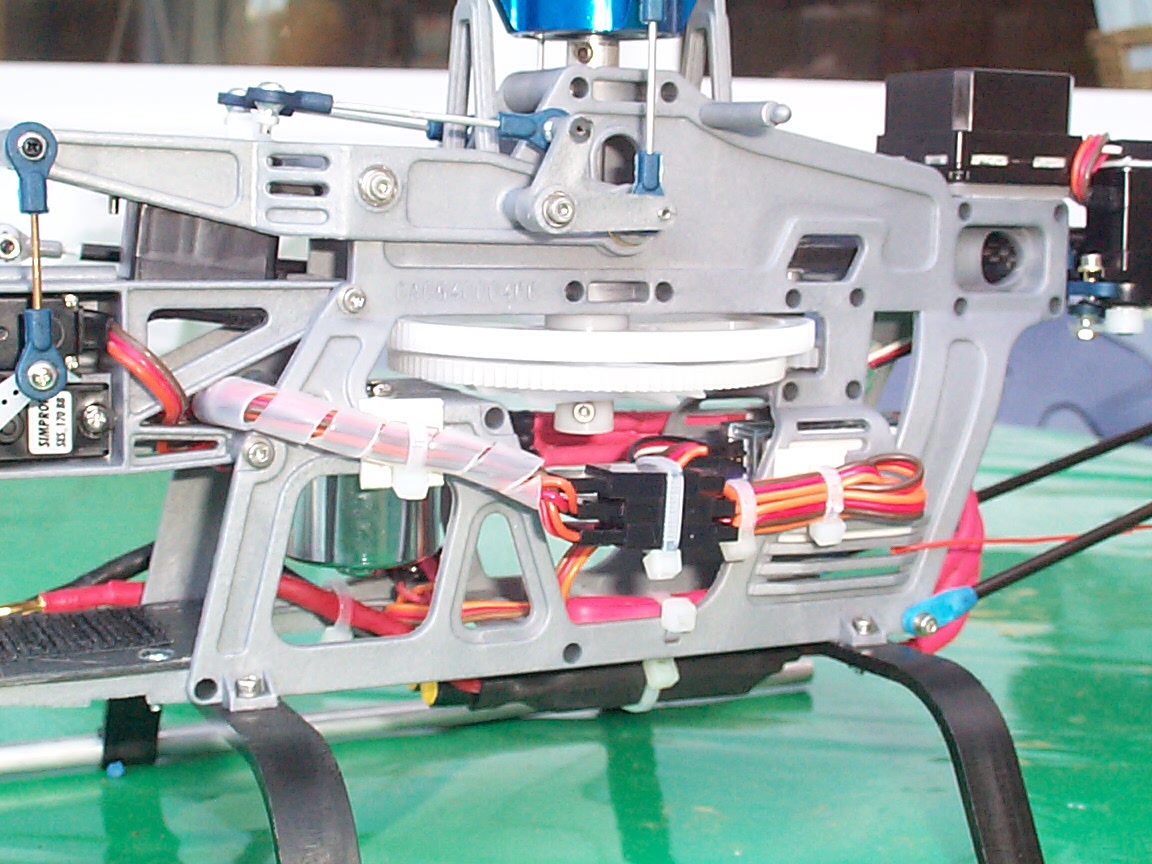

ich habe nun mal alles neu verlegt und die servokabel mit verlängerungen versehen.
habe mal fotos gemacht und würde mich über konstuktive kritik freuen.
was sagt ihr dazu ist das nun besser als vorher???
der empfänger ist nun einiges vom regler entfernt und denke das es so keine störungen geben wird.
habe irgendwas gelesen das es wo zu statischen aufladungen gekommen ist kann das beim rex auch vorkommen und wie kann ich das beheben.
ich habe nun mal alles neu verlegt und die servokabel mit verlängerungen versehen.
habe mal fotos gemacht und würde mich über konstuktive kritik freuen.
was sagt ihr dazu ist das nun besser als vorher???
der empfänger ist nun einiges vom regler entfernt und denke das es so keine störungen geben wird.
habe irgendwas gelesen das es wo zu statischen aufladungen gekommen ist kann das beim rex auch vorkommen und wie kann ich das beheben.
- Dateianhänge
-
- DCP01167.JPG (281.19 KiB) 562 mal betrachtet
-
- DCP01168.JPG (222.27 KiB) 561 mal betrachtet
-
- DCP01169.JPG (258.03 KiB) 549 mal betrachtet
-
- DCP01171.JPG (229.04 KiB) 541 mal betrachtet
Gruß Dirk
__________
MPX EVO9, Spektrum 2,4GHz
MPX Easy Glider Pro
MPX Blizzard
MPX Xeno
Chip von Graupner
Scarab Piccolo Board and Brushless
Cassutt von Graupner noch im Bau
__________
MPX EVO9, Spektrum 2,4GHz
MPX Easy Glider Pro
MPX Blizzard
MPX Xeno
Chip von Graupner
Scarab Piccolo Board and Brushless
Cassutt von Graupner noch im Bau
#9
hi dirk,
saubere arbeit
gefällt mir sehr gut.
die sache mit der servoverlängerung sehe ich genauso wie harald.
habe mich aber auch noch net getraut die verlängerungen zu löten.
aber das wird mit sicherheit noch kommen. ich bin halt noch nicht ganz fitt im kleinkram löten.
saubere arbeit
![Cool 8)](./images/smilies/icon_cool.gif)
gefällt mir sehr gut.
die sache mit der servoverlängerung sehe ich genauso wie harald.
habe mich aber auch noch net getraut die verlängerungen zu löten.
aber das wird mit sicherheit noch kommen. ich bin halt noch nicht ganz fitt im kleinkram löten.
----------------------
Grüsse Hans-Peter
Logo 500 3D, Hughes mit T-Rex 450 5-Blatt Mini VStabi, Blade mCP X, Blade mQX, Blade 130x, Blade 130X Bo
Sender: MC-32 Hott + Spektrum Modul
Grüsse Hans-Peter
Logo 500 3D, Hughes mit T-Rex 450 5-Blatt Mini VStabi, Blade mCP X, Blade mQX, Blade 130x, Blade 130X Bo
Sender: MC-32 Hott + Spektrum Modul
#10
Hi Dirk!
Sieht sauber aus, aber die langen Kabel vom Regler zum Motor sind erstens Gewicht, zweitens Widerstand, drittens ein Streufeld für Stürungen... Ich halte diese Powerleitungen so kurz wie möglich!
RUDI
Sieht sauber aus, aber die langen Kabel vom Regler zum Motor sind erstens Gewicht, zweitens Widerstand, drittens ein Streufeld für Stürungen... Ich halte diese Powerleitungen so kurz wie möglich!
RUDI
*
http://barnie.homeip.net --- http://www.rudi-hubi.de.vu
EVO 9 incl. Synthi und Scanner - Pic-Clone (FWT) - TREX in Standard mausgrau mit SS23 - diverse Flächenmodelle
http://barnie.homeip.net --- http://www.rudi-hubi.de.vu
EVO 9 incl. Synthi und Scanner - Pic-Clone (FWT) - TREX in Standard mausgrau mit SS23 - diverse Flächenmodelle
- Kekskutscher
- Beiträge: 4663
- Registriert: 10.10.2004 20:43:57
- Wohnort: Brake/Unterweser
#11
hi
das mit dem gewicht leuchtet mir ja noch ein aber mit dem wiederstand nicht so recht.
das sind doch dicke kabel, macht das denn sooooo viel aus wenn die kabel bisschen länger sind?? ich hasse es wenn kabel zu stamm sind so hat man doch etwas spielraum.
bei zu kurzen kabel ist es schon vorgekommen das sich durch vibs ( nicht beim heli aber beim pkw) die verbindungen gelöst haben und wenn ich etwas länger habe dann ist die gefahr nicht da!
mit den servo verlängerungen frage ich mich wenn es nicht sicher ist warum werden die verkauft für diesen zweck oder sind die für nen andern zweck gedacht???
wegen den störungen kann man dann scheinbar nie richtig sicher sein oder wie kann ich störungen ausschließen???
danke für eure antworten.
das mit dem gewicht leuchtet mir ja noch ein aber mit dem wiederstand nicht so recht.
das sind doch dicke kabel, macht das denn sooooo viel aus wenn die kabel bisschen länger sind?? ich hasse es wenn kabel zu stamm sind so hat man doch etwas spielraum.
bei zu kurzen kabel ist es schon vorgekommen das sich durch vibs ( nicht beim heli aber beim pkw) die verbindungen gelöst haben und wenn ich etwas länger habe dann ist die gefahr nicht da!
mit den servo verlängerungen frage ich mich wenn es nicht sicher ist warum werden die verkauft für diesen zweck oder sind die für nen andern zweck gedacht???
wegen den störungen kann man dann scheinbar nie richtig sicher sein oder wie kann ich störungen ausschließen???
danke für eure antworten.
Gruß Dirk
__________
MPX EVO9, Spektrum 2,4GHz
MPX Easy Glider Pro
MPX Blizzard
MPX Xeno
Chip von Graupner
Scarab Piccolo Board and Brushless
Cassutt von Graupner noch im Bau
__________
MPX EVO9, Spektrum 2,4GHz
MPX Easy Glider Pro
MPX Blizzard
MPX Xeno
Chip von Graupner
Scarab Piccolo Board and Brushless
Cassutt von Graupner noch im Bau
#12
@Dirk.
Ich würd die Kabel auch kürzen.
Und am besten nicht den Regler festmachen, sondern das Kabel, dann bekommt der Regler am wenigsten Vibrationen ab.
Wegen der Servoverlängerungen: Wenn die sein müssen, dann aber auf jeden Fall einschrumpfen.
Ich würd die Kabel auch kürzen.
Und am besten nicht den Regler festmachen, sondern das Kabel, dann bekommt der Regler am wenigsten Vibrationen ab.
Wegen der Servoverlängerungen: Wenn die sein müssen, dann aber auf jeden Fall einschrumpfen.
- Kekskutscher
- Beiträge: 4663
- Registriert: 10.10.2004 20:43:57
- Wohnort: Brake/Unterweser
#14
hitracer hat geschrieben:@Dirk.
Ich würd die Kabel auch kürzen.
Und am besten nicht den Regler festmachen, sondern das Kabel, dann bekommt der Regler am wenigsten Vibrationen ab.
Wegen der Servoverlängerungen: Wenn die sein müssen, dann aber auf jeden Fall einschrumpfen.
wie meinst du das die kabel festmachen?? ich habe nur eine kablebinder um den regler zu sicherheit der ist mit spiegelklebeband festgeklebt soches mit schaum in der mitte.
Gruß Dirk
__________
MPX EVO9, Spektrum 2,4GHz
MPX Easy Glider Pro
MPX Blizzard
MPX Xeno
Chip von Graupner
Scarab Piccolo Board and Brushless
Cassutt von Graupner noch im Bau
__________
MPX EVO9, Spektrum 2,4GHz
MPX Easy Glider Pro
MPX Blizzard
MPX Xeno
Chip von Graupner
Scarab Piccolo Board and Brushless
Cassutt von Graupner noch im Bau
#15
So mache ich das auch meistens, weil ich zu faul bin, die Kabel sauber zu verlegen.Reimann hat geschrieben: wie meinst du das die kabel festmachen?? ich habe nur eine kablebinder um den regler zu sicherheit der ist mit spiegelklebeband festgeklebt soches mit schaum in der mitte.
Aber da der Rex ehneu gemacht wird, mache ich es diesmal auch richtig.
Die Kabel am Ein- und Ausgang am Heli fixieren, so, dass der Regler frei schwebt, dann bekommt er das Minimum an Schwingungen ab.
