MXL- Riementeilung (und Winkel) gesucht

[dilg]

Abend;


Ich bin am überlegen, ob ich nicht mir fürn Lipoly ein neues Hauptriemenrad aus POM fräsen soll, nur dazu bräucht man die Daten der MXL-Teilung.

Hat die zufälligerweise wer?

folgenes bräucht ich:

Teilung: 2,032mm
Zahnhöhe: 0,51 mm
Flankenwinkel:??
Zahnbreite/Zahnlücke: ? (schaut stark nach der halben Teilung aus, stimmt des?)

danke

lg

[yogi149]

Hi

40° Öffnungswinkel (2x20°)
Zahnhöhe des Ritzels ist anders als die des Riemens= 0,64mm
Breite im Ritzelgrund ist 0,67mm
Ausrundung unten ist 0,3mm
Ausrundung oben ist 0,23 mm

[dilg]

Danke schön, ich schreibs gleich mal im Tabellenbuch dazu...

thx!

[yogi149]

Hi

gern geschehen.

Aber warum willst du das Riemenrad aus POM machen?
In Alu bräuchtest du keinen extra Adapter mehr für den Freilauf.

[dilg]

abend;

entschuldige, das hab ich bisher übersehen;

Grund ist, ich hab für das originale Riemenrad schon eine Nabe mit Freilauf gedreht, das Original war/ist starr.

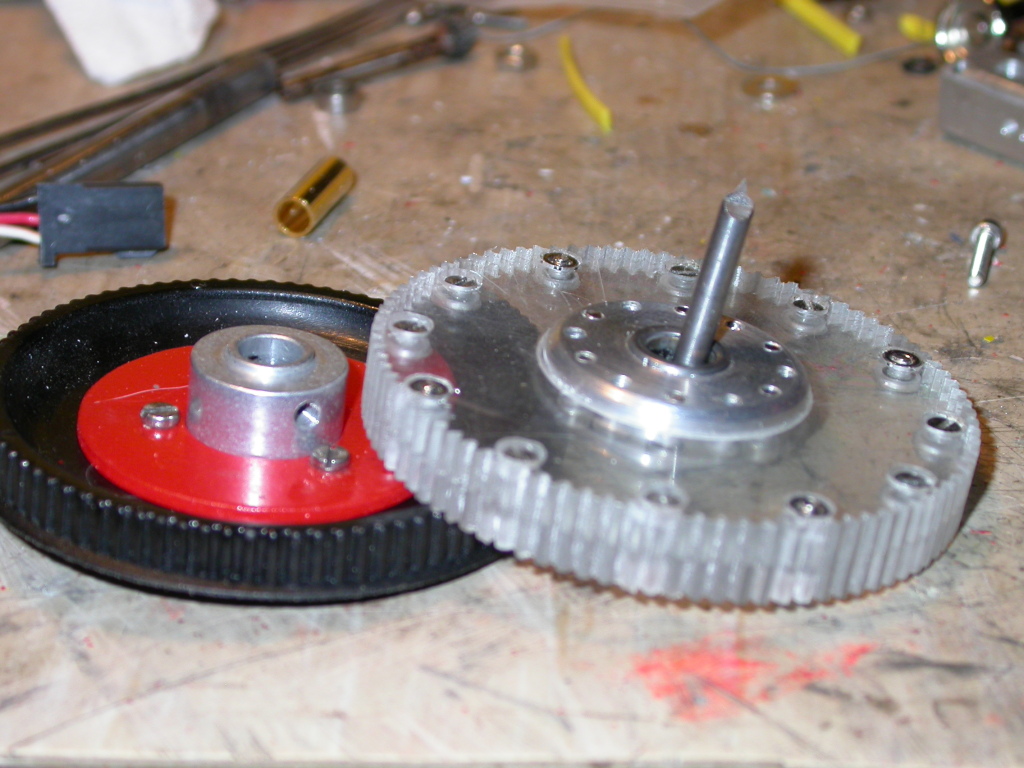

Mit dem RR bin ich auch fertig, und es gibt mit diesem einige Vorteile:
-Rundlaufgenauer (5/100mm Abweichung), kein Vergleich zum Original
-90 statt 85 Zähne (damit komm ich auf exakt 2007 U/min@70%bei4s)
-schaut besser aus, da aus PMMA
-breiter(8mm), auch für 6mm Riemen
-tiefer, der Riemen kann nichtmehr so leicht runterrutschen ->geringere Riemenspannung

Und drei Dinge hab ich dabei gelernt:
-Das nächste Mal fräs ich die Zahnlücken nicht von Hand, sondern mit cnc
-freihand Stichel schleifen funktioniert sehr gut
-meine 'Arbeitsmotivation is zum vergessen

Eigentlich wollte ich ja Bilder herzeigen, aber irgendwie sind die alle unscharf (sch.... Handy), die kommen morgen.

lg michl

€:

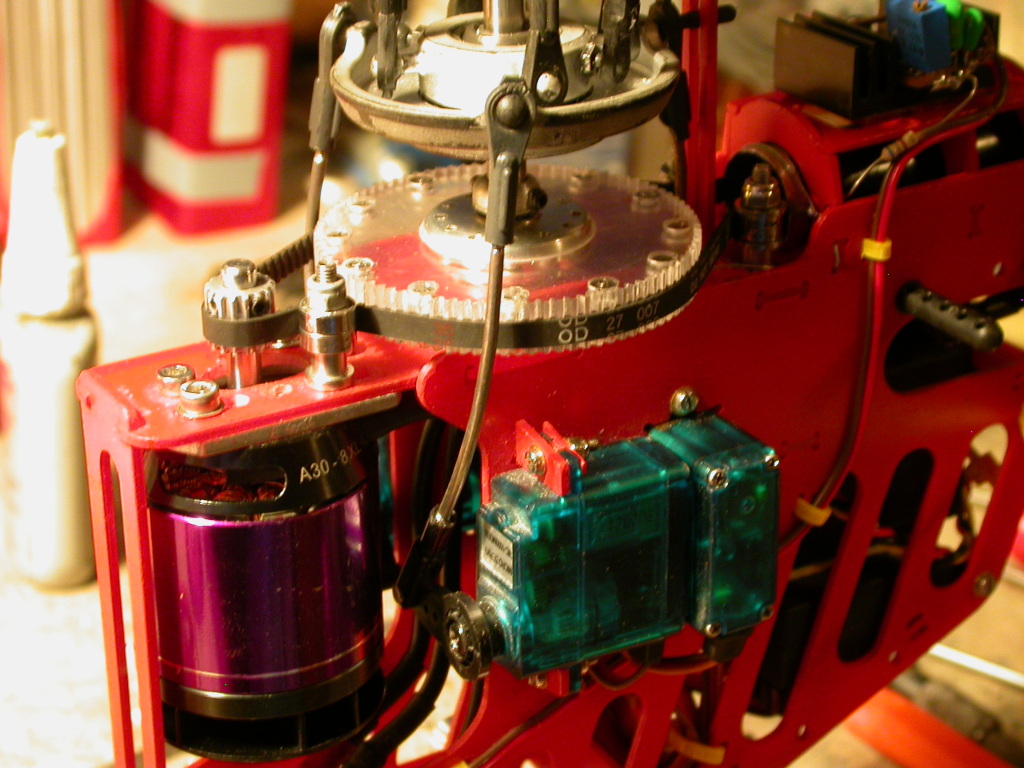

Rr eingebaut.JPG (262.32 KiB) 231 mal betrachtet
