[Muckymu]

Oh, das ist echt Schade, ich dachte lesen kann jeder...

Dann halt hier nochmal:
Ich wollte mal zeigen wie weit ich schon bin.

Keine Ahnung, ob das Ding fliegen wird, aber der Bau mach schonmal viel Spass.

Es soll ein Vierblatt werden. Da sowas mit Festpitch wohl nicht geht,werde ich alte Piccolo Taumelscheiben umbauen. Für den Rotorkopf suche ich noch T-Rex Heckrotorblatthalter, die würden prima passen. Der Motor kann verschoben werden, da ich mir über die Übersetzung noch nicht ganz im klaren bin. Das Heck wird wohl drehzahlgesteuert.

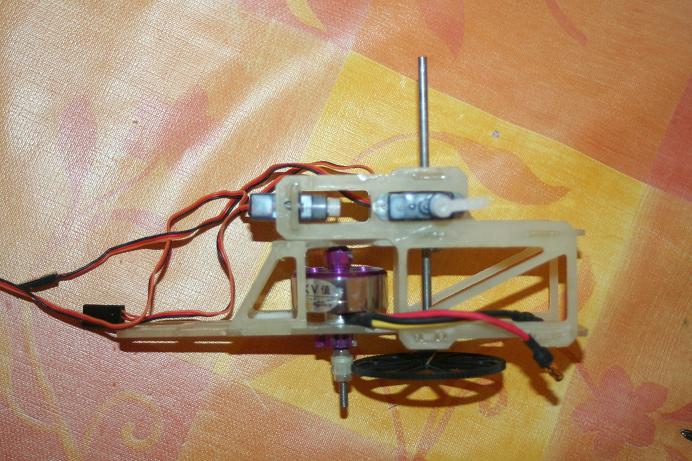

Was ich jetzt schon sehe, ich muß die Seitenteile nochmal neu machen. Die zwei Servos sind genau mittig zu Rotorwelle, so komme ich nie an die Taumelscheibe. Wo der dritte Servo hinnsoll weiß ich noch nicht. Vieleicht steuere ich die TS am besten mit vier Servos an, dann kann ich sie einfach über die zwei, die schon drin sind montieren.

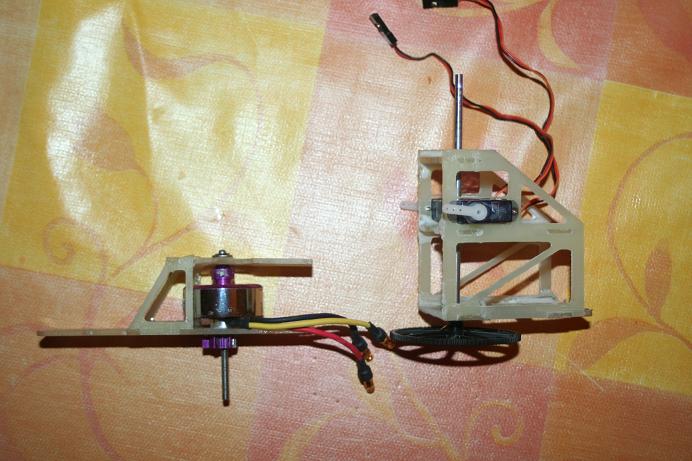

Neues Chassis, neues Glück - oder auch nicht.

Die obere Verschraubung von Motorträger und Chassis ist etwas fummelig.

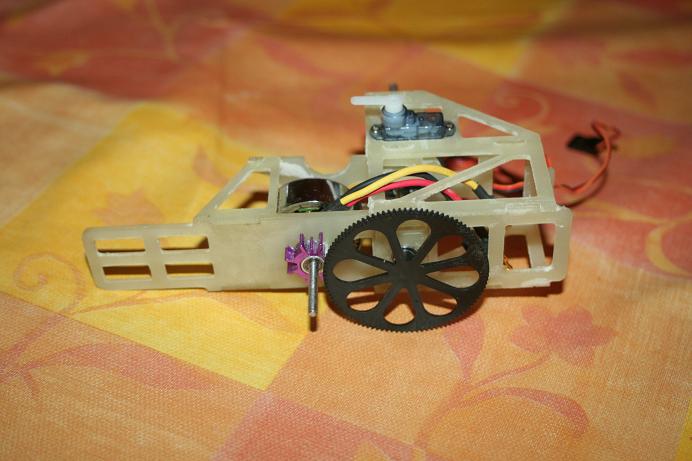

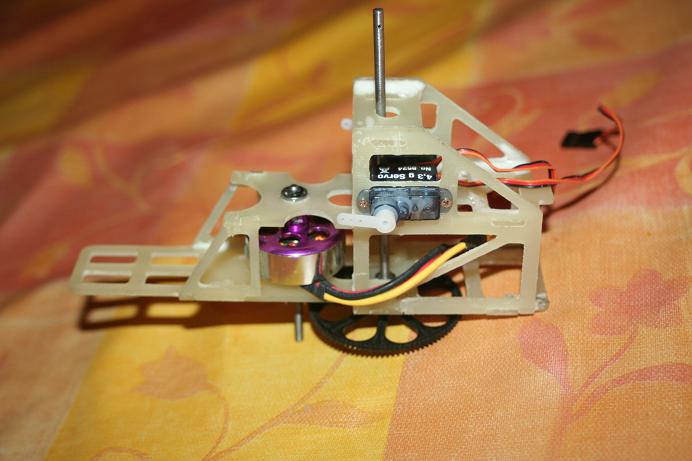

Der vorder Servo schlägt bei Vollausschlag auf das Stützkugellager des Motors auf. Mal sehen, ob ich so viel Ausschlag brauche. Insgesamt ist das Chassis jetzt flacher,Von Lager zu Lager 49mm hier im Vergleich zu 60mm am Piccolo.Ich hoffe die Taumelscheibe recht tief anbringen zu können, so dass sie später im Rumpf verschwindet.[font=Arial] [/font][font=Andalus] [/font][font=Arial] [/font]

[Tueftler]

ah jetzt ja
Schaut gut aus!

[wassolls]

ist das nickservo nicht zu weit von der hrw weg?

[Muckymu]

War auch mein erster Gedanke als ich es in der Hand hatte obwohl ich es im CAD positioniert hatte.

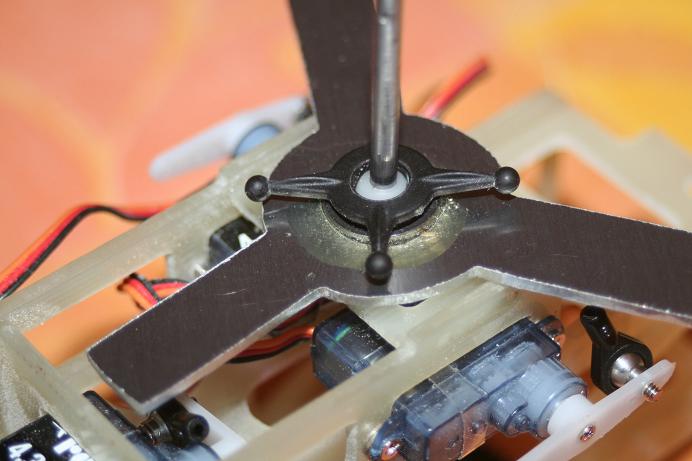

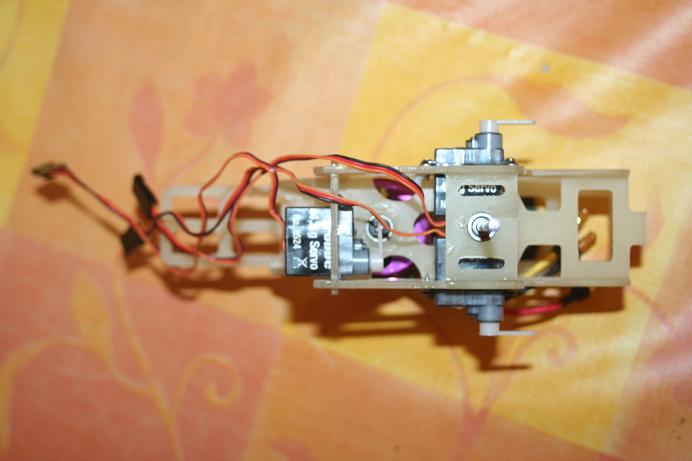

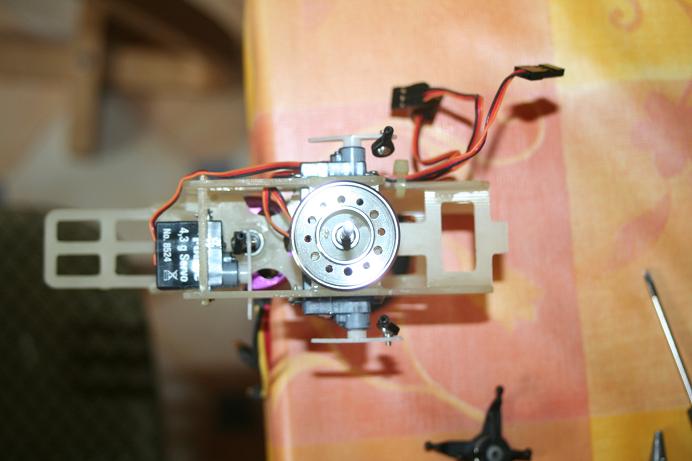

Auf die Servohörner kommen Kugeln. Die sind alle 30mm von der HRW weg. Weil es wirklich seltsam aussieht anbei ein Foto, die Scheibe nur als Hilfe aufgelegt.

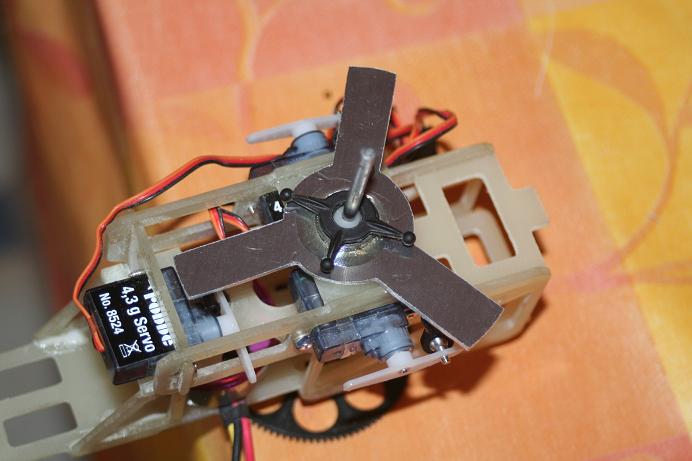

Alle Kugeln sitzen unter den Servohörnen. Vorne gefällt mir das nicht. Es geht recht eng zu wenn die Pfanne drauf ist.

Beim nächsten Chassis rücke ich den Servo lieber nochmal weiter vor.

[Muckymu]

Weiter mit der Taumelscheibe:

Da ich meiner Fräse kein Alu zutraue, hab ich ein ganz altes Werkzeug ausgepackt -> die Laubsäge.

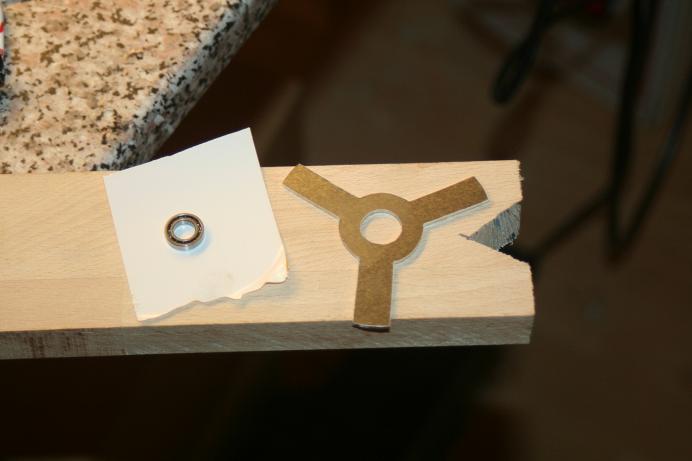

Kugellager und Aluteil hab ich auf Klebeband geklebt um beides bpndig zu haben. Dann vorsichtig mit Bindulin eingebetted und ab in den Backofen. Zur Freude meiner Frau, die immer wenn ich mit Chemie komme in helle Begeisterung gerät.
Nach 5 Minuten ist das Zeugs fest und Lager und Aluteil sind nicht mehr auseinander zu bekommen.

Leider auch hier lessons learned:
Der Alukranz muss kleiner sein, damit die Kugelpfannen Platz haben oder ich muss ihn vor dem verkleben noch etwas tiefziehen.

[Tueftler]

sauber ausgeschnitten die Taumelscheibe
Aber ganz schön groß/schwer
Wie realisierst du die TS-Führung und die Kugeln für die Anlenkung?

[Muckymu]

Die Führung - das verdräng ich noch etwas.
Eigentlich gefällt mir die Stiftlösung gar nicht.

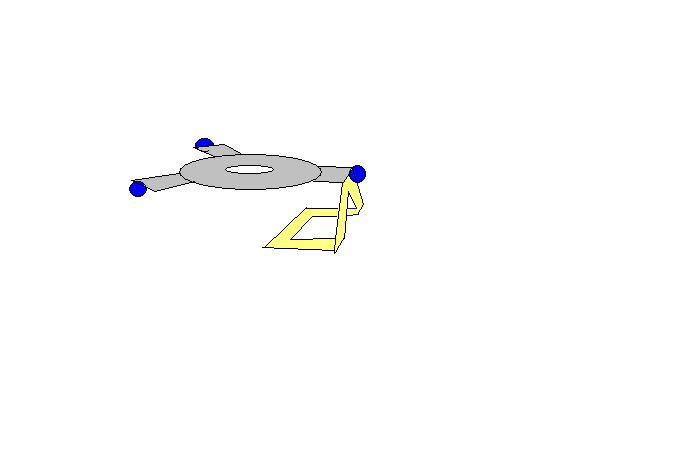

Ich würd am liebsten für das Nick-Horn ein Scharnier bauen, leider dürfte das vom Platz her schwierig werden.


Wegen den Kugeln.
Aufgrund diverser Missverständnisse zwischen mir und meinem T-Rex hab ich noch jede Menge zerbrochene Hebelchen mit schraubbaren Kugeln.
Drei davon sitzen jetzt schon auf den Servohörnern.

[Tueftler]

ich hoffe mal das du das alles so fest bekommst wie du dir das vorstellst.....
Mein Vorschlag:
eine ca. 3mm TS aus Alu basteln OHNE die 3 Flügel wie bei deiner. Da dann Gewinde rein schneiden (z.B. M2) und einen kleinen Stab mit ner aufgeschraubten Kugel in notwendiger Länge um die Ansteuerung zu realisieren. Einer der Stbe kann dann auch durch eine nachträglich am Chassis befestigte Führung gehalten werden....

[Muckymu]

Ja, das ist vermutlich das einfachste.

Ich hab so eine TS im meinem Piccolo, leider als 90°.
Aber nachdem ich jetzt das vierte Blech vergesägt habe, sollte ich wohl an andere Möglichkeiten denken.

[Tueftler]

wenn du 3mm Kugeln brauchst... mhmm.... für 2mm Gewinde..... wird schwer. Ich glaub da gibt's nur mit 1,6mm oder 1,2mm Innengewinde.....
Und wo man sowas suchen muss ist auch eine Sache
Man glaubt es kaum... aber da hab ich für eine Piccolo TS die ich mit jemandem zusammen gebaut habe mal die Kugeln geordert:
http://81.169.162.205/PainIsArt-p143h58 ... chrau.html
und passende Stäbe gibt's da auch. Die Idee sich sowas zu besorgen und es dafür zu verwenden entstand als während dem Schrauben eine Freundin bauchfrei vorbei kam

[Muckymu]

Pearcingkugeln

Da muss man erstmal drauf kommen
Sowas unterscheidet den Modellbauer vom aus-der-Kiste-Flieger !!!

Ich hätte die T-Rex Kugeln (d = 2,0mm) einfach aufgeklebt.
An meiner Piccolotaumelscheibe sind sie aus Messing und gelötet.

[Tueftler]

Sowas unterscheidet den Modellbauer vom aus-der-Kiste-Flieger !!!

Aus der Kiste flieg ich eigentlich nur...... den Logo und den Zoom
Diverse Flächen + Rex450 sind umgebaut und abgeändert
Is doch sonst langweilig

[Muckymu]

... endlich jemand, der versteht, warum ich lieber tagelang an etwas herumfeile statt es einfach zu kaufen.

Genau wie die Nummer hier.
Vermutlich wird er sackschwer und miserabel fliegen.
Wenigstens hat es mich bissher ausser einer Tafel GFK noch nichts gekostet (den abgebrochenen Fräser zähl ich nicht)
