Frage zu Reglern: Eingangskondensatoren

[snowboarder]

Hallo,

mal eine grundsätzliche (und wahrscheinlich einfach zu beantwortende) Frage:

Wozu dienen die 2 großen Kondensatoren bei den Drehzahlreglern ?
Was passiert wenn einer oder beide defekt/weggebrochen sind ?

Gruß,

Andreas

[B.Böwing]

Hallo Andreas
Die Kondensatoren dienen dazu die Induktionsspannungsspitzen des Motors (besonders im Teillastbetrieb) abzufangen
Wenn die Kondensatoren abgebrochen sind gelangen diese Spannungsspitzen zu der Reglerelektronik und können diese zerstören

MfG Bruno Böwing

[helihopper]

Moin.

Und zumindest bei Flächenmodellen gilt.

Man sollte darauf verzichten bei einem Modell mit starrer Luftschraube eine Bremse zu programmieren. Wenn es einigermassen blöd läuft, dann platzen die Kondensatoren und nehmen den Regler dann gleich komplett mit.

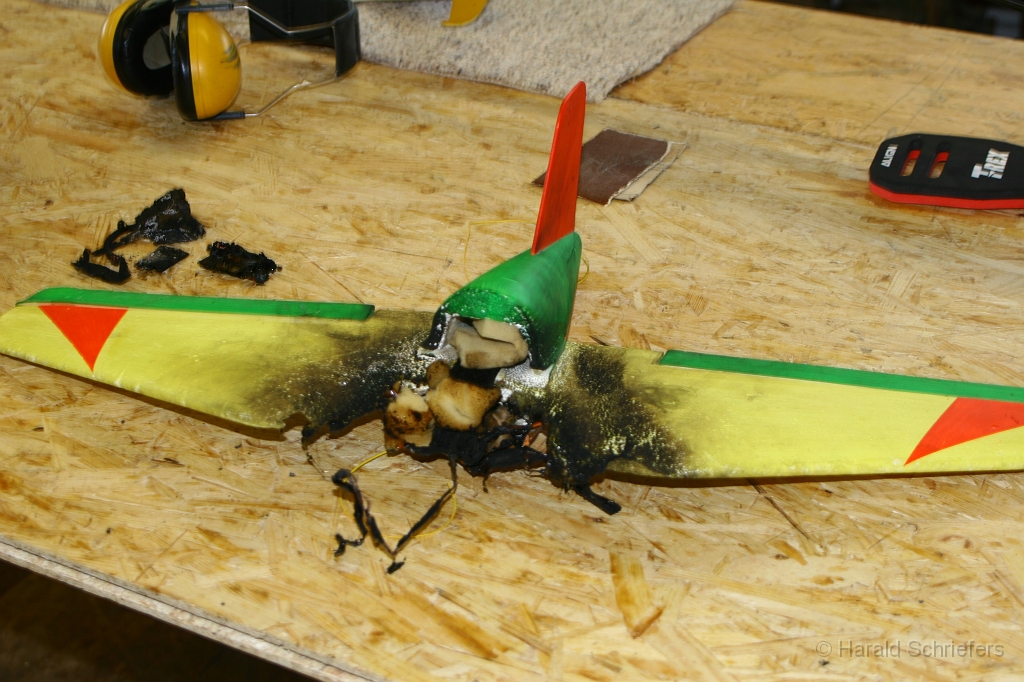

So zumindest ein Verdacht wieso der Regler den Flieger abgefackelt hat bei dem nachfolgenden Modell


Cu

Harald

[seitwaerts]

Ääh, sehr unschön...

Aber, ich kann Deinen Verdacht nicht mittragen, schliesslich bremsen E-Cars ja mit derselben Bremse...
Da muss was anderes passiert sein. Zum Bremsen werden entweder die Wicklungen des Motors kurzgeschlossen, oder man gibt Gegenstrom (Umpolung) bis der Motor steht... Letzteres belastet den Regler dann tatsächlich heftig. Evtl hat ein FET das nicht mehr mitmachen wollen.. Wenn einer stirbt, gehen die anderen an der daraus resultierenden Überlast gleich mit Hops... Und da gibt es zwei Zustände, die so ein Halbleiter einnehmen kann: Aus, oder kurzgeschlossen... letzteres wäre in dem Fall plausibel.

[bzfrank]

Hi,

auch mit Starrluftschrauben gehen natürlich die üblichen BL-Regler. Das 'Abfackeln' im obigen Bild kommt meinen Verdacht nach eher von einem Lipo. Kein Regler schafft sowas!

Die Konsensatoren im Eingang dienen - wie immer bei derartigen Kondensatoren - als Energiepuffer. Der Regler zieht seinen Strom getaktet. Fehlen die Kondensatoren so bricht die Spannung im Eingang ganz massiv ein, insbesondere bei Teillast wenn die Taktung am massivsten wirkt.

Du kannst aber wohl einfach entsprechende Kondensator-Typen wieder anlöten. Dabei handelt es sich meist um 2 x Elektrolyt-Kondensator sg. Low-ESR Typen in der Grösse ab 250uF (wenn noch einer dran ist dann den als Vorlage nehmen). Spannungsbereich ca. 50% höher als maximale Eingangsspannung wählen. "Mehr" Kapazität schadet übrigens nicht, vergrösstert aber ggf. den 'Blitz'-Effekt beim Akkuanstecken.

Grüße

Frank

[snowboarder]

Danke für die Antworten !

Bei meinem Motor ist ein Goldstecker vom Motor abgebrochen. Zum Glück ist das ganze am Boden passiert und nicht im Flug. Die Folge war, das der Motor zwar drehte, aber mit sehr geringer Drehzahl. Bevor ich abschalten konnte kam schon etwas Rauch unter der Haube hervor. Erste Begutachtung ergab das der Qualm wohl vom Schrumpfschlauch des Jazz kam, genau an den beiden Kondensatoren ist der Schrumpfschlauch angeschmort. Der Rest scheint in Ordnung zu sein, wohl doch noch rechtzeitig abgestellt. Sicherheitshalber werde ich den Regler (Jazz 80) aber einschicken und überprüfen lassen. Zumal ich den EIndruck habe, das der Metalldeckel der Elkos leicht gewölbt ist..

Und bei diesem Vorfall kam mir in den Sinn wissen zu wollen wofür die beiden Elkos sind..

[bzfrank]

Hi,

Mein Rat: Dann schick den Jazz ein, möglicherweise ist noch mehr defekt. Better safe than sorry.

Grüße

Frank

[seitwaerts]

Der Jazz ist dann aber wohl heiss geworden, weil der Motor durch die ausgefallene Wicklung (stromlos, da Stecker ab) den Regler über Gebühr beansprucht haben dürfte.
Konntest Du nicht schneller abstellen? Motor-Not-Aus nicht programmiert?
Den Jazz einzuschicken, ist auf jeden Fall die richtige Entscheidung.

Bleibt die Frage, warum der Stecker abgebrochen ist... Zu oft dran rumgezerrt?

[snowboarder]

Klar, der Regler wird eingeschickt..wegen 25 € oder so riskiere ich nicht den Heli..
Warum der Kontakt abgebrochen ist ? Wahrscheinlich schlecht gelötet..

Alles halb so schlimm..ist ja (fast) nix passiert..und nen Ersatzregler hab ich noch...

[seitwaerts]

Ente gut, alles gut

[ER Corvulus]

Ente gut, alles gut

*Böörps*
(Ente gabs heute )

Wolfgang

[helihopper]

Das 'Abfackeln' im obigen Bild kommt meinen Verdacht nach eher von einem Lipo.

Nöö der war es nicht. Der war zwar angekokelt, aber an sonsten noch in Ordnung. Das Häufchen Asche seitlich von dem Flieger ist der Regler (BL35 irgendwas von Align). Das Feuer bist definitiv von dem ausgegangen.
Ausgefallen ist er nach einem sehr hoch angesetzten tiefen Sturzflug ohne Motorleistung.
Die Kondensatoren sind nicht mehr auffindbar gewesen, obwohl der Rest des Reglers und die abgesprengten Bauteile noch gefunden und zugeordnet werden konnten.


Cu

Harald
