Mx16 JetiBox intern + Hintergrundbeleuchtung

[geins]

EDIT:
Ursprünglich entstand dieser Thread nach Einbau des Jeti-TU-Moduls in meine MX-16.
Mich störte dabei die Meldung "HF-Signal einschalten?" der MX16, obwohl ja kein FM-Modul mehr aktiv war.
Daraufhin baute ich eine kleine CPU ein, die diese Meldung beim Einschalten automatisch quittierte, wenn der 2G4-Modus aktiv war. Zusätzlich ist noch eine Hintergrundbeleuchtung fürs LCD verbaut worden. Diese wird bei Betätigung der Taster der MX16 aktiviert und erlischt nach 20sec. wieder (Retriggerbarer Monoflop).

Inwischen ist mehr daraus geworden.
Ich habe nun mit einem Atmega8 diese genannten Funktionen nachgebildet, der zusätzlich noch die Funktion der Jeti-Box übernimmt. Somit hat man nur noch ein kleines externes Display (per SPI angesteuert).
Aber lest selbst. Am Ende des Threads wirds interessant...

Aussen auf das Graupner-Logo kommt ein Minidisplay drauf (DOGM162: Reichelt-Link)
Als Tasten wird ein 4-Way-Switch mit zentralem Enter verwendet (Conrad-Link)
Dieser kommt an die Position des 3-Pos-Schalters, den ich nie benötige.

Hier der Link zum Eintrag #21 dieses Threads, der den Einbu zeigt.

Hier das Bild vom fertigen Einbau:




Ursprünglicher Eintrag: -------------------------------------------------------------------------
Es wurde ein neues Video mit dem Titel Mx16 Jeti+Beleuchtungs-MOD mit 11.17 MB und einer Spieldauer von in der Videothek eingestellt.

Link: http://www.rchelifan.org/media.php?mode=play&id=1053

Hi!
Ich habe meiner Graupner Mx16s ein paar MODs verpasst:
*Jeti TU-Modul mit Umschalter auf 35Mhz und LED-Statusanzeige
*Jeti-Box zum Aufstecken
*Bei 2,4Ghz-Betrieb autmatisches Ausschalten der HF-Warnung
*Hintergrundbeleuchtung mit 20s Laufzeit und Triggerung über alle 6 Taster. Nach dem letzten Tastendruck leuchtet die Anzeige 20s weiter.

Nachdem die Datei vom TEAM-RHF freigegeben wurde, kannst Du sie Dir in der Videothek angucken

[tracer]

Das Video wurde freigeschaltet.

Direktlink zur RHF-Videothek DIES IST EINE AUTOMATISCH GENERIERTE NACHRICHT!

[Harrysam]

Es wurde ein neues Video mit dem Titel Mx16 Jeti+Beleuchtungs-MOD mit 11.17 MB und einer Spieldauer von in der Videothek eingestellt.

Link: http://www.rchelifan.org/media.php?mode=play&id=1053

Hi!
Ich habe meiner Graupner Mx16s ein paar MODs verpasst:
*Jeti TU-Modul mit Umschalter auf 35Mhz und LED-Statusanzeige
*Jeti-Box zum Aufstecken
*Bei 2,4Ghz-Betrieb autmatisches Ausschalten der HF-Warnung
*Hintergrundbeleuchtung mit 20s Laufzeit und Triggerung über alle 6 Taster. Nach dem letzten Tastendruck leuchtet die Anzeige 20s weiter.

Nachdem die Datei vom TEAM-RHF freigegeben wurde, kannst Du sie Dir in der Videothek angucken

Hi,

Super, gibt es auch eine Anleitung? Würde ich mir auch so umbauen wollen, nur ohne 35 MhZ.

Danke
Gruß
harrysam

[geins]

Hi!

Ich habe zuerst mit einem 2-fach Monoflop experimentiert, das war mir aber dann zu aufwendig, da ich nebenher zu viele diskrete Bauteile benötigt hätte. Hab dann eine rumliegende C-Control M 1.1 benutzt.
Eine Beschreibung für den Displayumbau gibt es hier.
Um die Einschaltmeldung wegzubekommen zieht man einfach einige Millisekunden den ENTER-Pin auf Masse. Das sollte auch mit einem normalen R-C-Glied und einem Transistor möglich sein.

Ich würde für den Komplettumbau einen Atmel ATTiny45 empfehlen.

[Harrysam]

Hi,

Danke,werde mal alles duecharbeiten. Wenn ich fragen habe kann ich mich dann melden?

Gruß
harrysam

[geins]

Klar. Meld Dich einfach hier im Thread.
LG, Ralf.

[geins]

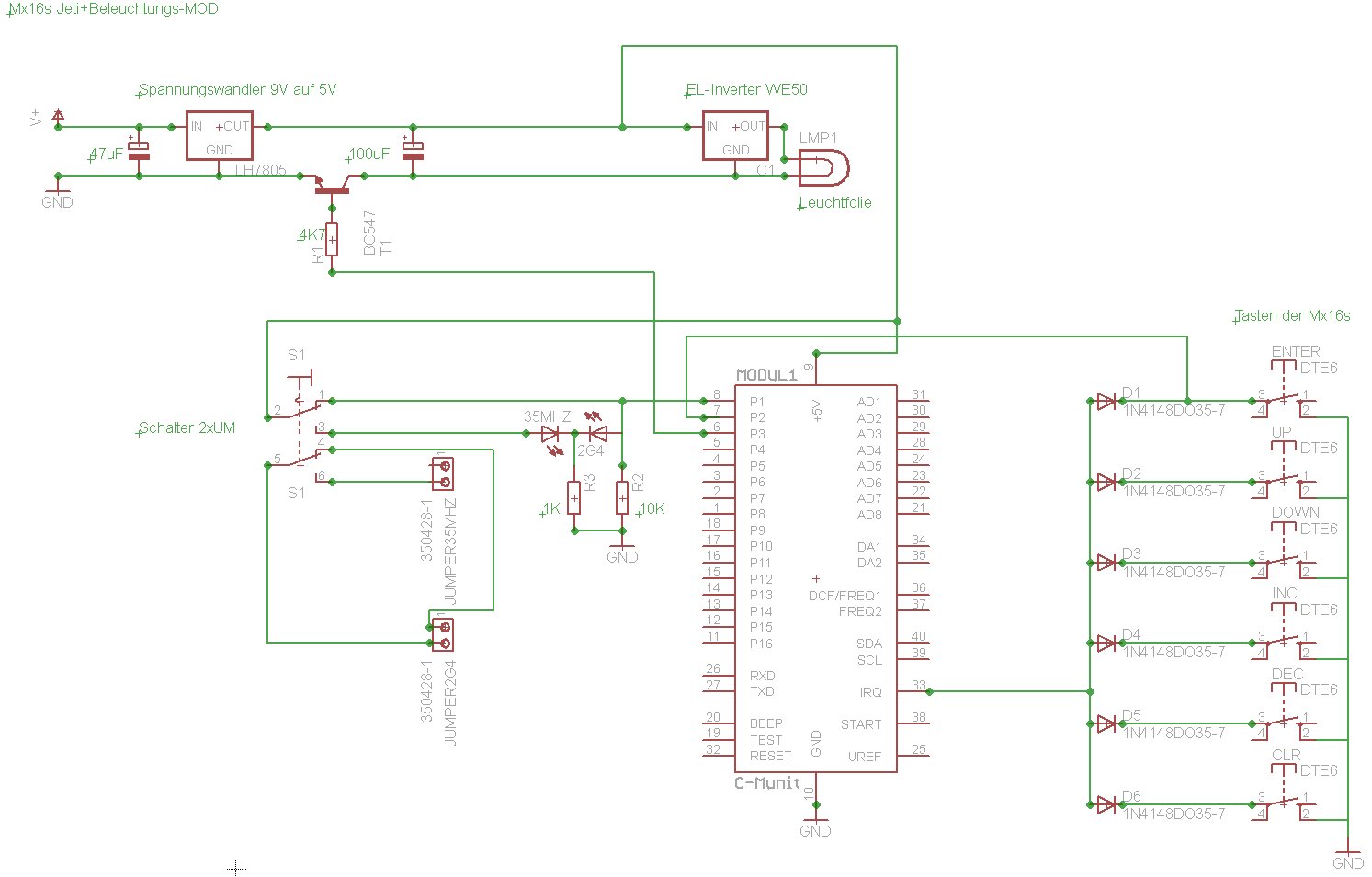

Hier im Anhang das Schaltbild mit 5v-Spannungsregler, EL-Inverter, Leuchtfolie, Umschalter, C-Control und Jeti-Tu-Modul.

[geins]

Sodele, hab nun den Mod auch auf nem Atmel ATTiny45 am laufen.
Ich stell die Tage mal die Beschaltung und das Hex-File rein.
Bin am Überlegen, mit nem ATmega8 eine "interne" Jeti-Box zu realisieren, komme aber vor lauter Arbeit momentan nicht dazu.
Interesse besteht ja eigentlich sehr viel an so einer Lösung, bin auch schon die ganze Zeit am "spizeln", damit ich hier und dort ein paar Codeschnipsel erhaschen kann :-]

[Mataschke]

Also ich wäre sehr an einem programmierten Attiny nebst Schaltplan interessiert

Wenn irgendwie möglich , ich brauch auch nur die Verzögerungsfunktion

[helijonas]

geile sache, respekt !

[geins]

- Restlicher Beitrag entfernt -

Gegen Aufwand kann ich euch Atmels flashen und zuschicken. Bitte per PN.

[Mataschke]

Hi,
Ich nochmal

du hast da jetzt nen ATTiny 13-20 genommen zumindest in dem Schaltplan, kann man den Benutzen ?
Würdest du evtl. nen File zur Verfügung stellen das lediglich den Timer Teil enthält oder stört der Rest mit dem 2,4Ghz Geraffel nicht?

[geins]

Nope, stört gar nicht!
Hab halt im Schaltplan den Tiny13 genommen, weil der 45 nicht in meiner Eagle-Bib drinne war
Müsste mit dem 13 aber auch tadellos gehen.

EDIT: Jo, geht

[Mataschke]

cool vielen Dank ,

ich stell dann auch ein Video ein wenn ichs umgebaut habe

[geins]

So,
wollte euch mal auf dem Laufenden halten, was so das Jetibox-Redo macht.
Bilder sagen mehr als Worte

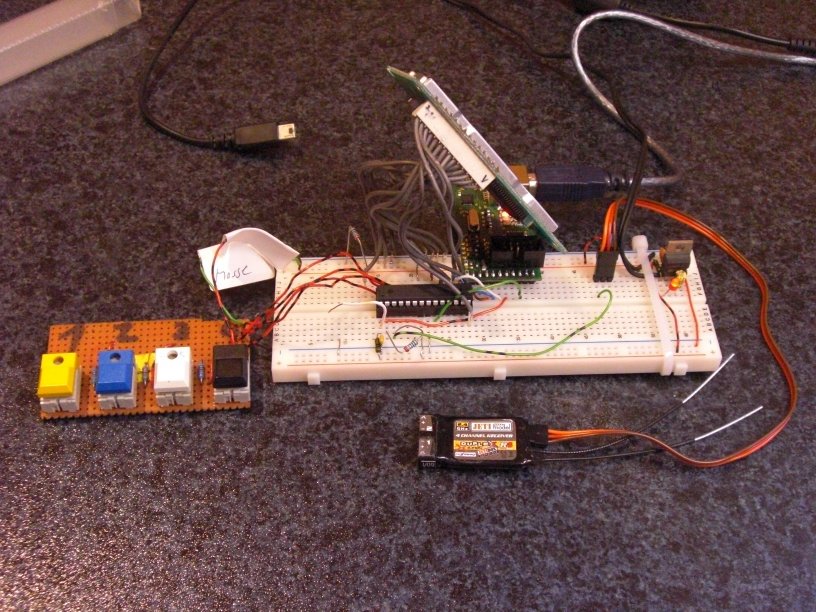

Jeti-Box Remake, Bild 1


Jeti-Box Remake, Bild 2
