LiPo-Lade/Heiz/Lagerkoffer

[Marc82]

Hallo Leute,

ich möchte euch an dieser Stelle mal meinen LiPo-Koffer vorstellen, den ich mir gerade baue.

Er sollte heizen (geregelt) können, die Ladegeräte sollten mit integriert werden und die Akkus sicher gelagert sein (weitestmöglich feuerfest).
Das waren die Vorgaben, das ganze zentral von außen mit 12V Anschluss, wärmeisoliert, Ladegeräte und Heizkreis getrennt anschaltbar.

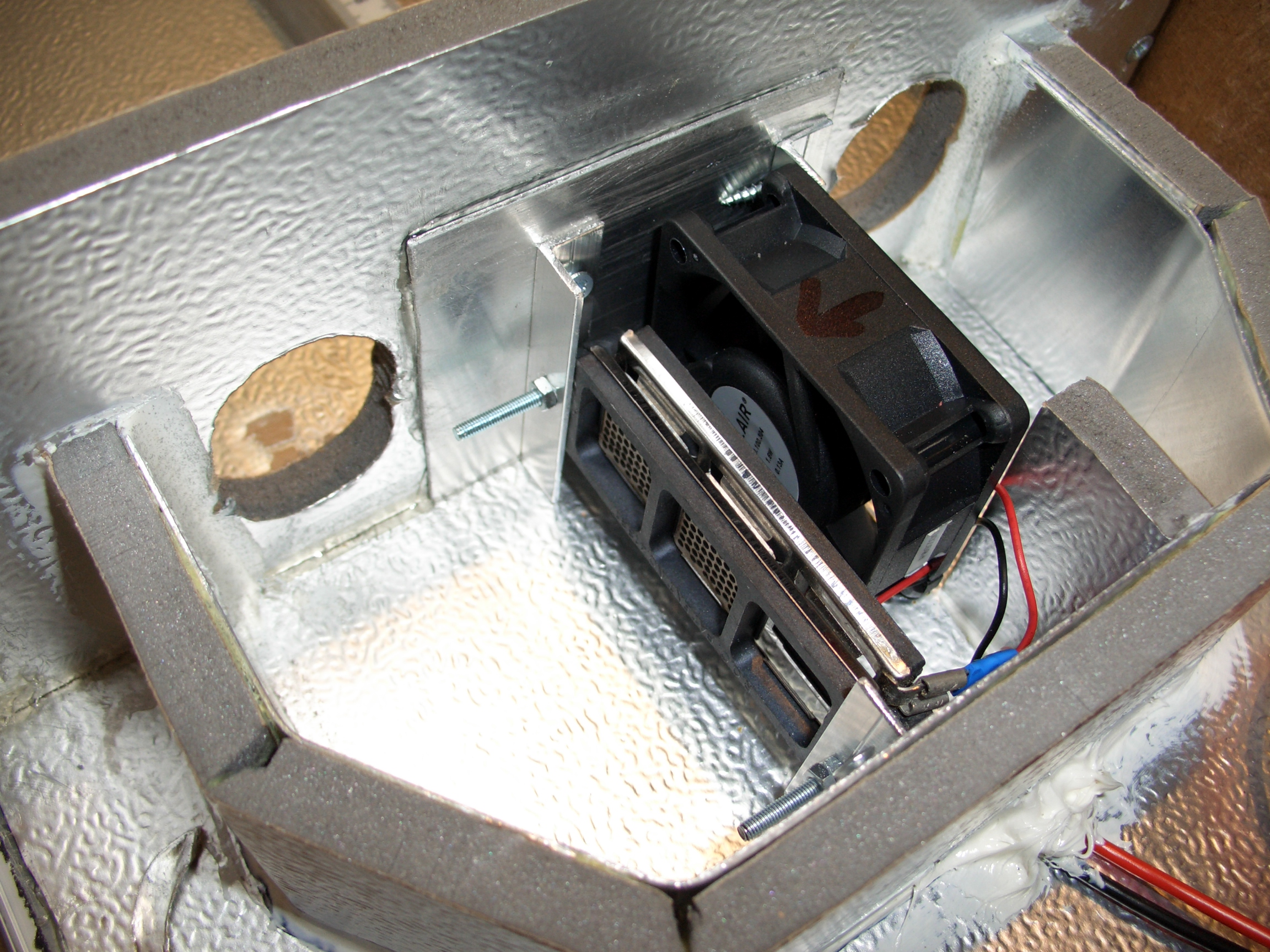

Die Heizung wird mittels 60x60mm 12V Lüfter und einem Thermoelement von Conrad dargestellt, das Element hat eine Heizleistung von 100W
und wird dann über ein Thermostat was auf 35°C eingestellt ist geregelt.

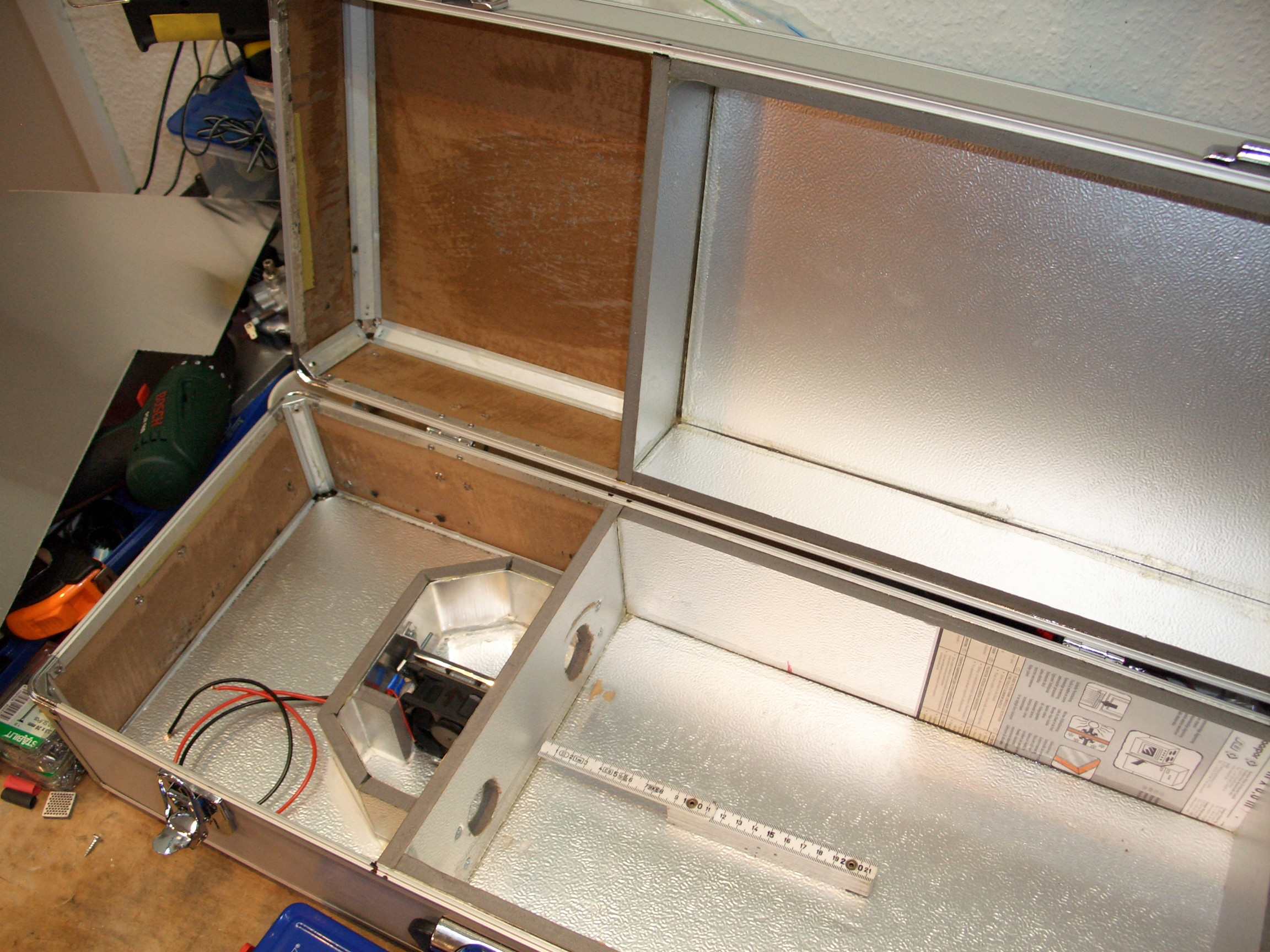

Basis ist ein Align T-Rex450 Koffer den ich "entkernt" habe und dann mit Selit-Isolationsplatten (Alu-Hartschaum Sandwich) aus dem Baumarkt verkleidet habe (eingeklebt mit nem Polymer-Montagekleber). Im Akku-Lagerbereich werden dann noch 5mm Feinsteinzeugplatten eingeklebt mit hitzefestem Kleber die für den Feuerschutz sorgen sollen.

Aber seht selbst (weitere Bilder stelle ich dann nach und nach mal ein)...


Viele Grüße, Marc

[-andi-]

Sers!

Sehr schön gemacht! *respekt*

schon getestet? Wie lange braucht der zum aufheizen?

Der Lüfer wird von oben noch abgedeckt nehme ich an? Hast du da die Oberseite des Lüfters auch abgedichtet?

ich würde ev. die Löcher, durch die die warme Luft strömt etwas größer machen....

cu
andi

EDIT:
grad noch mal die Bilder angeschaut - der Lüfter bläst ja viel der Luft über das Heitzelement. ev. den Abstand zw. Lüfter und Element erhöhen, das Element höher setzten und nach oben und unten abdichten... *grübel*

[torro]

sieht ganz nett aus, aber der aufwand?

ich stell meine akkus ne stunde vor dem fliegen neben die heizung. aufm platz angekommen schmeiß ich n paar handwärmer rein und fertig.
ich komm damit zwar nicht auf >30°C aber das tut´s doch locker. im sommer heiz ich die akkus ja auch nicht auf...

trotzdem respekt für die arbeit/aufwand/kohle!

[Marc82]

Der Lüfer wird von oben noch abgedeckt nehme ich an? Hast du da die Oberseite des Lüfters auch abgedichtet?

ich würde ev. die Löcher, durch die die warme Luft strömt etwas größer machen....

Hi ,
ja der Lüfter bzw. der ganze Kanal kriegt noch ne AluPlatte die komplett ringsrum mit Silikon aufgeklebt wird (kann man ja zur Not dann wieder mit nem Messer lösen) . Mehr Bilder kommen später
Die Löcher kriege ich kaum größer wegen dem Alublech auf der einen Seite - aber ich habe es schonmal an 12 V angeschlossen, Deckel draufgehalten und getestet, bläst ganz gut .

Viele Grüße!

[Danis-Dino]

sehr schön!

ich suche auch einen perfekten all in one koffer, ich hab hier zig koffer rumfliegen, keiner ist perfekt für alles

am ende währe ne einkaufsliste schön, da ich etwas nachbauen möchte

[ploettel]

Hi Marc!

Sehr schön! Jetzt sehe ich endlich mal wovon du immer so schreibst!

Viel erfolg weiterhin

[Marc82]

Danke Peter !

Mir ist gerade was aufgefallen : Habe die Temperaturen der beiden Keramik-Heizungen mal per Infrarot gemessen, die vom Anschluss aus erste wird im Kern deutlich wärmer (ca. 140 Grad) als die "hintere" , die wird ca. 60 Grad heiß. Gibts dafür ne Erklärung ? Hat das vielleicht was mit der Verschaltung zu tun? Die sind ja auf ihrer "Metallschiene" sozusagen parallel angeschlossen...und die der Stromquelle "näher" gelegene wird heißer....

Gruß

[ploettel]

Hmmm... das kann ich nicht genau sagen, aber ich weiß, dass die Infrarot Thermometer immer nur die ABSOLUTE Oberflächentemperatur messen...

[Marc82]

So ich hab jetzt mal mit 13,8V vom Netzteil gemessen bei geschlossenem Deckel mit fertigem Kanal..... 19 Grad Ausgangstemperatur und in 8:20 Minuten auf 35 Grad gestiegen. Dabei lag der Temp-Fühler in der anderen Ecke der Box gegenüber vom Auslass. Das ganze bei nem Strom von 3,14 Ampere , anfangs 6 Amps und ging dann zügig auf die 3,14 runter.

Scheint also zu klappen !

[Crizz]

Das wird schon..... hoffe du hast die Bodenplatte isoliert, ich bevorzuge Heizfolien, weil ich die auf ne Metallplatte kleben kann und somit ( mit nem Gitter als Berührungsschutz ) die aufsteigene Wärme nutzen kann. Deine Lösung ist aber ebenfalls sehr interessant, wenn auch in diesem Fall vielleicht etwas unkonventionell. Du hältst die Lufttemperatur auf 35° C ? Ich würde auf 38-40°C hochgehen, da die Akkus ohnehin nicht lange genug drin sind, um durchzuwärmen ( dauert je nach Ausgangstemperatur bis 2h, bis die mittlere Zelle eines 3s die gleiche Temp. wie der Rest hat, Temp.-Verlust liegt bei ca. 4 - 5 °C zur Umlufttemperatur, kann auch mehr sein, je nach Gestaltung ).

Auf jeden Fall werden sich deine Akkus freuen - und du dich über dein Akkus

[Marc82]

Auf jeden Fall werden sich deine Akkus freuen - und du dich über dein Akkus

Ja das hoffe ich doch! Also die 35°C hab ich nur mal als Referenz für die Zeitmessung genommen - ich denke ich werde die Temp dann im Thermostat (was noch nicht installiert ist) auch so auf 38-40 einstellen! Die Akkus über nem Gitter zu "grillen" ist thermisch wahrscheinlich nicht das schlechteste, hab da schon ein paar Lösungen gesehen - ich wollt halt auf Umluft gehen

Freue mich über weitere Inputs!

Viele Grüße, Marc

Edit: Habe vorhin mal länger laufen lassen und geguckt wie warm es direkt am Luftauslass wird - 50 Grad ! Nur der Lüfter ist glaub ich zu billig...der röhrt jetzt schon...

[tazmandevil]

Danke Peter !

Mir ist gerade was aufgefallen : Habe die Temperaturen der beiden Keramik-Heizungen mal per Infrarot gemessen, die vom Anschluss aus erste wird im Kern deutlich wärmer (ca. 140 Grad) als die "hintere" , die wird ca. 60 Grad heiß. Gibts dafür ne Erklärung ? Hat das vielleicht was mit der Verschaltung zu tun? Die sind ja auf ihrer "Metallschiene" sozusagen parallel angeschlossen...und die der Stromquelle "näher" gelegene wird heißer....

Gruß

Also bei bei der parallel Schaltung wird der Strom durch den Wiederstand des Heizelementes bestimmt und dadurch auch die Heizleistung. Das du unterschiedliche Temperaturen hast liegt am Luftstrom. Du solltest das mittlere Element mach außen setzen da es vom Lüfterkern abgedeckt wird und so nicht richtig "durchlüftet" wird. Um es perfekt zu machen könnte man den Lüfter dann mittig vor das Element setzen oder 2 kleinere einbauen. Danach sollten die Temps anähernd gleich sein. Die Stromabsenkung nach dem Einschalten liegt daran das die Elemente Kaltleiter sind. Ist gleichzeitig auch ein Überhitzungsschutz. Je heißer sie werden um so weniger Leistung setzen sie um. Ich hab genau die gleiche Schaltung in einen alten CD Koffer gebaut allerdings überhaupt nicht Feuerfest. Die ein oder andere Idee werde ich dir wohl klauen müsse

[Marc82]

So hier noch die aktuellsten Fotos....zum gucken und staunen

Gut N8

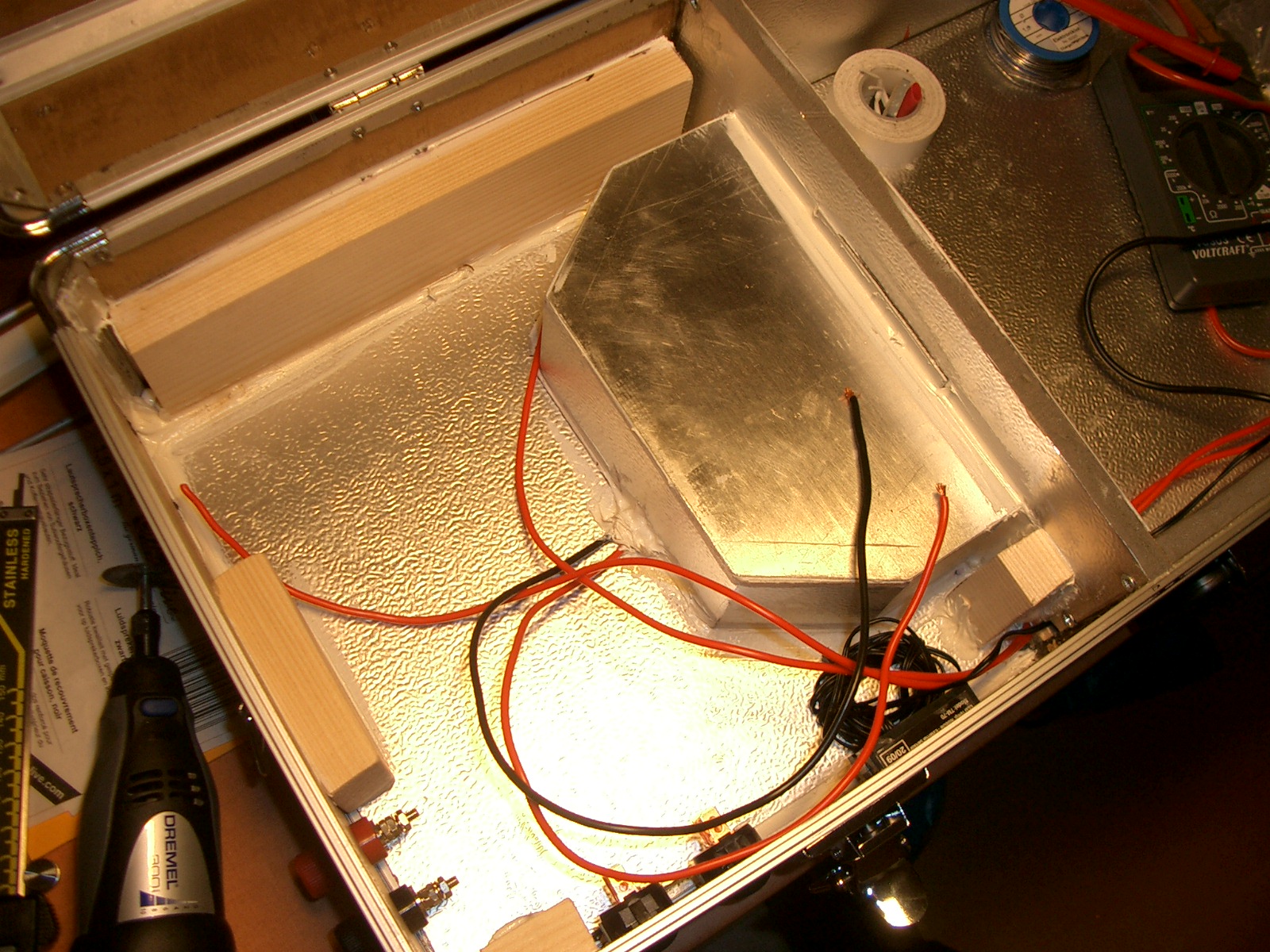

Jetzt mit Deckel aufm Lüfter, Schalter und Anschlüsse sind drin.

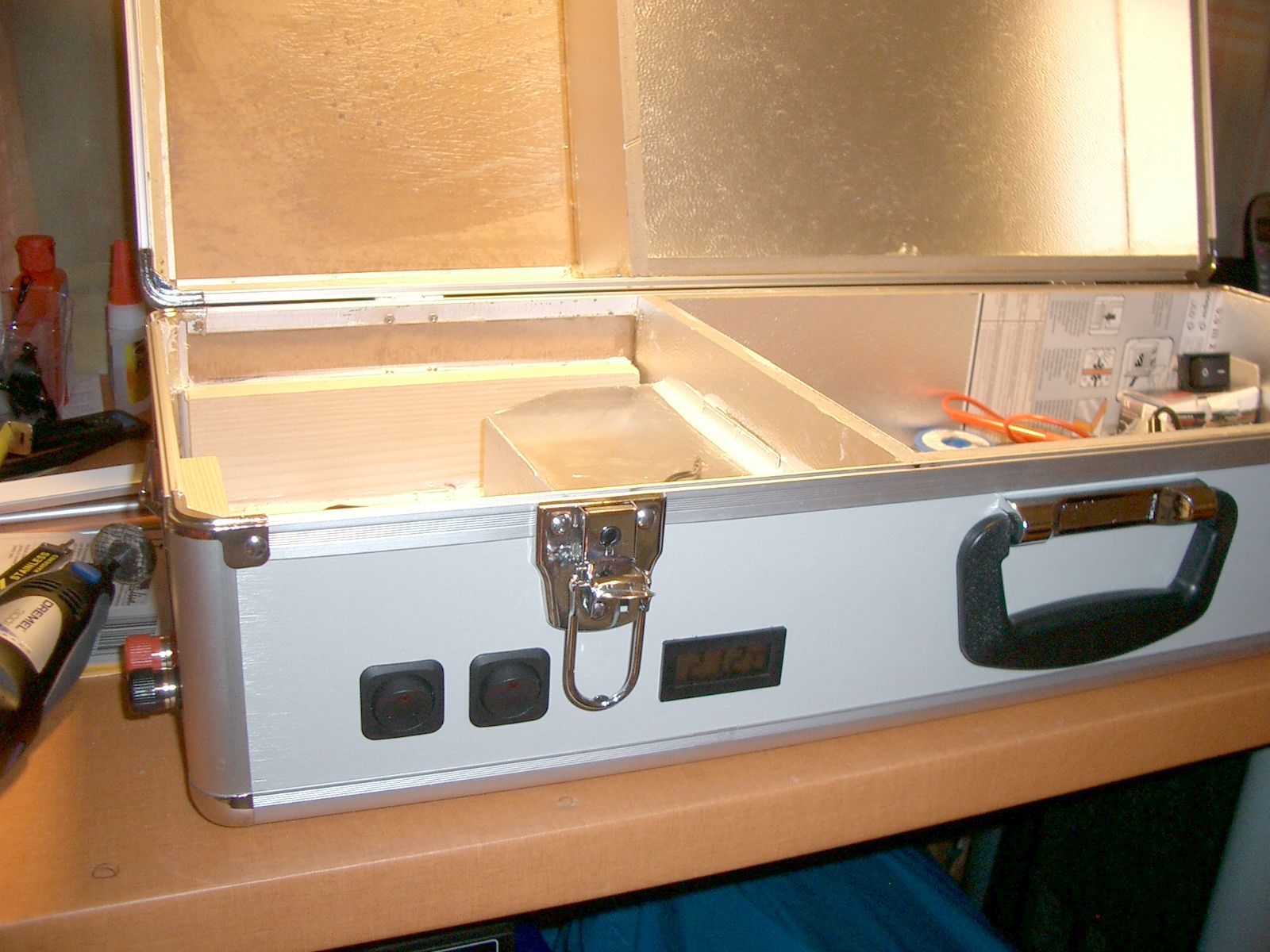

Frontansicht, Kfz-Wippschalter von Conrad mit LED. Links für die Ladegeräte, Rechts für den Heizkreis. Das Thermometer ist von Voltcraft (auch von Conrad). Neben die Anschlüsse links kommt noch eine Sicherung für den gesamten Koffer - wahrscheinlich ne normale Feinsicherung, leider hab ich noch keinen Sicherungsautomaten mit entsprechend hohem Auslösestrom gefunden.

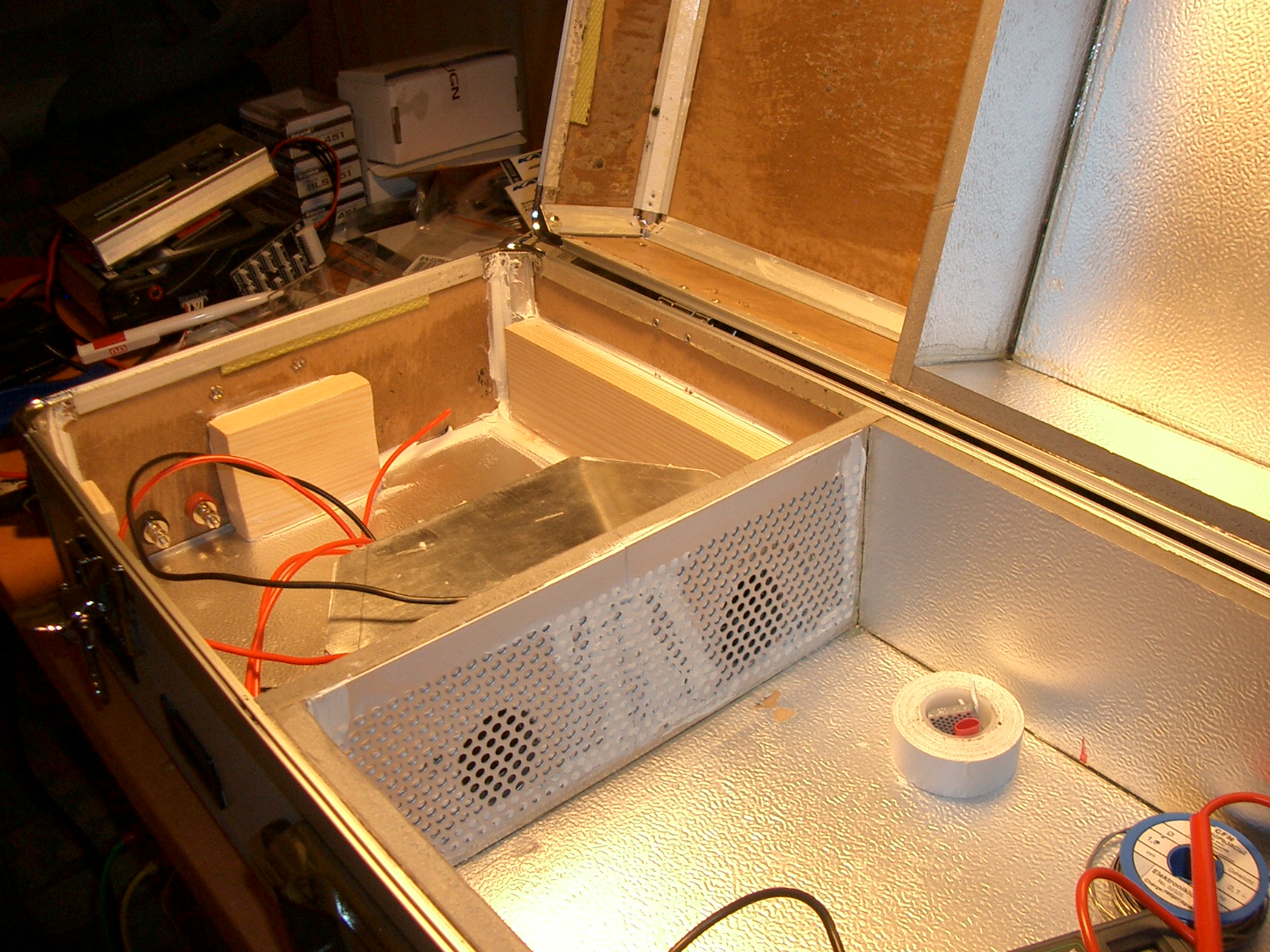

Gitter sitzen vor den Lüftungslöchern, die Holzklötze dienen als Auflagen für das Sandwichbrett auf dem die Ladegeräte montiert werden.


Die Gitter werden später noch mit dem Feinsteinzeug verkleidet, dann sind sie nur noch im Bereich der Löcher zu sehen.

[Crizz]

Das mit dem Gitter kannst du ja trotzdem realisieren - dann liegen die Akkus nicht auf der kühleren Oberfläche der Bodenplatte. Einfach Streckmetallgitter abgekantet und reingelegt, wenn man die Seiten nicht im rechten Winkel biegt sondern leicht nach außen stehen läßt spart man sich ne zusätzliche Fixirung, wird dann nur eingeklemmt und kann bei bedarf rausgenommen werden.

[helihopper]

Moin,

[OT]

Ich glaub ich könnte mich in Crizzs Bastelbude auf Anhieb wohlfühlen.
Wie sagt der dicke Peter immer?
Herrlich Ist das nicht herrlich Das ist doch herrlich

[\OT]


Die ganze Arbeit mit dem Heizkoffer muss ich mir zum Glück nicht machen. Ich hab ne 20 W Spiegelheizfolie in den Deckel geklebt und stecke das Ding bei Bedarf auch mal an. Aber normalerweise reicht die Autoheizung auf dem Weg zum Flugplatz um die Akkus entsprechend vorzuglühen.

Wenn nicht, dann stecke ich mal kurz an und lass das Ladegerät die Temperaturüberwachung machen.

Die hier gezeigte Lösung finde ich aber echt gut durchdacht und sauber realisiert. Respekt.


Cu

Harald
