Wer hat ein AVR Dragon von Atmel? Habe Problem!

[Tueftler]

Hallo zusammen.
Ich kämpfe jetzt den 3. Tag mit einer Fehlermeldung bei meinem AVR Dragon
Schon beim Auslesen der Signatur bekomme ich folgende Ausgabe:

Setting device parameters.. OK!
Entering programming mode.. FAILED!
Leaving programming mode.. OK!

Die Signatur wird da leider auch nur mit 0x00 0x00 0x00 angegeben.
Ich verwende einen Atmega8 (und hab schon 5 stück ausprobiert) und komme einfach nicht weiter.

Die LED-Anzeigen scheinen alle zu passen.
Wer kann mir helfen?

[Heli_Crusher]

Klingt laut den Fehlermeldungen nach einem Problem mit dem Programmierkabel.
Kann es sein, das Du da mehr als so ca. 15 cm hast?
Das bringt sogar einen einfachen ISP mk II aus dem Tritt.

Michael

Edit: Vielleicht ist auch Deine Resetbeschaltung zu niederohmig oder die 100nf Abblockkondensator zwischen Vcc und GND am Mega 8 fehlen. Auf jeden Fall kriegt der Dragon den Reset Pin nicht auf Low, um die ISP Pins in den Programmiermodus zu schalten. Im duemsten Fall sind aber zusaetzlich noch die Pins der ISP Schnittstelle am Mega 8 so beschaltet, das die Pegel total verschliffen werden.

[Tueftler]

Das Kabel hat ca. 3 - 4 cm.
Auf dem AVR Dragon hab ich eine Prototype-Unit auf der du per ISP-Connector direkt programmieren kannst. Das Board hat also kein Kabel mehr zu einem externen Entwicklungsboard. Geht direkt zum uController.
http://www.antratek.com/images/AVRDragon-big.jpg
rechts usb-anschluss,
links hab ich Sockel für meinen Atmega8 angelötet.
Hier ein kleines Handbuch
http://support.atmel.no/knowledgebase/a ... Dragon.htm

[Heli_Crusher]

Sorry, dann faellt mir hier unterwegs im Auto nun auch nix mehr ein.
Muss dann heute mittag mal den Drachen am AVR Studio anwerfen. Vielleicht kann ich Deinen Fehler ja simulieren.

Du hast doch hoffentlich nicht mit ISPEN Fuse herumgespielt ???
Damit kannst Du Dich komplett aus dem Controller aussperren und bekommst den nur mi dem HV Programmer wiederbelebt.

Michael

[Tueftler]

hier unterwegs im Auto

Dann gleich mal ein doppeltes Danke!!!

Du hast doch hoffentlich nicht mit ISPEN Fuse herumgespielt ???

Nee nee. Hab noch nichts gemacht. Alles neu installiert und frisch aus der Verpackung. Der Controller, das Board, die Software.... alles frisch

[adrock]

Hi,

habe auch den Dragon, ist ein super Teil eigentlich (unterstützt sogar die XMEGA Serie inzwischen und nicht nur ISP/debugWire sondern auch JTAG).

Er hat mich letztlich aufgrund eines zu langen JTAG Programmierkabels auch fast wahnsinnig gemacht

Damit das mit dem ATmega8 funktioniert, musst Du doch wie unter

http://support.atmel.no/knowledgebase/a ... 3200A2.htm

bzw.

http://support.atmel.no/knowledgebase/a ... e_Area.htm

beschrieben, die Anschlüsse des ATmega8 mit dem ISP Anschluss verbinden. Hast Du das gemacht? Hast Du Dir da eine Pfostenleiste eingelötet?

Ciao...
Markus

[Tueftler]

Danke, ja, hab ich alles gemacht. Hab auch durchgemessen ob überall Kontakt besteht. Das passt.
Die Stecker hab ich schon mindestens 15mal neu angeschlossen um falsche Steckungen auszuschließen. 5 uController getestet um auch einen Defekt davon auszuschließén.
Welche Version vom AVR-Studio verwendet ihr?

[DirkS]

Hallo,
Du kannst evtl. mal versuchen, den Programmiertakt von Deinem Programmer herunter zu setzen.
Wenn der Atmel noch mit dem internen Oszillator läuft, kann es sein, dass er zu langsam ist für den eingestellten Programmiertakt.

Gruß

Dirk

[Tueftler]

Hab schon folgende Taktraten getestet:
8, 4, 2, 1MHz
500, 250, 125 6,48kHz
100, 51,1Hz
Ich nutze zur Zeit die Version 4.18 vom AVR-Studio und die aktuellste Firmware auf dem Dragon.

[adrock]

...benutze die vorletzte Version von AVR Studio, Firmware vom Dragon auf dem gleichen Stand.

Das mit dem Programmiertakt stimmt, das Problem hatte ich auch ab und zu. Aber spätestens mit 125KHz oder 250KHz hat es eigentlich immer funktioniert.

Wird denn die Target-Spannung wenigstens korrekt erkannt? (Tools->Program AVR->Connect und dann Register "HW settings")

Ist der Sockel/Controller richtig rum drin (Kerbe zu der Seite wo die "1" auf der Bestückungsseite ist?

(Sorry, die Fragen sind vlt. etwas naiv, aber manchmal ist man einfach Betriebsblind, dewegen frage ich nochmal...)

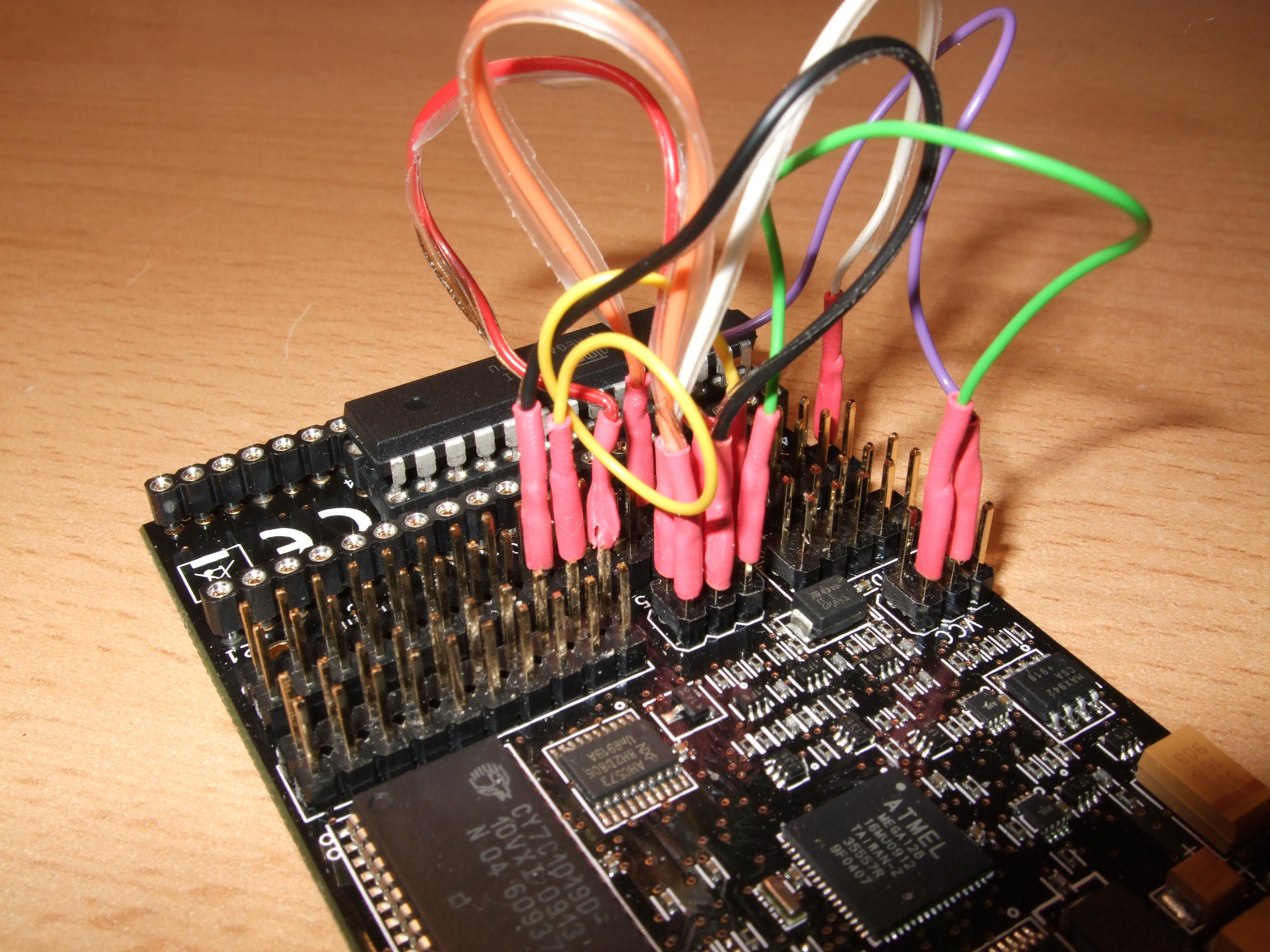

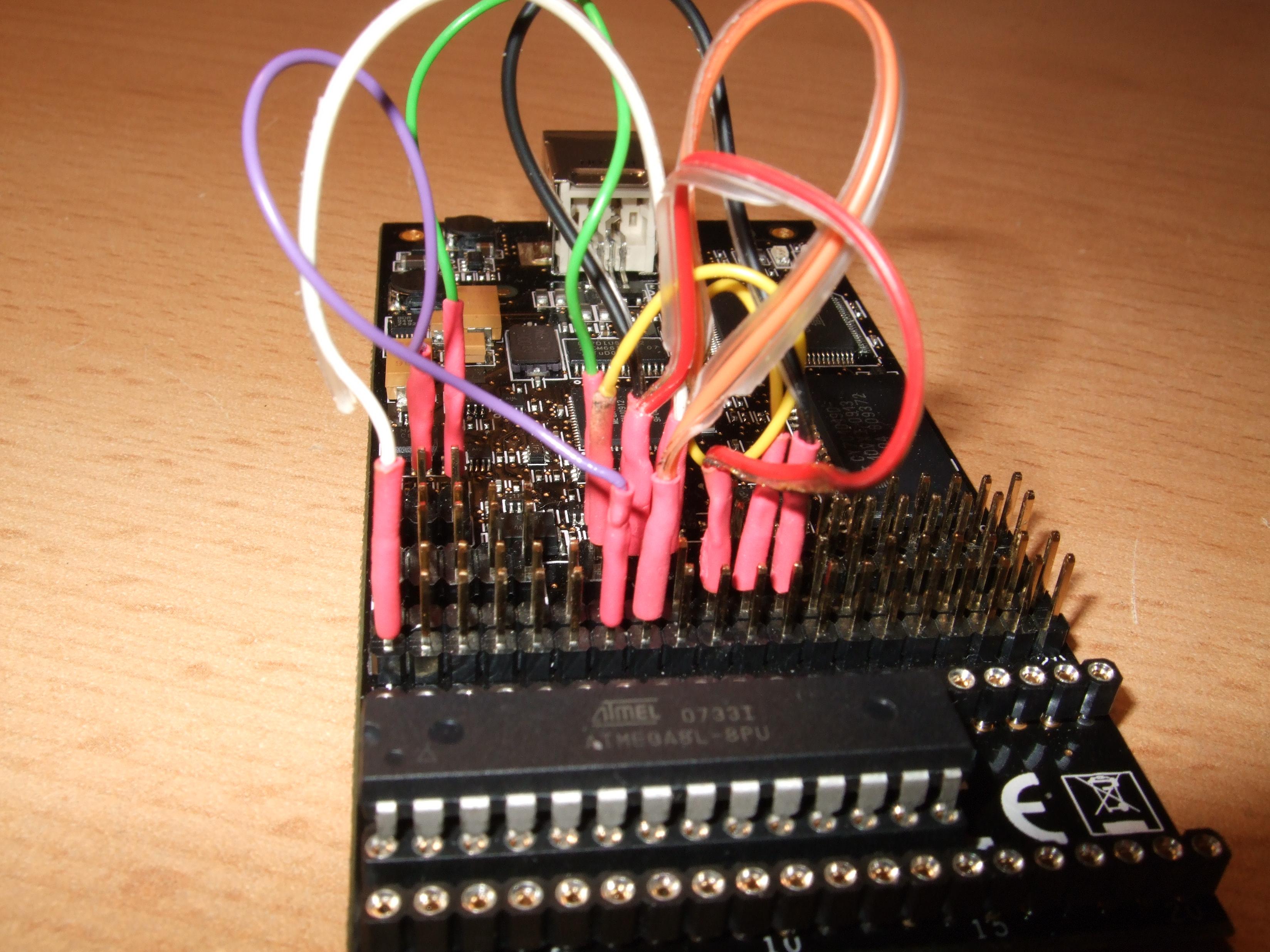

Mach' doch mal nen Foto von Deinem Aufbau wo man auch die Verbindungen sehen kann...

Ciao...
Markus

[Tueftler]

Die Targetspannung wird mit 5V angezeigt



Sorry, die Fragen sind vlt. etwas naiv, aber manchmal ist man einfach Betriebsblind, dewegen frage ich nochmal...)

Na wenn der Fehler vor der Kiste sitzt dann lässt sich das doch auch nur so rausfinden

[adrock]

Hi,

tja, Deine Kabel sehen korrekt verbunden aus... sehr komisch. Hast Du geprüft ob die Kontakte auch wirklich bis zu den Controller-Beinchen Durchgang haben?

Woher bekommt der Dragon seine Betriebsspannung? Hast Du einen USB-Hub zwischen PC und dem Dragon?

Ciao...
Markus

[Heli_Crusher]

Sorry Daniel,

hat ein wenig gedauert, aber ich kann Deinen Fehler nicht nachvollziehen. Bei mir klappt das Programmieren.
Kann es sein, das auf Deiner Platine eine Lötstelle kalt ist ?

Direkt auf dem Dragon habe ich keine Sockel, da sind nur Löcher. Ich nehme immer das 6 pol ISP Kabel und progge meine Käfer in der Schaltung.
Wenn ich allerdings einen neuen Mega 8 aus der Stange nehme, dann kommt es ab und an zu den Problemen, wie Du sie beschreibst. Hast Du denn schon einmal versucht, die Fuses auszulesen ?

Wenn das klappt, dann weißt Du wenigstens, das Dein Dragon eine Verbindung zu dem Mega 8 hat. Wäre ja schon einmal Etwas.

Gruß

Michael

[Tueftler]

Fuses auslesen geht leider nicht.
Verbindungen sind überall vorhanden. Kabel sitzen fest und beim Durchmessen kam auch überall Kontakt.
Werde mir dann wohl mal einen anderen Käfer besorgen müssen (keinen Atmega8) und mal sehen ob ich es damit hin bekomme.

Aber vielen Dank für eure Hilfestellung!

[Tueftler]

So mal der aktuelle Stand der Dinge.
Habe gestern mit einem avrisp mk2 eine Schaltung bzw. einen Controller programmiert. Mit Erfolg. Danach meinen Dragon angeschlossen anstelle des mk2 und siehe da - nichts geht mehr. Mk2 wieder drann - ging wieder.
Folglich is mein Dragon wohl kaputt
Da ich die Erweiterungsanschlüsse (wie vom Hersteller vorgeschlagen) schon angelötet habe hoffe ich jetzt das das nicht die Garantie beeinträchtigt. Der Fehler ist auf jeden Fall NICHT in dem Bereich, sondern irgendwo im Rest der Elektronik. Hat also mit meinem (vom Hersteller empfohlenen) Umbau nichts zu tun.
Habe gestern mal ne Mail an den Händler geschickt. Mal sehen ob/wann er sich meldet. Ich denke mal das diese Woche noch einige Betriebsferien haben. Mal sehen ob am Montag/Dienstag was kommt.
Ich halte euch auf dem Laufenden!
