graupner drehzahlmesser Modul

[ralfiboy]

Hi all,

ich hab grad beim Einbau des Schnittstellenverteilers in meine MC24 die Drähtchen vom Drehzahlmess-Modul

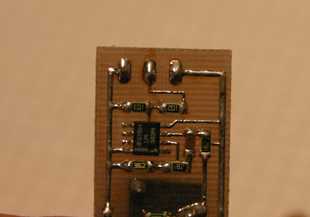

drehzahlmesser modul.jpg (12.87 KiB) 318 mal betrachtet

(blau, rot, beige) abgerissen. Kann mir jemand sagen (evtl mit bild) welcher Draht in welches Loch gehört?

gruß, ralf

[echo.zulu]

Hallo Ralf.

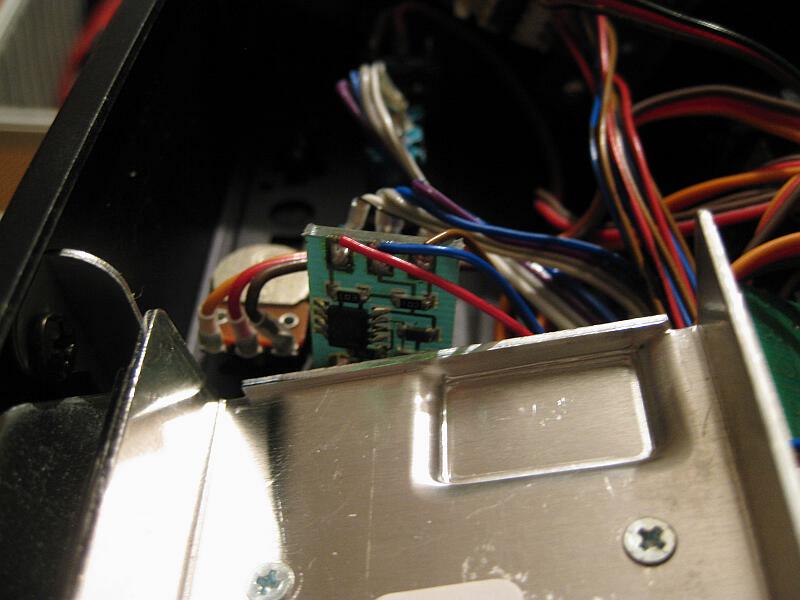

Wenn Du auf die Bestückungsseite der Platine schaust, kommen die Kabel in der Reihenfolge Rot, Blau, Braun von links nach rechts. Siehe auch beigefügtes Foto.

BTW: Funktioniert bei Dir die Drehzahlmesserbuchse zuverlässig auch als Lehrerbuchse? Bei mir gingen viele Schülersender nicht und ich habe deshalb noch eine Lehrerbuchse nachgerüstet.

[ralfiboy]

Hiho Egbert,

Dank für die fixe re, aaaaaaaaaaaaaaber: kann es sein, daß unsere beiden Modulplatinen nicht wirklich identisch sind?

modul bestückungsseite.jpg (10.53 KiB) 291 mal betrachtet

weil, wenn der blaue Draht auf den oberen rechten Pin von dem IC(?) geht, müsste ich bei mir den Braunen in die Mitte setzen; der rote ist ja klar *kopfkratz*
edit: die Buchse benutz ich nicht als Lehrerbuchse, ich bin zur Zeit immer noch froh, daß ich mein Leben hab, ich bin noch lange nicht wieder da, wo ich vor 15 Jahren war........

gruß, ralf

[echo.zulu]

Hi Ralf.
Offensichtlich ist das wohl ne unterschiedliche Platinen Revision. Ich mache morgen mal ein paar andere Bilder, auch vom Kabel. Aber ich muss dazu die Buchse ausbauen. Bei der Gelegenheit werde ich mal die Kabel neu verlöten und eine Zugentlastung anbringen. Meine Lötstellen sehen auch nicht mehr so gut aus.

[ralfiboy]

Hiho Egbert,

Dank Dir schon mal im Voraus, lass Dir ruhig Zeit, vorm nächsten WE brauch ich den Drehzalmesser eh nicht
das mit der Zugentlastung ist eine gute Idee, die Drähtchen sind ja wirklich nur hauchdünn und eher "drangespuckt" als gelötet.

gruß, ralf
