Meine Drehbank

[Heliman]

Hallo Leute,

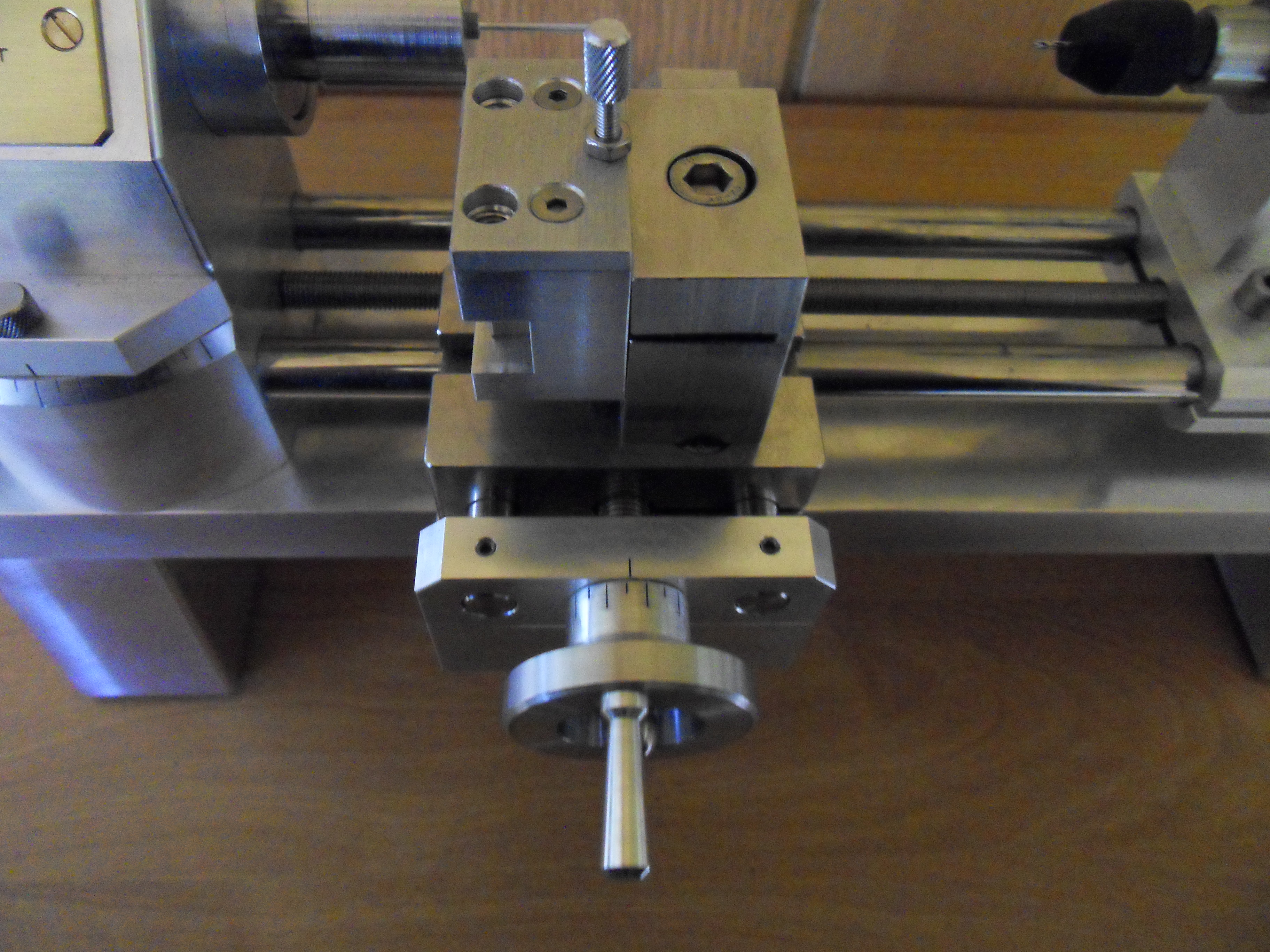

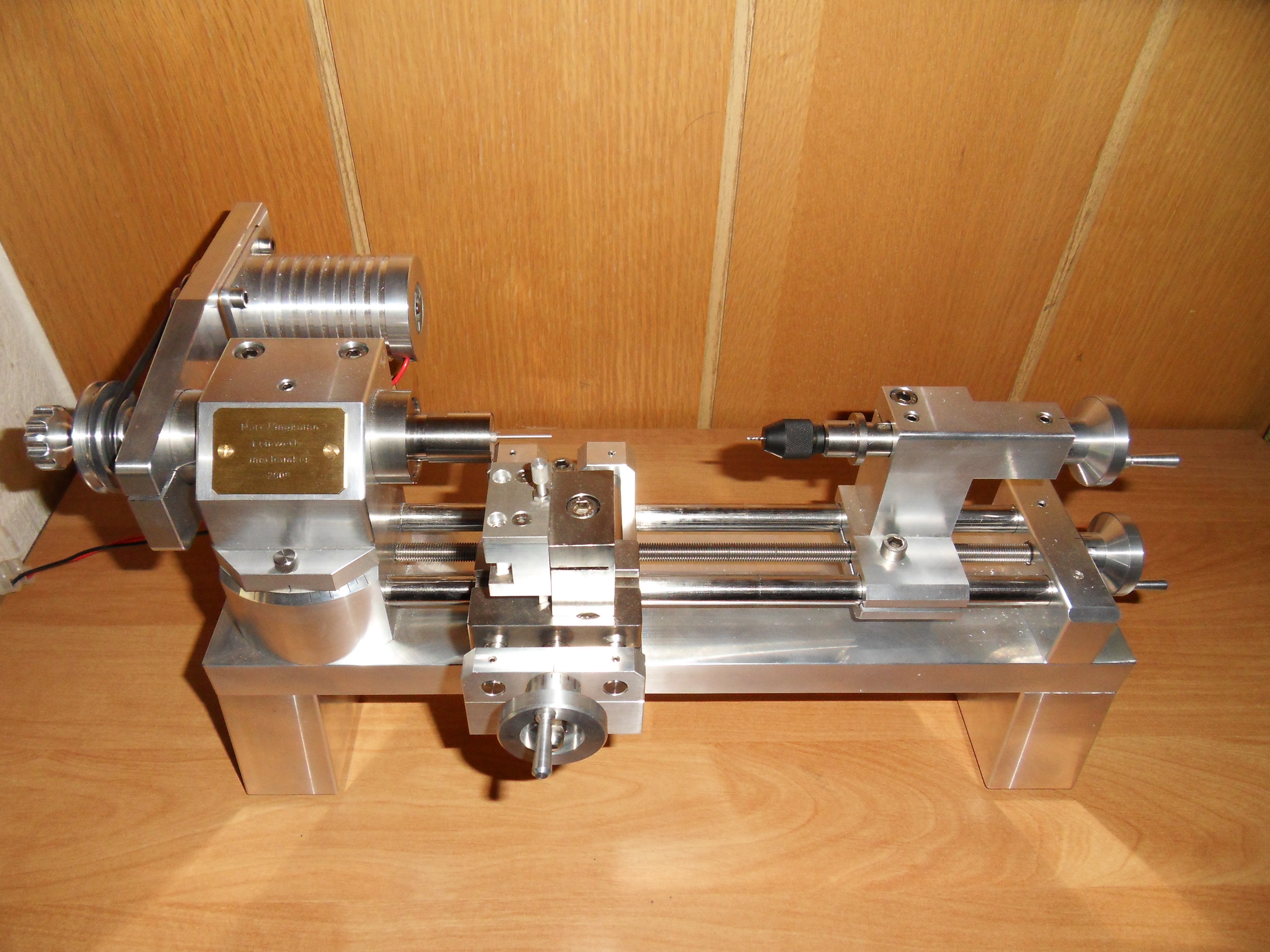

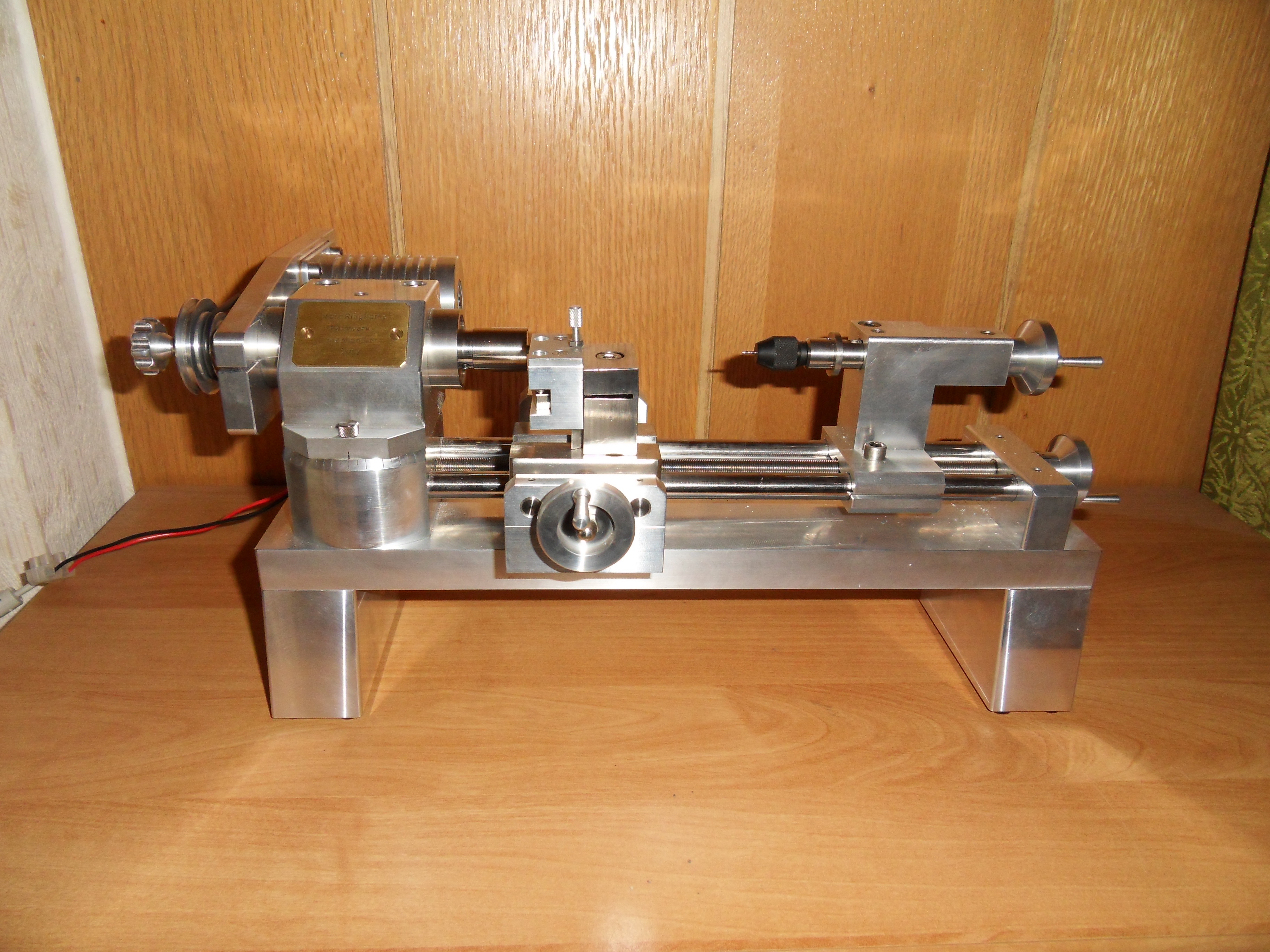

ich wollte euch gerade mal ein Paar m Bilder von meiner Drehbank zeigen die ich während meiner Ausbildung als Feinwerkmechaniker gefertigt habe.
Die Drehbank ist zum größten Teil aus hochfestem Aluminium...Wichtige Bauteile wie Führungsstangen Werkzeugträger (X Support) sind aus Edelstahl gefertigt.
Betrieben wird das ganze über einen Elektromotor der mit einem Druckernetzteil saft aus einer 230V Steckdose bekommt.
Die Drehzahl ist über den Riemen einstellbar...Bewährt hat sich die 1:1 Übersetzung.Als Drehstahl habe ich mir einen aus HSS geschliffen.
Aluminium drehen klappt super! Natürlich nur reine "Schowmaschine" aber sie funktiononiert.
Würde mich über ein Paar Komentare freuen

[tracer]

Ich habe leider keine Ahnung, wie man Drehbänke und Co bedient. Würde das aber gerne können.
Und, optisch macht sie nen guten Eindruck, mehr kann ich nicht sagen, mangels Wissen.

[dmkoe]

Tschaaaa....
Da komme ich mit meinem Aluwürfel, gedrehtem Olympiaturm und div. anderen Teilen aus meiner Gesellenprüfung nicht mit.... naja, ist ja bereits 30 Jährchen her.

Schön gemacht !
Was für eine Note ?

MfG

Jochen

[bennibear]

Hey wow... sieht echt cool aus. Kann man sogar die ganze Spindel verdrehen um z.B. einen Konus zu drehen??
Ich bin echt begeistert. Ich bin selbst gelernter Fräser und hab in der Ausbildung viel gedreht, kenne mich daher mit der Materie gut aus. So eine ganze funktionierende Maschine selber zu bauen ist echt klasse und hat bestimmt viel Spaß gemacht....
Kannst Stolz auf dich sein. Ist echt gut geworden...

Guß Benni

[Heliman]

ne note gabs dafür nicht....das war einfach son Übungsstück was ich so nach und nach gefertigt habe so als kleine Erinnerung für zu Hause.
Und natürlich um wichtige paraktiken zu erlernen.Aber ich finds super sowas gemacht zu haben.Und auch der Beruf ist spitze und genau das Richtige für mich.
Bin jetzt im Januar mit meiner Gesellenprüfung durch gewesen.Ja son Aluminiumwürfel habe ich auch gedreht.Du meinst doch den,der von allen Seiten mehrfach ausgedreht wird oder?Und son paar dieverse kleinere Sachen habe ich auch noch gemacht...

[Heliman]

Ja man kann den ganzen Spindelbock verdrehen...bei 0 grad habe ich einen indexstift gesetzt.Ansonsten lässt sich der Spindelbock um 40 grad schrägstellen.Ein Teilstrich sind 5 Grad.Und an den Handrädern ist ein Teilstrich 0,025mm.Der Reitstock funktioniert auch.Nur das Bohrfutter ist nur ne atrappe.Der Bohrer ist da drinn eingepresst.Das Material ist Messig was anschliesend geschwärzt wurde.

[face]

Sehr cool... hat bestimmt lange gedauert oder? Ich hab nur mal einen Schraubstock so gefertigt; ist zwar auch alles selbst gefräst/gedreht, aber hat mich "nur" 1 1/2 Wochen gekostet, aber deins ist ja schon wesentlich aufwändiger^^ Ja ich mein die Möglichkeit Alu drehen zu können ist doch schon ausreichend für die meisten Sachen im Modellbau, finde ich schon sehr praktisch; zumal gekaufte Maschinen ja auch sehr teuer werden können. Gerade für Haubenhalterungen etc ist das super, da kann man schon viel mehr selbst für sein Modell fertigen.

[Heliman]

Ja ich hab auch ne richtige Drehbank in meiner Werkstatt die wird ehr für sowas herangezogen Zum einen ist die universeller...Das problem an dieser kleinen Maschine sind die Spannmöglichkeiten.Ich habe einen Spannzangen Aufsatz gebaut.Allerdings habe ich nur folgene Spannzangen 2/3/4 mm da diese sehr Aufwendig waren bzw sind.
Desweiteren habe ich noch eine Planscheibe mit Drehherz das ist aber auch nicht universell genug.Vllt komme ich nochmal günstig an ein Dreibanckenfutter von einer Proxxon Drehmaschine drann das wäre das Beste

Gruß

[dilg]

Sehr schön;

Allerdings, wenn ich sudern darf, rechts warst du nicht ganz konsequent beim abrunden(->Fase) und bei der Spindel hätt ich einen andren Abschrägungwinkel gewählt.... aber das nur, um meinem Klischee wiedermal gerecht zu werden.
Wirklich sehr toll, und das sag ich selten

[Flashcard]

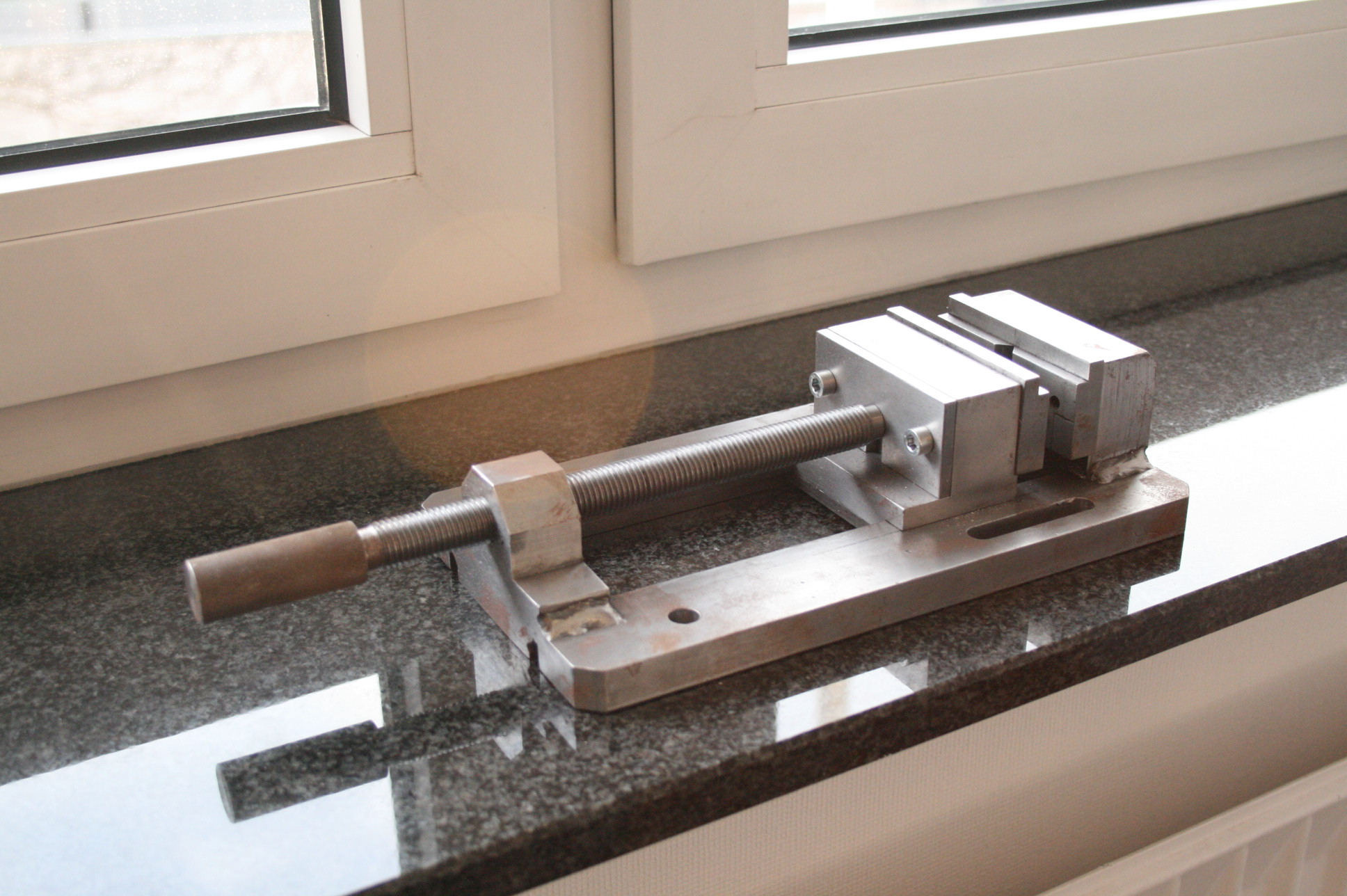

Ich hab nur mal einen Schraubstock so gefertigt

Den Schraubstock kenn ich auch noch..... Desweiteren hab ich einen Höhenreißer gemacht.Der Fuß wurde aus U-Stahl gefeilt. Hat noch jemand ungefähr 2 Wochen mit U-Stahl feilen verbracht???

Ansonsten find ich die Drehmaschine schön gelungen. -Respekt....

[face]

Ja aber das war ja nur in meinem Vorpraktikum zum Studium, einen Preis hätte ich mit dem Ding nicht gewonnen... aber Funktion einwandfrei und gehärtete Backen, darum kann ich den immer gut verwenden... Feilen musste ich zum Glück nur mal ein winziges Winkelmaß aber da hatte ich auch schon die Schnauze voll^^

[debian]

Tolle Arbeit, sehr gut gemacht !

Weiß noch wie wir in der Ausbildung eine Paralellzwiege gefertig haben

Gruß
Uwe

[xcc]

Spitzen Arbeit (DenHutzieh)
Ich kann nur CAD-Zeichnen und gebe die von mir entworfenen Teile in die Lehrlingswerkstatt eines Maschinenbaubetriebes.
Am Ende freue ich mich immer riesig, wenn der Entwurf und die Umsetzung gepasst hat.

cg

[Icebear]

Das Teil sieht toll aus und ist ja fast zu schade um es zu benutzen. Könnte man ja auch so ins Wohnzimmer stellen (ok, in ein Männerwohnzimmer).

Gruß
Jürgen

[Heliman]

ja so ist es auch.....das Maschinchen steht bei mir inne Vitrine.Wenn ich mal Besuch habe wird die aus Interesse der anderen gerne mal vorgeführt.Dann darf jeder auch mal Drehen
Die Spindel Dreht übrigens auf größter Übersetzung mit ca 18000 upm...dementsprechend auch sehr laut dann
