JR DSX9 funktioniert nicht mehr: Spannungsanzeige flackert

[sptotal]

Hallo,

ich habe eine JR DSX9 mit eingebautem Spektrum DSM2 Modul. Die Anlage hat bisher 2 Jahre lang einwandfrei funktioniert. Nun aber ist sie von heute auf morgen defekt gewsen:

-Die Spannungsanzeige im Display flackert nach kurzem Betrieb wild zwischen verschiedenen Werten hin und her
-Modelle lassen sich nicht mehr steuern, ein erneutes Binding funktioniert ebenfalls nicht
-Das Menü lässt sich ganz normal bedienen und die Werte sind ebenfalls gespeichert
=> Ich vermute ein Problem bei der HF Technik

Die Anlage wurde bei einem deutschen Händler gekauft. Leider gibt es seitens JR keinen Support in Deutschland und die Garantie ist ebenfalls gerade abgelaufen (zumal nach 6 Monaten die Beweislast an mich über geht).

Ich müsste die Anlage auf eigene Gefahr und Kosten (Transport + Reparatur) nach Japan senden, wobei die Reparatur 5-6 Monate dauern kann.

Kennt sich jemand mit HF Technik aus und kann vermuten, was das Problem ist? Ich bin für jegliche Hilfe dankbar.

[sptotal]

Ich habe in der Zwischenzeit mal die Trainerbuchse ausprobiert, das HF Modul wird dabei abgeschaltet.

Und siehe da, z.B. am Simulator funktioniert die Fernsteuerung einwandfrei. Kein Flackern der Spannungsanzeige und kein Brummen aus dem Piezo Piepser. Es sollte also ziemlich sicher am HF Modul liegen.

Weiß jemand, wo ich ein neues HF Modul für die JR DSX9 herbekomme und wie man das alte HF Modul abbekommt? Oder am besten die ganze Platine auf der Senderrückseite?

[Mataschke]

Da war doch was :-/

http://www.rcgroups.com/forums/showthread.php?t=1161828

wenn du Glück hast ist nur ner Spannungsregler defekt ....

[sptotal]

Vielen Dank für den Hinweis! Der Spannungsregler wird sehr heiß.

Eine Messung ergab: 9,6V am Eingang und nur 1,8V am Ausgang. Müssten aber laut Datenblatt 3,3V am Ausgang sein.

Beim Messen habe ich dummerweise am Spannungsregler (U1) einen Kurzschluss verursacht. Jetzt geht der Sender nicht mehr an. Gibt es da eine Sicherung, kann das am Spannungsregler liegen oder ist der Sender jetzt endgültig kaputt?

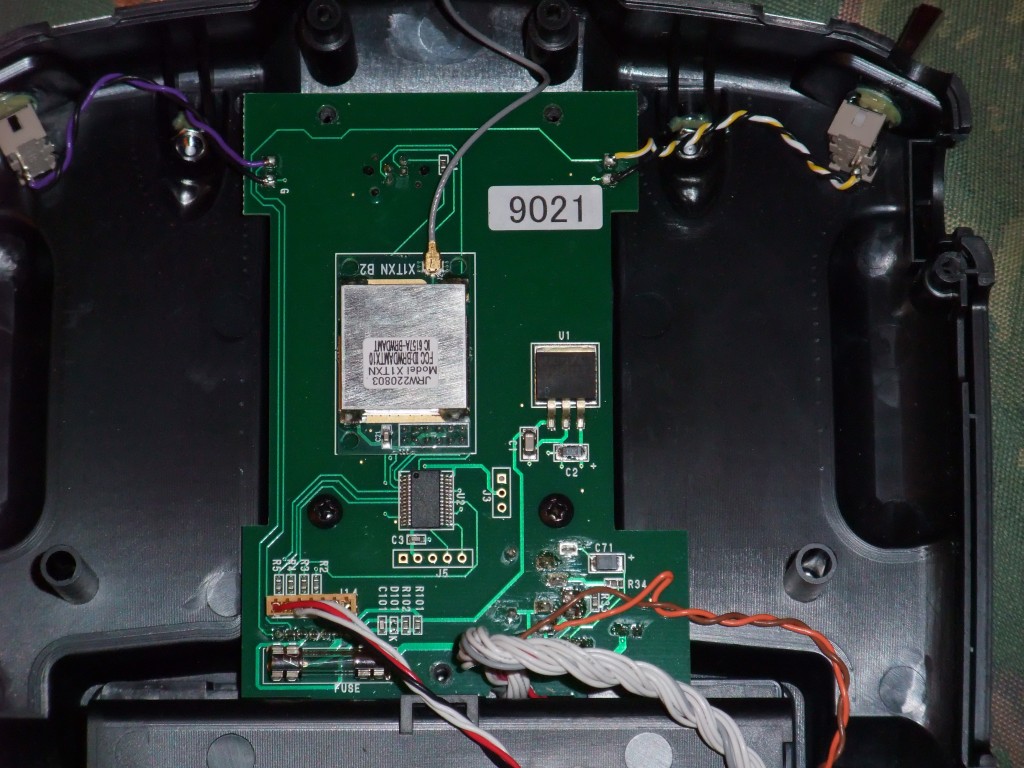

Anbei mal ein Foto der Platine.

DSX9 Platine.jpg (194.57 KiB) 919 mal betrachtet

[Mataschke]

Gibt es da eine Sicherung, kann das am Spannungsregler liegen oder ist der Sender jetzt endgültig kaputt?

Sicherung ist unten wo FUSE steht, ich würde dir aber Raten erstmal nicht mehr einzuschalten , sonst grillst du dir dein HF Modul , wenns nicht schon defekt ist ... :-/

Also würde ich Sagen Spannungsregler defekt. Diesen könnte man sicher leicht ersetzen ...

[sptotal]

Ich habe eine Bezugsquelle für den Spannungsregler.

Wie genau heißt die Sicherung? Ich habe sie ausgebaut, ist in der Mitte durchgebrannt wie eine defekte Glühbirne.

[tazmandevil]

Steht auf den Metallkappen was es für eine Sicherung ist. Bezeichnung als beispiel : 250V 2,5 MT
Soll dann 2,5 A Mittelträge bedeuten z.B

Falls das HF-Teil defekt ist hast du schlechte Karten. Scheint eine extra Platine auf der Hauptplatine zu sein. Ist dann zwischen den Platinen verlötet. dafür brauchst du ein Heißluftgerät und eine ruhige Hand. Siemens hat mal eine Zeit lang die HF-Module so auf den Cordless Mobilteilen und Basen verbaut, ich habe davon damals als Fehlersucher hunderte getauscht.

[sptotal]

Es steht drauf:

FUJI 3A, Jet 125V.

Ich finde welche mit flink und träge. Welche ist die richtige?

250V statt 125V sollte ja auch funktionieren? Ist doch die Maximalangabe?

[tazmandevil]

Das "JET" kenne ich nicht. Würde 3A F empfehlen. Wenn die durchbrennt dann erst träge, zur sicherheit.
Hier die bezeichnungen bei Wiki:

http://de.wikipedia.org/wiki/Schmelzsicherung

An sich ist die Spannung nicht so ausschlaggebend. Strom zählt

[tazmandevil]

Hast doch besdtimmt einen Radio und Fernsehtechniker in der nähe. Die haben die Sicherung bestimmt, bevor du jetzt extra bestellst

[sptotal]

Ich muss den Spannungsregler sowieso bestellen, da ordere ich die Feinsicherung gleich mit.

Welche Sicherung ist besser? Die erste wegen höherer Schaltleistung?

http://de.rs-online.com/web/search/sear ... &R=6685963
http://de.rs-online.com/web/search/sear ... &R=0563649

[tazmandevil]

Schaltleistung lese ich zum ersten mal. Weiß nicht was damit gemeint ist.

[sptotal]

Vermutlich der max. Einschaltstrom, wie bei einem Netzteil?

[tazmandevil]

Eine 3A Sicherung lässt doch keine 200A @ 250V durch. Da hättest du ein schwarzes Glasröhrchen. Kann auch bei Wikibedia nichts darüber finden. Bin seit 15Jahren elektroniker und habe das noch nie gehört.

[sptotal]

Gut, dann nehme ich die Mindestabnahmemenge der günstigeren Feinsicherung.

Hast du noch einen Tipp, wie ich den alten Spannungsregler ablöte und den neuen anlöte?
