Diskussion zum SRT (Tool zum genaueren Pitchmessen)

[tinob]

Moin,

ich möchte euch heute ein kleines Tool vorstellen womit man das Einmessen von Rotorköpfen (Speziell FBL und Mehrblatt)
vereinfacht und mit einer höheren Genauigkeit arbeiten kann.

auch in diesem Bericht: viewtopic.php?f=93&t=82217

wird über das "Nullen" von Digitalen Pitchlehren ob nun I-Phone, Bevel Box oder das neue Teil von Conrad/Völkner geredet.

Die Idee stammt von einem User hier im Forum, der Vertrieb wird von mir (http://www.heli-inc.de) organisiert.

Fangen wir von vorn an:
Den Heli auf einen Tisch oder den Boden stellen. Dabei das Leitwerk unterstützen so das ein stabiles und nicht kippelndes Dreieck
entsteht. (Kufen vorn rechts/links und Leitwerk)

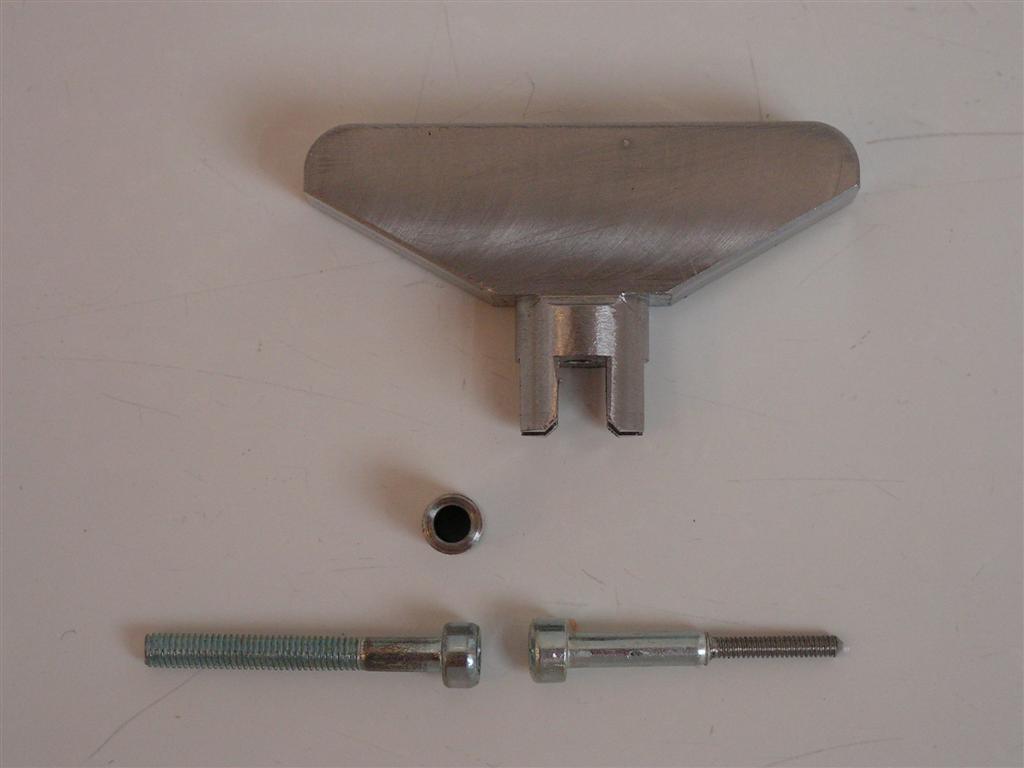

Das SRT(Simply Rotorhead Tool) auspacken:
Passend für alle Helis mit Mittiger Bohrung im Zentralstück, M2 oder M3, ob gerade oder Rund ist egal.
Hier gezeigt am Beispiel eines Mini Titan mit RJX Rotorkopf:

[tinob]

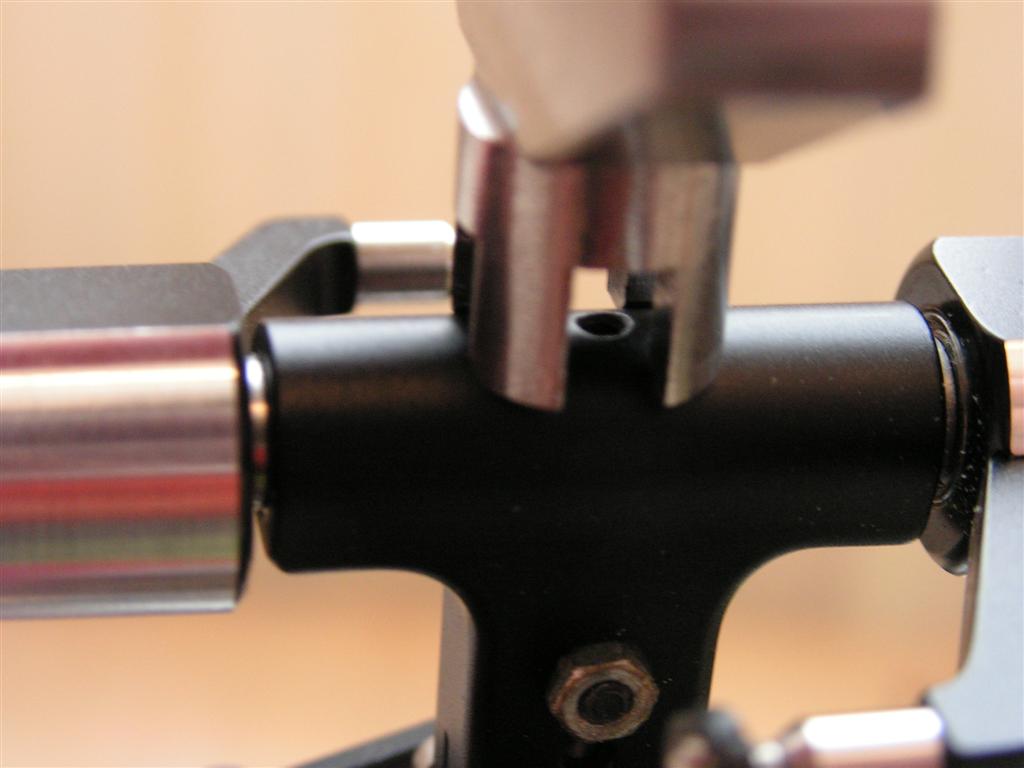

Das SRT auf das Zentralstück aufsetzen, im normalfalle 90° zu den Rotorblättern:

[tinob]

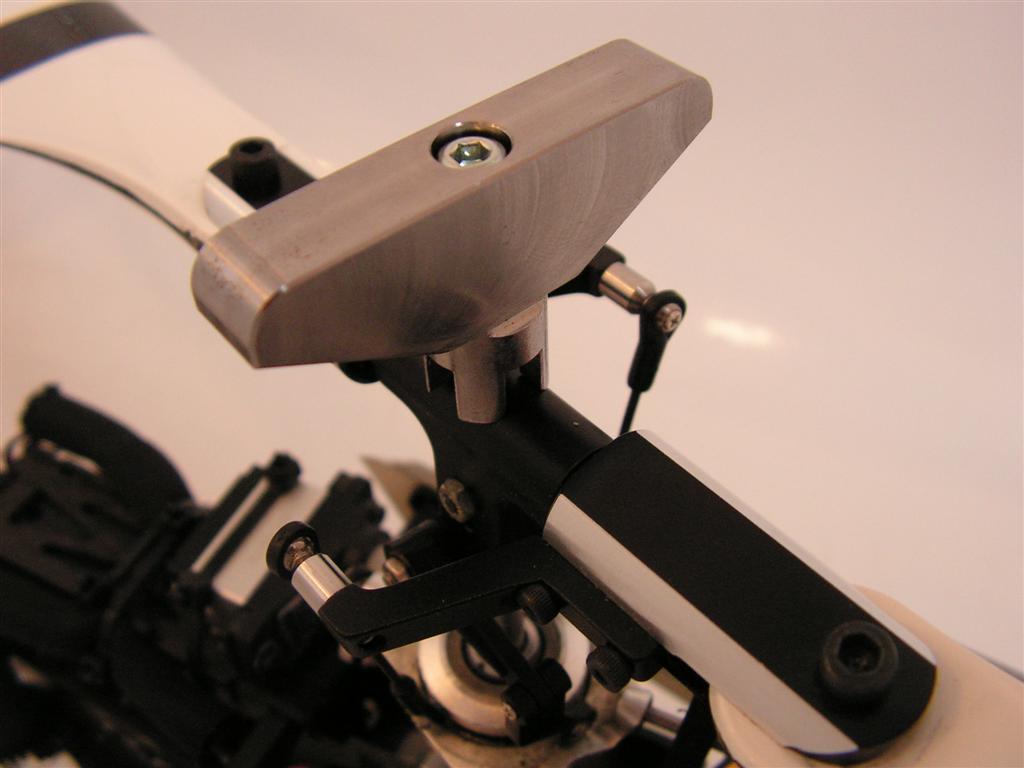

Festschrauben:

[tinob]

Durch die Spezielle Formgebung passt das SRT auf nahezu alle bekannten Rotorköpfe mit Mittiger Bohrung (meistens für den Bremsteller) dabei ist es egal ob das Zentralstück rund oder gerade ist.

Wenn das SRT festgeschraubt ist (der Heli steht ja bereits fixiert)
kann die digitale Pitchlehre auf das SRT aufgesetzt werden.

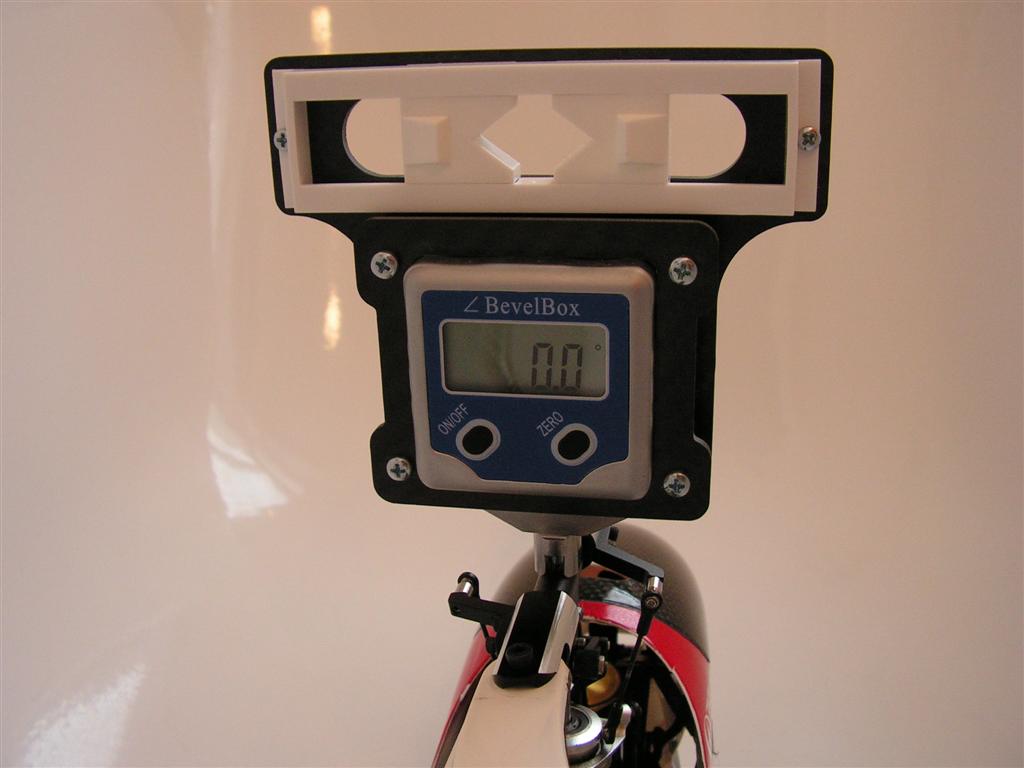

Dargestellt am Beispiel der Bevel Box mit Digi Pitch Rahmen.
Die Bevelbox hat Magnete an der Unterseite das SRT ist aus Stahl und damit magnetisch, so das sich kein Kippeln oder ähnliches ergeben kann.

[tinob]

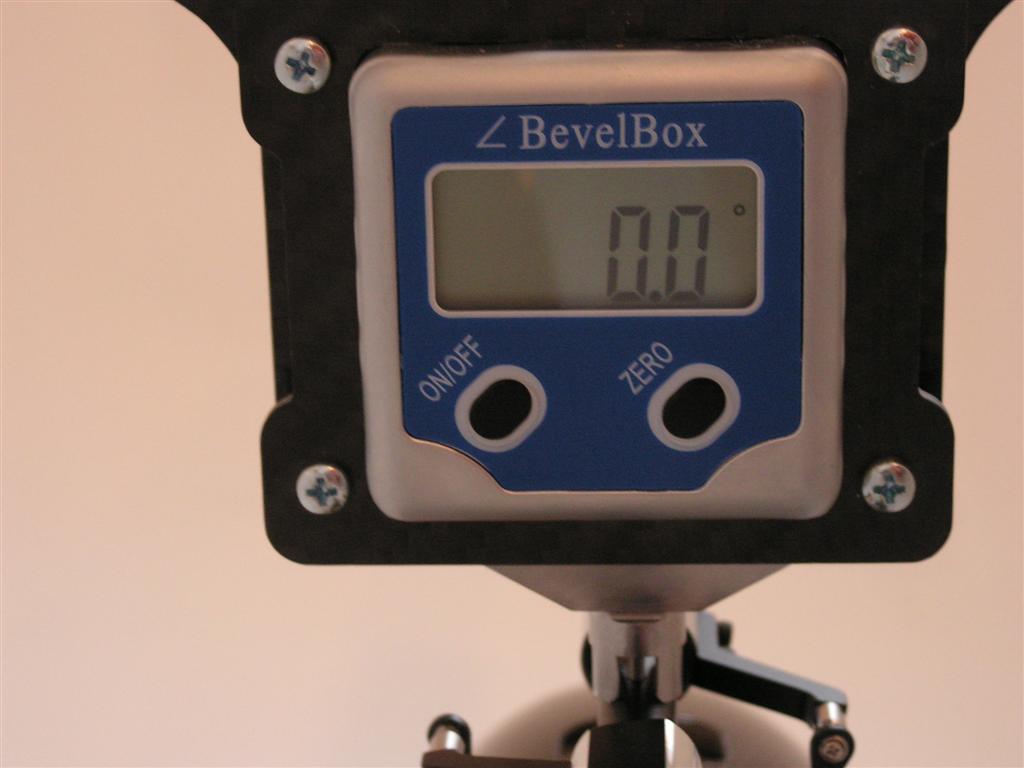

Jetzt ist die zb. Bevel Box extrem genau zum Heli genullt und die Messung wird sehr genau.
Dabei ist es relativ egal wie schief der Heli steht denn die digitale Pitchmessung wird immer genau zum Heli ausgerichtet und genullt.

Anregungen, Kritik und Wünsche sind mir jederzeit willkommen.

Grüße Tino

ach ja: der Verkausfpreis wird bei vorraussichtlich 18,90€ liegen.

[Kupfer]

Anregungen, Kritik und Wünsche sind mir jederzeit willkommen.

OK, dann fange ich mal an

Für was soll das Ding gut sein? Ich kann die Box auch genauso gut an jeder anderen planen Fläche hinstellen,
die 90° zur HRW steht...

Lg. Jürgen

[schöli]

Anregungen, Kritik und Wünsche sind mir jederzeit willkommen.

OK, dann fange ich mal an

Für was soll das Ding gut sein? Ich kann die Box auch genauso gut an jeder anderen planen Fläche hinstellen,
die 90° zur HRW steht...

Lg. Jürgen

Und wie sicher kannst du dir dabei sein?

Wenn die Bevelbox direkt auf das ZS nullst, ist es garantiert IMMER richtig

[Kupfer]

Anregungen, Kritik und Wünsche sind mir jederzeit willkommen.

OK, dann fange ich mal an

Für was soll das Ding gut sein? Ich kann die Box auch genauso gut an jeder anderen planen Fläche hinstellen,
die 90° zur HRW steht...

Lg. Jürgen

Und wie sicher kannst du dir dabei sein?

Genauso "sicher" oder sogar genauer wie bei dem "SRT".
Denn das scheint ja universal für alle Helis konstruiert zu sein, womit es sicher auch nicht genauer normal zur HRW
steht als zB. ein Lagerbock oder die Heckkreiselplattform, oder, oder, oder..

Und wer schon mal zuerst mit der Bevelbox aufs 10tel Grad genau eingestellt hat und danach die Blattspitzen verglichen hat
der weiß, dass das sowieso die einzige ganz genaue Methode ist.

Lg. Jürgen

[enedhil]

Und wie sicher kannst du dir dabei sein?

Wenn die Bevelbox direkt auf das ZS nullst, ist es garantiert IMMER richtig

Sehe ich auch so und finde die Idee für das Tool echt gut. Nur der Preis ist echt abschreckend. Ich würde max. 10€ dafür ausgeben, aber dafür sind wahrscheinlich kaum die Materialkosten drin, geschweige denn der Aufwand oder die Energiekosten für die Herstellung, oder?

[schöli]

Genauso "sicher" oder sogar genauer wie bei dem "SRT".
Denn das scheint ja universal für alle Helis konstruiert zu sein, womit es sicher auch nicht genauer normal zur HRW
steht als zB. ein Lagerbock oder die Heckkreiselplattform, oder, oder, oder..

Das heisst, du machst jedes mal wenn du den Spurlauf einstellen musst, entweder erst den Kompletten Rotorkopf inkl TS oder den Gyro runter, damit du auch garantiert an die orthogonal-stehenden Plattformen kommst?

naja, jeder hat seinen Weg... ich find die SRT-Geschichte jedenfalls deutlich einfacher.

[135erHeli]

Klingt nicht schlecht das Tool aber 19Euro dafür find ich zu teuer,Taumelscheibenlehren sind meiner meinung nach wesentlich aufwendiger in der Herstellung und kasten weniger da solte nochmal am Preis gefeilt werden

[mopped]

Anregungen, Kritik und Wünsche sind mir jederzeit willkommen.
Grüße Tino

Wenn die Schraube etwas tiefer versenkt wäre und dann noch eine Querbohrung für eine Paddelstange?
Meine Erfahrung sagt das altertümliche Pitchlehren auch genau genug sind

Jedes Helferlein hat neuerdings eine Batterie, die sind immer in dem Moment leer wenn kein Ersatz da ist

Gruß
Frank

[Kupfer]

Das heisst, du machst jedes mal wenn du den Spurlauf einstellen musst, entweder erst den Kompletten Rotorkopf inkl TS oder den Gyro runter, damit du auch garantiert an die orthogonal-stehenden Plattformen kommst?

naja, jeder hat seinen Weg... ich find die SRT-Geschichte jedenfalls deutlich einfacher.

Heute in der Witzkiste geschlafen, oder wie?
Ich habe auf ALLEN meinen Helis genug freie plane Flächen die normal zu HRW stehen und wo die Bevel Box hinpasst...

[tinob]

Moin,

@ Kupfer, gut, wenn ich mir deine Sig ansehe magst du sogar recht haben mit den planaren Flächen.

frag mal jemanden mit nem 600er Rex, da wirds schon schwieriger.
Bei Helis mit stehendem Motor könnte man das auf dem Motor machen wenn der eine plane Oberseite hat.

@ Frank, da das SRT aus Stahl ist, einfach einen Magneten drauf, und ne Paddelstange und schon isses fertig, also auch für die
mechanischen Pitchlehren benutzbar

denn wenn noch eine Bohrung rein kommt wird der Preis auch nicht weniger, leider.

Wegen des Preises: nun ja wegen der Universalen Einsetzbarkeit Rund/Plan der Zentralstücke ist es ein relativ aufwendiges Teil geworden.

Wahrscheinlich wird es einen Einführungspreis geben. Und auch wenn es abgedroschen klingt, gefertigt in Deutschland ist nicht mit in China gefertigten Teilen zu vergleichen. Zumindest was den Preis anbelangt.

Tino

[torro]

solltet ihr in das "individuell" noch den protos reinbekommen, nehm ich eins
