Autocad bohrung verschieben
#1 Autocad bohrung verschieben
Mal an die Autocad Profis unter Euch.
Ich hab mir ein Chassie gezeichnet im AC.
Es ist fertig erstellt in 3D.
Jetzt passen 5 Bohrungen nicht übereinander.
Meine Frage:
Kann ich die Bohrung im fertigen Bauteil verschieben ohne das ich es neu zeichnen muss ??
Gruß
Ich hab mir ein Chassie gezeichnet im AC.
Es ist fertig erstellt in 3D.
Jetzt passen 5 Bohrungen nicht übereinander.
Meine Frage:
Kann ich die Bohrung im fertigen Bauteil verschieben ohne das ich es neu zeichnen muss ??
Gruß
T-Rex 700E FBL Microbeast Unikat
T-Rex 500 ESP FBL Microbeast Unikat
T-Rex 450 FBL Microbeast Unikat
Controlled by Futaba T10CG Mode 2
Biete Einstell- und Aufbauhilfe an im Kreis SO/HSK
T-Rex 500 ESP FBL Microbeast Unikat
T-Rex 450 FBL Microbeast Unikat
Controlled by Futaba T10CG Mode 2
Biete Einstell- und Aufbauhilfe an im Kreis SO/HSK
- masterste2000
- Beiträge: 643
- Registriert: 12.09.2007 19:39:14
- Wohnort: Köln
#2 Re: Autocad bohrung verschieben
Verstehe nicht ganz deine Frage!?
Du hast ein Seitenteil gezeichnet und kannst nicht in AutoCad ein Kreis / Gruppe verschieben?
Gruss
Stephan
Du hast ein Seitenteil gezeichnet und kannst nicht in AutoCad ein Kreis / Gruppe verschieben?
Gruss
Stephan
Zuletzt geändert von masterste2000 am 26.02.2011 17:42:34, insgesamt 1-mal geändert.
#3 Re: Autocad bohrung verschieben
Womit paßen die Bohrungen nicht überein?
AC bedeutet wohl Auto CAD ?
Normalerweise makiert man das Element und geht dann über Rechtsklick oder die Toolleiste in das "Schieben" Tool! Dann noch den X,Y Wert eingeben und jut...
Hab gerade leider kein Auto CAD daheim laufen kann gerade nicht nachschauen...
Ich nutze Auto CAD nurnoch in 2D, 3D mach ich dann im Inventor...
Grüße
AC bedeutet wohl Auto CAD ?
Normalerweise makiert man das Element und geht dann über Rechtsklick oder die Toolleiste in das "Schieben" Tool! Dann noch den X,Y Wert eingeben und jut...
Hab gerade leider kein Auto CAD daheim laufen kann gerade nicht nachschauen...
Ich nutze Auto CAD nurnoch in 2D, 3D mach ich dann im Inventor...
Grüße
Align Trex 700 FBL/MIcro 3DIGI
Align Trex 600 FBL/3DIGI
HK500CMT
HK450Pro FBL 3G
Und der Herr gab ihm die NC Maschine...
Align Trex 600 FBL/3DIGI
HK500CMT
HK450Pro FBL 3G
Und der Herr gab ihm die NC Maschine...
#4 Re: Autocad bohrung verschieben
genau. ist ein seitenteil. aber schon fertig zusammen gebaut in 3d.
ich möchte nur die bohrung verschieben ohne das teil wieder neu zeichnen/auseinander bauen zu müssen
ich möchte nur die bohrung verschieben ohne das teil wieder neu zeichnen/auseinander bauen zu müssen
T-Rex 700E FBL Microbeast Unikat
T-Rex 500 ESP FBL Microbeast Unikat
T-Rex 450 FBL Microbeast Unikat
Controlled by Futaba T10CG Mode 2
Biete Einstell- und Aufbauhilfe an im Kreis SO/HSK
T-Rex 500 ESP FBL Microbeast Unikat
T-Rex 450 FBL Microbeast Unikat
Controlled by Futaba T10CG Mode 2
Biete Einstell- und Aufbauhilfe an im Kreis SO/HSK
#5 Re: Autocad bohrung verschieben
Hi,
Was für ein CAD, hast Du.
Wenn Du das 3D Modell in Inventor hast, Kannst Du doch die Bohrungen passent verschieben.
Gruß
harrysam
Was für ein CAD, hast Du.
Wenn Du das 3D Modell in Inventor hast, Kannst Du doch die Bohrungen passent verschieben.
Gruß
harrysam
#6 Re: Autocad bohrung verschieben
hi
ich hab das autocad 2011.
habe schon alles versucht. aber mit verschieben "nur" die bohrung kann ich nix finden.
ich hab das autocad 2011.
habe schon alles versucht. aber mit verschieben "nur" die bohrung kann ich nix finden.
T-Rex 700E FBL Microbeast Unikat
T-Rex 500 ESP FBL Microbeast Unikat
T-Rex 450 FBL Microbeast Unikat
Controlled by Futaba T10CG Mode 2
Biete Einstell- und Aufbauhilfe an im Kreis SO/HSK
T-Rex 500 ESP FBL Microbeast Unikat
T-Rex 450 FBL Microbeast Unikat
Controlled by Futaba T10CG Mode 2
Biete Einstell- und Aufbauhilfe an im Kreis SO/HSK
#7 Re: Autocad bohrung verschieben
Hi,
Schau mal hier http://ww3.cad.de/foren/ubb/Forum50/HTML/027715.shtml hilft vieleicht.
Gruß
harrysam
Schau mal hier http://ww3.cad.de/foren/ubb/Forum50/HTML/027715.shtml hilft vieleicht.
Gruß
harrysam
#8 Re: Autocad bohrung verschieben
Hallo TS?
verstehe ich das richtig, das du mir AutoCAD "pur" arbeitest? Und verstehe ich das richtig, das du ein Volumenkörper erstellt hast?

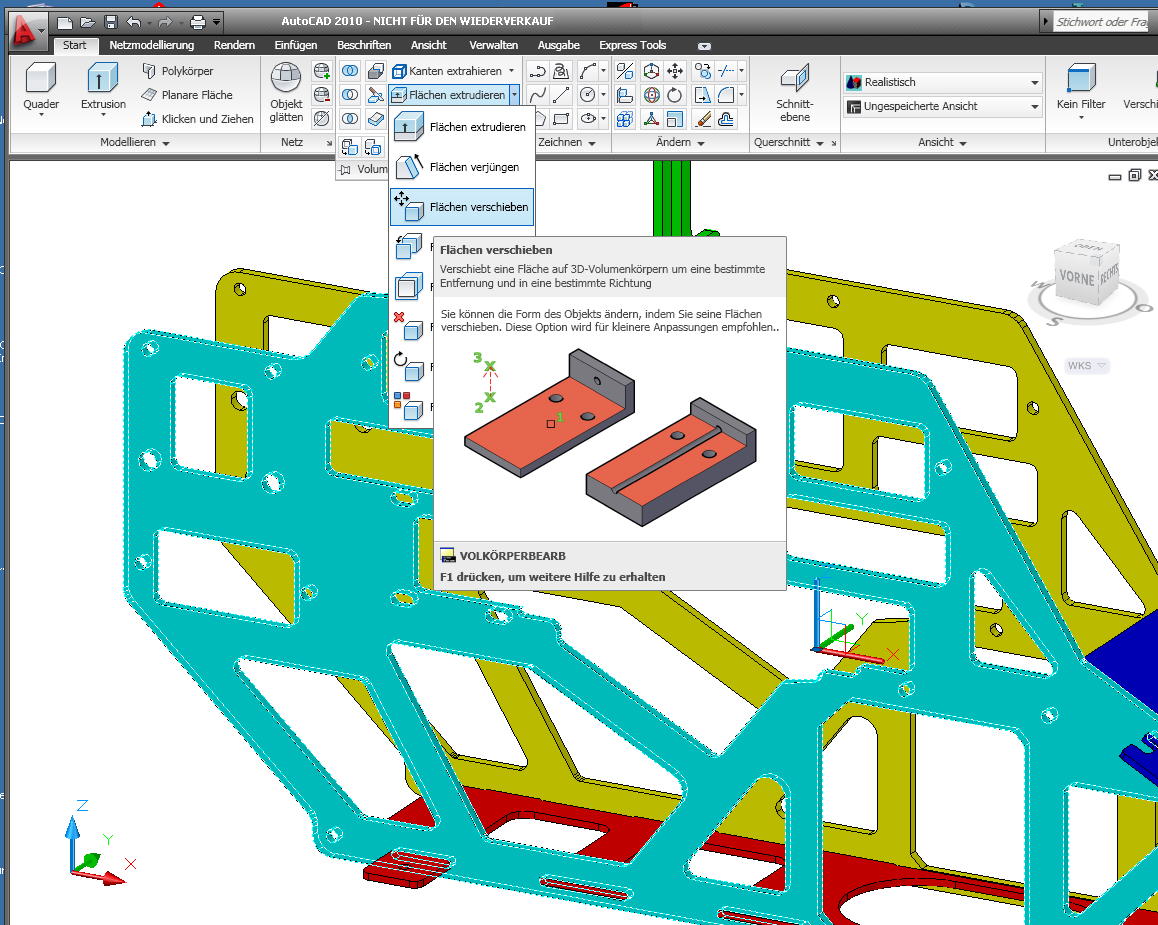

Welchen Arbeitsbereich hast du aktiv? In meinen Screenshots siehst den den 3D-Modellierungs Arbeitsbereich.

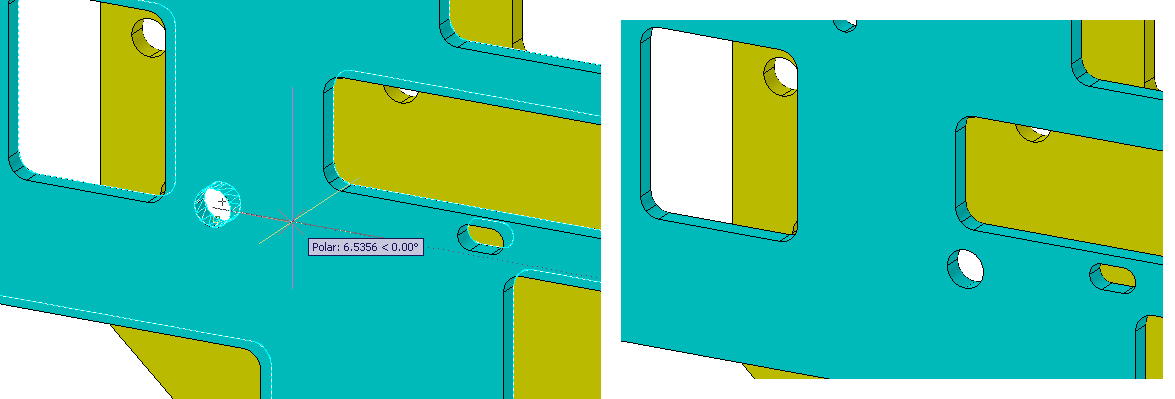

Hier zeige ich wie in einem Volumenkörper eine Bohrung nachräglich verschoben werden kann. Es ist ein von mehreren Möglichkeiten (wie immer im AutoCAD)... Bohrung markieren und Verschiebevektor angeben (Richtung bzw. Länge) Viele Grüße
Mirko
verstehe ich das richtig, das du mir AutoCAD "pur" arbeitest? Und verstehe ich das richtig, das du ein Volumenkörper erstellt hast?
Welchen Arbeitsbereich hast du aktiv? In meinen Screenshots siehst den den 3D-Modellierungs Arbeitsbereich.
Hier zeige ich wie in einem Volumenkörper eine Bohrung nachräglich verschoben werden kann. Es ist ein von mehreren Möglichkeiten (wie immer im AutoCAD)... Bohrung markieren und Verschiebevektor angeben (Richtung bzw. Länge) Viele Grüße
Mirko
#9 Re: Autocad bohrung verschieben
oh ja, bei mir sieht Autocad irgend wie anders ausHusi hat geschrieben:Es ist ein von mehreren Möglichkeiten (wie immer im AutoCAD)...
zum Thema,
ich bekomme im Volumenteil auch nix mehr verrückt, Ich stopfe die Bohrungen zu und setze sie neu wenns nicht passt.
Deshalb die 2D Zeichnungen immer vor der Extrusion kopieren, da lässt sich ein Seitenteil leichter bearbeiten
DIY statt RTF
...um gottes Willen nichts nehmen was auf Anhieb funktioniert...
...um gottes Willen nichts nehmen was auf Anhieb funktioniert...
#10 Re: Autocad bohrung verschieben

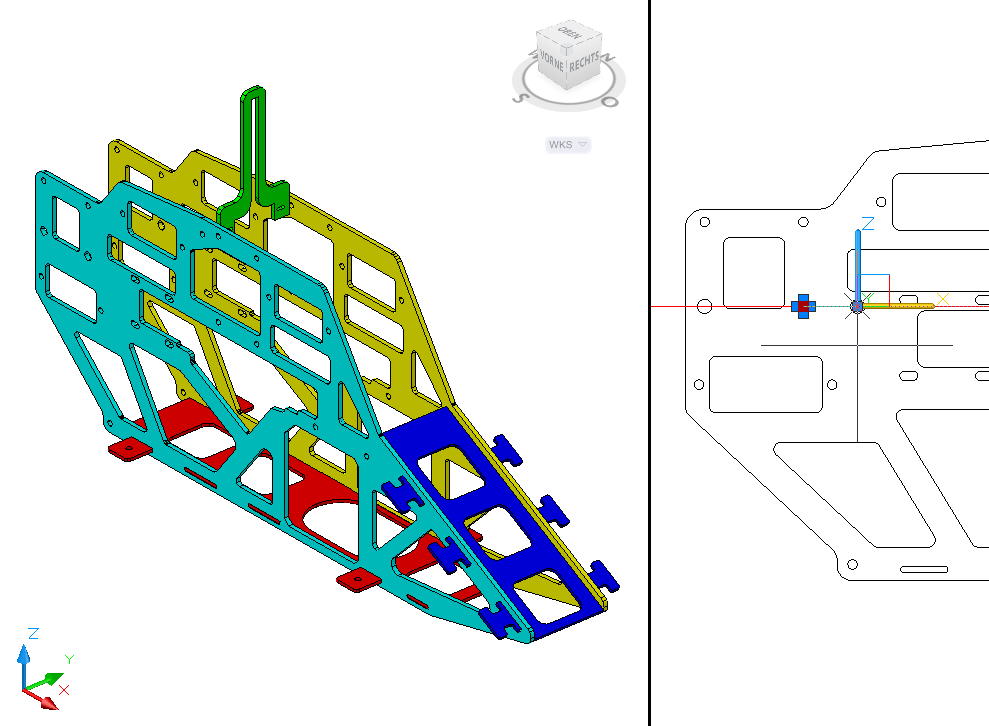

Mal ne ketzrische Frage: Weshalb muss ein Seitenteil überhaupt als Volumenkörper gezeichnet werden? Reicht es in 2D nicht aus? Das wird doch auch nicht aus nem Kohleblock, sondern aus ner Platte ausgefräst. Ok, wenn man mehrere Platten ineinander stecken will, dann ist es sinnvoll, aber doch nur dann. Mein 450er Chassis hab ich damals zwar auch in 3D gezeichnet, aber eben weil ich die CFK-Platten ineinander verzapft habe. Die Bohrungen habe ich ebenfalls in 3D von den Anschlusspunkten übernommen, weshalb diese dann auch immer an den richtigen Positionen saßen.
#11 Re: Autocad bohrung verschieben

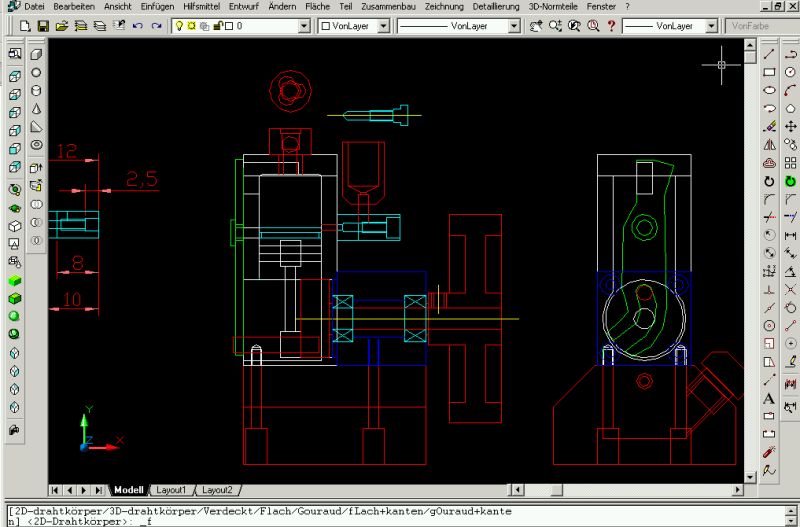

Na komm her und zeige deine oberste Zeile im Programm AutoCAD 14, oder AutoCAD 2000???Basti 205 hat geschrieben:oh ja, bei mir sieht Autocad irgend wie anders aus
Und ich dachte schon ich bin zur Zeit total hinterher, weil ich "nur" AutoCAD 2010 auf dem Rechner habe. Allerdings könnte ich mir jederzeit die 2012 Beta ziehen
@ts200778

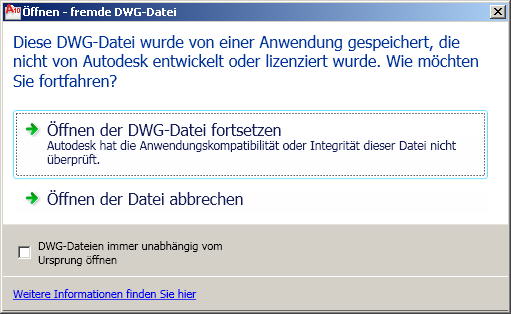

Bist du dir sicher mit AutoCAD zu arbeiten? Ich mir nicht... Wenn ich deine dwg öffne, dann bekomm ich diese Meldung!
Bitte poste doch mal ein Bild von deinem AutoCAD!
Danke
Mirko
#12 Re: Autocad bohrung verschieben

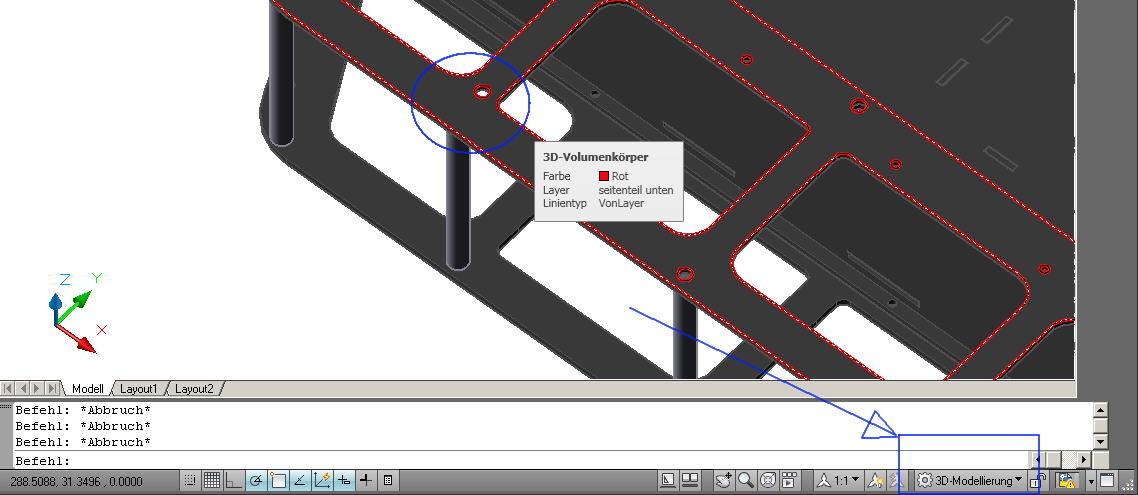

Autocad 2011 steht doch oben
ist die testversion.
anfangs ist es mit turbocad erstellt worden.
kam ich aber mal gar nicht mit klar.
deswegen hab ich mir diese version besorgt und teste sie erstmal.
ist die testversion.
anfangs ist es mit turbocad erstellt worden.
kam ich aber mal gar nicht mit klar.
deswegen hab ich mir diese version besorgt und teste sie erstmal.
- Dateianhänge
-
- Grafik1.jpg (415.07 KiB) 3006 mal betrachtet
T-Rex 700E FBL Microbeast Unikat
T-Rex 500 ESP FBL Microbeast Unikat
T-Rex 450 FBL Microbeast Unikat
Controlled by Futaba T10CG Mode 2
Biete Einstell- und Aufbauhilfe an im Kreis SO/HSK
T-Rex 500 ESP FBL Microbeast Unikat
T-Rex 450 FBL Microbeast Unikat
Controlled by Futaba T10CG Mode 2
Biete Einstell- und Aufbauhilfe an im Kreis SO/HSK
#13 Re: Autocad bohrung verschieben
Hallo TS ohne Namen,
bitte schaue mal unten rechts auf den Arbeitsbereich. (Das Zahnrad)
1.) Auf was ist es bei dir eingestellt?
2.) Hast du die Werkzeuge aus meinen oberen Sreenshots auch auf der Karteikarte "Start" bzw. "Volumenkörper"?
Das verschieben von Löchern ist mit deiner Datei kein Problem... @Basti brauchst du eine neueres AutoCAD?
Viele Grüße
Mirko
bitte schaue mal unten rechts auf den Arbeitsbereich. (Das Zahnrad)
1.) Auf was ist es bei dir eingestellt?
2.) Hast du die Werkzeuge aus meinen oberen Sreenshots auch auf der Karteikarte "Start" bzw. "Volumenkörper"?
Das verschieben von Löchern ist mit deiner Datei kein Problem... @Basti brauchst du eine neueres AutoCAD?
Viele Grüße
Mirko
#14 Re: Autocad bohrung verschieben
ist der gleiche arbeitsbereich.
es geht um die kleinen löcher über den fenstern
guck mal da durch dann siehste was ich mein
es geht um die kleinen löcher über den fenstern
guck mal da durch dann siehste was ich mein
T-Rex 700E FBL Microbeast Unikat
T-Rex 500 ESP FBL Microbeast Unikat
T-Rex 450 FBL Microbeast Unikat
Controlled by Futaba T10CG Mode 2
Biete Einstell- und Aufbauhilfe an im Kreis SO/HSK
T-Rex 500 ESP FBL Microbeast Unikat
T-Rex 450 FBL Microbeast Unikat
Controlled by Futaba T10CG Mode 2
Biete Einstell- und Aufbauhilfe an im Kreis SO/HSK
#15 Re: Autocad bohrung verschieben
ich krieg das loch nicht versetzt.
gib mir bitte mal nen kleine genaue klickanleitung ...
gib mir bitte mal nen kleine genaue klickanleitung ...
