Pfeilverzahnung für Rex 600 und Rex 550
#1 Pfeilverzahnung für Rex 600 und Rex 550
Moin,
wir haben seit einiger Zeit das Umbaukit auf Pfeilverzahung für den Rex 600 und 550, welches wir selber herstellen, bei uns im Shop.
Ich habe mir gedacht das es einige noch nicht wissen und ich wollte euch mal die ersten Eindrücke mitteilen.

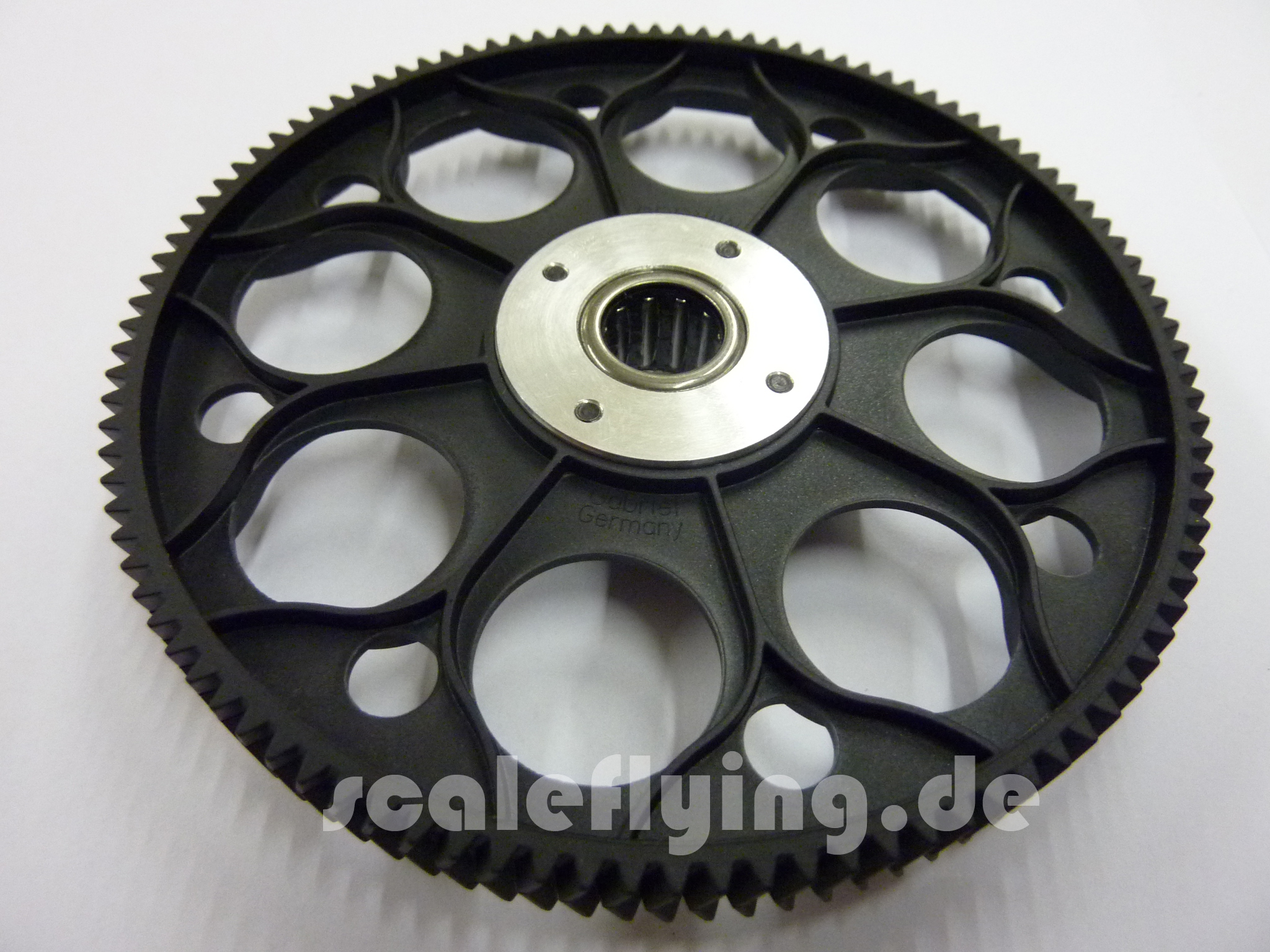

Wir fertigen einen Adapter mit Freilauf für das Zahnrad an und bohren dieses dem entsprechend auf, es sieht dann montiert so aus.

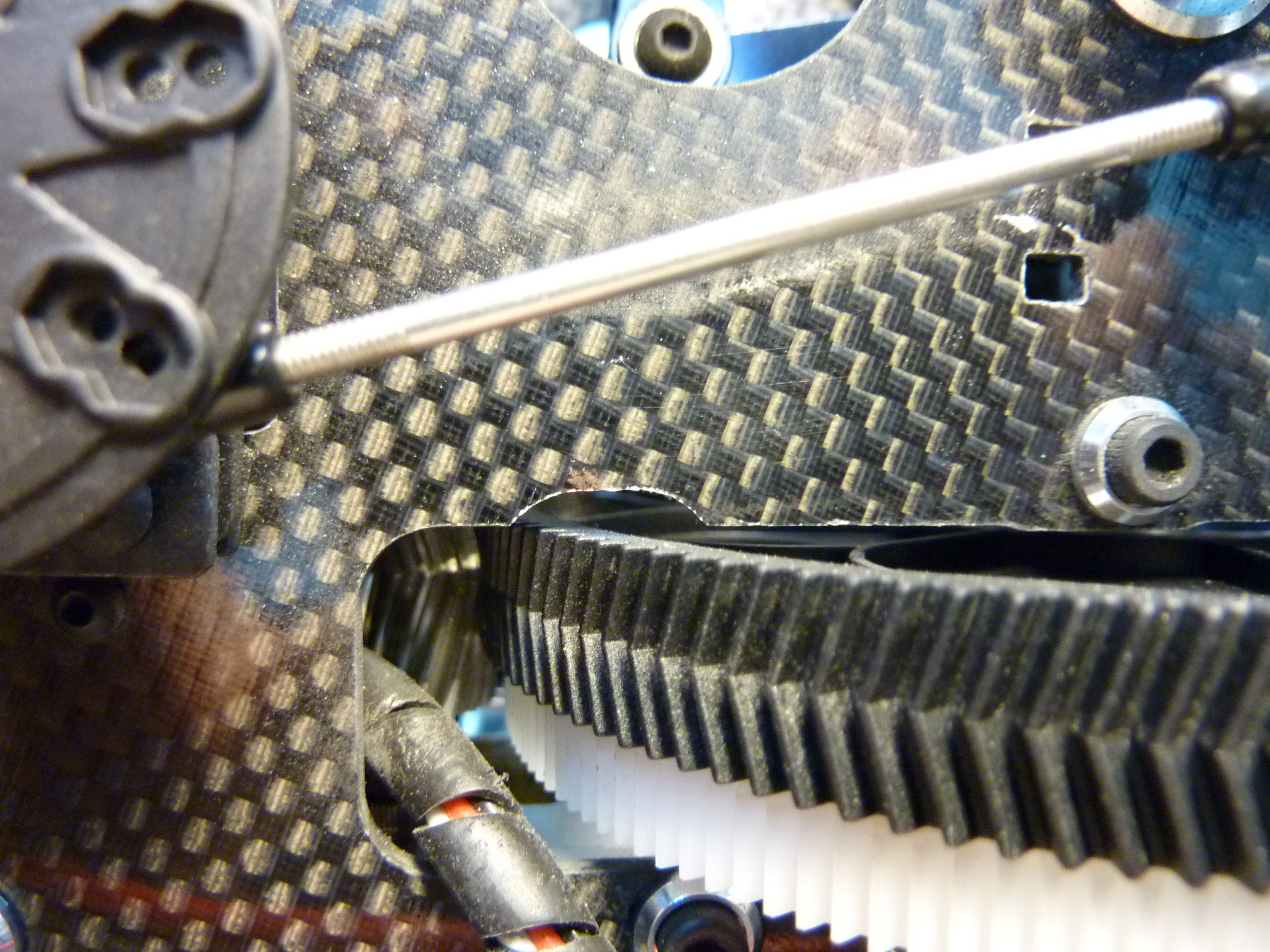

Wenn es im Heli verbaut wird muss ein wenig aus dem Chassis gedremelt werden da das Mikado Zahnrad etwas höher aufbaut
Es sind schon eine Menge Helis damit umgerüstet worden und wir haben bislang nur gutes gehört.

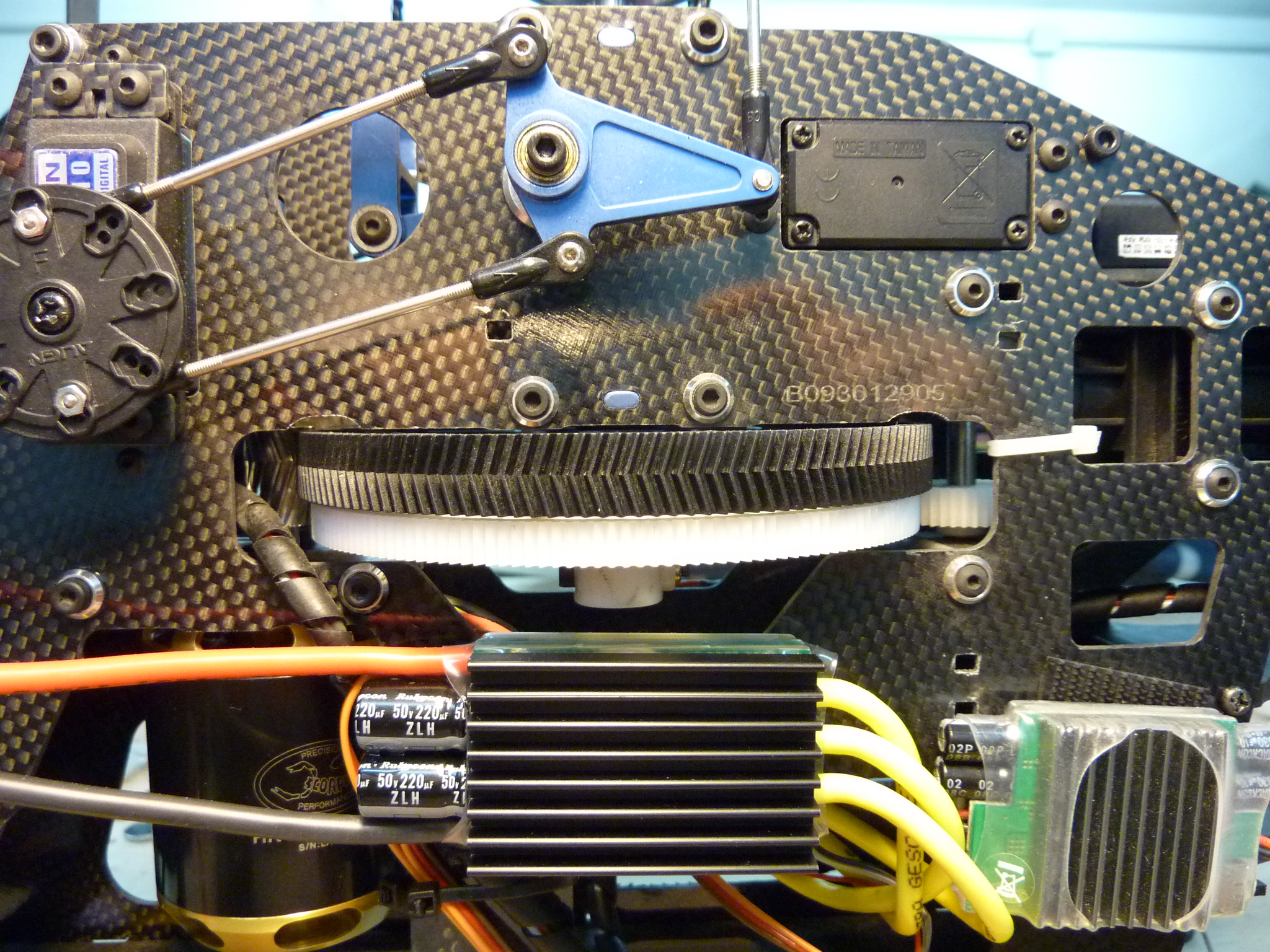

Er wird deutlich leiser und angenehmer, die Kraftübertragung erfolgt auch schonender für die Lager als bei Schrägverzahnung
In meinem Blue Thunder höre ich z.B. nur noch den Fenestron
wir haben seit einiger Zeit das Umbaukit auf Pfeilverzahung für den Rex 600 und 550, welches wir selber herstellen, bei uns im Shop.
Ich habe mir gedacht das es einige noch nicht wissen und ich wollte euch mal die ersten Eindrücke mitteilen.
Wir fertigen einen Adapter mit Freilauf für das Zahnrad an und bohren dieses dem entsprechend auf, es sieht dann montiert so aus.
Wenn es im Heli verbaut wird muss ein wenig aus dem Chassis gedremelt werden da das Mikado Zahnrad etwas höher aufbaut
Es sind schon eine Menge Helis damit umgerüstet worden und wir haben bislang nur gutes gehört.
Er wird deutlich leiser und angenehmer, die Kraftübertragung erfolgt auch schonender für die Lager als bei Schrägverzahnung
In meinem Blue Thunder höre ich z.B. nur noch den Fenestron
