RJX 90 EP Aufbau / Tipps

[Muldi]

Hallo,
bin gerade am Aufbau meines RJX 90 EP.
Das Heckantriebsritzel (Riemen) läuft bei mir nicht mittig zum Kunststoffzahnrad. (zu weit unten).

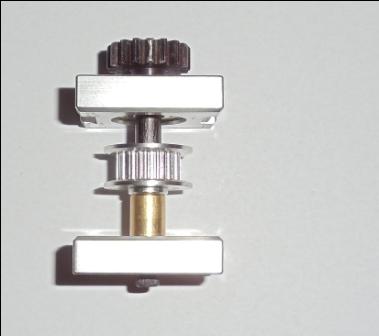

Bin der Meinung, dass alles gemäss Bauplan zusammengeschraubt ist. Trotzdem siehts so aus:


Ist das bei euch auch so? Wer hat ein Tipp?

Gruss
Muldi

[cineza]

Hi,
hab zwar nen gestretchen 50er aber bei mir ists mittig. Lagerböcke richtig rum eingebaut?
Gruß Ronny

[ART-Modellsport]

Hi,

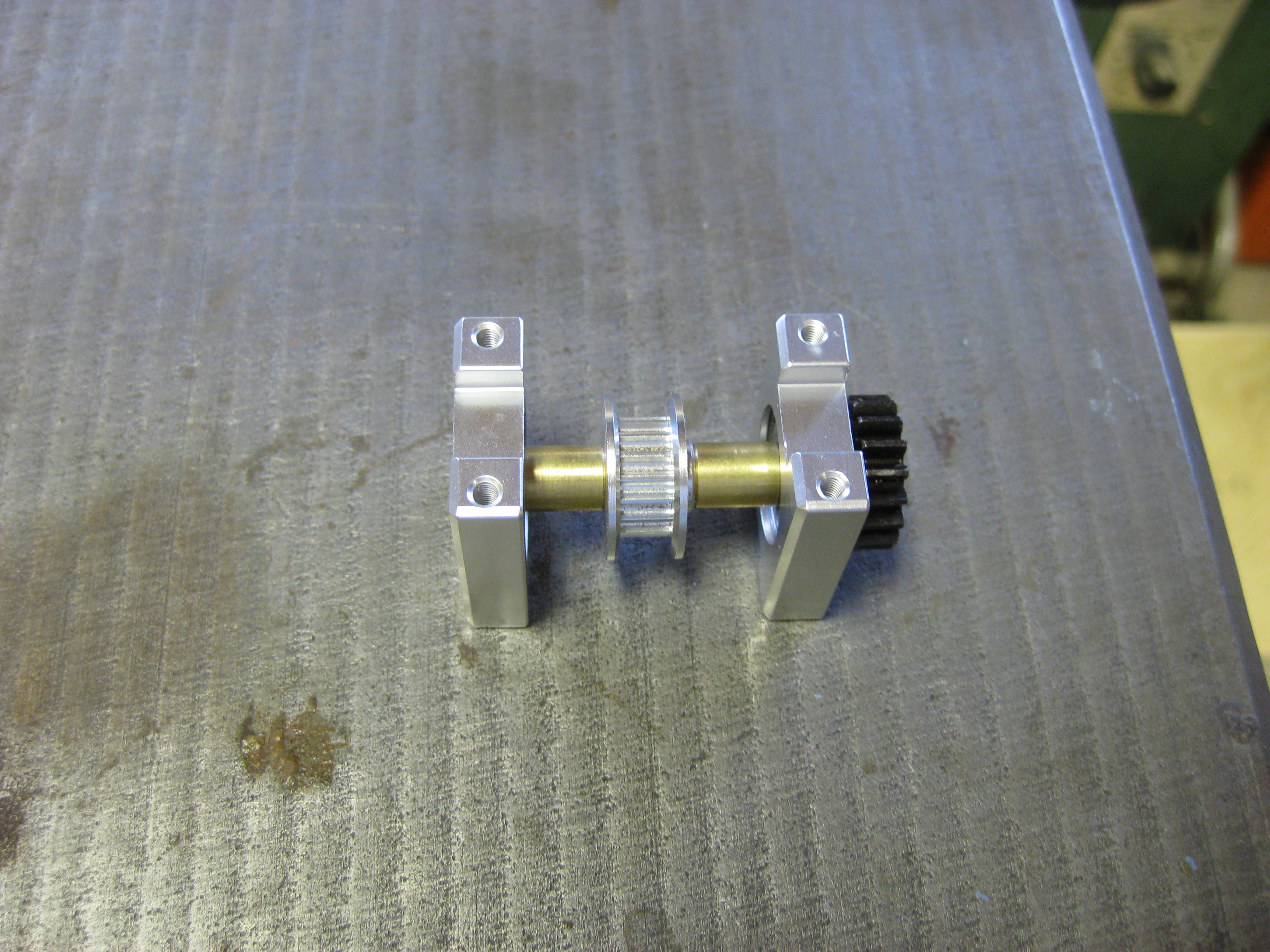

der "Strang" ist beim 50iger und 90iger gleich, gleiches Getriebe, Heckabtrieb, HZR und Freilauf. Hat mit 50 & 90 nichts zu tun. Auf dem Bild, kann aber auch täuschen, sieht so aus als ob das Domlager mit dem Flansch falsch herum drin ist. Die offene Seite des Domlager muss nach oben. Wenn du dir jetzt vorstellst, du würdest dein Kugellager nach unten drücken, könnte es nach unten rausfallen oder nicht? Wenn ja, dann ist es falsch herum drin. Kann mich aber auch täuschen auf dem Bild. Das untere Domlager dann genau andersherum dagegen, dann passt es. Mal ein Bild von einem "Versuch" etwas zu testen, ändert aber an dem Domlager Einbau nichts.

Gruß

Michael


[Muldi]

Hi,

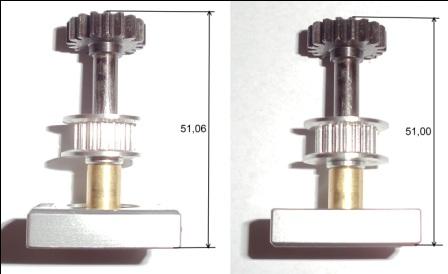

also bei mir gibt es nur eine Messinghülse


Der obere Lagerbock wird somit nicht fixiert.
Wenn ich den unteren Lagerbock drehe, bleibt der gewünschte Erfolg leider auch aus.


Vielleicht werde ich mir morgen eine etwas längere Messinghülse drehen. Das Aluritzel müsste dann wahrscheinlich auch um 180° gedreht werden,
damit die Riehmenhöhe wieder passt.
Oder bin ich total auf dem Holzweg?

Gruß
Muldi

[ART-Modellsport]

Hallo,

ich sagte ja, war ein Versuch damals, es gibt immer nur eine Messinghülse. Eine 2 Hülse ist nicht notwendig, hatte mit dem auch nichts zu tun. Bei deinem Bild steht von dem Ritzel ein Stückchen unten im Kugellager über, das ist es was nach oben fehlt. Bei meinem Beispiel Bild gings lediglich um die Darstellung der Einbaurichtung der Domlager. Wie lang ist denn deine Hülse? Mess mal bitte nach.

Gruß

Michael

[Muldi]

die Hülse ist 10,4mm lang

[ART-Modellsport]

Hi,

das passt.

[Muldi]

Hab mir jetzt ne Messinghülse mit 11,8mm länge eingebaut. Jetzt ist alles i.O. Der Riehmen läuft auch mittig ins Heckrohr.

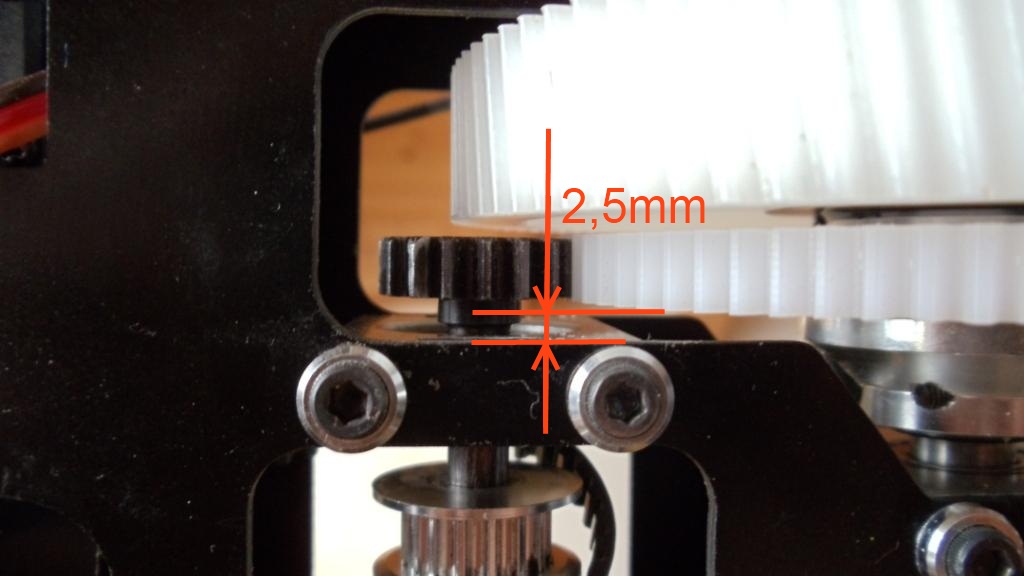

Könnte mit mal bitte jemand das Mass (2,5mm) auf dem Foto nachmessen? Danke


Gruß
Muldi

[cineza]

Hi,
1,5mm aber wie gesagt gestretcher 50er. Kann ja doch einbißchen anders sein

[Muldi]

danke dir Ronny, hm das macht mich jetzt nachdenklich. Muss mal checken ob die obere Distanzscheibe überm HZR eingebaut ist.

[Ben86]

Hallo zusammen

Schade, hab den Fred ein paar Tage zu spät gesehen, bin nämlich auch gerade mit einem 90er am Werke

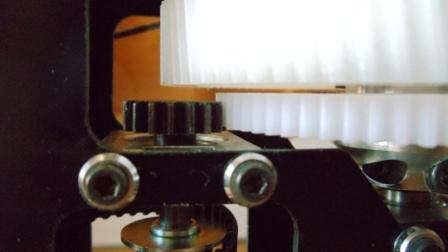

Bei mir sieht es aber schon so aus



Groß Probleme gab es eigentlich keine, der einzige hacken an dem Bausatz ist allerdings die Beschreibung, die musste ich mir Ausdrucken weil die angeblich immer beiliegende CD nicht wirklich vorhanden war und auf der wo ich Downgeloadet hab sind dei Seiten ja mal SUPER besch... dargestellt.
Ich möchte nicht Wissen wieviele schon bei Schritt 2.2 die Lagerböcke auf die Falsche seite Montiert haben, mir wäre es ja auch fast Passiert, wäre da nicht der Schriftzug in die Seitenplatte Gefräst
der macht Spiegelverkehrt ja nicht wirklich Sinn

Also viel Spaß dir noch.

Gruß Ben

[ART-Modellsport]

Hallo,

hättest halt was gesagt, dass die CD fehlt.

Gruß

Michael

[Ben86]

Tach Michael

Ist den auf der CD was anderes drauf als man Online ziehen kann?
Es hat mich nicht wirklich gestört beim Kauf das sie fehlt, da ich sie mir eh Ausgedruck hätte. Mit dem RIESEN Teil wäre eh kein Platz mehr auf dem Tisch gewesen für den Lappi


Gruß Ben

[ART-Modellsport]

Hoi,

jupp, auf der CD sind zusätzlich Tipps drauf, alles was uns im Laufe der Jahre und beim Bauen weitergeholfen hat, bzw. den Bau erleichtert hat, wie z.B die Haubengummis.... dann ist der 50iger EP wirklich identisch zum 90iger im Aufbau. Nur, dass die E-Teile immer eine 90- davor haben, der Rest der Bestellnummer ist dito Bsp. Hauptwelle EP90-61115, XT50-61115 Die Endnummer ist immer gleich beim 500er heißt es später 500-61115. Aus diesem Grund gibts auch "nur" die 50iger EP Anleitung in Deutsch. Die 500 natürlich auch in Deutsch dann, da dieser Heli auch vom Aufbau nichts mehr mit der X Serie zu tun hat. Nächstesmal funkst mich schnell an... und ich schick dir die CD. Online stehts nicht, warum wohl? Hab mich schon dazu durchgerungen die FBL Köpfe in deutsch online zustellen.

Grüßle

[Ben86]

Die 50er Anleitung habe ich von Christian bekommen, da war ich aber schon so gut wie fertig
Das mit der CD wusste ich nicht, zu mir wurde gesagt das es das gleiche ist wie Online auf der Hompage aber hat ja alles geklappt


Gruß Ben
