Durchgebrannte Reglerkabel

[Maik262]

HAllo,

ich wollte heute meinen TWinstar mit Brushless in BEtrieb nehmen, doch leider wurde daraus nichts

Ich habe beide Regler durch ein Y-Kabel (mit einer durchgetrennten +-Leitung) an den Empfänger angeschlossen (kann man nicht verpolen, ausgeschlossen). Die Akkukabel an die Regler gehen durch ein 2 Poliges Kabel (das aus dem Twinstar mit den 3 Anschlüssen (außen jeweils -, in der Mitte +, also Verpolen ausgeschlossen). Ich habe auch alles 500 mal kontrolliert und probiert, nie gab es ein Problem.

Heute auf dem Flugfeld alles angesteckt, Fläche rangeschraubt, Akku angesteckt, Haube drauf und Gas geben ob alles stimmt. Doch aufeinmal qualmt es Mit hat es von beiden Kabeln von Regler zu Empfänger die Isolierung der Minuskabel weggebrannt Ein Kabel ist sogar ganz durchgeschnmolzen. Die Regler haben ganz normal initialisiert und die Motoren liefen nach dem Schmelzen der Kabel sogar noch (einer stotterte, aber das ist der Regler mit den Durchgebrannten Kabel). Wenn ich sie auch jetzt anstecke, initialisieren die Regler ganz normal. Motoren waren nicht blockiert, die liefen auch werden des qualmens.

Kann sich das einer erklären? Es sind wirklich nur die Minuskabel betroffen. Bei dem Y-KAbel für beide Regler kabe ich auch eine +-Leitung durchtrennt und bei dem ganzen probieren lief auch alels Bestens, habe nichts anderes gemacht wie gestern Abend und heute morgen

Gruß

Maik

[Evo2racer]

Ausbauen, einzeln anschließen und mal schauen was überhaupt noch funktioniert....

Wenn die Motoren noch laufen, kanns ja nur ne Macke am BEC-Kabel sein...Vielleicht haben die China-Boys 2 Kabel vertauscht? Also falsch angelötet?

[Maik262]

Also beide Motoren funktionieren noch und die Regler (zumindest der eine, wo das Kabel noch nicht ganz durchgebrannt ist) scheint noch zu funktionieren.

Habe erstmal den Shop angeschrieben, vielleicht hatten die schonmal sowas. Morgen gucke ich mal weiter. heute habe ich keine Lust mehr Flächen stehen auf den Balkon, da sie zeimlich nach Verbrannten Gummi riechen

[Crizz]

Wie, was heißt "Außen Minus, in der Mitte Plus" bei nem Versorgungskabel für nen Regler ?? Kenne nur zwei Litzen nebeneinander, sind die auf nen Klinkenstecker konfektioniert ? Was haben die für nen Querschnitt ? Kann es sein das die einfach nicht für die Leistung von BL-Antrieben ausgelegt und viel zu klein vom Querschnitt sind ? Liest sich auf´s erste wie massive Leiterüberlastung. Mach doch mal paar Bilder, dann kann man evtl. eher was dazu sagen. Auch bitte, wie die Stromverteilung zu den reglern realisiert wurde ( Y-Abzweig der Stromleitung )

[Maik262]

Wie, was heißt "Außen Minus, in der Mitte Plus" bei nem Versorgungskabel für nen Regler ??

Auch bitte, wie die Stromverteilung zu den reglern realisiert wurde ( Y-Abzweig der Stromleitung )

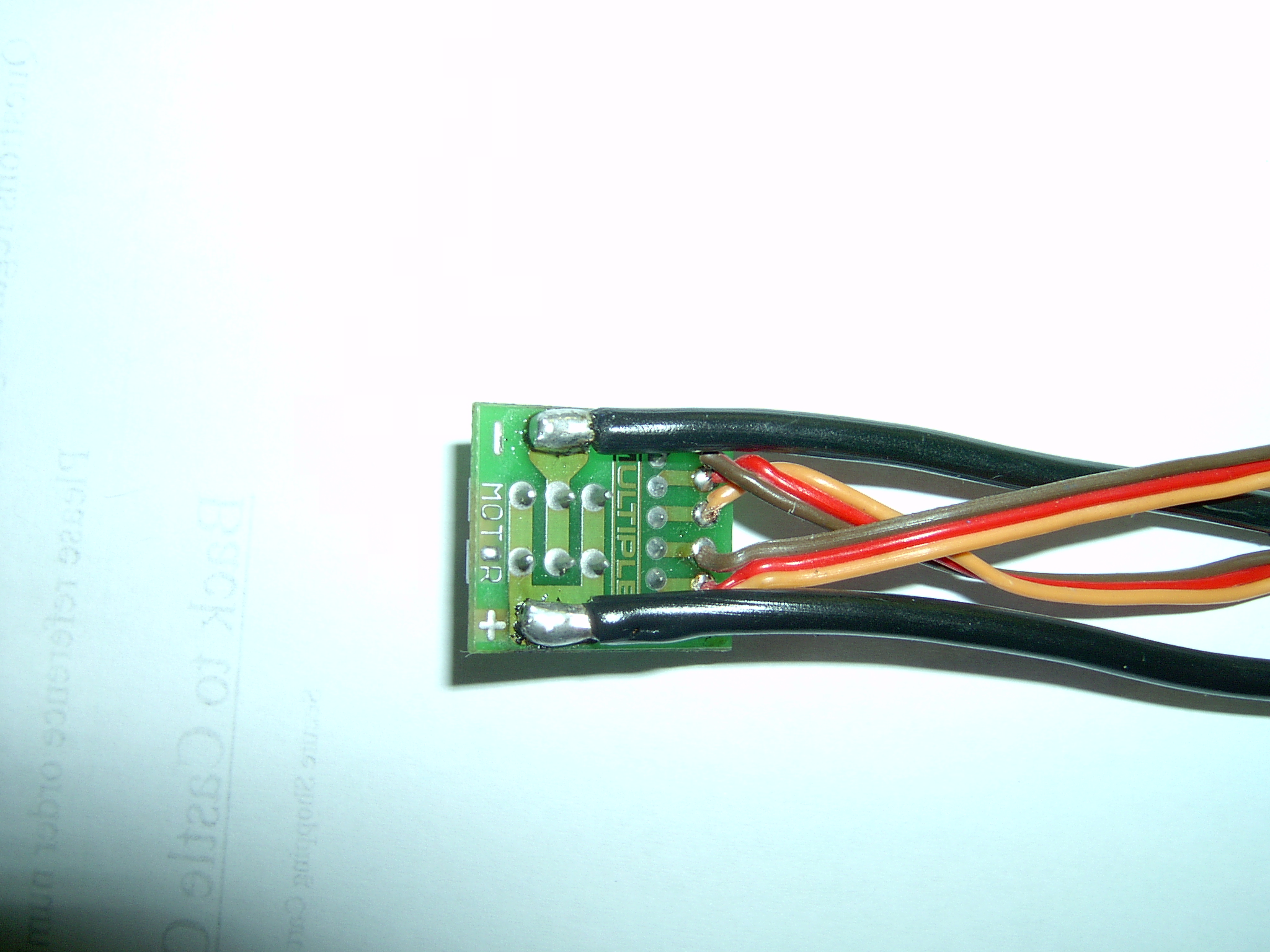

So sehen die Stecker aus

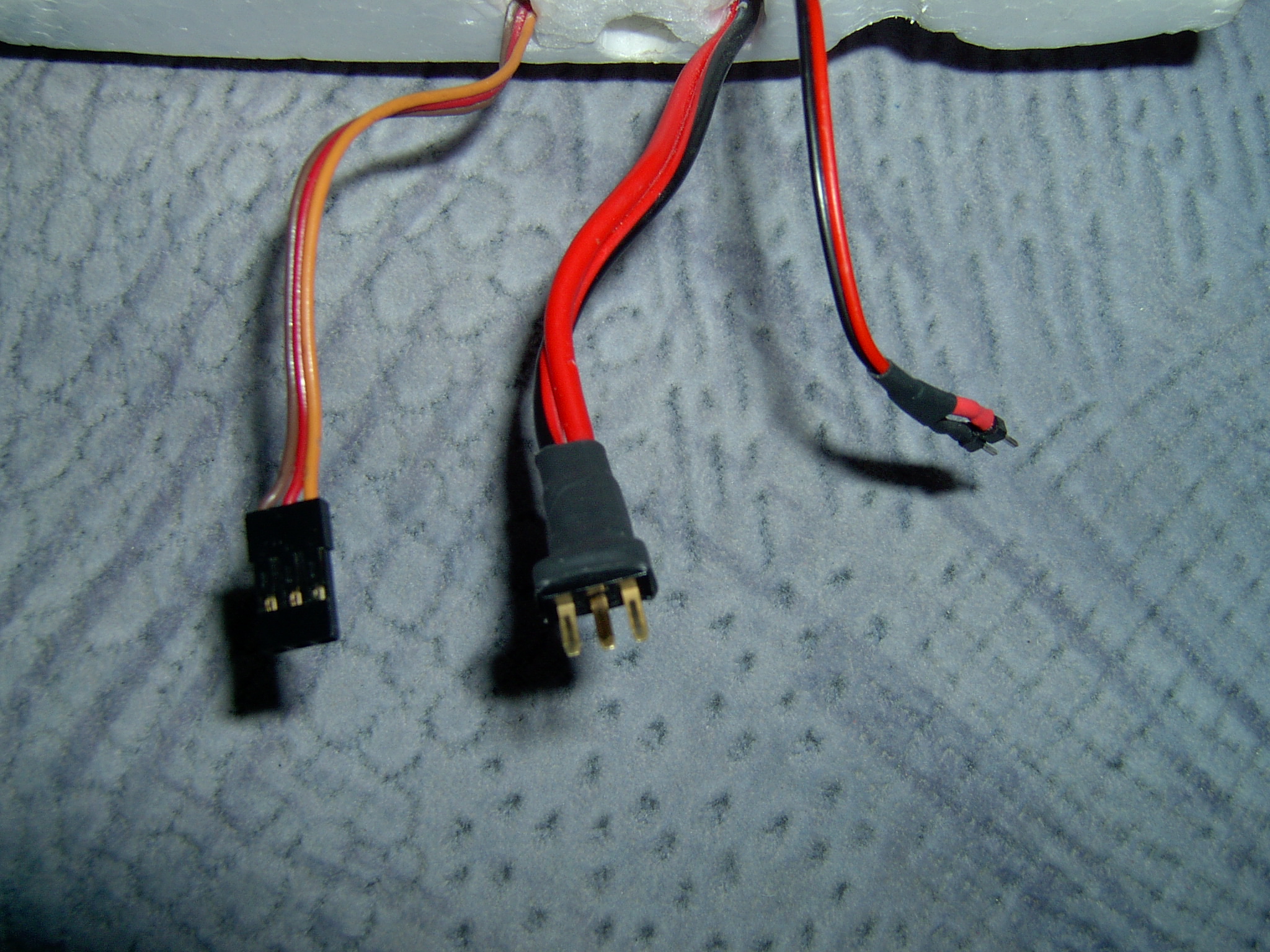

Und so die dazugehörigen Buchsen


Die Stromverteilung findet auf der Rückseite der Platine statt


Die Platine und die Kabel sind original Multiplatsch. Die Teile sind noch von der Bürstenversion. Um das Kabel zu tauschen muss ich die Tragfläche aufschneiden und weils bis jetzt funktioniert an 2 x Permax 480 und 3s LiPo ohne Probleme, hatte ich es gelassen. Die beiden Servokabelanschlüsse sind für die Querruderservos. Die Reglerkabel sind an einen Y-Kabel, wo ein rotes Kabel durchtrennt wurde wegen den BEC´s

Was haben die für nen Querschnitt ?

Die Kabel haben einen Außendurchmesser mit Isolierung von 3mm

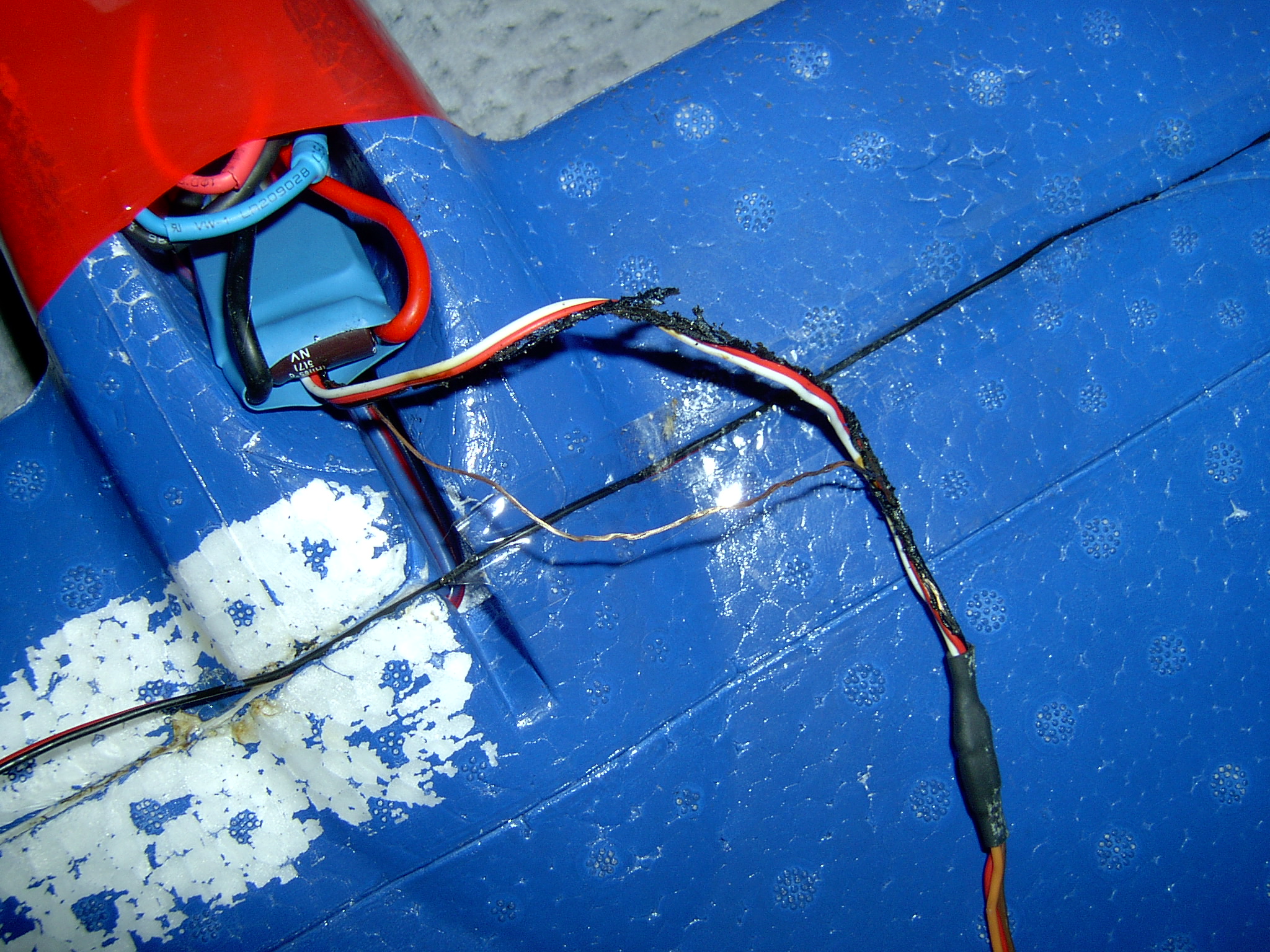

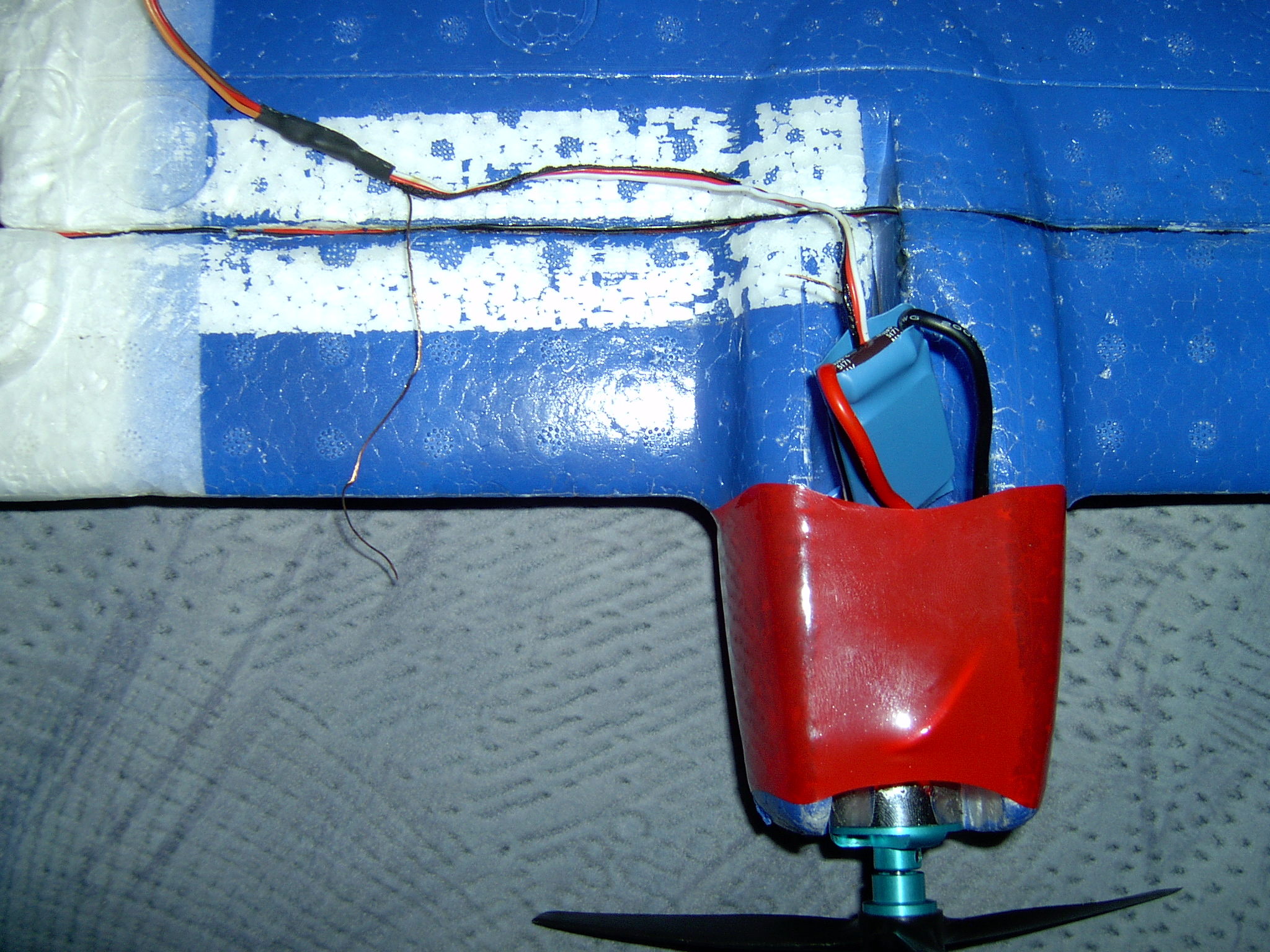

So sehen die verschmorten Regler-Empfängerkabel aus



Wie, was heißt "Außen Minus, in der Mitte Plus" bei nem Versorgungskabel für nen Regler ??

Da habe ich mich geirrt, sorry. Außen ist Plus und innen ist Minus

[Crizz]

is doch egal, ich hab es sowieso verkehrt verstanden, ich hatte gedacht die Motorleitung wäre abgebrannt. Sieht nach dem sauberen Schluß aus, das es dir die Massekabel der Regler-Signalkabel so durchgeheizt hat. Da die Verlängerung irgendwie unbeeindruckt aussieht würde ich die Verbindung der Kabel in dem Bereich mal unter die Lupe nehmen. Vielleicht ist dein gekaptes BEC-Pluskabel da gegen Masse gekommen und hat das BEC kurzgeschlossen. Auf jeden Fall Schrumpfschlauch abmachen vom Regler und die Leitungen am besten an einem Stück verlegen,. gibt ja lange Servo-Verlängerungen, da schnippelste einfach den Stecker ab so das du nur die Buchse für den Empfänger noch dran hast und lötest es direkt an den regler. neuer Schrumpf drüber, fertich.

[Maik262]

Vielleicht ist dein gekaptes BEC-Pluskabel da gegen Masse gekommen und hat das BEC kurzgeschlossen

Das kann ich eigentlich ausschließen, da ich beide "Hälften" mit einem Stückchen Schrumpfschlauch gesichert habe, damit genau das nicht passiert

[Stefano81]

Hallo,

also ich würde auf einen klassischen Kurzschluss tippen. Wie Crizz oben schon sagte, wenn der Leiter wegschmort, ist da ein extrem hoher Strom drüber geflossen. Wie schaut es zum Beispiel unter dem Schrumpfschlauch aus, wo du das Reglerkabel verlängert hast? Oder, das abgebildete "Schmorkabel" wird in oben abgebildete Platine gesteckt, richtig?! Irgendwie sieht die Platine auch verdächtig schwarz aus, auf dem zweiten Bild. Bist Du wirklich sicher, dass alles richtig angesteckt wurde? Oder die Isolierung hatte einfach irgendwo einen Riss und so sind plus und minus zusammengekommen, wie sieht die Plusleitung aus? Im 4. Bild oben sieht es so aus, als würde ca. in der Mitte vom Kabel "mehr" fehlen, als nach aussen hin, wo scheinbar nur das minus verschmort ist.

[Maik262]

Oder, das abgebildete "Schmorkabel" wird in oben abgebildete Platine gesteckt, richtig?!

Nein, die beiden Anschlüsse sind für die beiden Querruderservos

Ich werde da ich wieder basteln muss die ganze Sache sowieso nochmal umbauen. Ich werde zusehen, dass ich alles mit MPX Stecker machen kann (Also Querruder und Reglerkabel an einen Stecker) Und die Akkuanschlüsse auch an einen Stecker (Plus und Minus über jeweils 3 Kontakte)

Irgendwie sieht die Platine auch verdächtig schwarz aus, auf dem zweiten Bild

Das sind REste von Lötfett Die MEthode hat aber bis jetzt bestens funktioniert

Bist Du wirklich sicher, dass alles richtig angesteckt wurde?

Zu 99,999999% ja. Ich kontrolliere immer alles 5 Mal, bevor ich einen Akku anstecke

Oder die Isolierung hatte einfach irgendwo einen Riss und so sind plus und minus zusammengekommen, wie sieht die Plusleitung aus?

Eigentlich sieht die Plus LEitung ganz gut aus, auf den ersten Blick kann ich nichts sehen, muss ich morgen aber nochmal genauer gucken. Mal gucken, ob ich mit einem MEssgerät irgendwo einen Kurzschluss finden kann. Die Lötstellen kann ich eigentlich ausschließen, da ich alle untereinander mit lieber mehr als weniger Schrumpfschlauch geschützt habe

Auf jeden Fall Schrumpfschlauch abmachen vom Regler und die Leitungen am besten an einem Stück verlegen,. gibt ja lange Servo-Verlängerungen, da schnippelste einfach den Stecker ab so das du nur die Buchse für den Empfänger noch dran hast und lötest es direkt an den regler. neuer Schrumpf drüber, fertich.

Werde ich machen. Erstmal habe ich den Shop angeschrieben, vielleicht hatte er das schonmal irgendwo und kann mir sagen, woran es liegt

Danke für eure Hilfe

[Crizz]

Du hast da nicht zufällig ne CFK-Verstärkung in der Fläche direkt in dem Schlitz wo auch die Kabel durchgezogen sind ? Sonst schau mal Scheuerstellen an den Kabeln, sofern man die überhaupt noch erkennen könnte.

[Maik262]

Durch die Fläche geht eine CfK Holm, aber nicht an dieser Stelle. Das dunkle was man auf den Fotos sieht sind die Kabel für die Power-LEDs in den Tragflächenspitzen, die zum LiPoBlitzer gehören

[Agrumi]

da die reglerleitungen erst NACH dem gasgeben abgebrannt sind, sieht es so aus, als ob die regler keine richtige masse (-) gehabt hätten und der kpl. strom über die minus leitung vom servokabel geflossen ist.
das halten die dünnen leitungen natürlich nicht aus.

also vielleicht mal in dieser richtung suchen.

[Maik262]

So, ich habe mal alles gemessen, nachgeuckt (Schrumpfschklauch aufgeschnitten usw) und kann keinen Kurzschluss oder Beschädigung feststellen. Alle Kabel sind auch ordentlich verlötet, also keine kalten Lötstellen

Beide Regler funktionieren (auch der, wo das Kabel durch ist, das stottern lag also an der unterbrochenen Verbindung)

Morgen werde ich mir Servokabel holen und Servostecker (hat noch jemand Servokabel 2-3m und 3 Servostecker (wo noch keine Kabel drinstecken, also wo ich selber crimpen muss ) Morgen drüften auch die MPX Stecker kommen, dan gehts auf zu nächsten Runde. Der Händler in der Stadt hat weder Servokabel noch Servostecker einzeln, nur fertige Kabel zum heutigen Goldpreis

[Aeroworker]

nur fertige Kabel zum heutigen Goldpreis

Nenn mich Nostradmus...

http://www.rchelifan.org/viewtopic.php? ... 0#p1290860

[Maik262]

(hat noch jemand Servokabel 2-3m und 3 Servostecker

Dank Duke40 hat sich das erledigt Danke nochmal

Wenn alle Teile dasind, steht also einem Erstflug nächstes We nichts entegegen (außer eventuell das Wetter )
